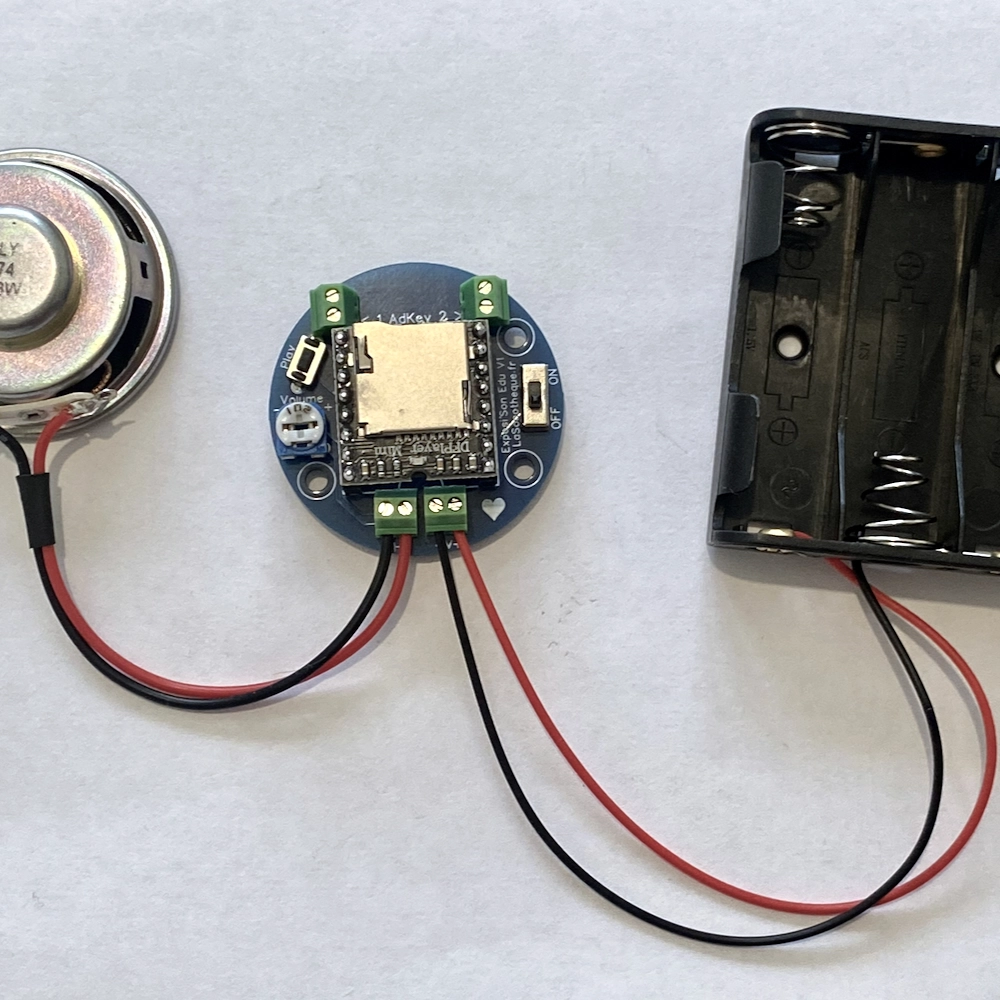

Exposi'Son (Kit)

Infos complémentaires

En détail

Attention

Comme le module est tout nu, à vous de l'équiper et lui construire un petit boitier si vous le souhaitez. Faites donc ATTENTION que rien de conducteur ne touche le circuit imprimé, pas même le métal d'un haut parleur. Risque de court-circuit fatal pour l'Exposi'Son !

Alimentation

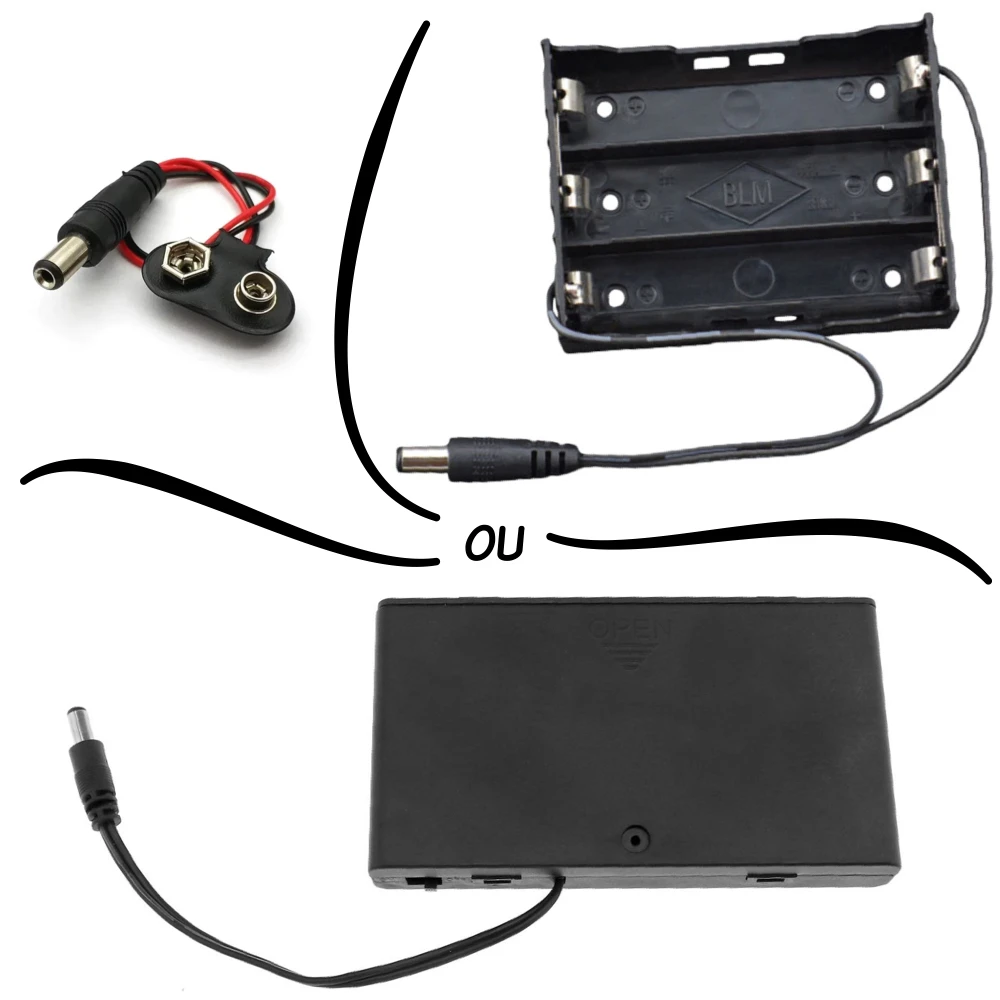

Il est fourni avec un boîtier pour accus/piles AA ou AAA (non incluses). Pour des raisons écologiques et économiques, je ne recommande JAMAIS les piles alcalines (non rechargeables). Elle sont moins cher, mais jetables...

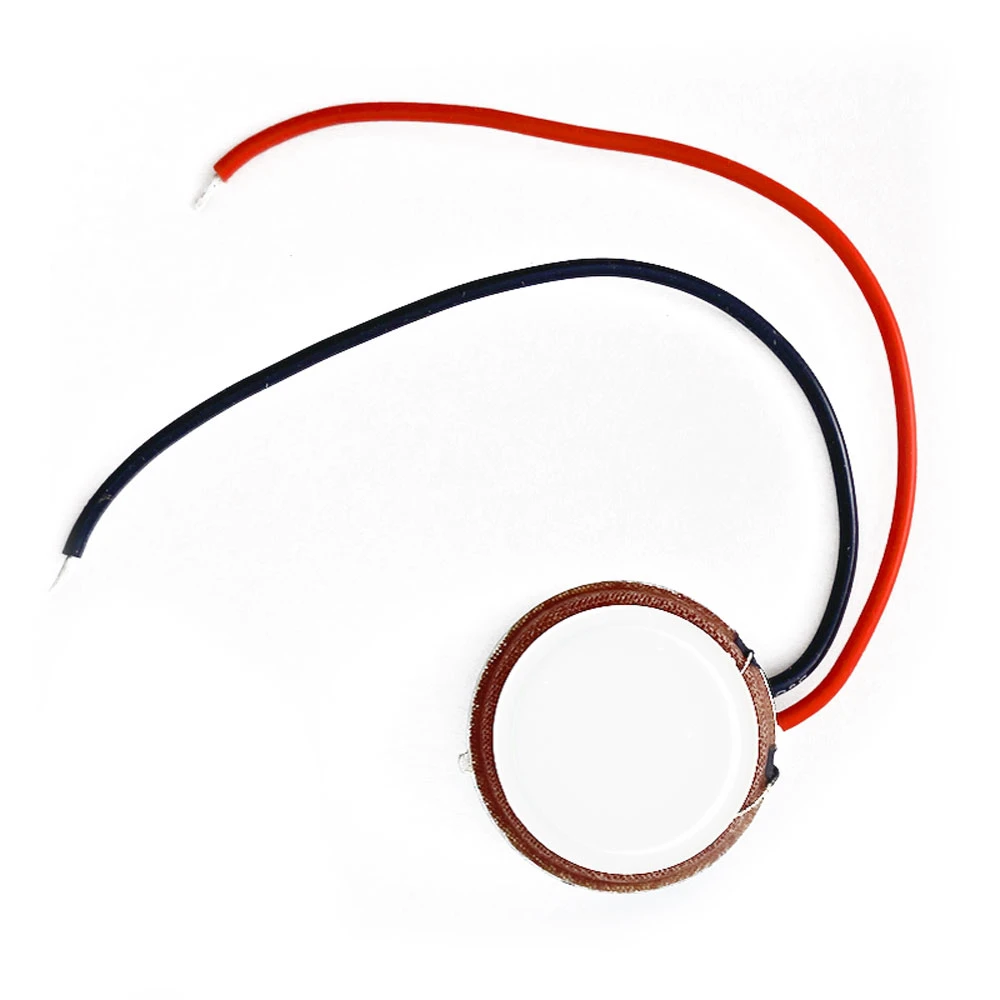

Haut-Parleur ou Résonateur ?

Tout le monde connait les haut-parleurs. Cependant, un résonateur est un genre de haut-parleur qui doit être collé à une surface solide (verre, bois, carton, plastique, etc.), qu'il va faire vibrer. Cette surface va faire office de membrane. C'est une solution idéale pour faire entendre du son sans montrer de haut-parleur.

Extensible

Le module est doté de deux borniers à vis notés "1" et "2" sur la carte : il s'agit de "AdKey1" et "AdKey2". Il est alors possible d'y brancher de nombreux boutons poussoirs pour le contrôler. Pour simplifier les choses, j'ai créé le module "Exten'Son" qui permet de réaliser ce montage sans avoir de connaissances particulières. Mais si vous voulez vous débrouiller, plus d'informations sur la notice.

Mais encore

Si vous souhaitez comprendre son fonctionnement, rendez-vous sur la notice d'utilisation. Pour concevoir votre module vous-même, rendez-vous sur mon dossier "Fabriquer une boite à sons".

J'ai entièrement conçu l'appareil : du dessin de la carte électronique.

Alors, en cas de problème, questions ou si vous avez besoin de modifications liées à votre projet, contactez-moi.

Caractéristiques techniques

• Notice d'utilisation
• Alimentation :
  • Boîtier pour accus/piles AA ou AAA (non incluses)
• Support : Carte "MicroSD" ou "TF" (vendu séparément), jusqu'à 32 Go
• Formats : .mp3 et .wav
• Canaux : Mono (gauche et droite mixées)
• Lecture, via le bouton poussoir :
  • Le premier fichier, 1 fois
• Puissance et Impédance :
  • Ampliée 3 Watts sous 4 Ω s'il est choisi avec haut-parleur ou résonateur
• Volume : Analogique, réglable avec un tournevis
• Sorties audio, au choix :

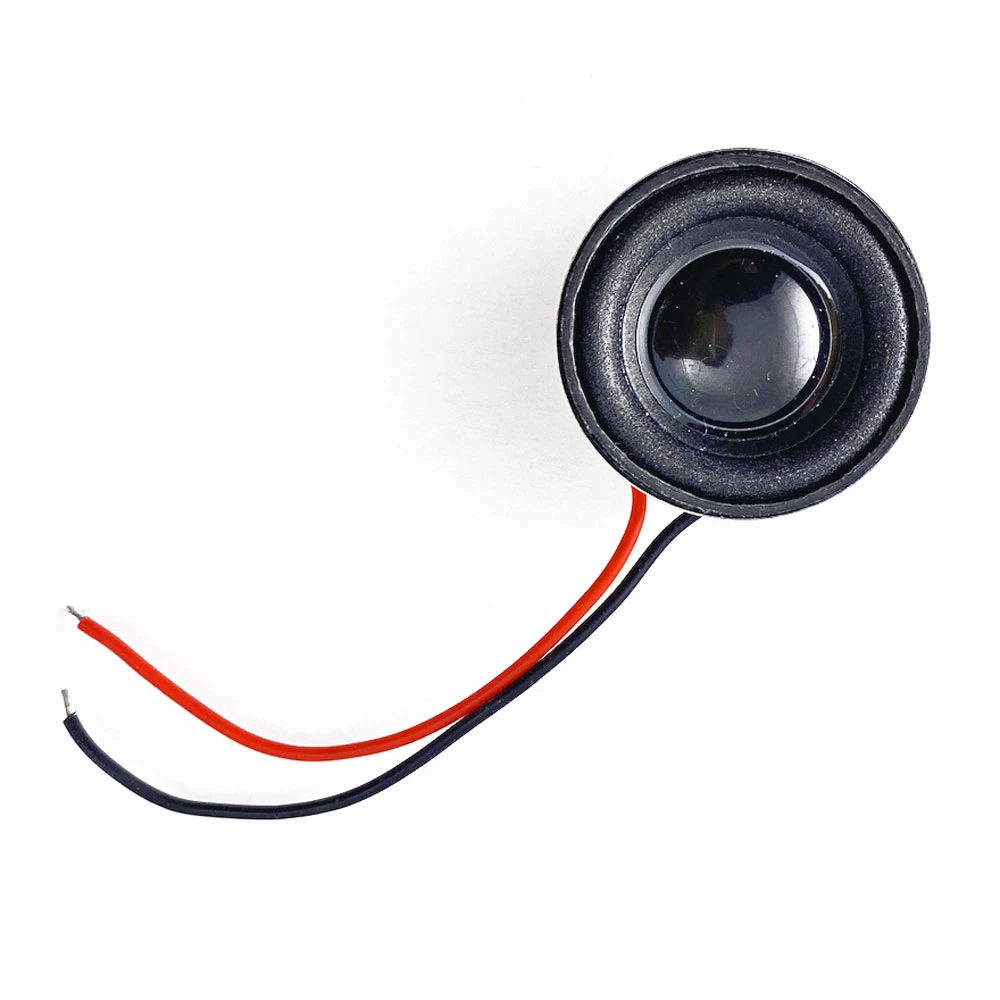

  • Haut-Parleur 3 Watts (inclu)
  • ou Résonateur 3 Watts (inclu)
• Consommation : entre 10 mA et 20 mA
• Dimensions : 40 mm de diamètre, 20 mm d'épaisseur Détails des perçages : Voir dernière image.
• Sensible à l'humidité et à la pluie : à utiliser en intérieur ou bien protégé.
• Fabriqué artisanalement par moi-même

Vendu séparément (car facultatif)

• Module "Exten'Son", pour le contrôler
• Carte MicroSD, pour contenir vos fichiers
• Piles ou batteries AA (anciennement LR06) et AAA (anciennement LR03)

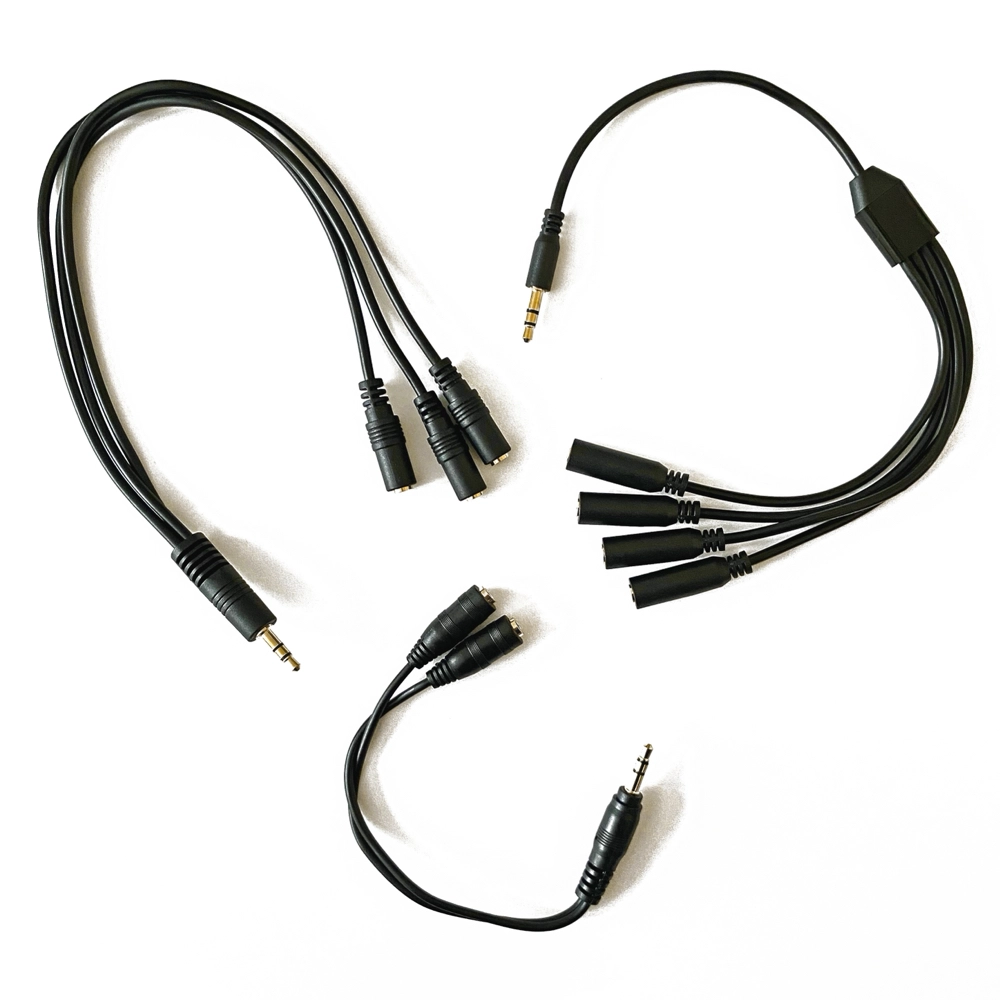

• Un répartiteur jack, pour brancher jusqu'à 4 casques.

Quoi qu'il en soit

• Si vous avez la moindre question, contactez moi !

Photos, vidéos, composants, couleurs, version, etc. : non contractuels.
