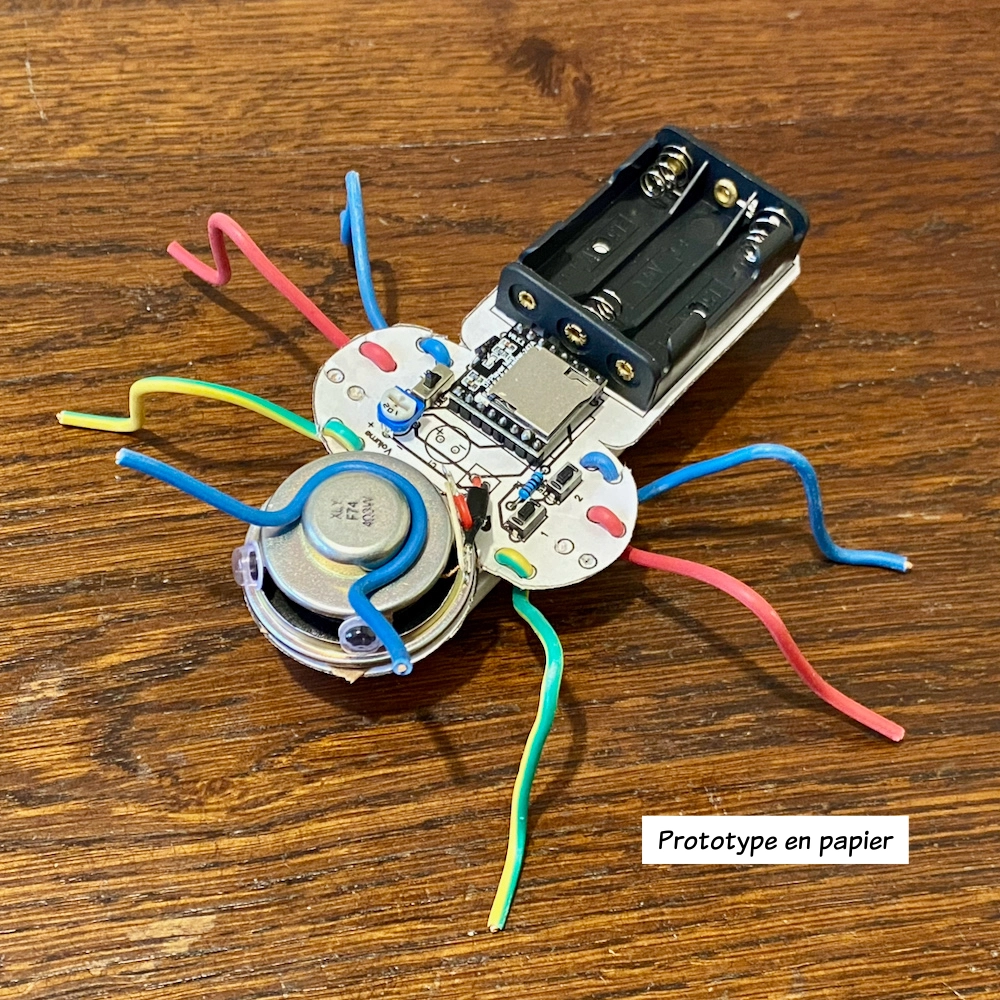

Petit lecteur audio en kit, pour atelier

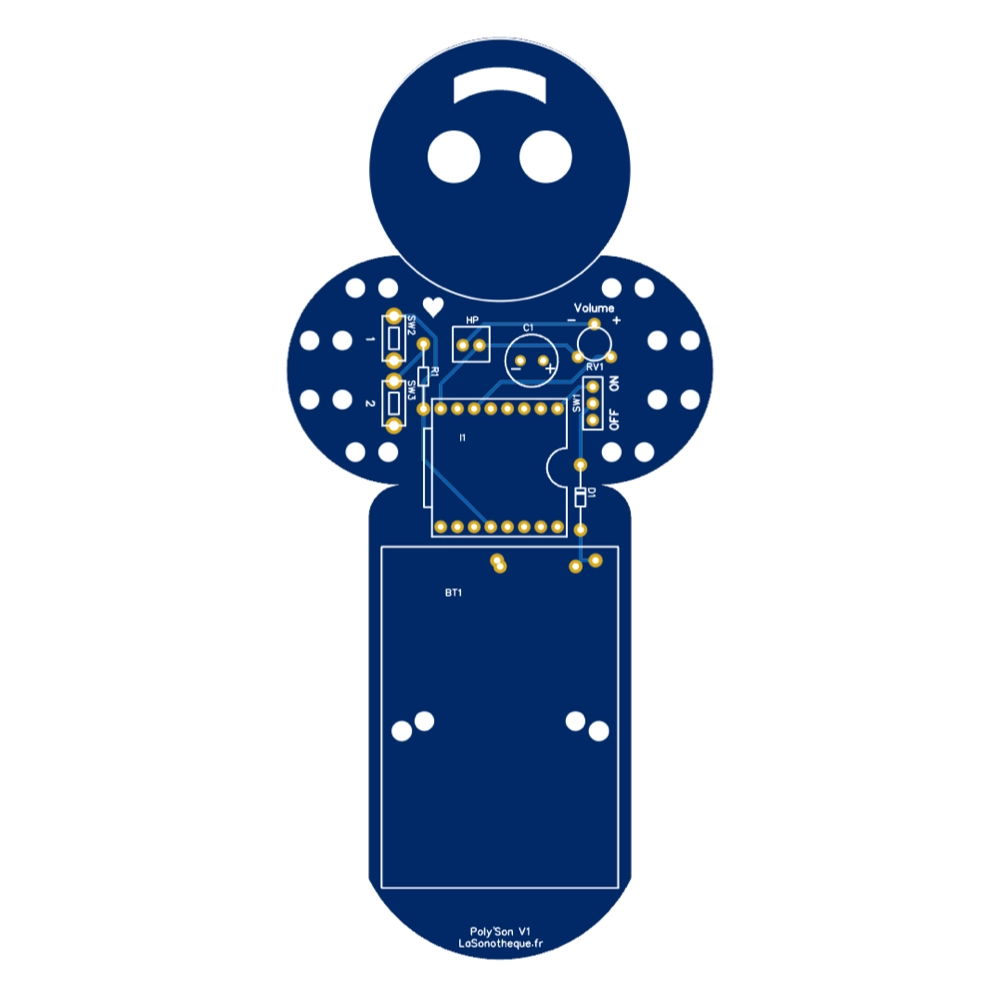

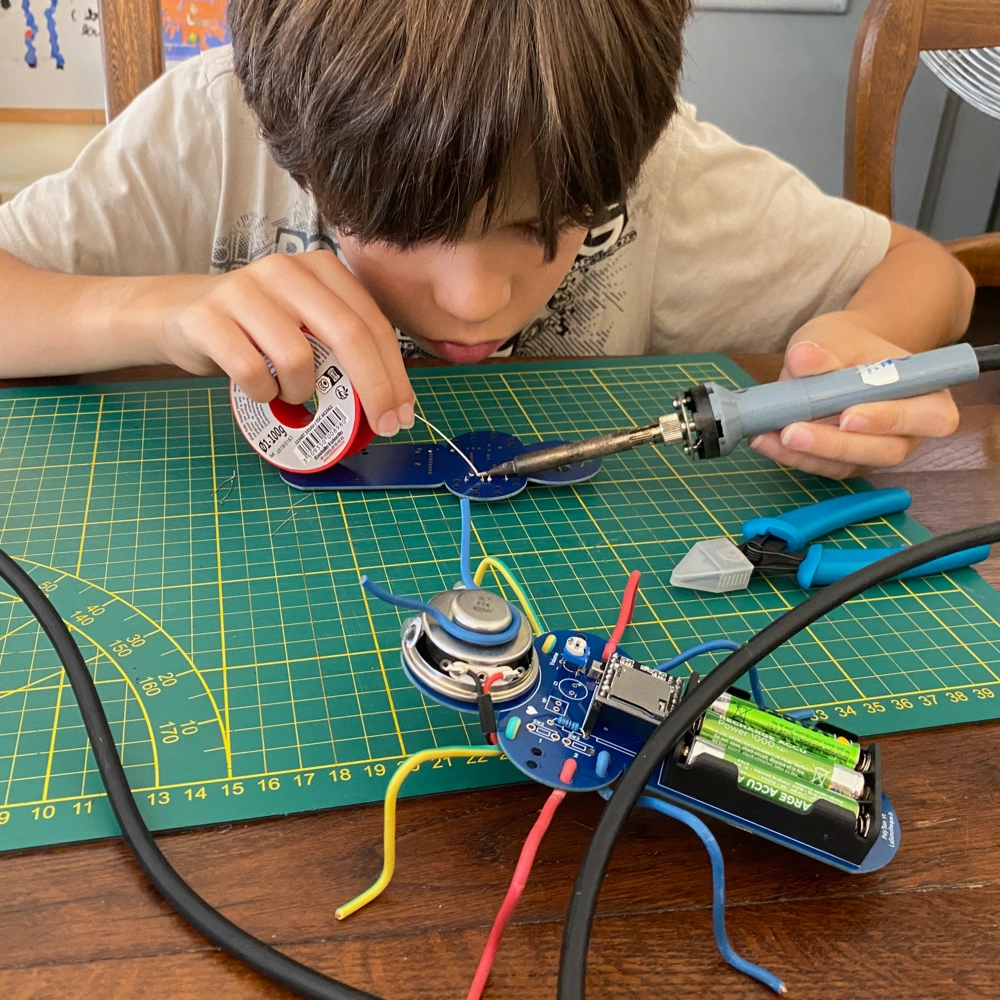

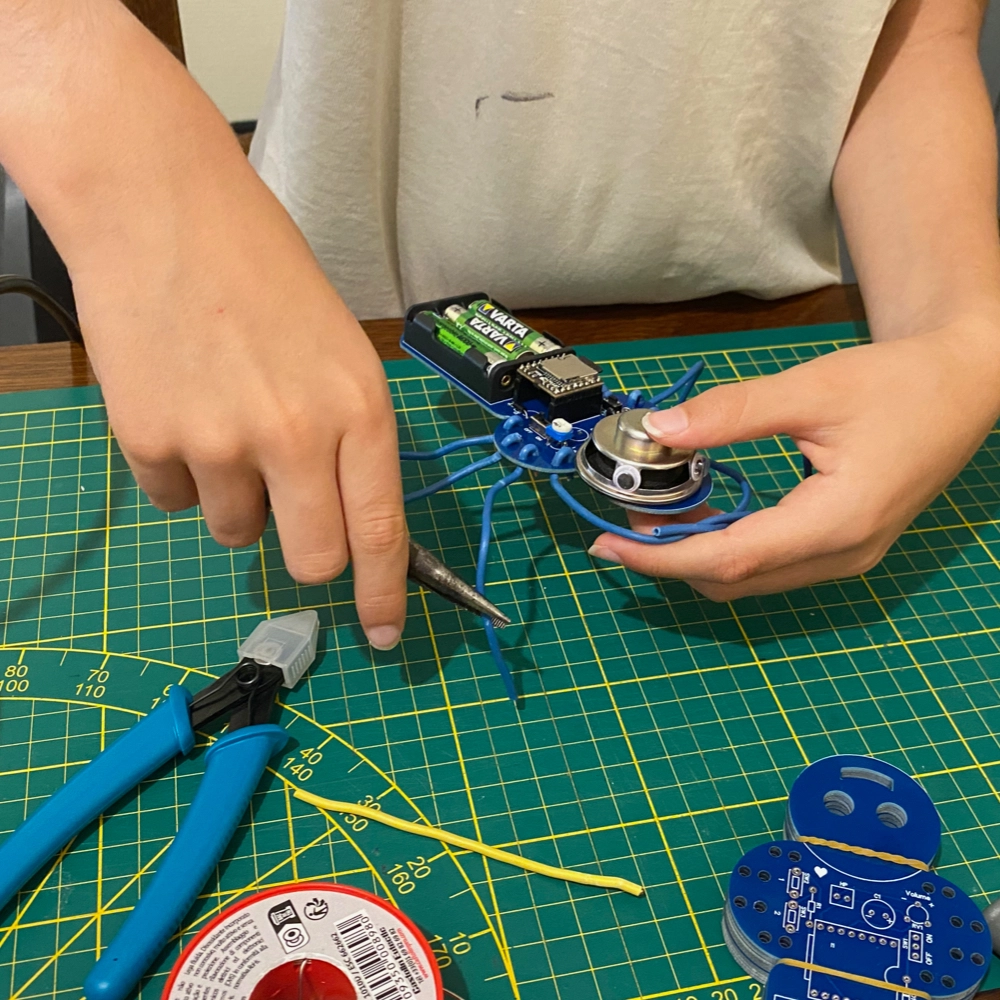

Petit lecteur audio en kit, pour atelier, photo 2

Ce kit permet de réaliser un petit animal sonore, pour un usage éducatif (école, association, atelier de salon maker, fablab, etc.) ou pour les curieux.

Il est fourni avec des composants "traversants" : faciles à souder par des débutants, à partir de 7 ans environ. Il est donc livré en kit, non soudé pour réaliser votre propre atelier de découverte.

L'ajout d'1 à 8 pattes (ou pas), ainsi que d'une enveloppe est de votre ressort.

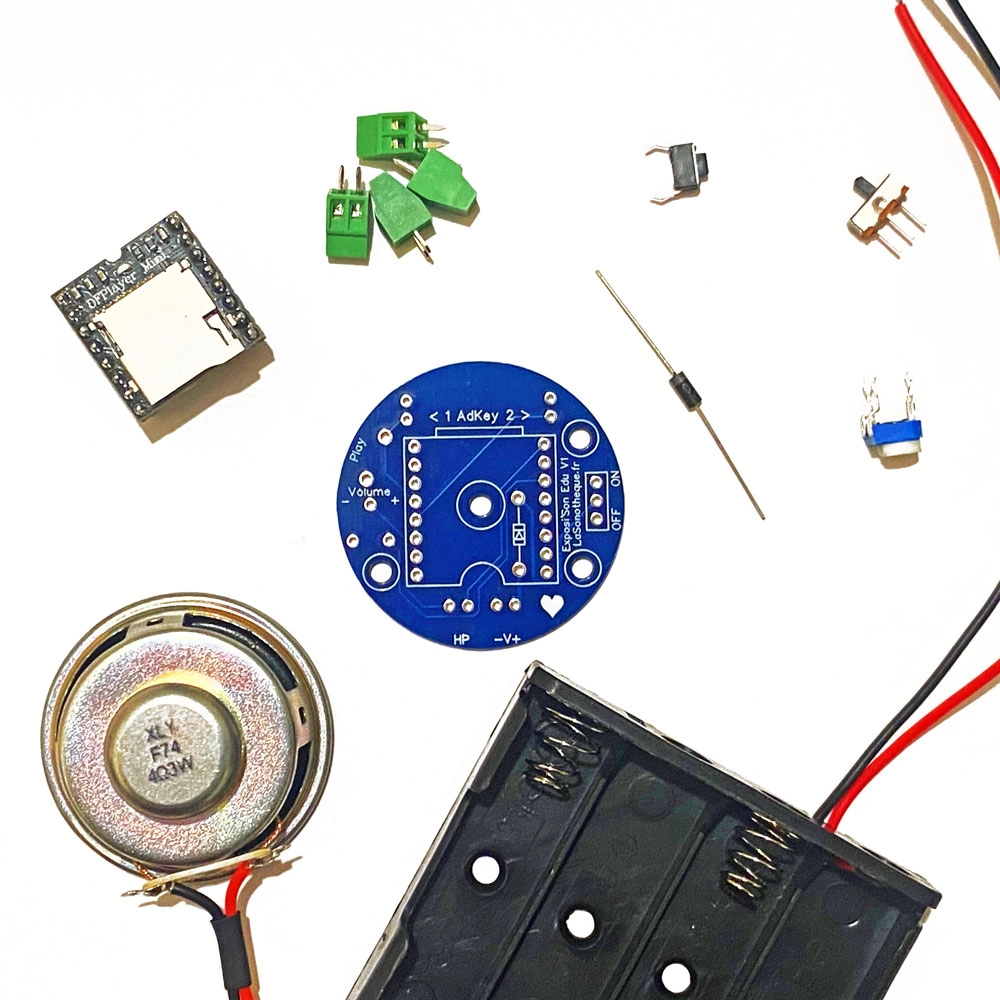

Voici le contenu du kit :

1 carte électronique (PCB)
1 boitier pour piles/accus AAA (non fournis)
1 diode
1 interrupteur on/off
1 lecteur audio
1 résistance
2 boutons poussoirs
1 potentiomètre de volume

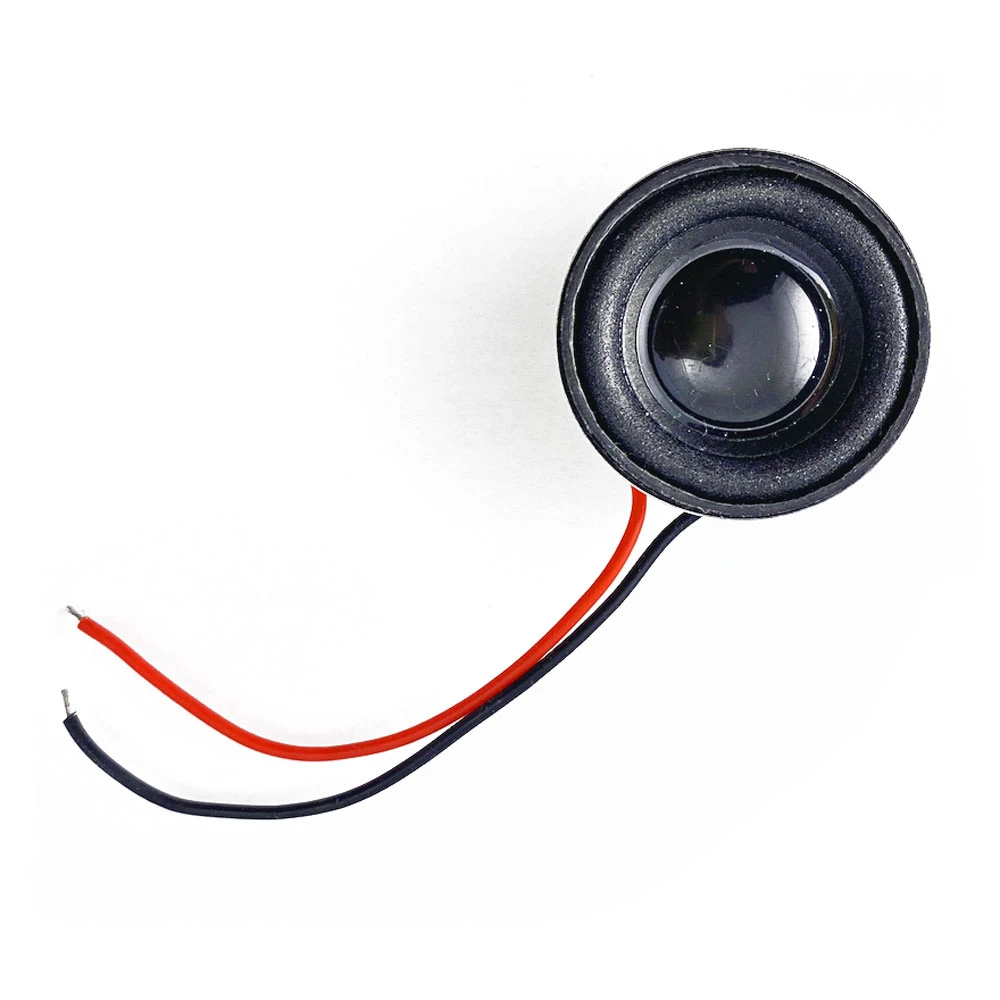

1 haut-parleur 3 watts

Afin de réaliser votre atelier dans les meilleurs conditions, voici le dossier pédagogique.

Si vous avez besoin d'étudier la faisabilité de votre idée ou n'importe quoi d'autre, contactez-moi.

20,00 €

Cet article est en stock

Paiement sécurisé Expédié en 1-2 jours (gén.) Livraison à partir de 5 € (détails) Retours 14 jours (CGV)

Infos complémentaires

En détail

Attention

Comme le module est tout nu. Faites donc ATTENTION que rien de conducteur ne touche le circuit imprimé, pas même le métal d'un haut parleur. Risque de court-circuit fatal pour l'appareil !

Mais encore

Pour concevoir votre module vous-même, rendez-vous sur mon dossier "Fabriquer une boite à sons".

J'ai entièrement conçu l'appareil : du dessin de la carte électronique.

Alors, en cas de problème, questions ou si vous avez besoin de modifications liées à votre projet, contactez-moi.

Caractéristiques techniques

Alimentation :
- Boîtier pour accus/piles AAA (non incluses)
Support : Carte "MicroSD" ou "TF" (vendu séparément), jusqu'à 32 Go
Formats : .mp3 et .wav
Canaux : Mono
Lecture :
- Bouton 1 : fichier 1
- Bouton 2 : fichier 2
Puissance et Impédance :
- Ampliée 3 Watts sous 4 Ω
Volume : Analogique, réglable avec un tournevis
Sorties audio : Haut-Parleur 3 Watts (inclu)
Consommation : entre 10 mA et 20 mA
Dimensions : 40 mm de diamètre, 20 mm d'épaisseur Détails des perçages : Voir dernière image.
Sensible à l'humidité et à la pluie : à utiliser en intérieur ou bien protégé.
