Exten'Son

Infos complémentaires

Pour la faire fonctionner cette carte, reliez "Adkey" au module "Exposi'Son" ainsi qu'un ou plusieurs bouton(s) poussoir(s) de votre choix à l'un des 10 borniers à vis.

La carte est toute nue, sans fil ni bouton poussoir. Voici mes références préférées, sans mes marges :

• Boutons :
  • Bouton en métal, couleurs et diamètres au choix
  • Bouton plastique de 60mm, avec possibilité d'ajouter un dessin, couleurs au choix
  • Bouton plastique d'arcade de 28mm, couleurs au choix

• Fils :
  • Fil électrique avec gaine en silicone, en "26 AWG"

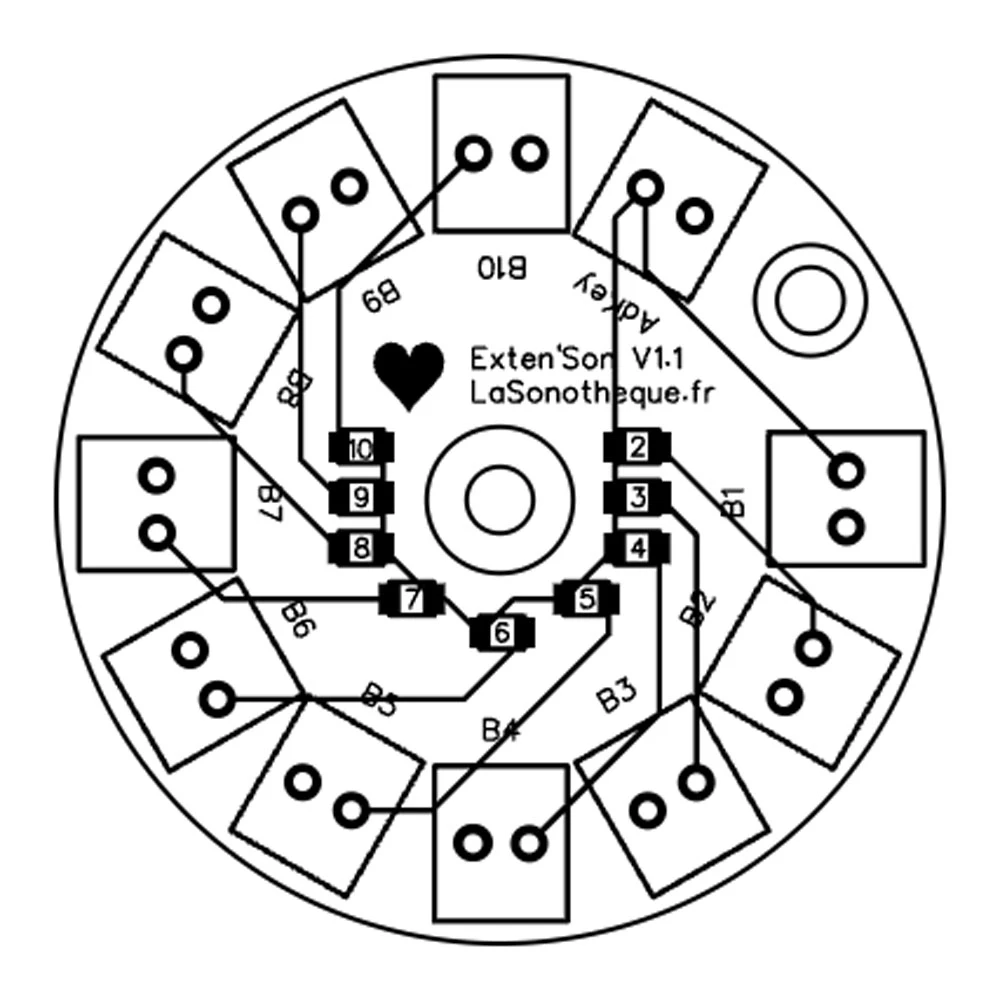

La carte est ronde et a les mêmes dimensions que l'Exposi'Son : 40x40 mm.

Photos, vidéos, composants, couleurs, version, etc. : non contractuels.

En détail

Branchez "Adkey" de cette carte sur le Adkey "1" de votre lecteur "Exposi'Son" pour pouvoir :

• B1 : Lance le fichier 1 si appui court (<1s.) / Boucle fichier 1 si appui long (>1s.)
• B2 : Lance le fichier 2 / Boucle le fichier 2
• B3 : Lance le fichier 3 / Boucle le fichier 3
• B4 : Lance le fichier 4 / Boucle le fichier 4
• B5 : Fichier Précédent / Volume -
• B6 : Fichier Suivant / Volume +
• B7 : Lecture fichier en cours / Pause
• B8 : Lecture tous fichiers en boucle / Pause
• B9 : Non utilisable sur l'Exposi'Son
• B10 : Mode de lecture : Interruptible ou Non-interruptible

Branchez "Adkey" de cette carte sur le Adkey "2" de votre lecteur "Exposi'Son" pour pouvoir :

• B1 : Lance le fichier 5 si appui court (<1s.) / Boucle le fichier 5 si appui long (>1s.)
• B2 : Lance le fichier 6 / Boucle le fichier 6
• B3 : Lance le fichier 7 / Boucle le fichier 7
• B4 : Lance le fichier 8 / Boucle le fichier 8
• B5 : Lance le fichier 9 / Boucle le fichier 9
• B6 : Lance le fichier 10 / Boucle le fichier 10
• B7 : Lance le fichier 11 / Boucle le fichier 11
• B8 : Lance le fichier 12 / Boucle le fichier 12
• B9 : Lance le fichier 13 / Boucle le fichier 13
• B10 : Lance le fichier 14 / Boucle le fichier 14

Astuce

Si vous avez de 5 à 10 sons à lancer, vous pouvez ne monter qu'une seule Exten'Son sur Adkey2, et ajouter 4 premiers fichiers inutiles. Exten'Son ne lancera que les sons 5 à 14.
