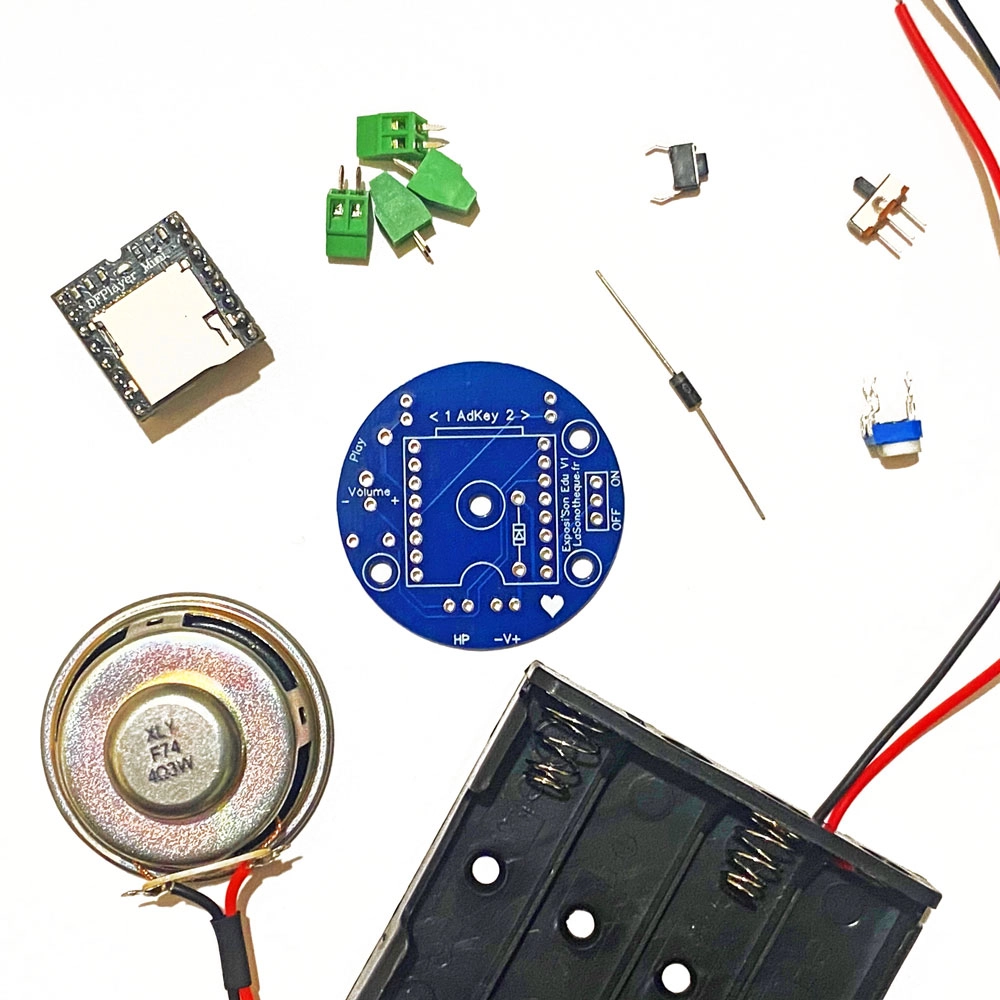

Lecteur Exposi'Son

Infos complémentaires

Ils l'ont fait avec un Exposi'Son

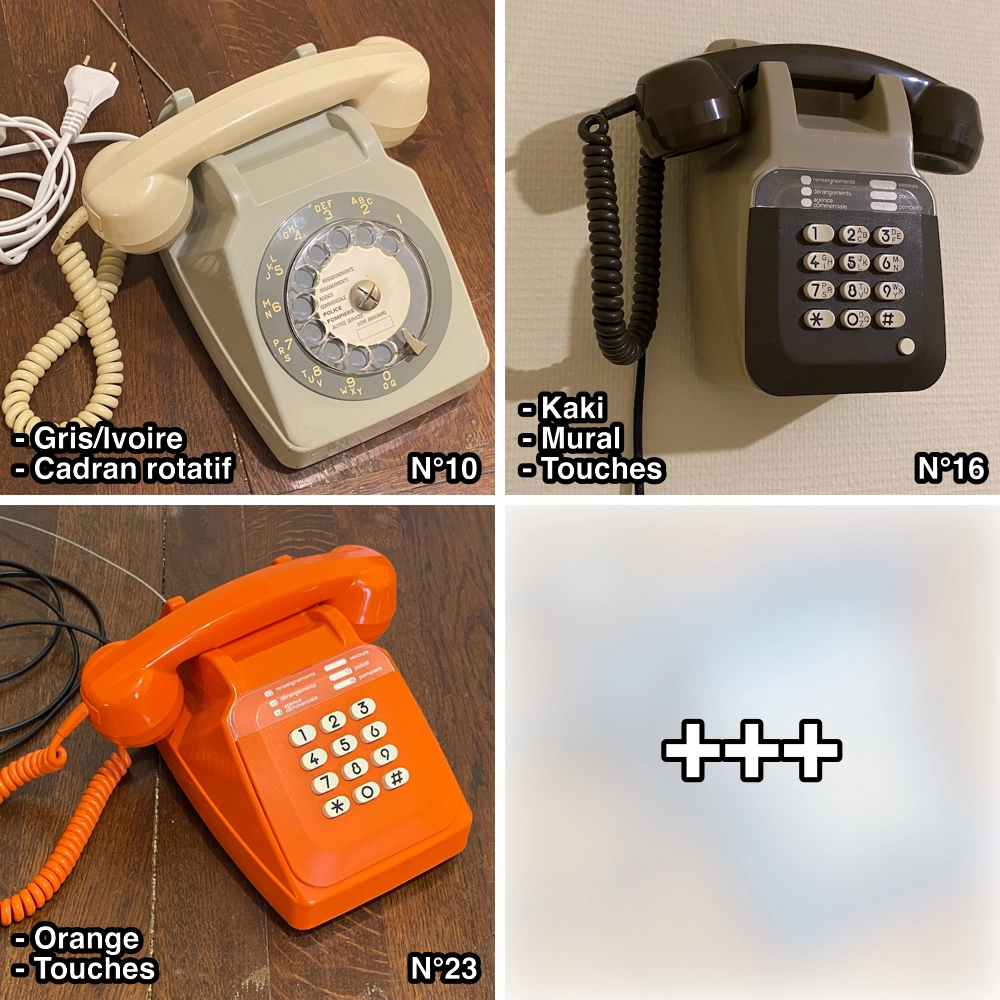

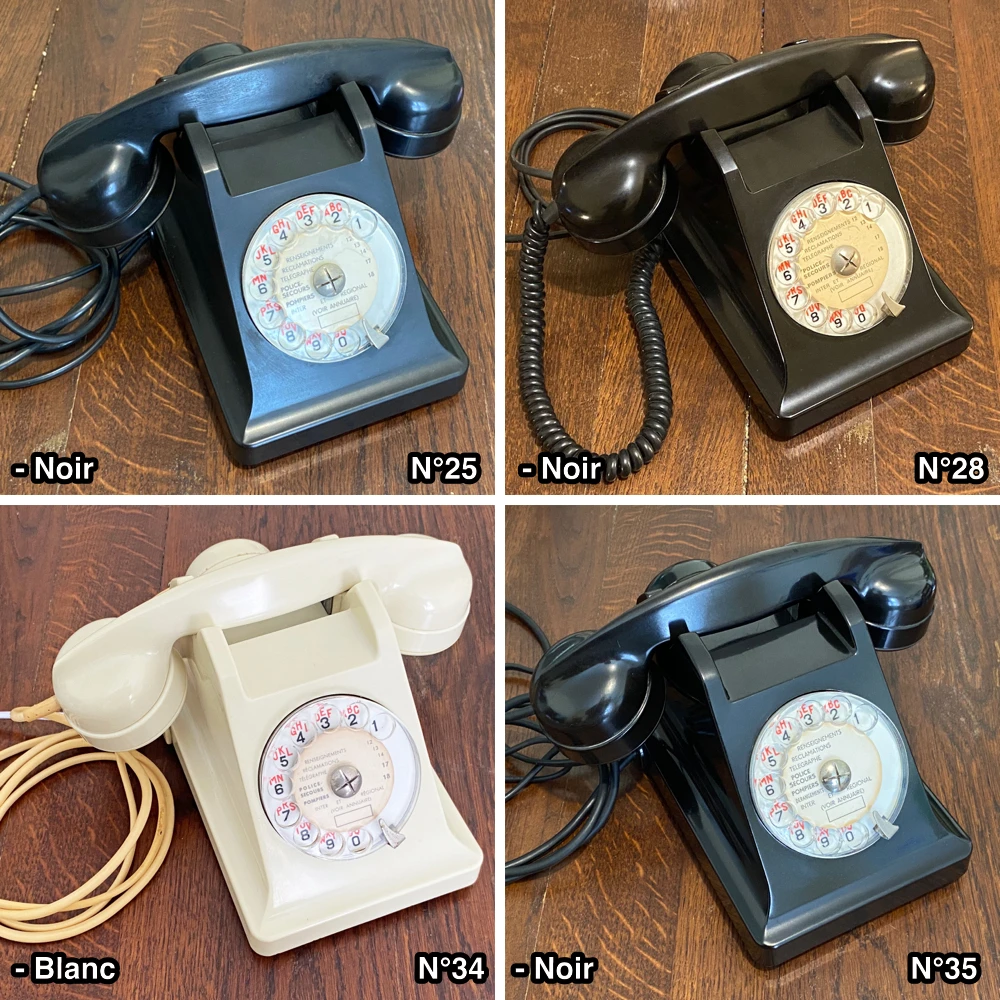

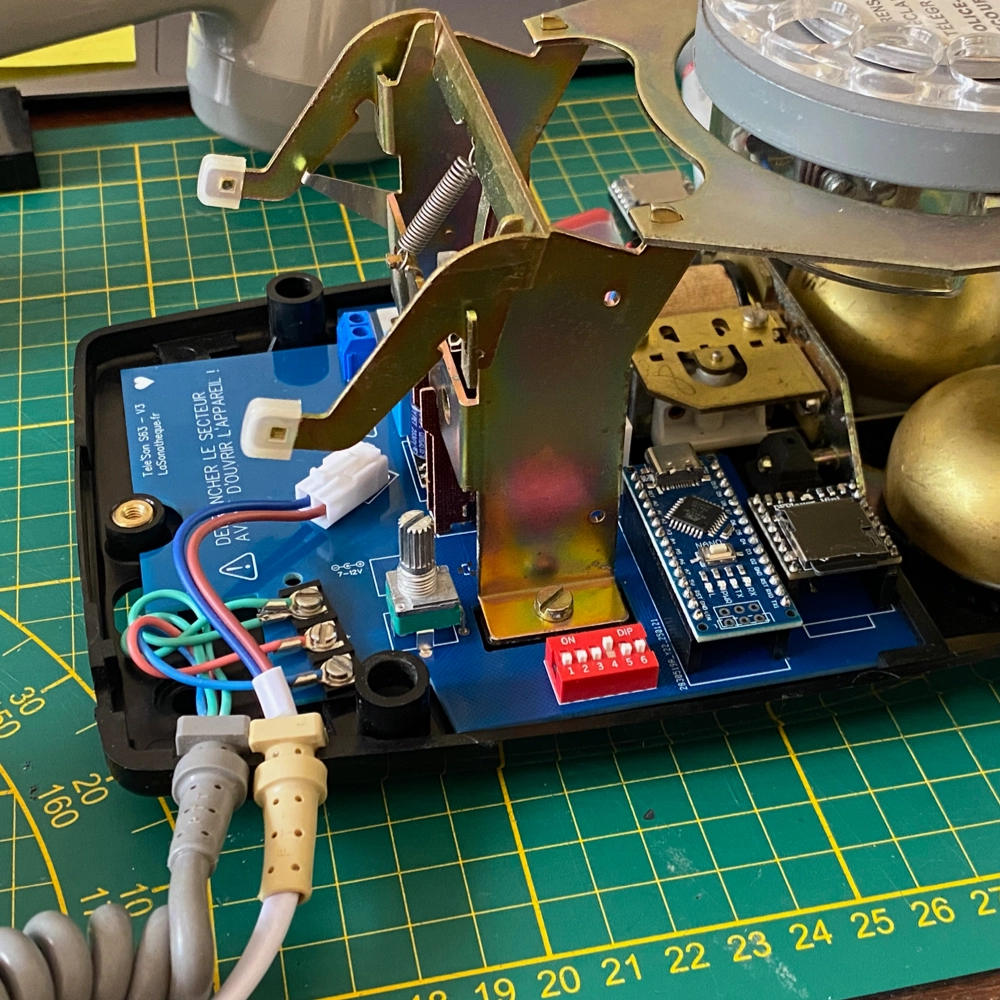

• Une borne avec un téléphone ancien Socotel S63 ou U43, à moindre coût
• Une borne audio avec 1 à 4 casques et jusqu'à 14 boutons
• Une boîte à meuh électronique
• Ma « cascade véritable »
• Une pancarte sonore pour musée ou galerie
• La pancarte sonore d'un utilisateur
• Une veilleuse sonore
• La sonorisation d'une œuvre d'art
• Et des milliards d'autres choses…

Tous types de projets sont possibles. Besoin d'un conseil (faisabilité, choix de version, réalisation…) : contactez-moi. Et si vous souhaitez bricoler avec mon aide, je vous accueille dans mon atelier.

Exposi'Son ou Ambi'Son ?

Musées, collectivités et professionnels

Je fournis devis et factures sur demande, avec dépôt sur Chorus Pro pour les organismes publics et paiement par virement (TVA non applicable, art. 293 B du CGI). Chaque module étant fabriqué à la main, écrivez-moi pour une commande en nombre : nous conviendrons ensemble du délai.

Protection

Le module est vendu nu, sans boîtier. Il faut donc le protéger de tout contact avec des éléments conducteurs, y compris le métal d'un haut-parleur : risque de court-circuit et de destruction du module. C'est le cas de toutes les cartes de ce type : « Touch Board » de Bare Conductive, « Teensy Audio Shield », « Audio FX Sound Board » d'Adafruit…

Alimentation

Le module s'alimente entre 3,2 et 5 V, mais 5 V sont recommandés pour obtenir la puissance audio maximale. Je vous conseille l'USB-C : sur le secteur avec un transfo USB-C, ou sur une powerbank. Sinon, préférez des accus rechargeables : pour des raisons écologiques et économiques, je ne recommande jamais les piles alcalines, moins chères mais jetables.

Sur powerbank, attention à la mise en veille. L'Exposi'Son consomme peu (27 mA au repos, 35 mA au casque). Or la plupart des powerbanks coupent leur sortie quand l'appareil branché consomme trop peu : le module s'arrête alors sans prévenir, au bout de quelques secondes ou de quelques minutes, surtout au casque, à faible volume ou entre deux lectures.

• Vous avez le temps ? Testez d'abord votre powerbank seule, en conditions réelles : même sortie audio, même volume, et en laissant le module au repos un bon moment. Si elle ne coupe pas, c'est gagné.
• Pas le temps de tester, ou rien ne doit s'arrêter ? Ajoutez un anti-veille : il garde la powerbank allumée, sans aucun réglage.

Certaines powerbanks proposent un mode « Always-on » ou « faible courant » (prévu pour les objets connectés) : si la vôtre en a un, activez-le, il peut suffire.

Haut-parleur ou résonateur ?

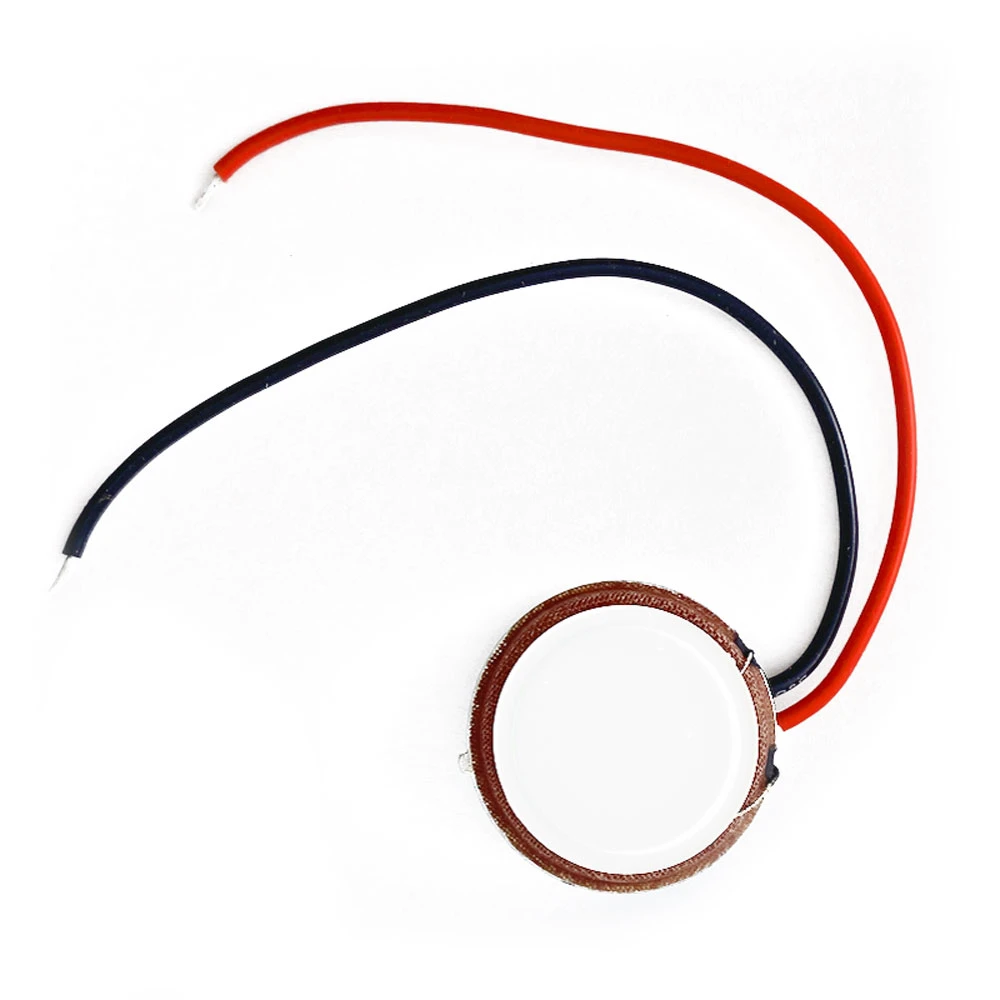

Un résonateur est un haut-parleur sans membrane : on le colle sur une surface solide (verre, bois, carton, plastique…) qu'il fait vibrer, et c'est elle qui diffuse le son. La solution idéale pour faire entendre du son sans montrer de haut-parleur.

Brancher un ampli

En version jack, vous pouvez relier l'Exposi'Son à un amplificateur externe. Si le module et l'ampli partagent la même alimentation, un bourdonnement apparaît presque toujours : intercalez alors un Transmi'Son, qui le supprime et vous permet en plus de régler le volume de l'ampli.

Ajouter des boutons

Le module est doté de deux borniers à vis notés « 1 » et « 2 » sur la carte : ce sont les entrées AdKey1 et AdKey2. On peut y brancher de nombreux boutons poussoirs, jusqu'à 14. Pour simplifier les choses, j'ai créé l'Exten'Son, qui permet de réaliser ce montage sans connaissances particulières. Si vous préférez vous débrouiller, tout est dans la notice.

Combien de cartes, sur quel bornier, et quel bouton lance quel fichier ? Dites-moi combien de sons vous voulez et le tableau de câblage se construit tout seul, borne par borne. Et si vous préférez, je câble les boutons pour vous.

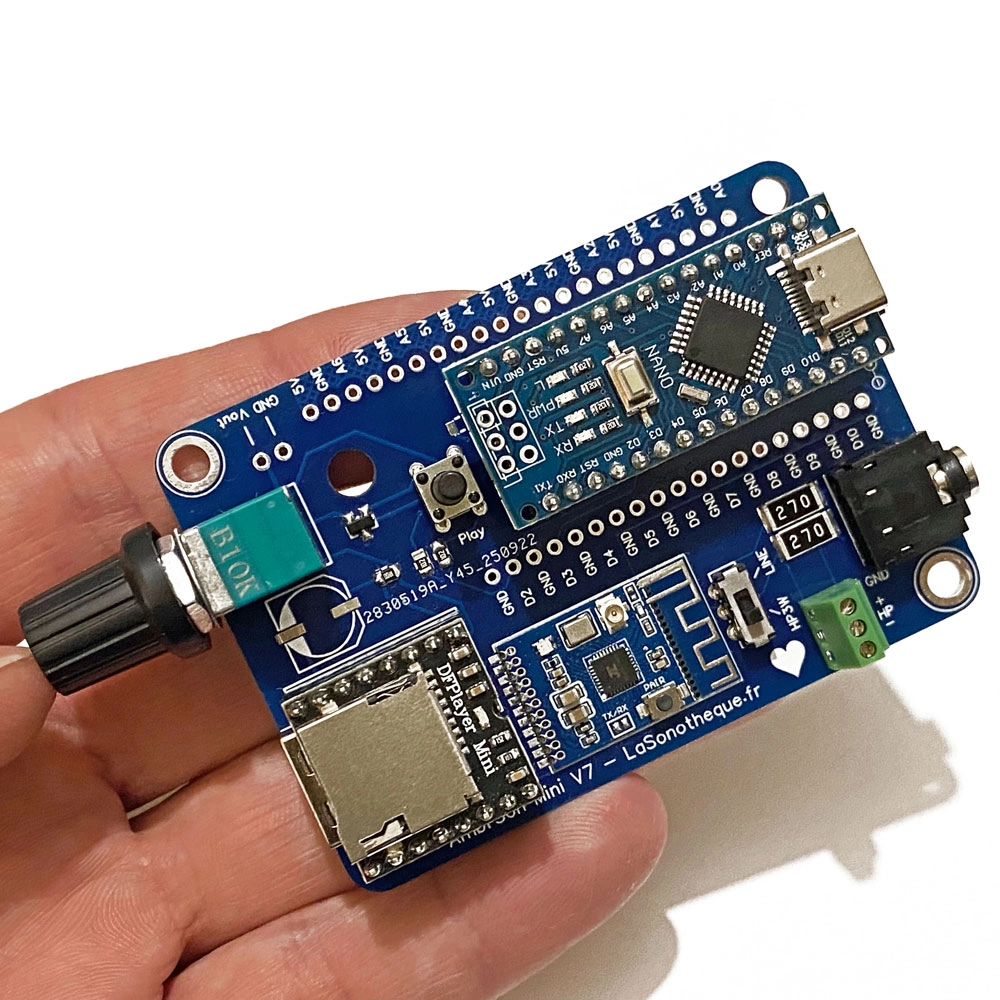

En revanche, l'Expan'Son n'est pas compatible avec l'Exposi'Son : il se pilote par le bus I2C, qui nécessite un microcontrôleur. Pour aller au-delà de 14 boutons, ou pour commander des LED, des relais ou d'autres appareils, tournez-vous vers l'Ambi'Son.

Caractéristiques techniques

• Choisir sa version et l'installer, en quelques questions
• Notice d'utilisation complète

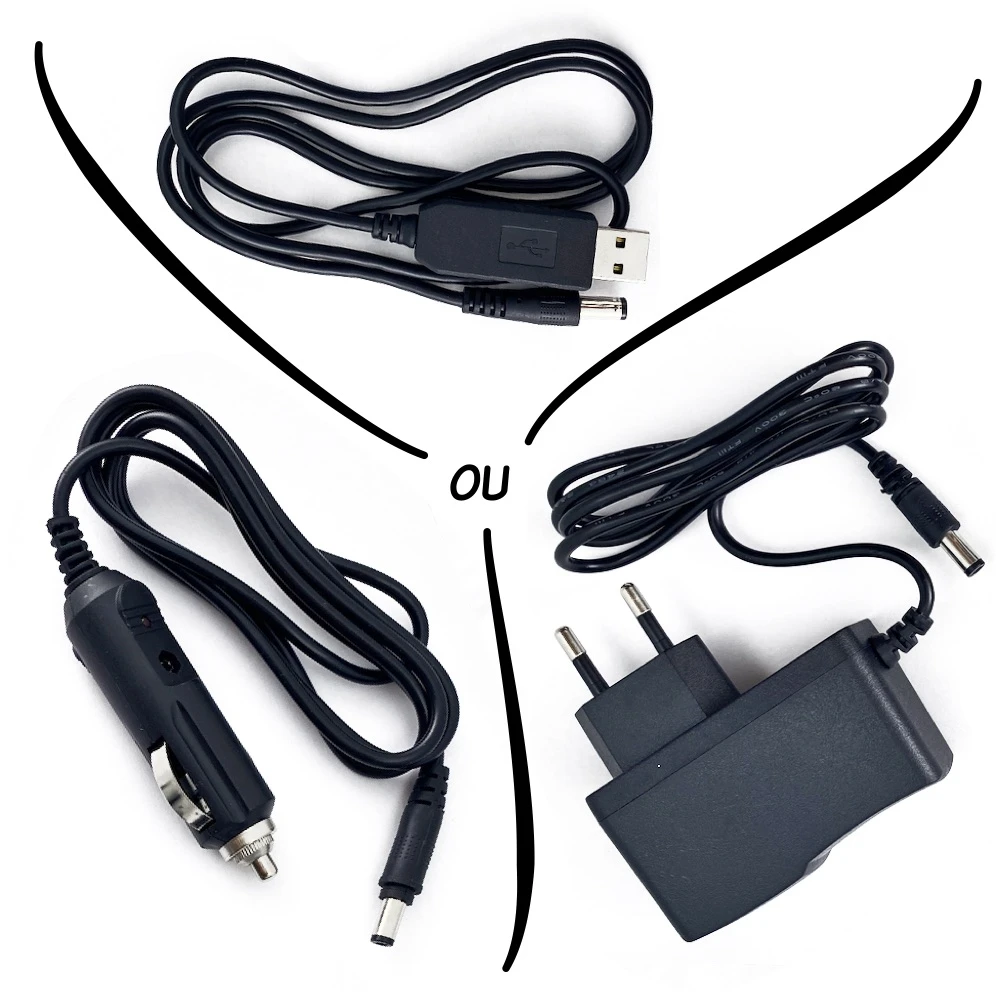

• Alimentation, au choix :

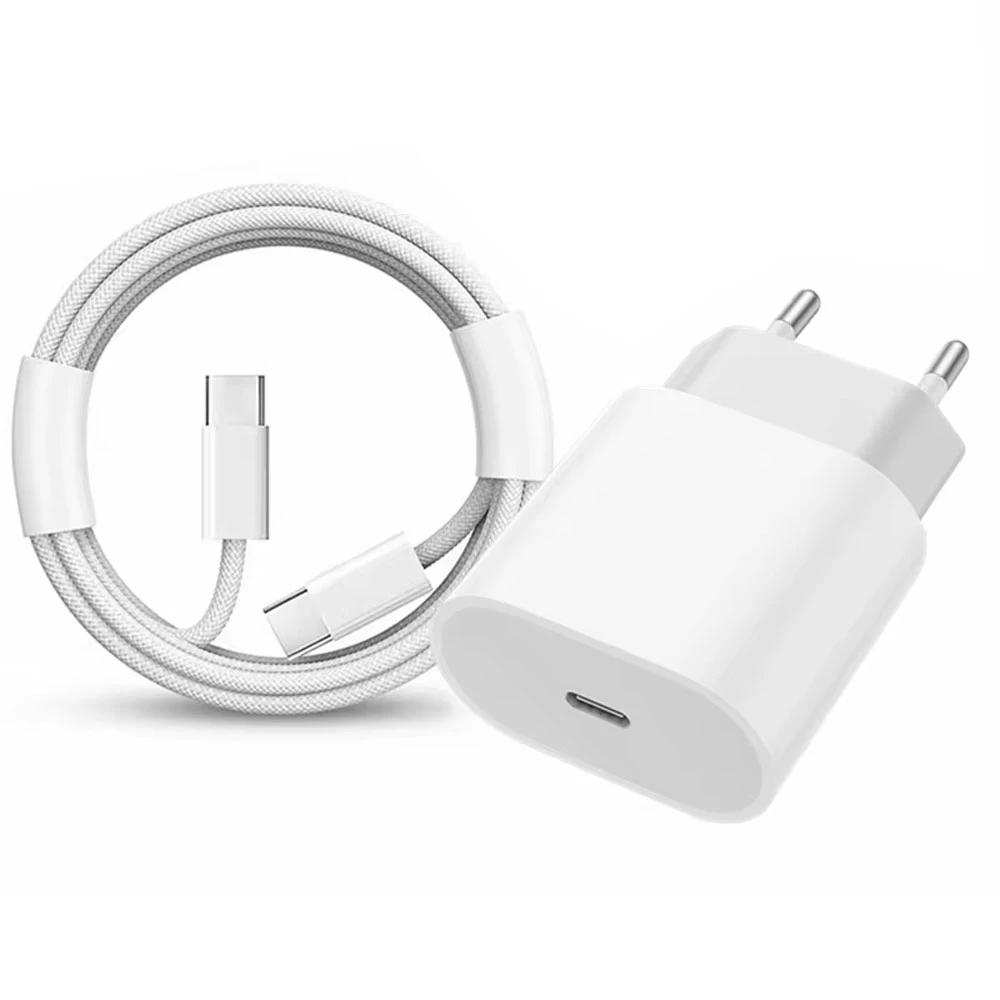

  • USB-C, recommandé : sur secteur (transfo et câble en supplément) ou sur powerbank (anti-veille conseillé, voir « Alimentation »)

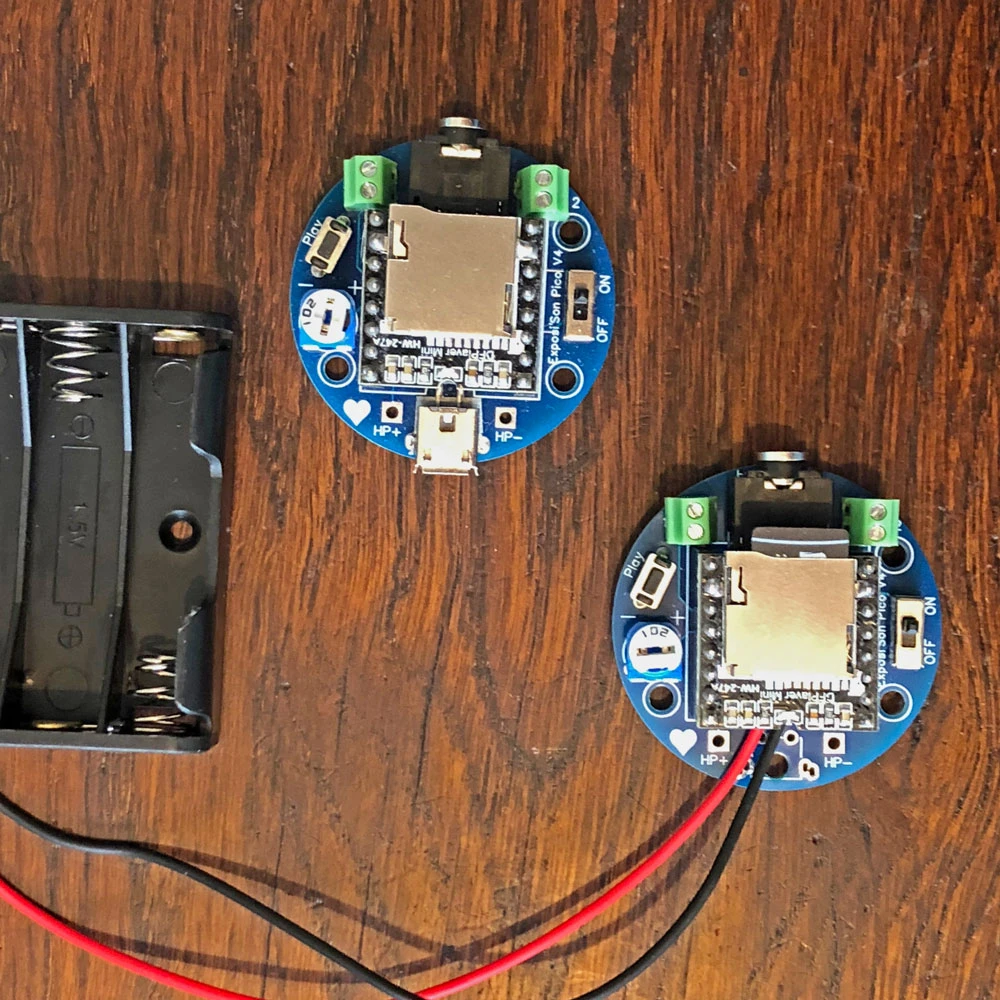

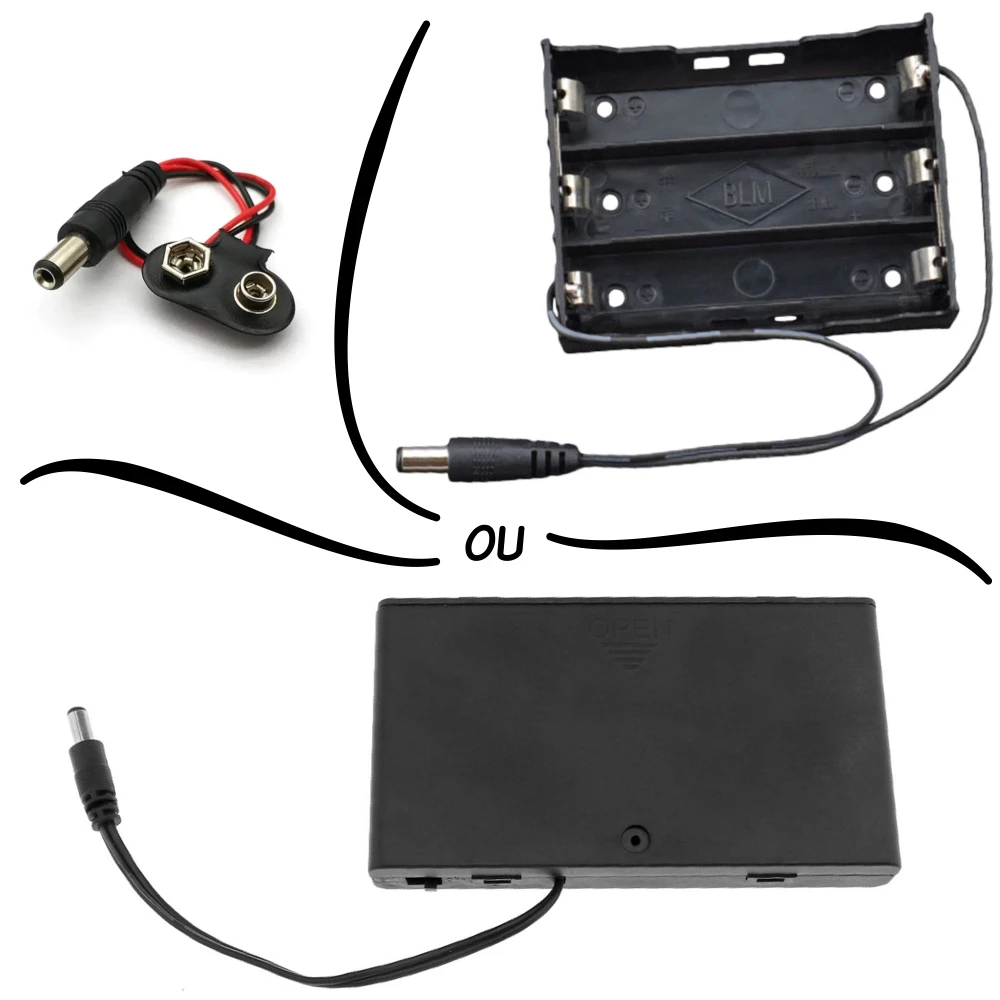

  • Boîtier pour 4 accus ou piles AA ou AAA (non inclus)
  • Boîtier pour 1 accu 18650 (non inclus)
• Autonomie (estimation) :
  • USB-C : illimitée sur secteur, selon sa capacité sur powerbank
  • Accus rechargeables : environ 18 à 65 h en sortie jack, environ 2 à 6 h en sortie haut-parleur ou résonateur 3 W
  • Piles alcalines : environ 23 à 57 h en sortie jack, environ 2 à 5 h en sortie haut-parleur ou résonateur 3 W
  • Accu 18650 : environ 69 h en sortie jack, environ 6 h en sortie haut-parleur ou résonateur 3 W
• Consommation (mesurée sous 5 V, bruit blanc, volume maximum) :
  • Au repos : 27 mA
  • Sortie jack, avec un casque : 35 mA
  • Haut-parleur ou résonateur 3 W (4 Ω) : environ 390 mA

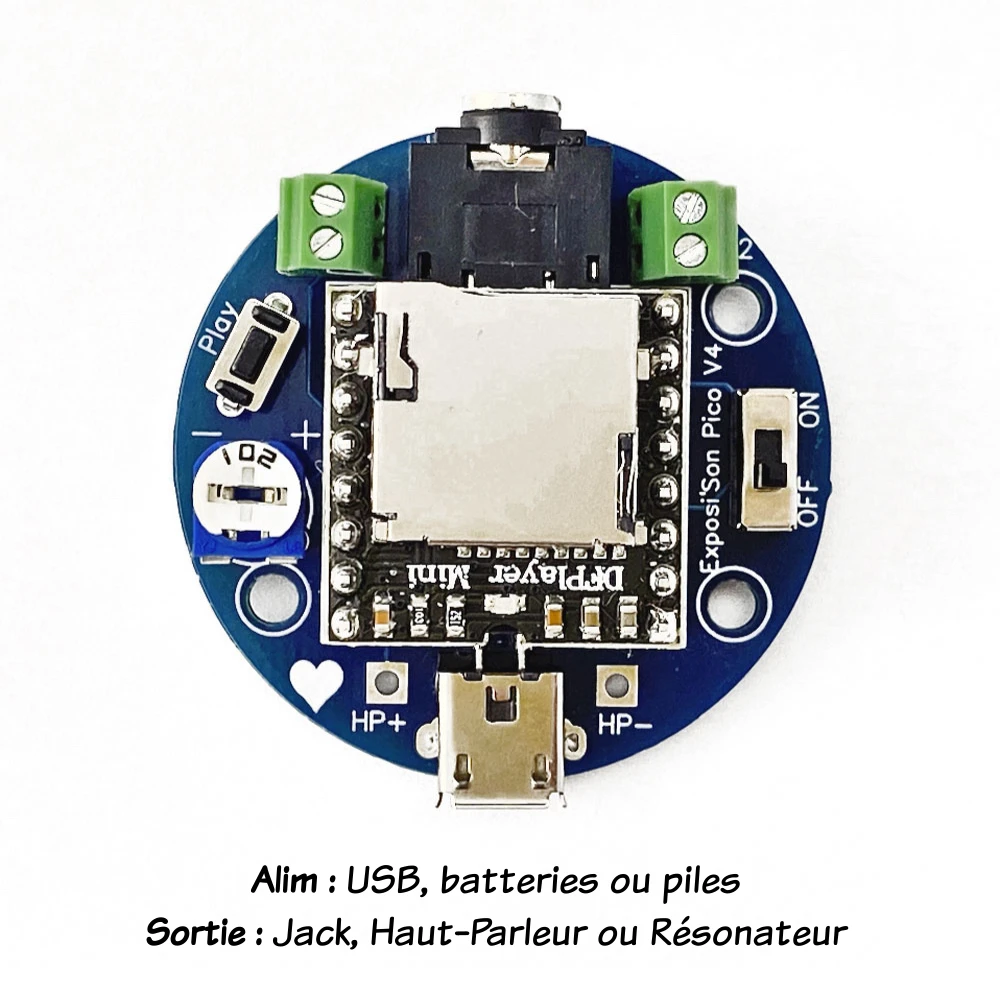

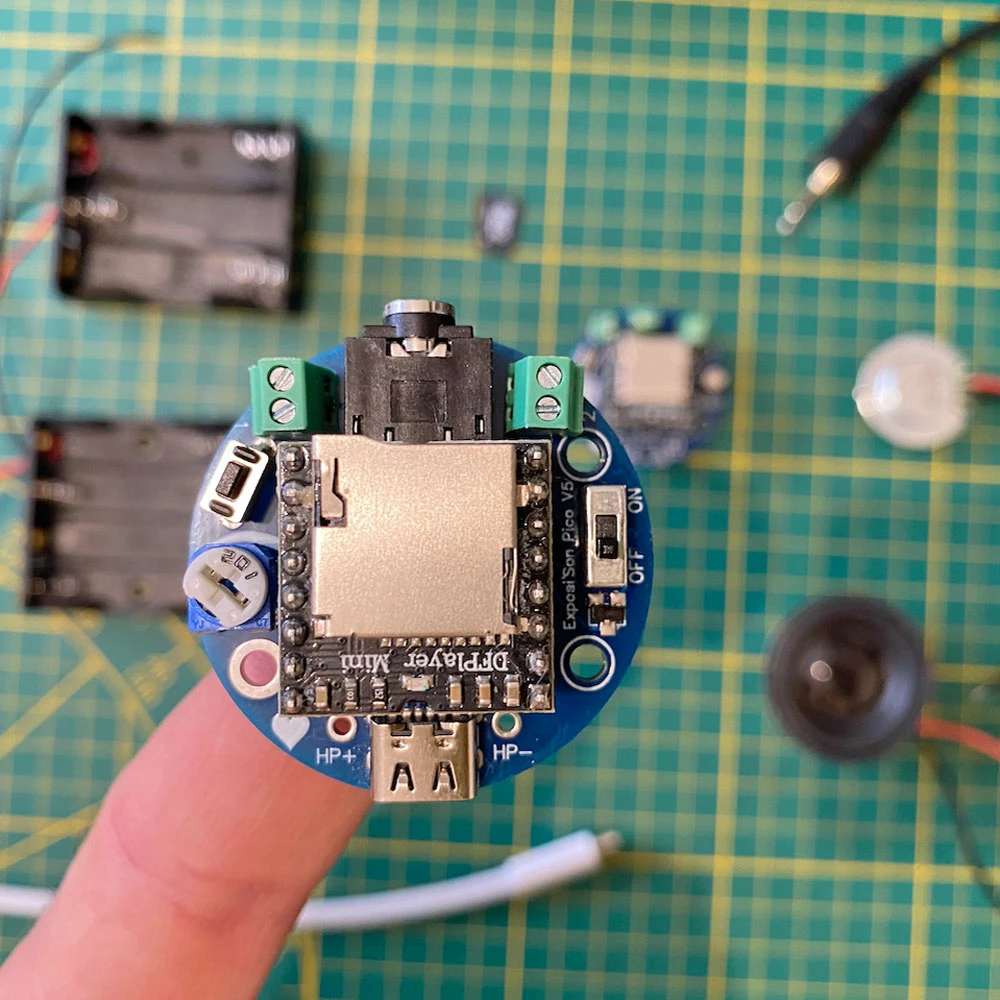

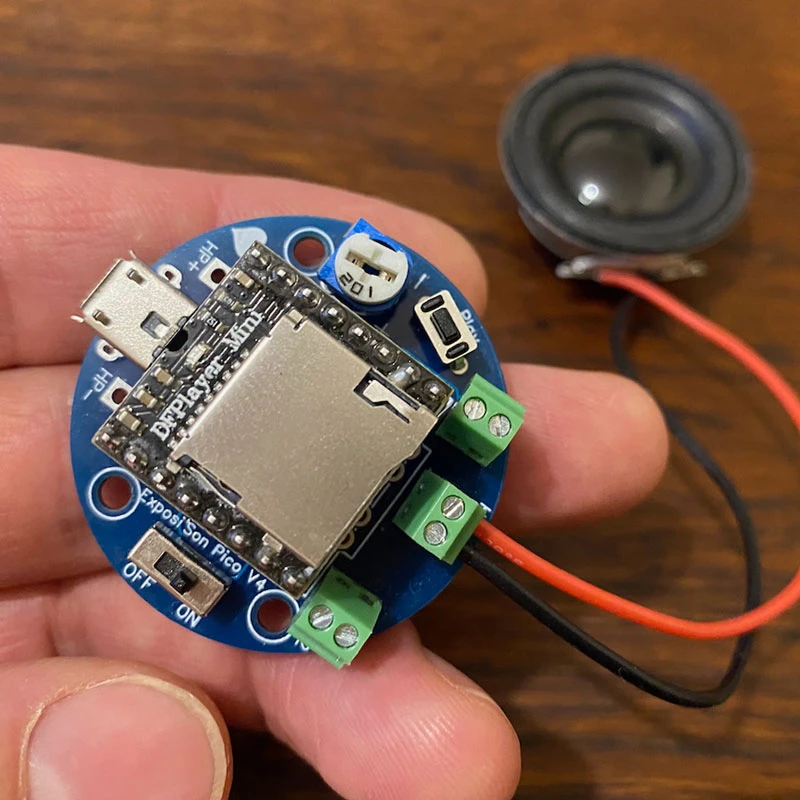

• Lecteur audio : véritable DFPlayer Mini de DFRobot
• Support : carte microSD (vendue séparément), jusqu'à 32 Go, formatée en FAT16 ou FAT32
• Formats : .mp3 (de préférence) et/ou .wav (48 kHz / 16 bits maximum)
• Canaux : mono (gauche et droite mixées)
• Lecture, via le bouton poussoir :
  • Tous les fichiers dans l'ordre, en boucle
  • Le premier fichier, une fois
  • Le premier fichier, en boucle
• Sorties audio, au choix à la commande :
  • Jack 3,5 mm, non amplifié (sortie DAC) : pour 1 casque (comme celui-ci, celui-ci, ça ou ça), jusqu'à 4 casques avec un répartiteur, ou un amplificateur (avec un Transmi'Son si l'alimentation est partagée)
  • Haut-parleur 3 W (inclus), amplifié, sous 4 Ω
  • Résonateur 3 W (inclus), amplifié, sous 4 Ω
• Volume : analogique, réglable avec un tournevis

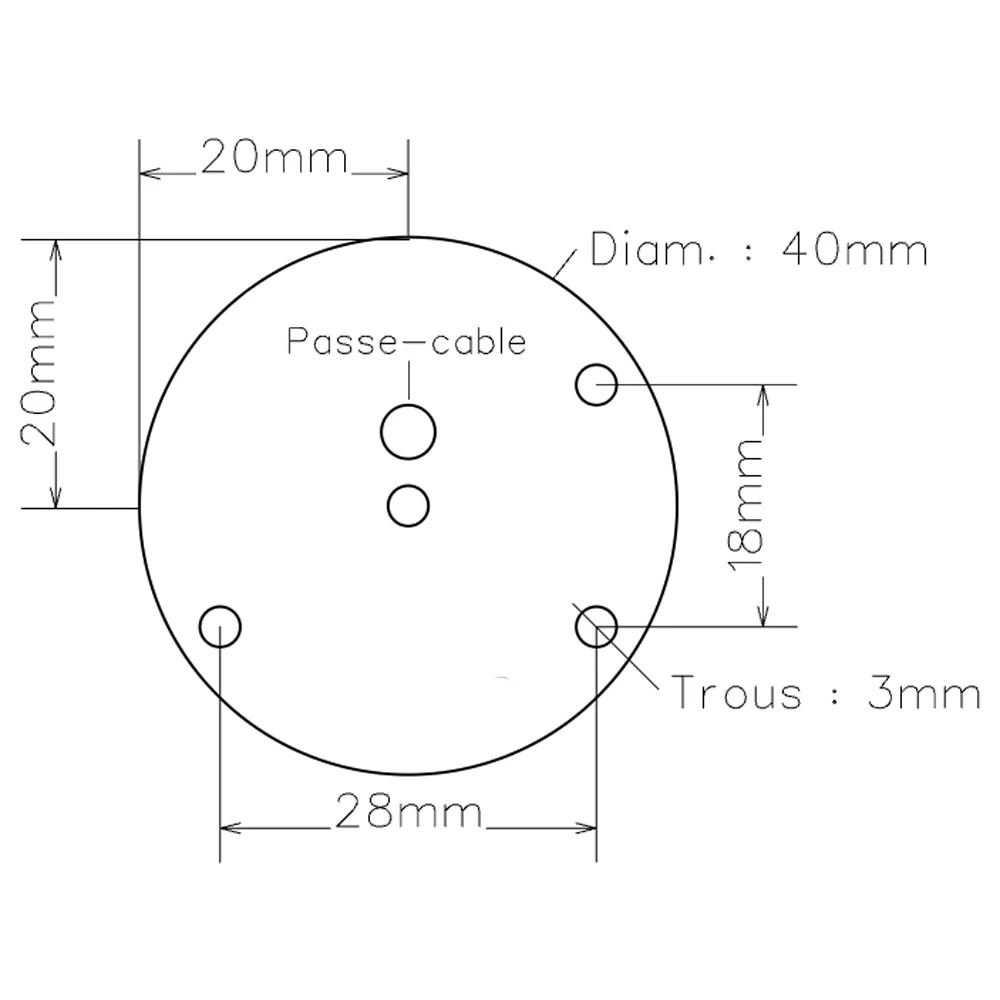

• Dimensions : 40 mm de diamètre, 20 mm d'épaisseur. Détail des perçages : voir la dernière image.
• Sensible à l'humidité et à la pluie : à utiliser en intérieur, ou protégé.
• Conçu et fabriqué artisanalement par moi-même, du dessin de la carte à la soudure des composants.

Non inclus

Indispensable pour démarrer :

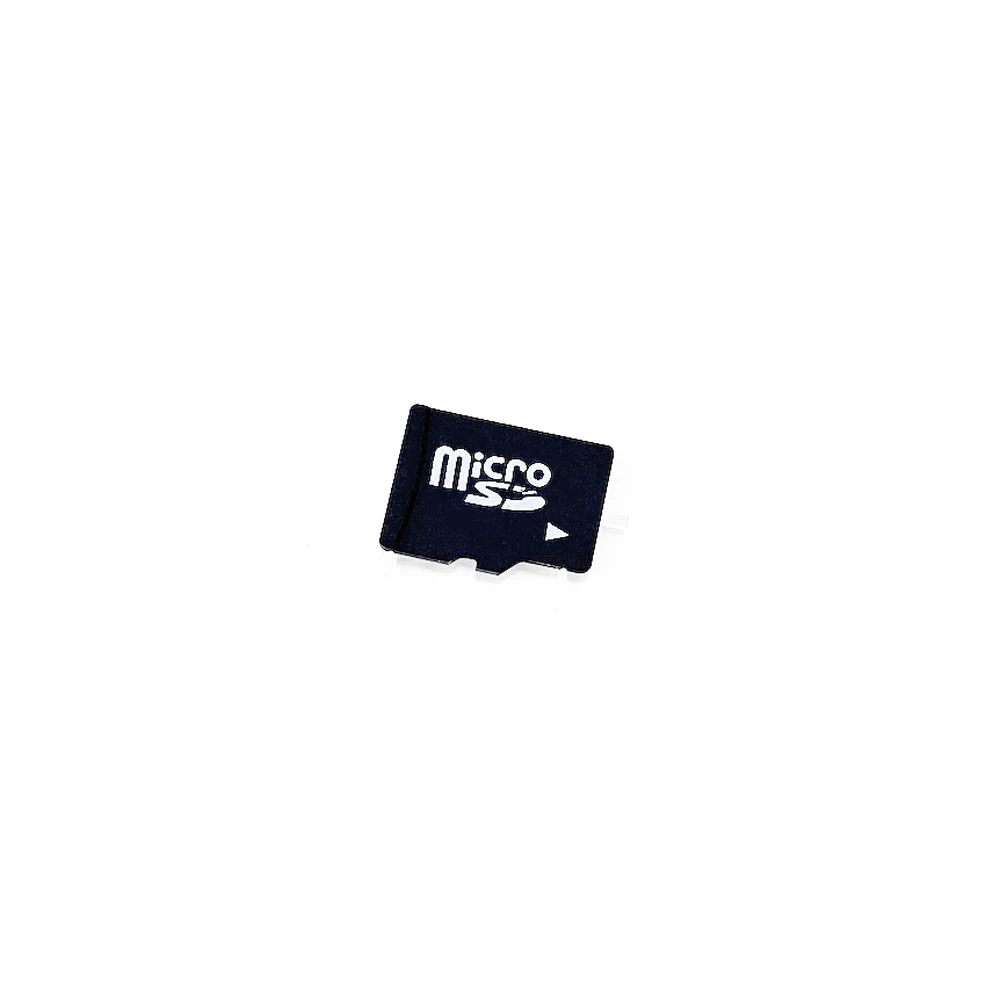

• Carte microSD, pour contenir vos sons
• Une alimentation : transfo et câble USB-C pour le secteur, powerbank, ou accus AA, AAA ou 18650 selon la version
• En version jack : de quoi écouter (casque, enceinte active ou amplificateur)

Selon votre projet :

• Boutons poussoirs, pour lancer vos sons
• Exten'Son, pour ajouter facilement des boutons, sur les entrées AdKey

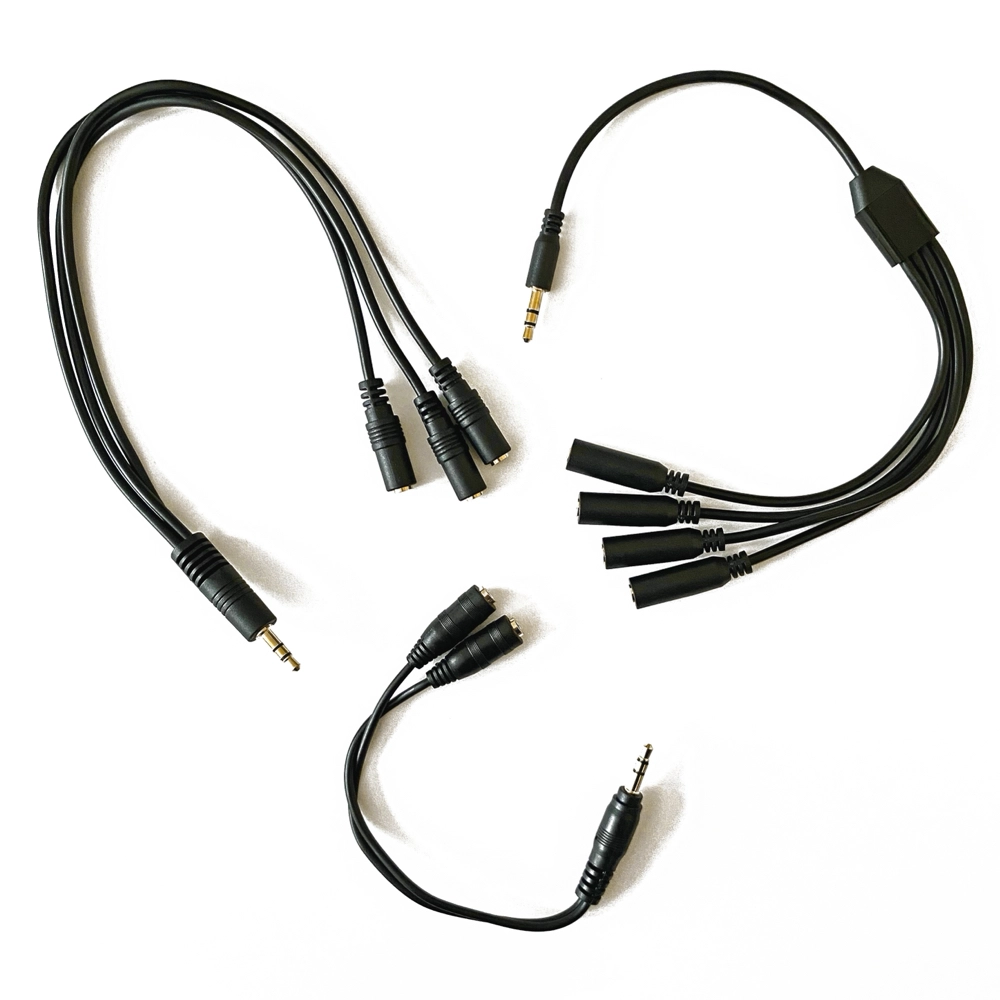

• Répartiteur jack, pour brancher jusqu'à 4 casques
• Transmi'Son, pour brancher un amplificateur externe sans bourdonnement lorsqu'il partage l'alimentation du module, et/ou pour en régler le volume
• Anti-veille, pour éviter qu'une powerbank ne se mette en veille
• Lecteur de carte microSD USB, si votre ordinateur n'en a pas
• Boîtier fermé

Photos, vidéos, composants, couleurs, version, etc. : non contractuels.
