Exposi'Son (notice d'utilisation)

Le module "Exposi'Son" est un lecteur audio économique et facile à utiliser, idéal pour réaliser une installation sonore, l'intégrer à une oeuvre d'art, etc. Il est vendu sur la boutique de LaSonotheque.

Ce petit appareil est un lecteur de fichier(s) audio contenu(s) sur la carte microSD (non fournie). Il lit, en mono, les fichiers WAV et MP3 qu'elle contient.

YOk61vHiOzM

Exemples

Voici quelques petits exemples de ce qu'il est possible d'en faire :

Présentation rapide

J'ai personnellement conçu ce module : du dessin de la carte électronique, jusqu'à la soudure des composants. Il est réalisé par mes propres mains, à la commande.

Dans les options, il est possible de choisir :

  • Alimentation :
    • Connecteur USB-C, recommandé, sur secteur ou powerbank (transfo., câble et anti-veille non fournis)
    • OU boîtier d'accus/piles AA, recommandé (accus non inclus)
    • OU boîtier d'accus/piles AAA, recommandé (accus non inclus)
    • OU boîtier de 1 accu 18650 (accu non inclus).
  • Sortie audio :
    • Prise mini-jack (3,5 mm).
    • OU haut-parleur 3 Watts (?)
    • OU résonateur 3 Watts (?)

Utilisateurs ou bidouilleurs, n'hésitez pas à me contacter si vous avez la moindre question sur le sujet !

Mise en garde

Attention : le module est livré sans boîtier. Aucun élément conducteur ne doit toucher le circuit imprimé (y compris le métal d’un haut-parleur). Risque de court-circuit et de destruction du module. C'est à vous de réaliser le boîtier de ce module.

En détail

L'Exposi'Son V6.4 et ses éléments

Légende

Le schéma montre une carte V6.4 avec la prise jack, la prise USB-C et le bornier des piles. L'encadré montre la version haut-parleur, où le bornier « +HP− » prend la place du jack. Les pointillés désignent ce qui est caché sous le lecteur.

  • 1 : alimentation par prise USB-C, en 5 V (version USB-C).
  • 2 : bornier à vis « −IN+ » pour le boîtier de piles ou d'accus (version piles), caché sous le lecteur.
  • 3 : interrupteur ON/OFF.
  • 4 : sortie d'alimentation, à côté du bornier des piles, cachée sous le lecteur. En version USB-C, un bornier à vis y est placé à la place de celui des piles, pour brancher un anti-veille.
  • 5 : lecteur de carte microSD.
  • 6 : bouton poussoir « Play », pour lancer la lecture du fichier 1.
  • 7 : bornier à vis « 1 », pour une utilisation avancée (AdKey 1).
  • 8 : bornier à vis « 2 », pour une utilisation avancée (AdKey 2).
  • 9 : volume, à régler avec un petit tournevis.
  • 10 : sortie audio sur prise mini-jack (version jack).
  • 11 : sortie audio sur bornier à vis « +HP− », pour le haut-parleur ou le résonateur 3 W (version haut-parleur ou résonateur, dans l'encadré : il prend la place du jack).

Explications

Alimentation

Le module s'alimente entre 3,2 et 5 V, mais 5 V sont recommandés pour obtenir la puissance audio maximale. Deux possibilités, selon la version : la prise USB-C 1, ou un boîtier de piles ou d'accus vissé sur le bornier « −IN+ » 2 (le fil noir sur le −, le rouge sur le +). Le bornier est protégé contre l'inversion des fils. L'interrupteur 3 coupe tout.

Juste à côté se trouve une sortie d'alimentation 4 : elle redonne la même tension, après l'interrupteur, à un autre appareil. En version USB-C, le bornier à vis est placé sur cette sortie et sur le −, pour y brancher un anti-veille si besoin (voir plus bas).

Le chemin de l'alimentation dans l'Exposi'Son : USB-C ou piles, interrupteur, sortie d'alimentation

Pour une autonomie optimale, je vous recommande l'USB-C : sur le secteur avec un transfo, ou sur une powerbank. Sinon des accus rechargeables. Pour des raisons écologiques et économiques, je ne recommande JAMAIS les piles alcalines, donc non rechargeables. Elles sont moins chères, mais rapidement jetées...

Le module est économe en énergie : 27 mA au repos, 35 mA au casque et environ 390 mA sur haut-parleur ou résonateur joué fort (mesures sous 5 V, bruit blanc, volume maximum). C'est un atout sur accus, mais, au repos ou au casque, un piège avec les powerbanks : la plupart se mettent en veille quand la consommation est trop faible, et privent le module d'alimentation, au bout de quelques secondes ou de quelques minutes. Le risque est grand, surtout au casque, à faible volume ou entre deux lectures.

  • Vous avez le temps ? Testez d'abord votre powerbank seule, en conditions réelles : même sortie audio, même volume, et en laissant le module au repos un bon moment. Si elle ne coupe pas, c'est gagné.
  • Pas le temps de tester, ou rien ne doit s'arrêter ? Ajoutez un anti-veille : il garde la powerbank allumée, sans aucun réglage. Il se branche sur le bornier de la sortie d'alimentation 4, la sortie et le −.

Certaines powerbanks proposent un mode « Always-on » ou « faible courant » (prévu pour les objets connectés) : si la vôtre en a un, activez-le, il peut suffire.

Alimenter l'Exposi'Son avec une powerbank, et l'anti-veille si besoin

Fichiers

Le DF Player mini accepte des cartes microSD formatées en FAT16 ou FAT32. Il est possible d'y déposer des fichiers en MP3 et WAV (maxi 48 kHz / 16 bits), à la racine de la carte.

Le module numérote les fichiers dans l'ordre où ils ont été copiés : le « fichier 1 » est le premier fichier copié sur la carte, le « fichier 2 » le deuxième, etc. Copiez-les donc un par un, dans l'ordre voulu, de préférence sur une carte fraîchement formatée. Sur Mac, des fichiers cachés « ._ » s'ajoutent, que le lecteur compte comme des sons : tapez dot_clean /Volumes/NOM_DE_LA_CARTE dans le Terminal pour les supprimer.

Préparer la carte microSD : ranger, copier dans l'ordre, nettoyer sur Mac

Lecture

Le bouton Play 6, permet 3 actions :

  • Appui court (<1s) : lit le fichier 1, une fois.
  • Appui long (>1s) : lit le fichier 1, en boucle infinie.
  • Maintenir Play au démarrage : lit tous les fichiers dans l’ordre, en boucle infinie. Un fil entre les deux vis du bornier « 1 » 7 fait de même à chaque allumage, sans toucher au bouton.
Le bouton Play : trois façons de lancer les sons

Sortie audio

La sortie se choisit à la commande : le module est soudé pour l'une ou l'autre.

  • Version jack 10 : sortie non amplifiée, pour un casque, une enceinte active ou un amplificateur. Le même son mono est envoyé dans les deux oreilles. Jusqu'à 4 casques avec un répartiteur.
  • Version haut-parleur ou résonateur 11 : les deux fils sur le bornier « +HP− », et rien d'autre. La sortie est en pont : aucun des deux fils ne doit toucher le − du bornier des piles, ni aucune autre masse.

Dans les deux cas, le volume se règle au tournevis, sur le potentiomètre 9.

Brancher le son : casque, enceinte ou haut-parleur

Brancher un ampli : attention au bourdonnement

En version jack, vous pouvez relier l'Exposi'Son à un amplificateur ou à une enceinte active. Si chacun a sa propre alimentation, le problème ne se pose généralement pas. Mais si une seule alimentation sert aux deux (le même bloc secteur ou le même chargeur USB pour le module et l'ampli, ou l'ampli branché sur la sortie d'alimentation 4 du module), méfiance.

Attention : un lecteur et un ampli sur la même alimentation font presque toujours entendre un bourdonnement, un ronflement grave et continu, même entre deux sons. Ce n'est pas une panne : c'est une boucle de masse.

Les deux appareils sont alors reliés deux fois : par leur alimentation commune, et par le câble audio. Ces deux liaisons forment une boucle (en orange sur le schéma), et c'est elle que l'on entend.

Pour la supprimer, intercalez un Transmi'Son entre le jack du module et l'ampli : ses deux transformateurs font passer le son, mais pas la masse, et rompent ainsi la boucle. En plus, son bouton règle le volume de l'ampli.

Un ampli sur la même alimentation : le Transmi'Son évite la boucle de masse

Extension

Il est vendu avec deux borniers à vis (7 et 8 sur le schéma), pour étendre les actions possibles : des boutons poussoirs avec leurs résistances, ou plus simplement une Exten'Son sur chaque bornier. Explications détaillées plus bas.

Dimensions

La carte est ronde, de 40 mm de diamètre, et le module monté fait 20 mm d'épaisseur. Elle a quatre trous de 3 mm : un au centre et trois pour la fixer. Le schéma ci-dessous donne leurs écarts, et la place de ce qui sort sur les côtés, pour dessiner un boîtier.

Les cotes de l'Exposi'Son V6.4, pour dessiner un boîtier

Utilisation simple

  1. Prenez une carte microSD (32 Go maximum) et formatez-la en FAT.
  2. Sur votre ordinateur, Nommez un ou plusieurs son(s) au format MP3 (recommandé) ou WAV (maxi 48 kHz / 16 bits), de cette façon : 0001, 0002, etc.
  3. Copiez vos sons, un à un sur votre carte, du premier au dernier. Puis éjectez votre carte microSD.
  4. Insérez-la dans le lecteur 5.
  5. Branchez un casque audio sur la prise jack 10, s'il s'agit de la version jack.
  6. Alimentez (USB-C 1 ou piles 2 selon votre version) et glissez l'interrupteur 3 sur ON.
  7. Appuyez sur le bouton "Play" 6 :
    • Une pression courte (< 1 seconde) lance le premier fichier une seule fois.
    • Une pression longue (> 1 seconde) lance le premier fichier en boucle infinie.
    • Maintenez le bouton enfoncé au démarrage et tous les fichiers seront lus à la suite, en boucle infinie.
  8. Réglez le volume sur le potentiomètre 9, à l'aide d'un petit tournevis.

À noter que sur la carte microSD vous pouvez mélanger des fichiers WAV et MP3. Et qu'en réalité, les fichiers n'ont pas besoin d'être nommés avec des chiffres : le module ne regarde pas leur nom, mais l'ordre dans lequel ils ont été copiés. Les nommer 0001, 0002, etc. aide simplement à s'y retrouver, et à les copier dans le bon ordre.

Utilisation avancée

Pour un meilleur contrôle du module, il est possible d'ajouter un ou plusieurs boutons poussoirs (en série avec une résistance) sur les borniers 7 et 8. Cela nécessite peu de connaissances en électronique, mais un peu de patience.

À noter, que le bouton "Play" 6 déjà sur le circuit imprimé est un R1. C'est à dire qu'il a comme fonction de lancer le premier son.

Le plus simple : l'Exten'Son

Pour vous éviter de souder les résistances, j'ai créé l'Exten'Son : une petite carte ronde, du même diamètre que l'Exposi'Son (40 mm), sur laquelle les résistances sont déjà soudées. Elle a dix borniers à vis, de B1 à B10, un par bouton, et un bornier « AdKey » à relier au bornier « 1 » 7 ou « 2 » 8 de l'Exposi'Son.

Branchez une Exten'Son par bornier : une seule, ou deux pour aller jusqu'à 14 sons. Puis branchez un bouton poussoir sur les deux vis de chaque bornier B1 à B10 dont vous avez besoin, dans un sens ou dans l'autre. L'Exten'Son est vendue toute nue, sans fil ni bouton.

Brancher une ou deux Exten'Son sur les borniers « 1 » et « 2 » : l'AdKey de chaque Exten'Son sur un bornier de l'Exposi'Son, un bouton par bornier B1 à B10

Chaque bornier de l'Exten'Son fait comme une ligne des listes plus bas. Sur le bornier 7, B1 fait comme R1 (fichier 1), B2 comme R2 (fichier 2), et ainsi de suite jusqu'à B10 (R10). Sur le bornier 8, B1 fait comme R11 (fichier 5), jusqu'à B10 (R20, fichier 14).

Astuce : pour 5 à 10 sons avec une seule Exten'Son, branchez-la sur le bornier 8 et copiez d'abord 4 fichiers inutiles (des silences, par exemple) sur la carte microSD. B1 à B10 lanceront alors vos sons, copiés ensuite (et le bouton « Play » 6, le premier fichier inutile).

Ou bien : vos propres boutons et résistances

Si vous préférez souder vous-même, voici comment faire.

Démonstration

Izivok77mi0

Schéma

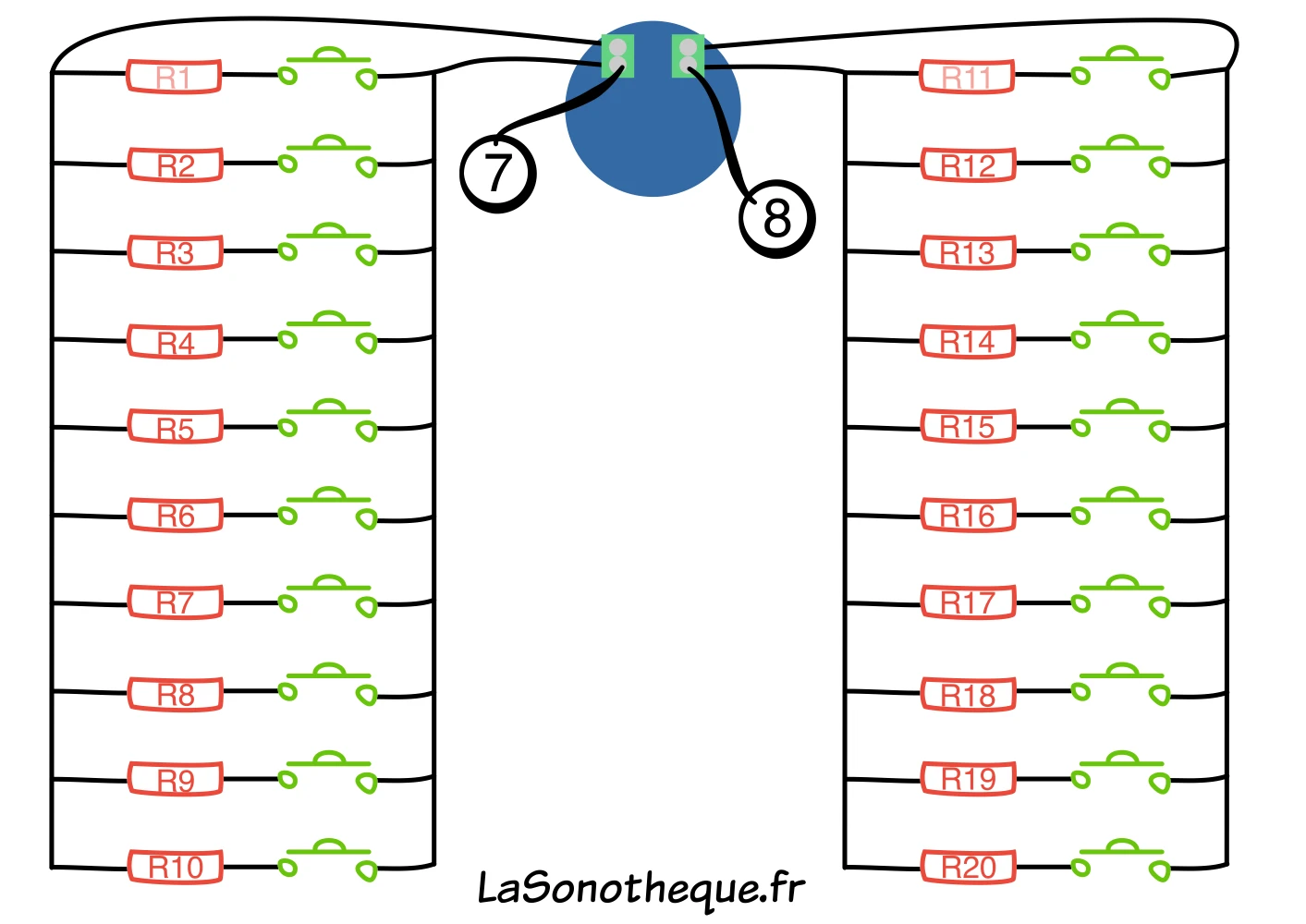

Ajouter des boutons sur les borniers « 1 » et « 2 » : chaque bouton en série avec sa résistance

Légende

En vert, des boutons poussoirs

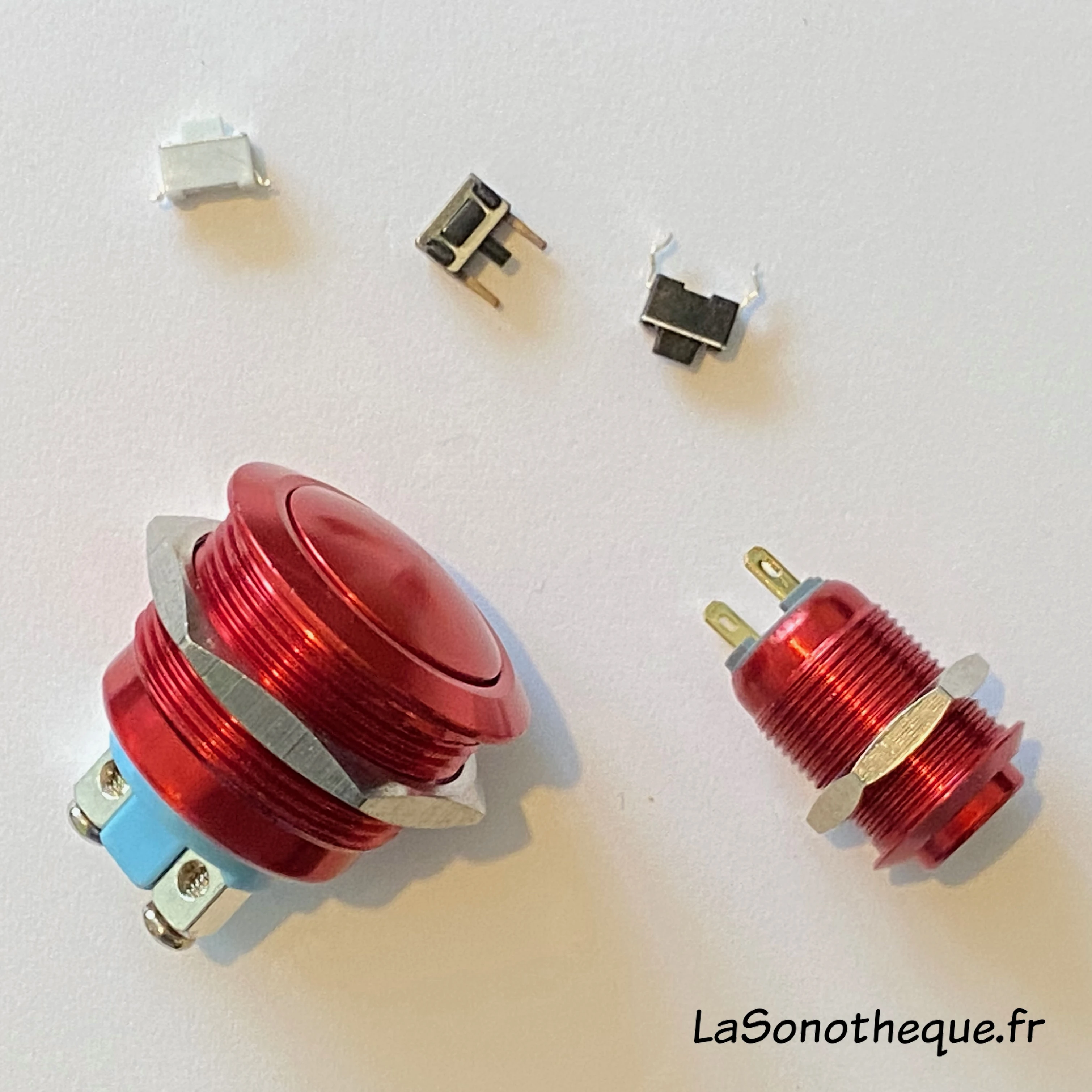

Des boutons poussoirs

Vous pouvez y mettre n'importe quels boutons poussoirs et ils permettront de faire des appuis court ou long, qui n'auront pas les mêmes fonctions.

Vous pouvez réutiliser de vieux boutons, de n'importe quelle taille, ou ceux de l'appareil que vous équipez, ou même des interrupteurs muraux domestiques. À vous de tester !

Des interrupteurs "On/Off" peuvent aussi avoir leurs avantages, mais je les déconseille aux novices.

En rouge, des résistances

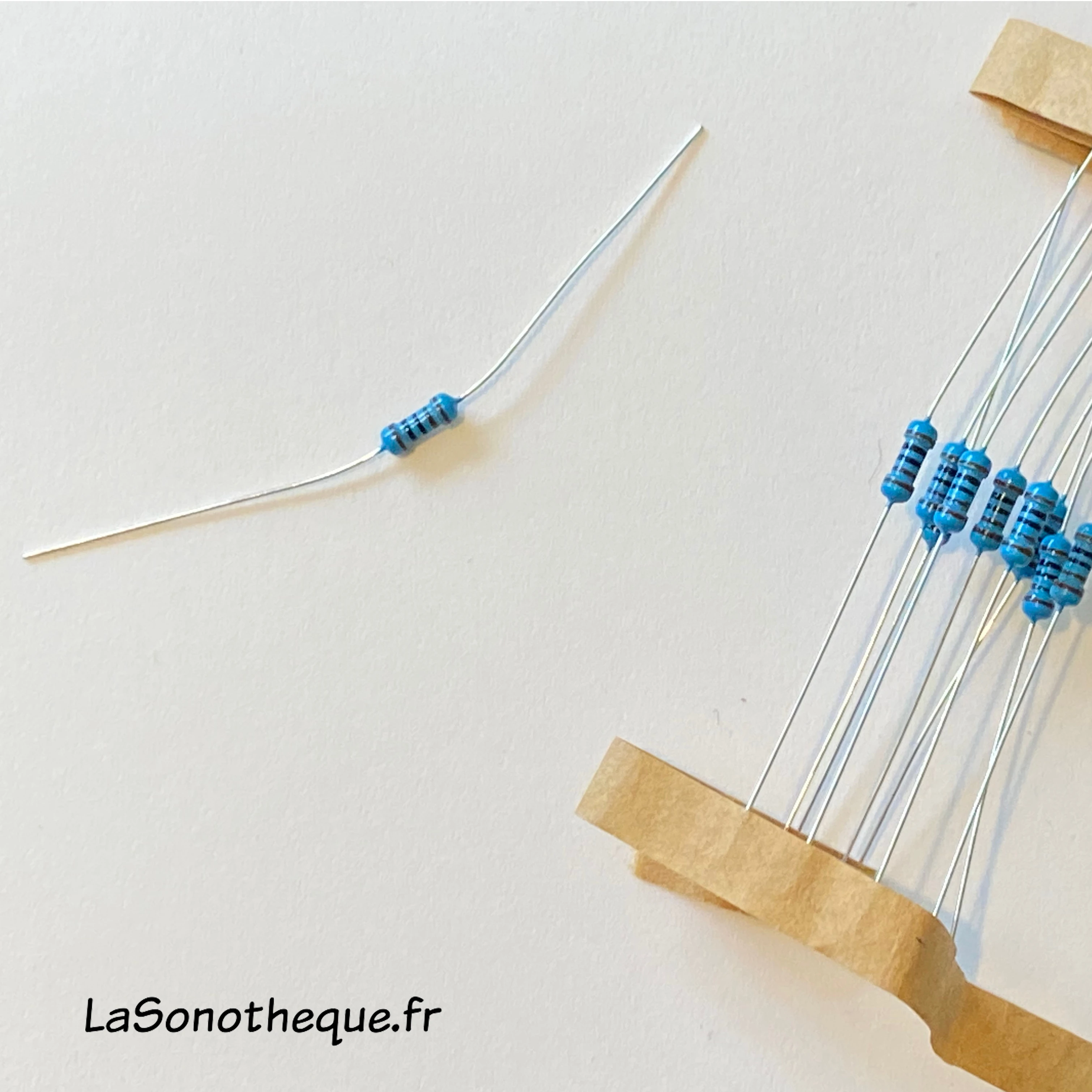

Des résistances

De petites résistances 1% sont parfaites. Elles ne coûtent pas cher du tout.

Il existe des kits (par ici, par exemple), pratique pour faire un prototype, ou bien des lots de 100 ou 200 résistances de valeur unique, à moins de 2€ (par ici, par exemple).

Si vous n'avez pas la bonne valeur de résistance, vous pouvez essayer de vous en approcher le plus possible (prendre 32 KΩ au lieu de 33 KΩ devrait aller), ou bien en mettre plusieurs en série (20 KΩ + 10 KΩ + 3 KΩ = 33 KΩ)

Valeurs

Vous pouvez mettre la ou les séries "Bouton + Résistance" que vous souhaitez.

Exemple 1 : Si vous ne souhaitez QUE la fonction "play fichier 4", il ne faudra mettre que la résistance R4 et son bouton en série sur le bornier 7.

Exemple 2 : Si vous ne souhaitez la fonction "play fichier 9" et "play fichier 13", il faudra mettre la résistance R15 et son bouton ainsi que la résistance R19 et son bouton, les deux ensembles en parallèle sur le bornier 8.

Reliés au bornier 7

  • R1 : "Fichier 1", une résistance de 0 (donc pas de résistance) + 1 bouton. À noter, que le bouton "Play" 6 déjà sur le circuit imprimé est un R1. C'est à dire qu'il a comme fonction de lancer le premier son.
  • R2 : "Fichier 2", une résistance de 3 KΩ + 1 bouton
  • R3 : "Fichier 3", une résistance de 6,2 KΩ + 1 bouton
  • R4 : "Fichier 4", une résistance de 9,1 KΩ + 1 bouton
  • R5 : "Fichier Précédent" si appui court (<1s.), "Volume -" si appui long (>1s.), une résistance de 15 KΩ + 1 bouton
  • R6 : "Fichier Suivant" si appui court (<1s.), "Volume +" si appui long (>1s.), une résistance de 24 KΩ + 1 bouton
  • R7 : "Play / Pause", une résistance de 33 KΩ + 1 bouton
  • R8 : "Lecture tous fichiers en boucle / Pause", une résistance de 51 KΩ + 1 bouton
  • R9 : Non utilisable sur ce module
  • R10 : "Mode de lecture : Interruptible ou Non-interruptible", une résistance de 200 KΩ + 1 bouton

Reliés au bornier 8

  • R11 : "Fichier 5", une résistance de 0 (donc pas de résistance) + 1 bouton
  • R12 : "Fichier 6", une résistance de 3 KΩ + 1 bouton
  • R13 : "Fichier 7", une résistance de 6,2 KΩ + 1 bouton
  • R14 : "Fichier 8", une résistance de 9,1 KΩ + 1 bouton
  • R15 : "Fichier 9", une résistance de 15 KΩ + 1 bouton
  • R16 : "Fichier 10", une résistance de 24 KΩ + 1 bouton
  • R17 : "Fichier 11", une résistance de 33 KΩ + 1 bouton
  • R18 : "Fichier 12", une résistance de 51 KΩ + 1 bouton
  • R19 : "Fichier 13", une résistance de 100 KΩ + 1 bouton
  • R20 : "Fichier 14", une résistance de 200 KΩ + 1 bouton

Exemples d'utilisations

Fruit'Sons

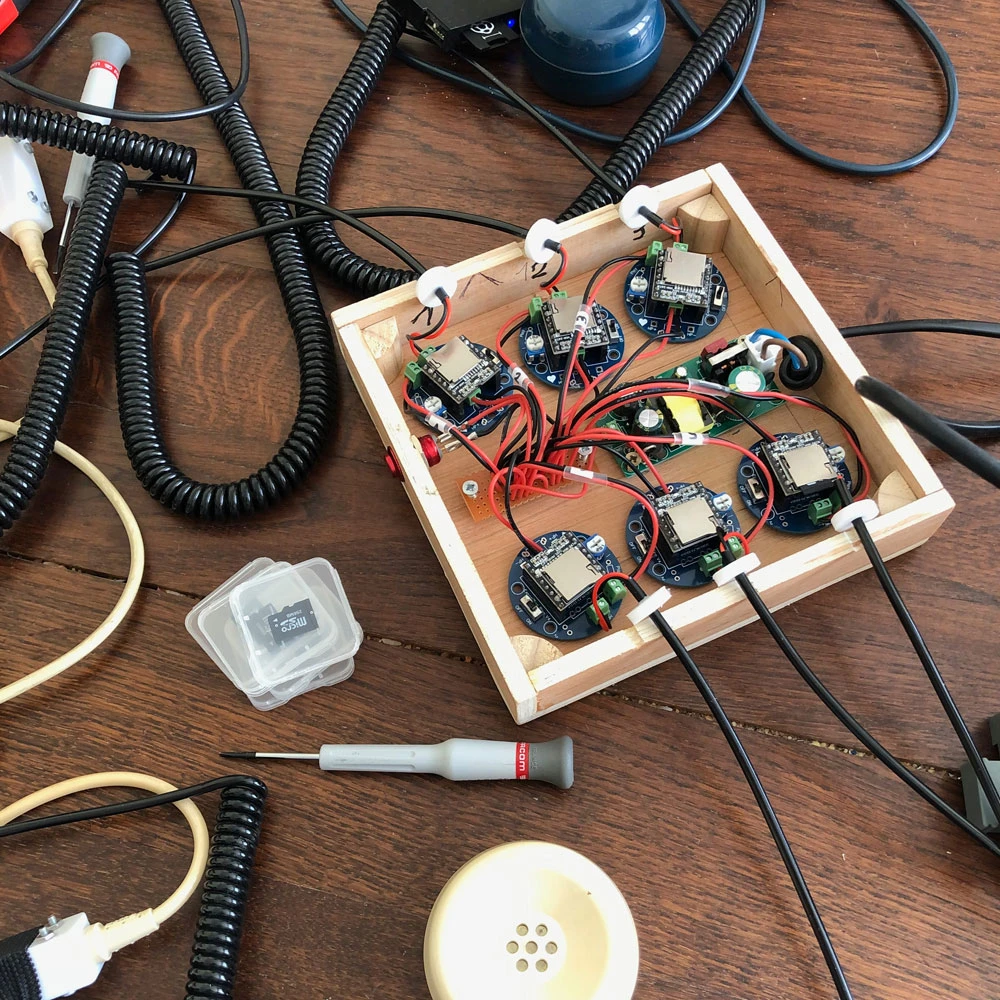

Mon Fruit'Sons

Il s'agit d'une de mes propres installations sonores : 6 écouteurs de téléphones anciens, pendus dans un arbre et qui proposent de déguster des fruits sonores à ceux qui ose les cueillir. L'utilisateur n'a rien à faire, juste porter l'écouteur à son oreille.

Une seule alimentation de 5 volts pour les 6 modules. Les 6 borniers 7 sont "court-circuités" pour lancer tous les fichiers, en boucle, à l'alimentation de l'installation.

Le vieux téléphone de Matthieu C.

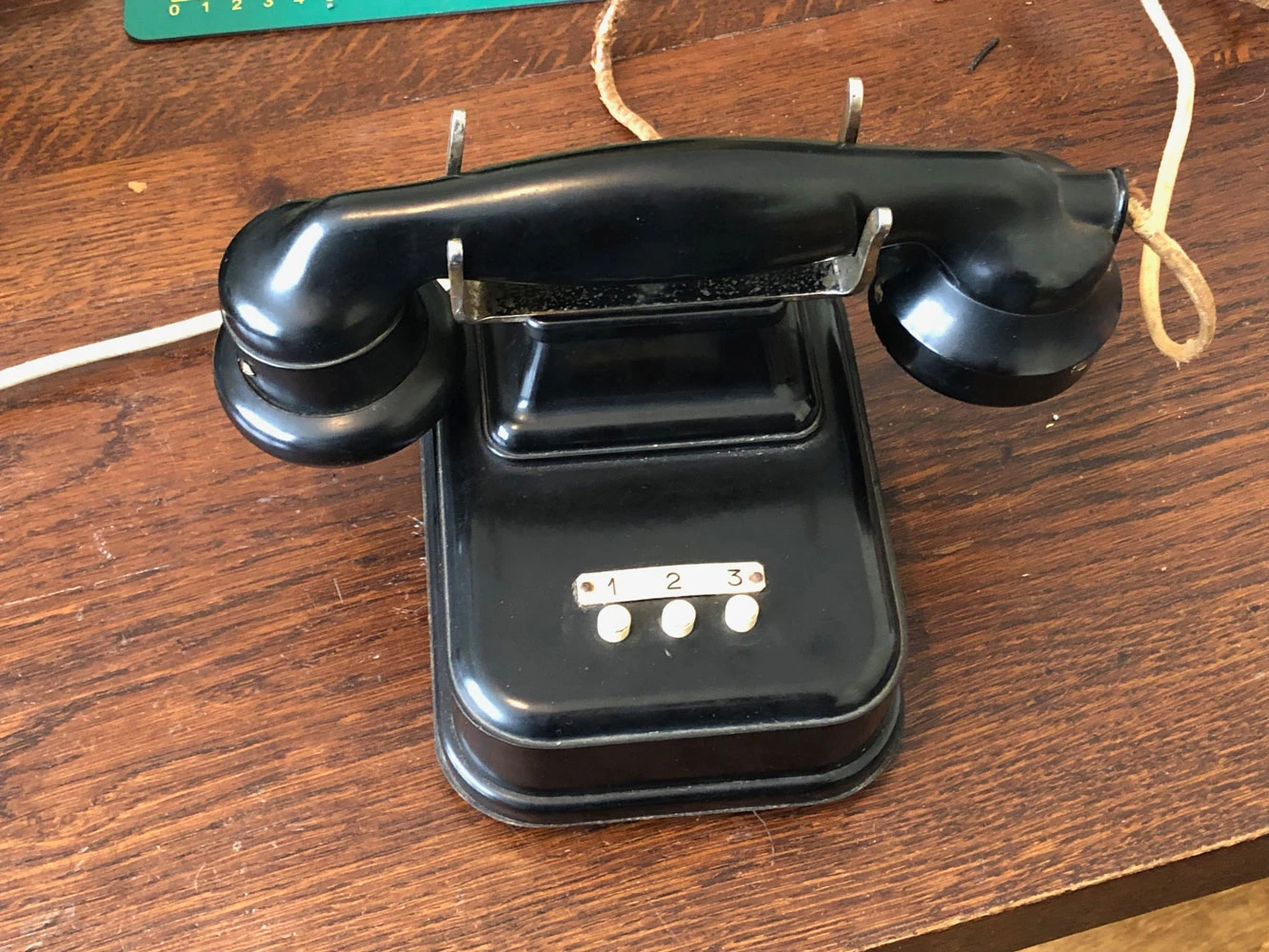

Le vieux téléphone de Matthieu C.

Voici un équipement que j'ai réalisé avec Matthieu C., un utilisateur de LaSonotheque venu faire une formation "électronique audio" directement chez moi, à sa demande.

À l'intérieur du téléphone, un Exposi'Son dont le bornier 7 est relié aux 3 boutons en parallèle. Le premier sans aucune résistance en série, le second avec une résistance (R2) de 3 KΩ en série et le troisième avec une résistance (R3) de 6,2 KΩ en série.

Sur la carte microSD, 3 fichiers : "0001.wav", "0002.wav" et "0003.wav".

Et le tour est joué !

Pour éviter la lecture en boucle des fichiers si l'utilisateur fait un appui long (> 1 seconde), les 3 fichiers sont constitués : du son, suivi de plus d'une heure de silence.

Radio de La Boîte à Outils

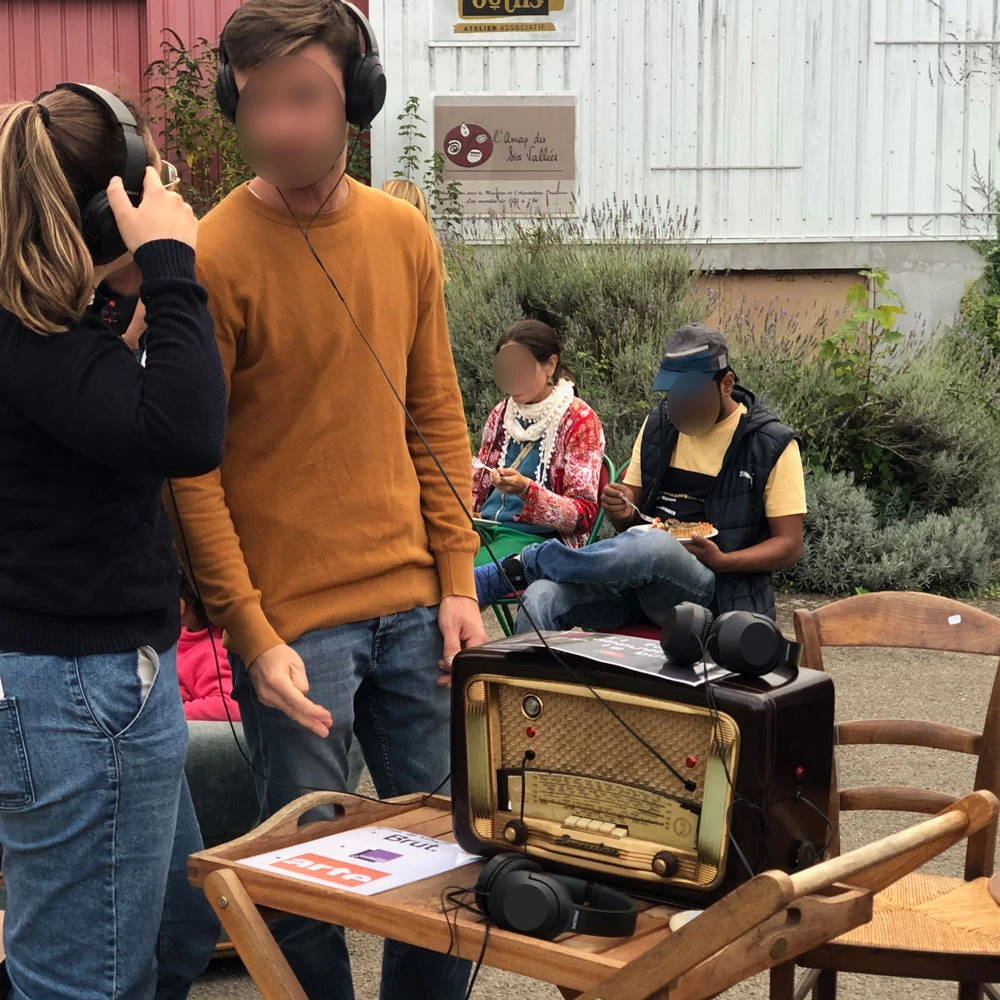

La radio de La Boîte à Outils

Une vieille radio que j'ai équipé avec/pour La Boîte à Outils de Nogent-le-Rotrou (28). Une alim, 4 modules, branchés sur 4 casques et 4 boutons permettant de mettre le fichier suivant.

Etc.

Vous avez une idée, et souhaitez savoir si elle est réalisable et comment ? N'hésitez pas à me contacter.

Problèmes, Résolutions & Idées

Si le DF Player est un génial petit lecteur qui équipe bon nombre de mes créations dont celle-ci, on rencontre de nombreux petits défauts qu'il est pourtant facile de contourner. Voici donc un dossier dédié à la résolution de tous les problèmes du DF Player Mini.

Versions

A chaque fois que je lance une nouvelle production, je fais quelques modifications sur le dessin du circuit imprimé. Parfois je fais une erreur (voir V2), mais j'essaye de répondre à la demande des utilisateurs. Donc n'hésitez pas à me contacter !

  • Septembre 2021 - V1 : Simple DF Player avec un ON/OFF et un volume. Permet la simple lecture en boucle du fichier 1 sur un H.P. de 3 Watt. Alim USB ou piles/accus AAA.
  • Décembre 2022 - V2 : Ajout d'une prise jack possible. Zut, j'ai fait une erreur de dessin au niveau du potentiomètre de volume ! 100 exemplaires inutilisables.
  • Décembre 2022 - V3 : Ajout de l'ADKey 1 et d'une possibilité d'alimentation post interrupteur.
  • Décembre 2023 - V4 : Ajout de l'ADKey 2 et d'un bouton play.
  • Janvier 2025 - V5 : Connecteur USB-C possible, protection anti-inversion de polarité et protection contre les court-circuit au niveau du jack.
  • Juin 2025 - V6 : Le jack est relié à la sortie "Line".
  • Juin 2025 - V6.1 : Petites retouches du dessin de la carte.
  • Décembre 2025 - V6.2 : Ajout d'un gros condensateur, une réserve d'énergie pour les sons forts.
  • Janvier 2026 - V6.3 : Ajout d'un petit condensateur qui filtre les parasites de l'alimentation.
  • Avril 2026 - V6.4 : Retouches de placement des composants.

Conclusion

L'utilisation de ce module est vraiment simple, mais au risque de me répéter : n'hésitez pas à me contacter si vous avez la moindre question sur le sujet !
