Lecteur Ambi'Son

Meilleure vente

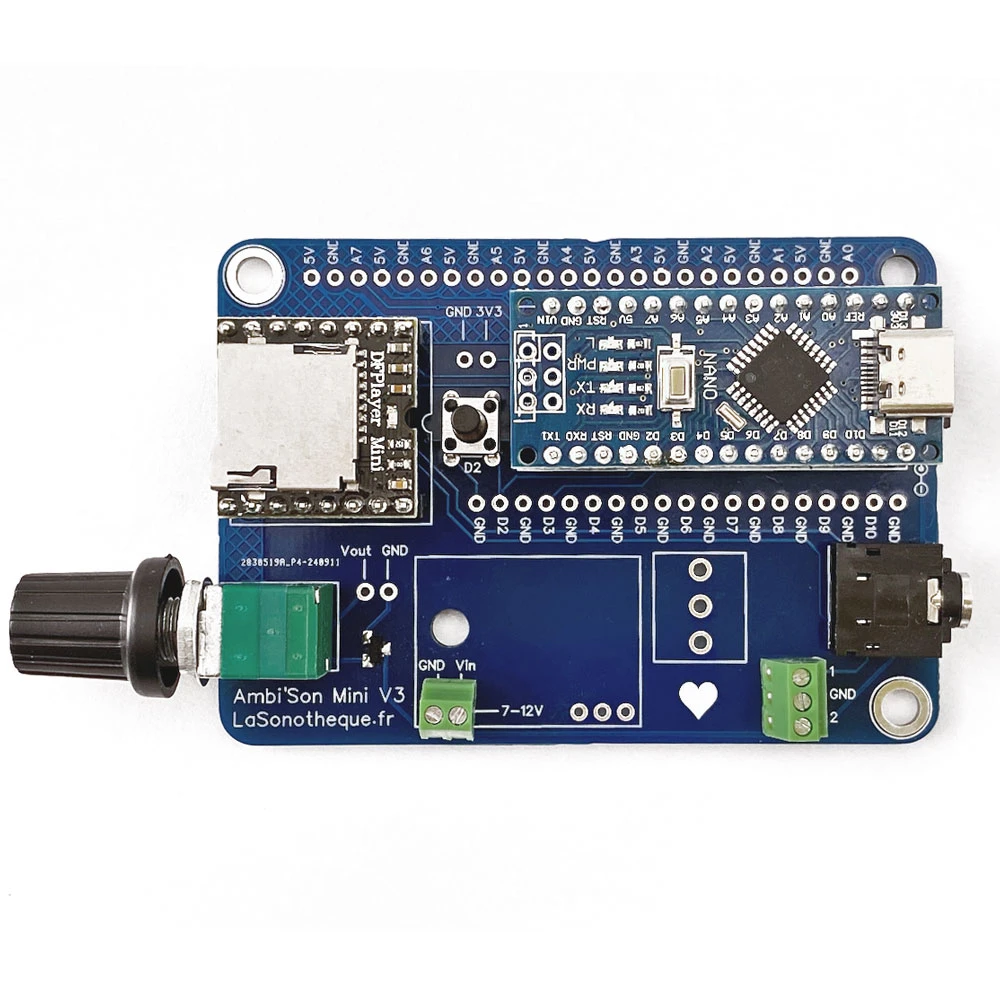

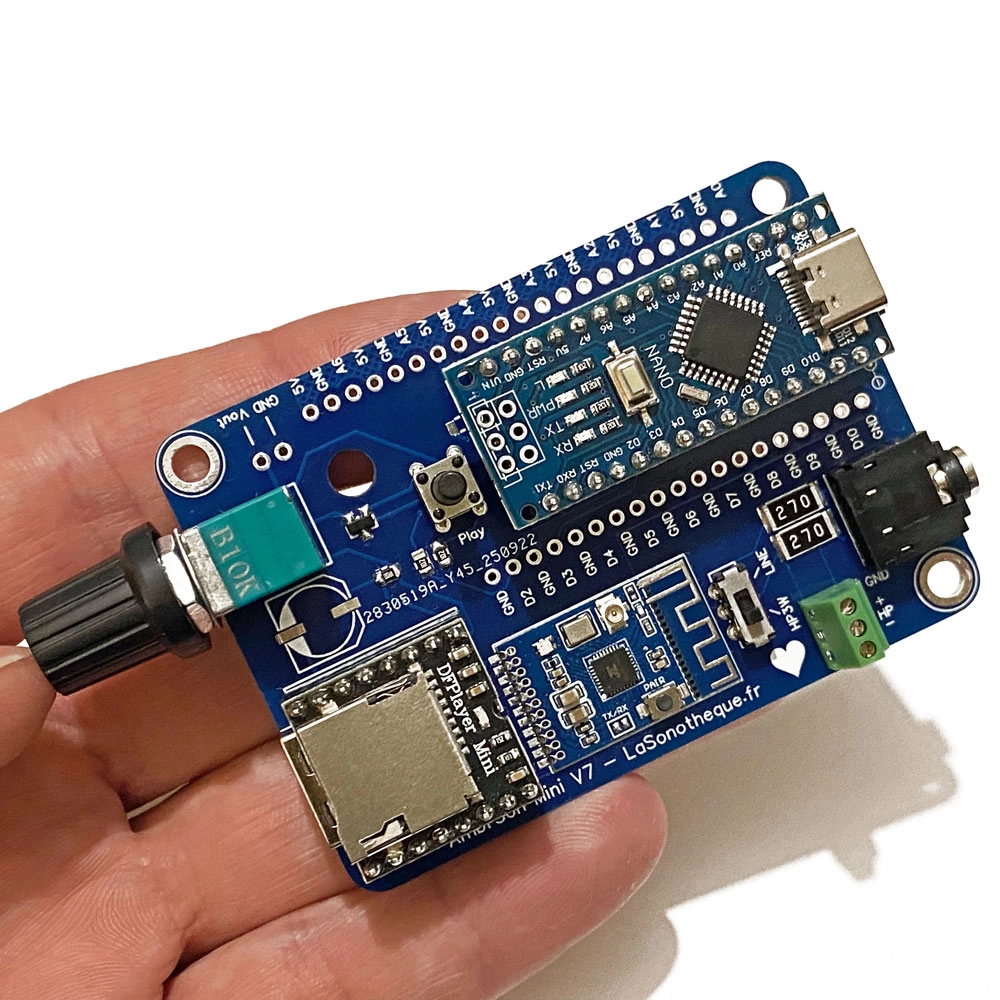

L'Ambi'Son est un lecteur audio autonome et stéréo qui lit les sons placés sur une carte microSD ou une clé USB (selon la version). Il prend en charge les fichiers MP3 et WAV. Conçu et fabriqué artisanalement par mes soins, il est pensé pour des projets comme : borne audio et muséographie, scénographie et installations sonores, objets interactifs, modélisme, etc.

Si vous êtes hermétique à la technique, contactez-moi, présentez-moi votre projet et je m'occuperai de tout. Ou bien répondez à quelques questions et la marche à suivre s'écrit toute seule : les options à cocher à la commande, le matériel à prévoir, la préparation de la carte, le nom à donner à chaque fichier et le câblage de vos boutons, borne par borne.

Utilisation simple

À l'allumage : reprise automatique du dernier mode utilisé (aléatoire ou ordre), en boucle infinie. Par défaut : aléatoire (sans doublon tant que tous les fichiers n'ont pas été joués).
Appui court : lit un seul fichier dans le mode en cours (aléatoire ou fichier suivant), puis silence.
Appui long (≥ 10 s) : bascule dans l'autre mode (aléatoire ↔ ordre), qui repart en boucle infinie.
Mémoire du mode : le dernier mode choisi est conservé, même après une coupure de courant.

Choisir vos options

Emplacement microSD : dispose d'un lecteur pour votre carte microSD.
Port USB-A : ajoute une prise USB-A pour lire les fichiers audio contenus sur votre clé USB.
Bluetooth : ajoute une sortie audio sans fil pour enceinte/casque.
AdKey : pour étendre facilement le nombre de boutons avec 1 ou 2 modules Exten'Son.
I2C : Prise permettant de relier 1 à 8 "Expan'Son".
Protection : Kit à monter soi-même, il protège le circuit de votre Ambi'Son. Voir en vidéo

Vous ne savez pas lesquelles cocher ? Dites-moi ce que votre installation doit faire.

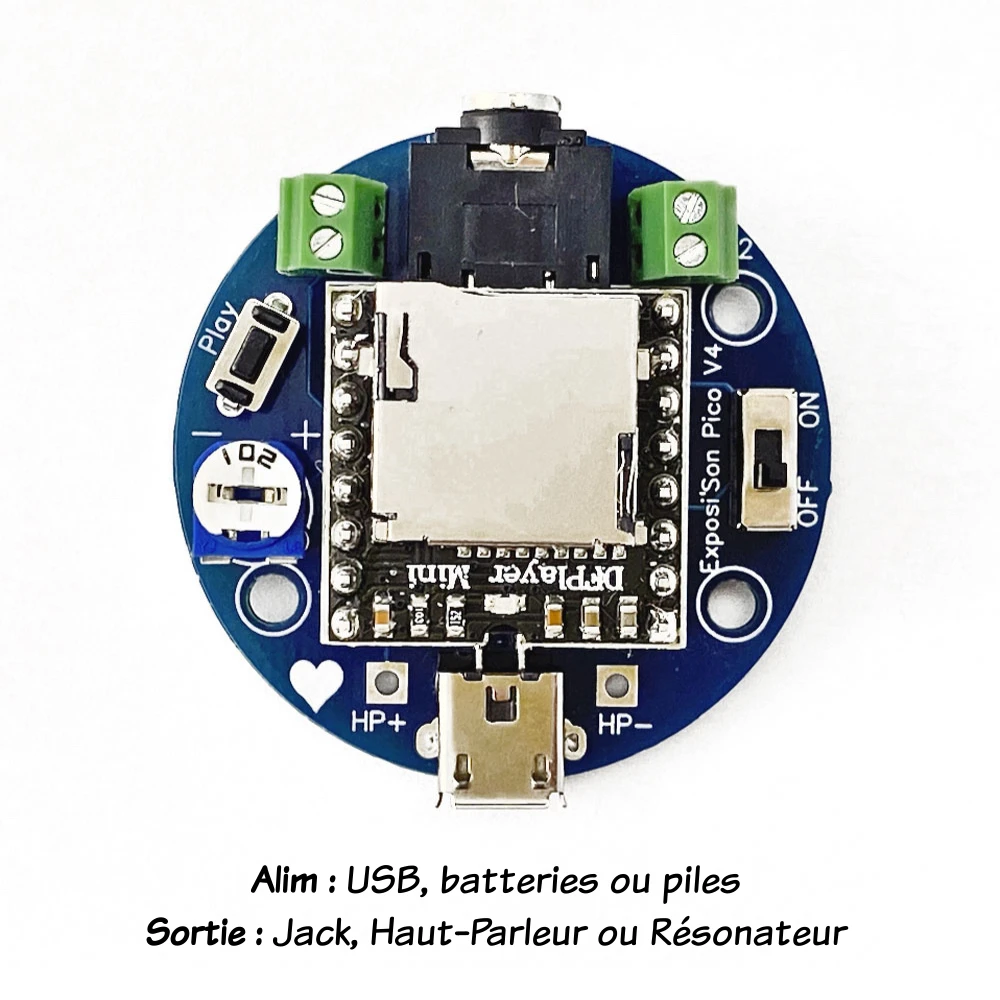

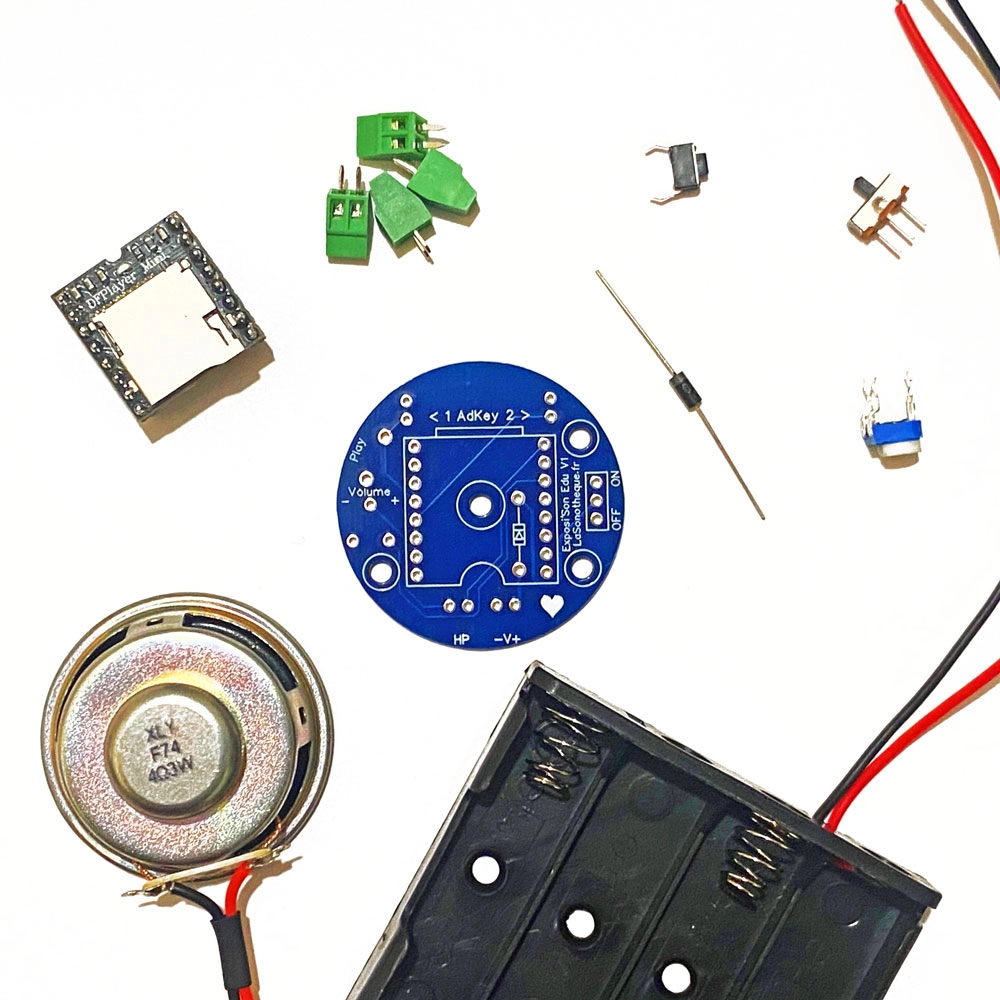

Si vous cherchez un module plus simple et encore moins cher, tournez-vous vers mon "Exposi'Son". Besoin d'aide pour choisir entre l'un ou l'autre ?

Musée, collectivité ou entreprise : devis et facture sur demande.

À partir de
39,00 €

Cet article est en stock

Paiement sécurisé Expédié rapidement Livraison à partir de 5 € (détails) Conçu et fabriqué en France Retours 14 jours (CGV)

Très polyvalent, mais il faut un peu de temps pour appréhender toutes les options. Une fois en place, ça tourne sans souci.

La version Bluetooth est un vrai plus pour éviter les câbles. L'ensemble des accessoires à acheter séparément fait vite grimper la note, mais le module en lui-même est parfait.

En 2023, nous avons acheté 7 exemplaires de la version 2 pour une scénographie dans notre musée, et nous sommes plus que satisfaits. L'intégration dans notre exposition permanente a été un jeu d'enfant. Sur 5 des unités, notre équipe technique a reliée entre 2 et 10 boutons lumineux pour déclencher des sons spécifiques dans des casques. Le résultat est à la fois interactif et immersif pour les visiteurs, le rendu sonore est impeccable, et les visiteurs interagissent de manière fluide avec le dispositif. Je recommande vivement ce produit pour tout projet interactif dans un cadre muséal.

Infos complémentaires

Tous types de projets sont possibles. Besoin d'un conseil (faisabilité, choix de version, réalisation, suggestion, question...) : contactez-moi. Et si vous souhaitez mon aide pour bricoler, j'accueille dans mon atelier.

Voici quelques exemples de ce qu'il est possible d'en faire :

Ambison borne sonore boite outils nogent rotrou 10 ans — 10 ans de la Boîte à Outils de Nogent-le-Rotrou (28)

Un prototype de Géocache sonore — 10 ans de la Boîte à Outils de Nogent-le-Rotrou (28)

Protection, en option

L'Ambi'Son est initialement vendu nu, sans protection. Il est donc fortement recommandé de lui fabriquer un boîtier pour éviter tout contact avec des éléments conducteurs (risque de court-circuit). C'est le cas de toutes les cartes semblables, comme la "Touch Board" de Bare Conductive, la "Teensy Audio Shield", ou la "Audio FX Sound Board" d'Adafruit, par exemple.

Dorénavant, je propose un kit de protection composé de 2 plaques de bois découpées au laser, 1 échasse en bois pour le bouton poussoir, 8 entretoises, 8 vis et 4 patins pour protéger le circuit. Il s'agit d'un kit à monter soi-même.

Alimentation

Je vous conseille d'alimenter l'Ambi'Son par sa fiche DC (5,5 × 2,1 mm, dite « DC5521 ») : sur le secteur avec une alimentation DC en version « Prise Europe > 9 V », ou sur une powerbank avec la version « USB-C > 9 V ». Évitez l'USB-C du Nano : l'interrupteur du potentiomètre ne coupe plus l'alimentation, et les sorties Vout, 5 V et 3,3 V ne sont pas disponibles.

Sur powerbank, attention à la mise en veille. L'Ambi'Son consomme plus que l'Exposi'Son (100 à 200 mA), mais pas toujours assez : certaines powerbanks coupent leur sortie quand la consommation baisse, par exemple au casque, à faible volume ou pendant les silences entre deux lectures. Le module s'arrête alors sans prévenir.

Vous avez le temps ? Testez d'abord votre powerbank seule, en conditions réelles : même sortie audio, même volume, et en laissant le module au repos un bon moment. Si elle ne coupe pas, c'est gagné.
Pas le temps de tester, ou rien ne doit s'arrêter ? Ajoutez un anti-veille : il garde la powerbank allumée, sans aucun réglage.

Certaines powerbanks proposent un mode « Always-on » ou « faible courant » (prévu pour les objets connectés) : si la vôtre en a un, activez-le, il peut suffire.

Volume

Le volume se règle avec le potentiomètre, de 0 à 100 %. Tourné à fond vers la gauche, jusqu'au clic, il éteint aussi le module (uniquement s'il est alimenté par la prise DC ou le bornier à vis, pas par l'USB-C du Nano).

Pratique, mais à double tranchant dans un lieu public : un visiteur peut baisser le son au minimum, voire éteindre la borne sans le vouloir. Sur demande, je peux monter un potentiomètre sans interrupteur et relever le volume minimum à 10 ou 20 % par le programme. Ainsi, la borne reste toujours audible.

Musées, collectivités et professionnels

Je fournis devis et factures sur demande, avec dépôt sur Chorus Pro pour les organismes publics et paiement par virement (TVA non applicable, art. 293 B du CGI). Chaque module étant fabriqué à la main, écrivez-moi pour une commande en nombre : nous conviendrons ensemble du délai.

Utilisation détaillée

Lisez la notice d'utilisation complète.
Obtenez votre marche à suivre : les options à commander, le matériel, les fichiers et le câblage, selon ce que doit faire votre installation.

Vous trouverez encore plus d'informations un peu plus bas sur cette page.

Exposi'Son ou Ambi'Son ?

	Exposi'Son	Ambi'Son
Sons lancés par un bouton	Jusqu'à 14, avec des Exten'Son.	Jusqu'à 20 avec des Exten'Son, et jusqu'à 128 avec des Expan'Son.
Ordre de lecture	Dans l'ordre des fichiers.	Dans l'ordre ou au hasard, au choix.
Sortie audio	Mono. Jack 3,5 mm non amplifié, haut-parleur 3 W ou résonateur, au choix à la commande.	Stéréo sur jack, ou mono amplifié 3 W sur bornier, au choix par un sélecteur. Bluetooth en option.
Lumières, relais, capteurs	Non : il ne fait que lire des sons.	Oui, par les broches D6 à D12 du Nano, ou par des cartes Expan'Son. Nécessite de programmer le Nano.
Programmable	Non : son comportement est figé.	Oui, par son Nano, un clone d'Arduino. Reprogrammable à volonté.
Alimentation	USB-C ou micro-USB, ou 3,2 à 5 V : piles AA, AAA, ou accu 18650.	Fiche DC 5,5 × 2,1 mm ou bornier à vis, 7 à 16 V. Ou l'USB-C du Nano (déconseillé).
Pour quel usage	Installations temporaires, itinérantes, ou à cacher dans un petit objet.	Installations permanentes, et tout projet qui doit réagir à son public.

Caractéristiques techniques

Choisir ses options et l'installer, en quelques questions
Notice d'utilisation complète
Alimentation :

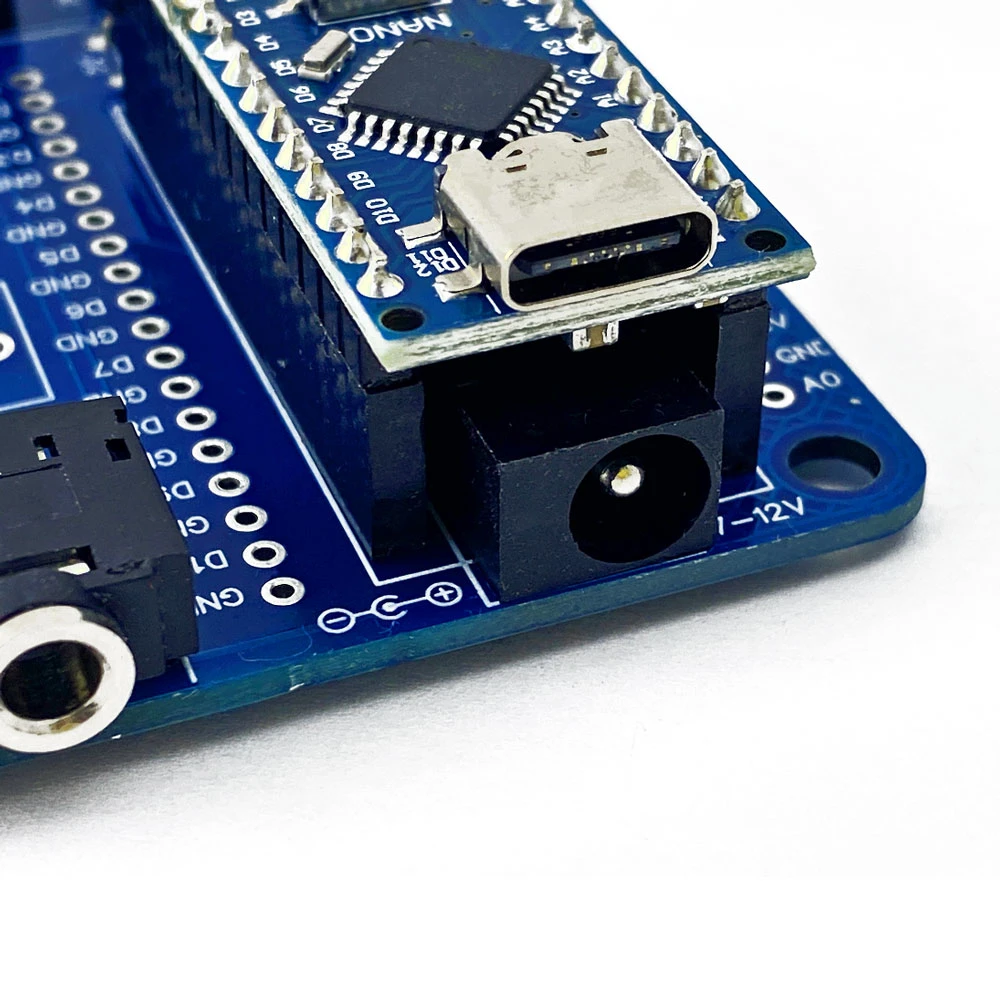

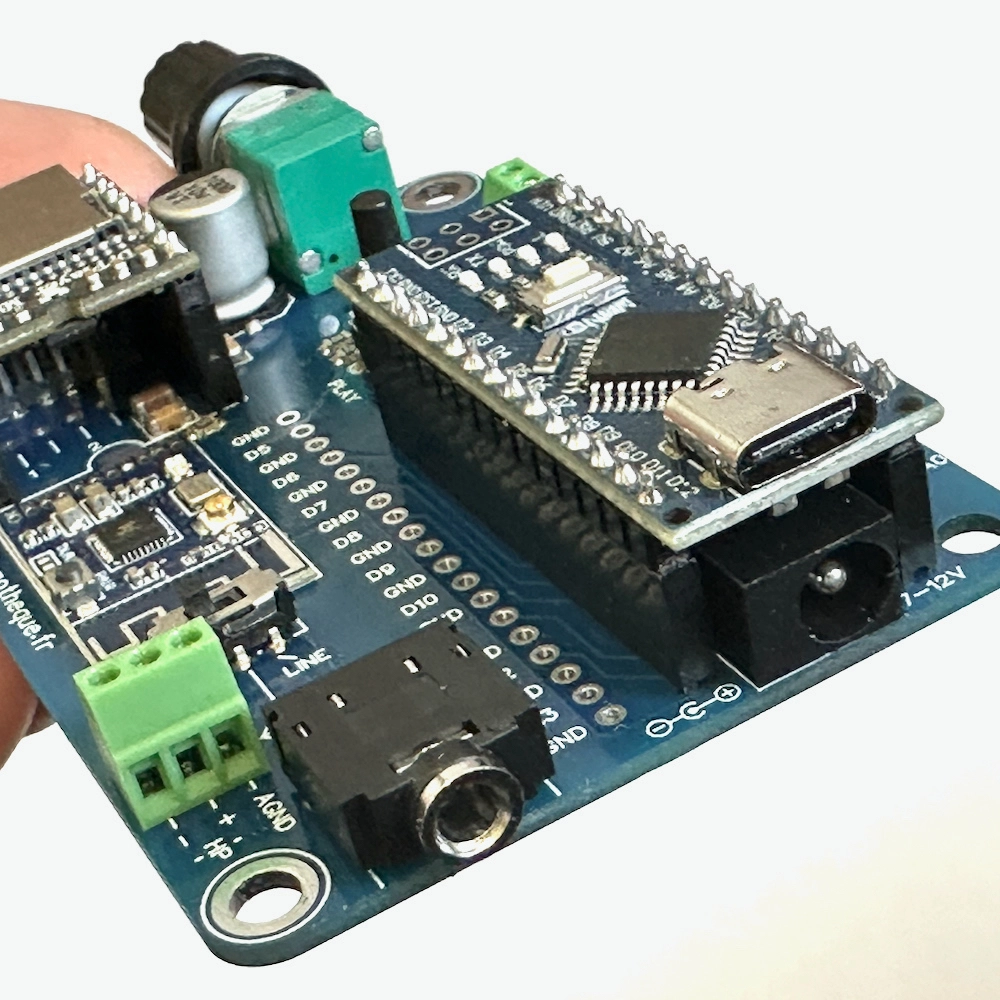

- Fiche DC standard (5,5 × 2,1 mm, dite "DC5521"), en courant continu de 7 à 16 V, recommandée : sur secteur ou sur powerbank (voir « Alimentation »)
- Bornier à vis, en courant continu de 7 à 16 V
- USB-C (via l'interface du Nano), déconseillé (voir « Alimentation »)
Entrées/Sorties : quelques broches du Nano accessibles (certaines sont déjà utilisées par le module)
Programmation du Nano via USB-C grâce à Arduino IDE. Mon programme est déjà chargé pour une utilisation simple : je le fais évoluer trop souvent pour en publier une version ici, alors demandez-le-moi et je vous envoie la dernière.

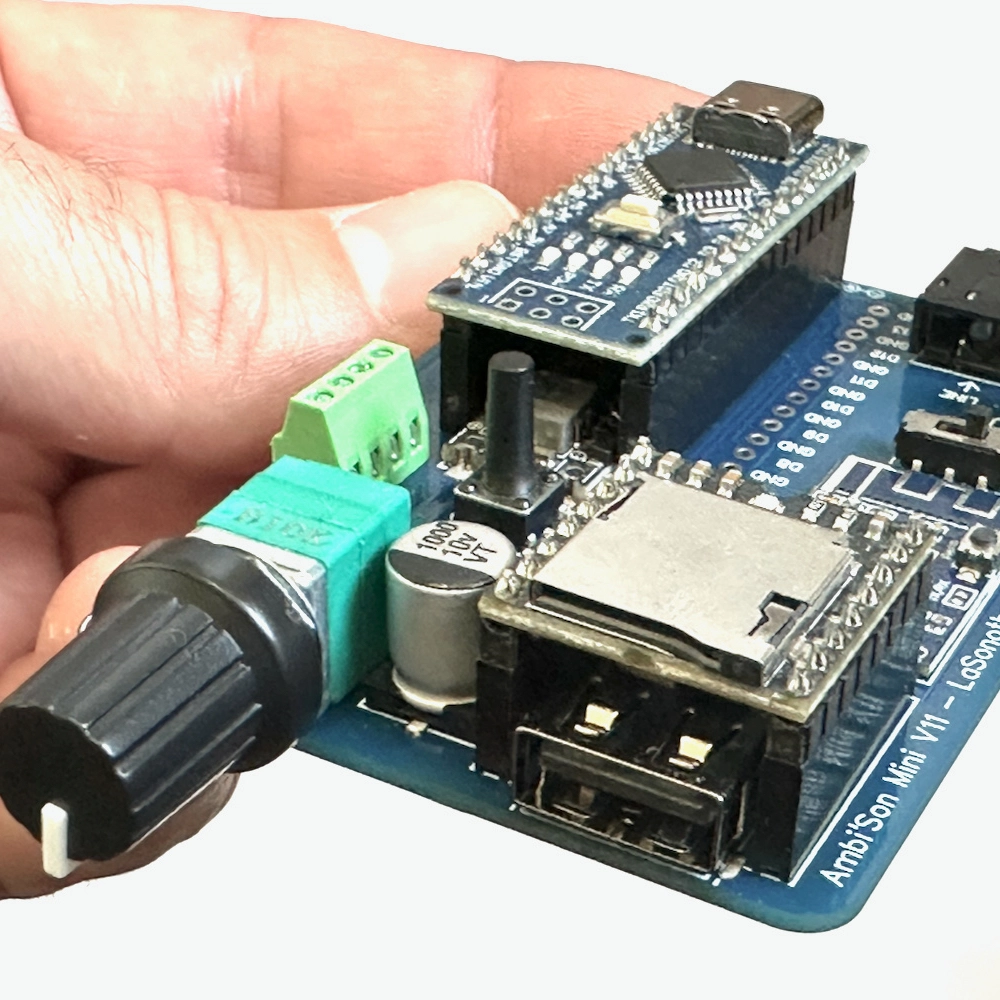

Lecteur audio : véritable DFPlayer Mini de DFRobot.
Support : carte microSD et/ou clé USB (selon version, vendues séparément), jusqu'à 32 Go
Formats : .mp3 de préférence, ou .wav (16 bits / 48 kHz max)
Canaux :
- Stéréo en sortie Line
- Mono en sortie Speaker (gauche et droite mixées)
Lecture, choix via bouton poussoir :
- En boucle, aléatoire
- En boucle, dans l'ordre
- Une fois, un seul fichier
Sorties audio : LINE (pour brancher 1 à 4 casques comme celui-ci, celui-ci, ça ou ça + un répartiteur, ou un amplificateur externe) ou SPK 3 W (amplifié 3 W sous 4 ohms), au choix grâce à un sélecteur.
Volume : potentiomètre de 0 à 100 % (réglage numérique), avec interrupteur marche/arrêt en butée gauche. Voir le paragraphe « Volume »
Sorties audio disponibles :
- Jack 3,5 mm
- Bornier à vis
- Bluetooth (en option, un seul récepteur possible)
Consommation : entre 100 mA et 200 mA selon votre montage. Je conseille l'usage d'une alimentation capable de fournir 500 mA minimum.

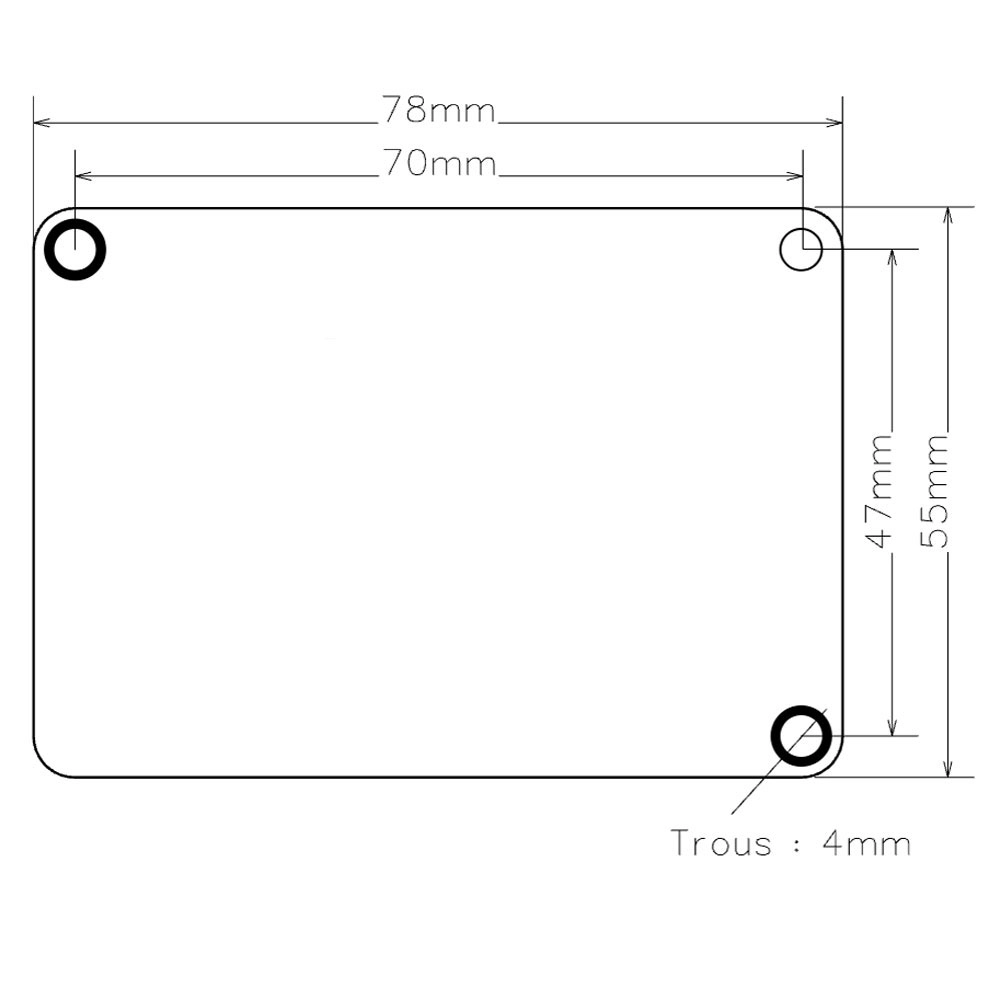

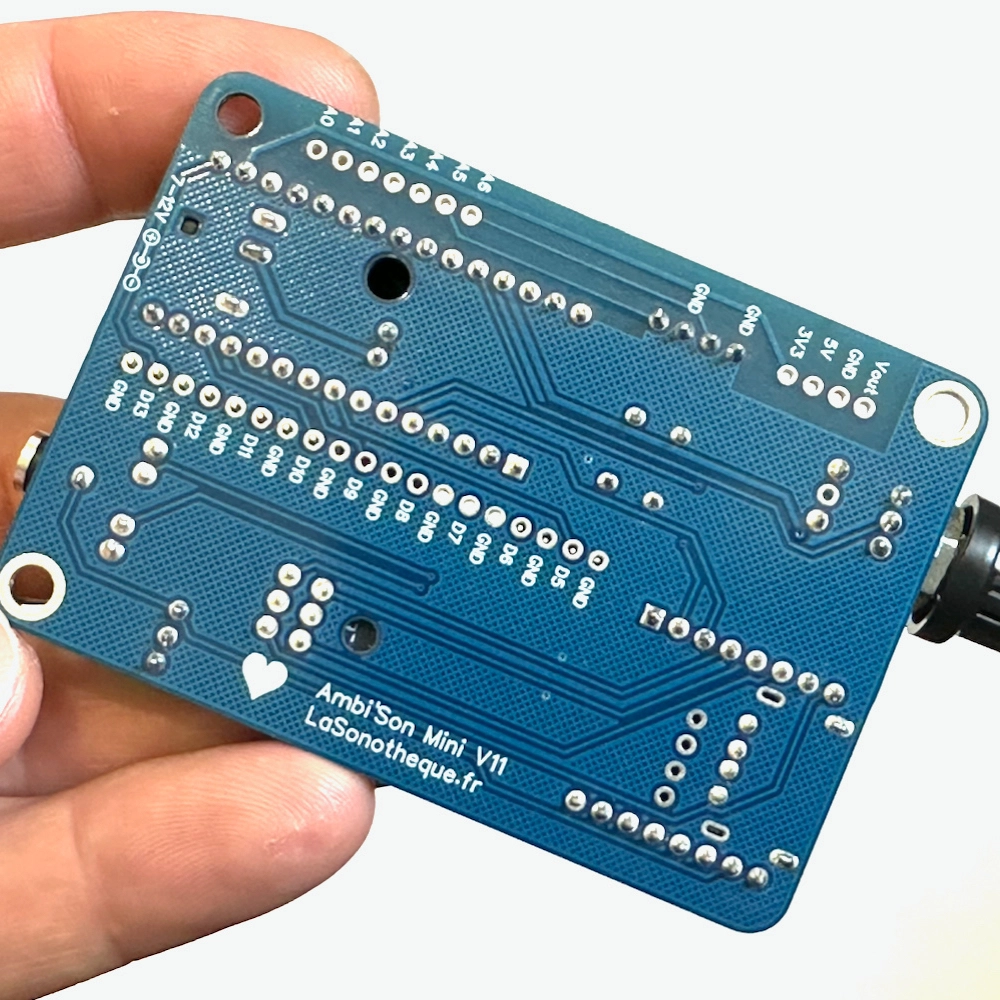

Dimensions : 78 mm × 55 mm (potentiomètre et jack exclus), 20 mm d'épaisseur. Détails des perçages : voir la dernière image.
Sensible à l'humidité et à la pluie : à utiliser en intérieur, ou protégé.
Fabriqué artisanalement par moi-même.

Inclus

Module Ambi'Son (version choisie)
Programme préchargé (utilisation simple)
Un kit de protection en bois (si l'option est choisie)

Non inclus

Indispensable pour démarrer :

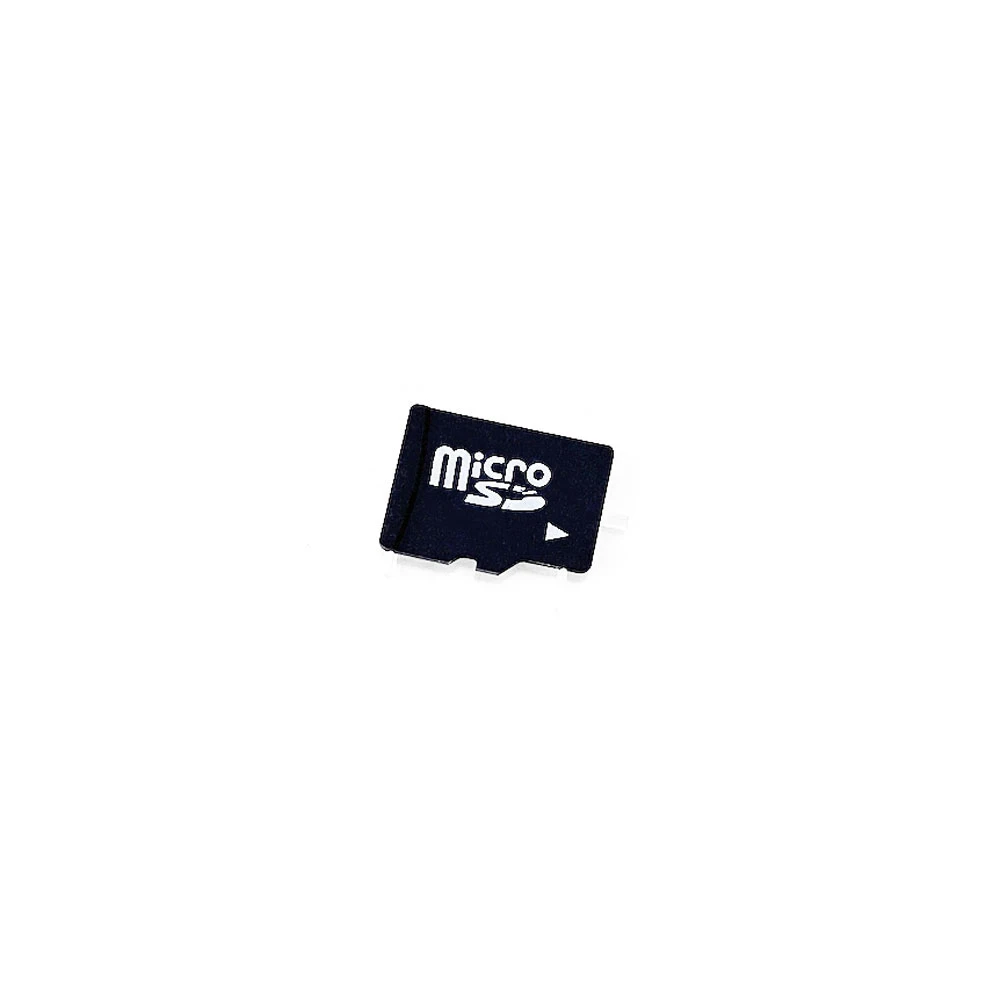

Carte microSD (ou clé USB), pour contenir vos sons

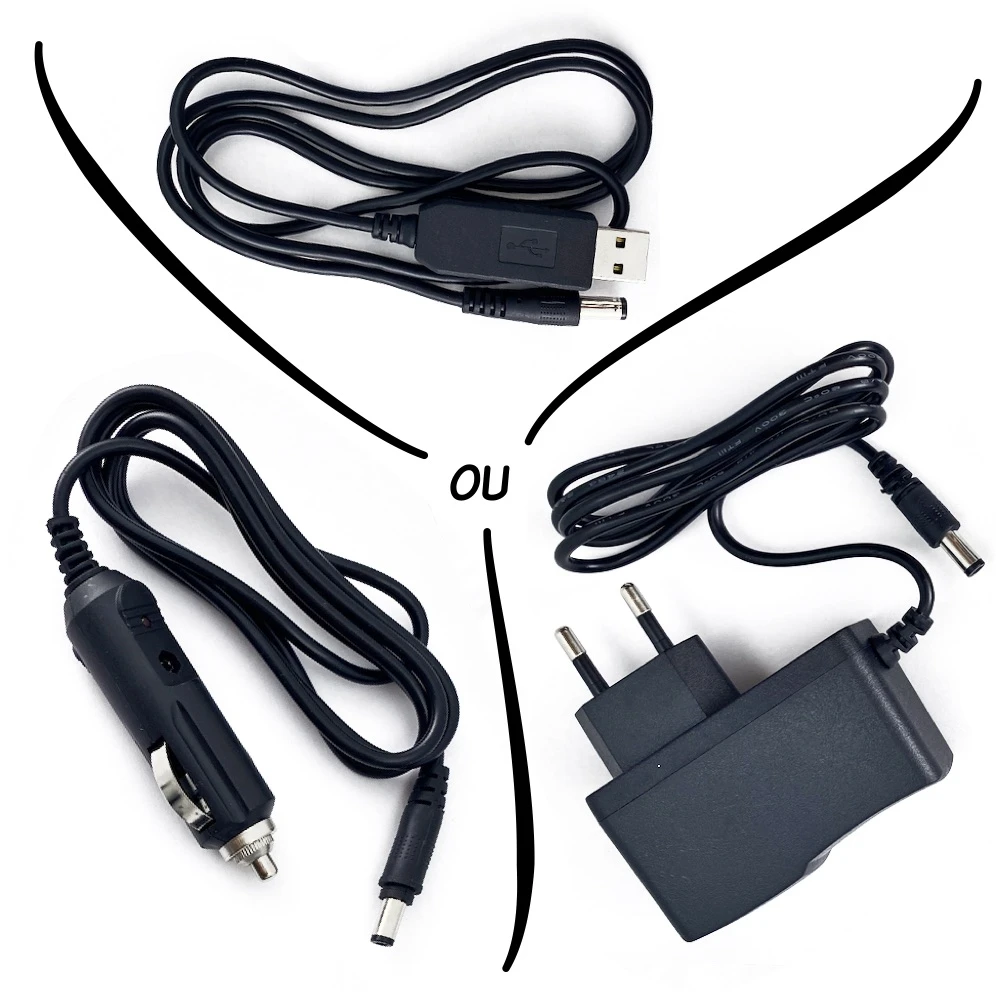

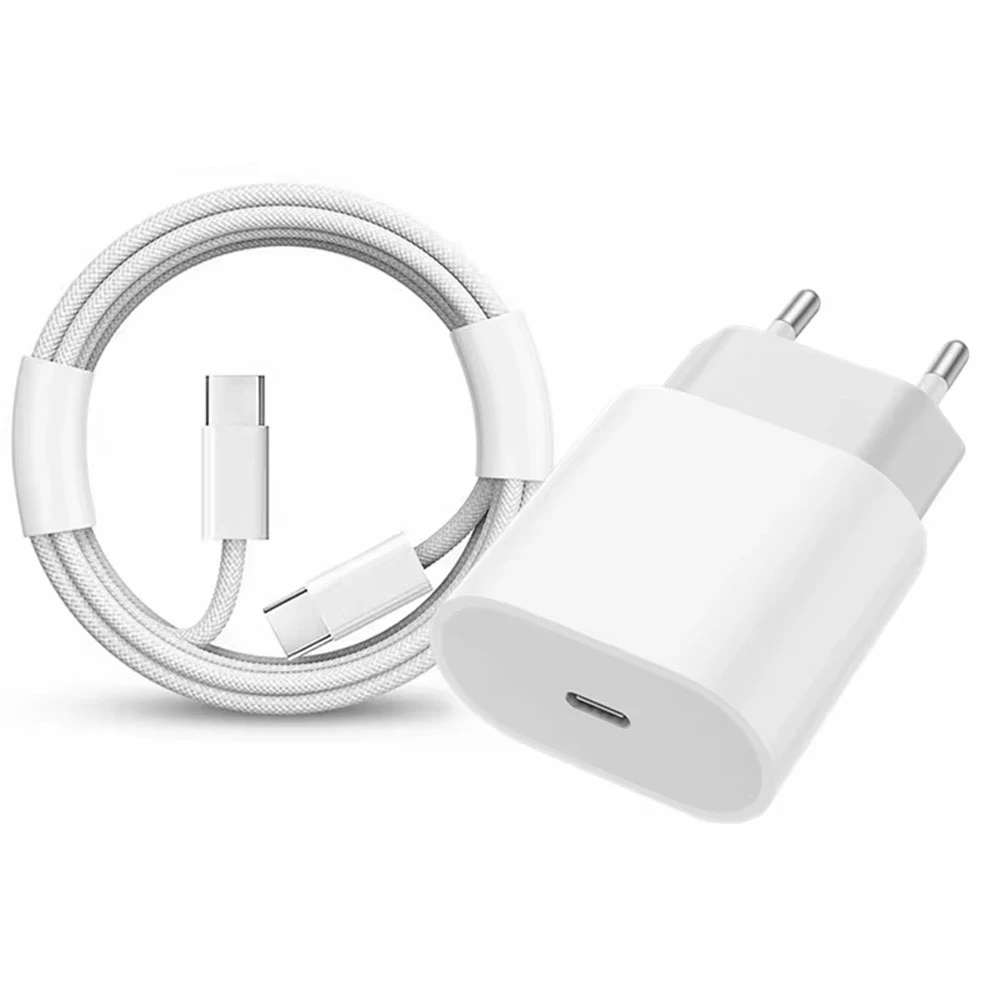

Alimentation DC, pour l'alimenter sur secteur ou sur powerbank

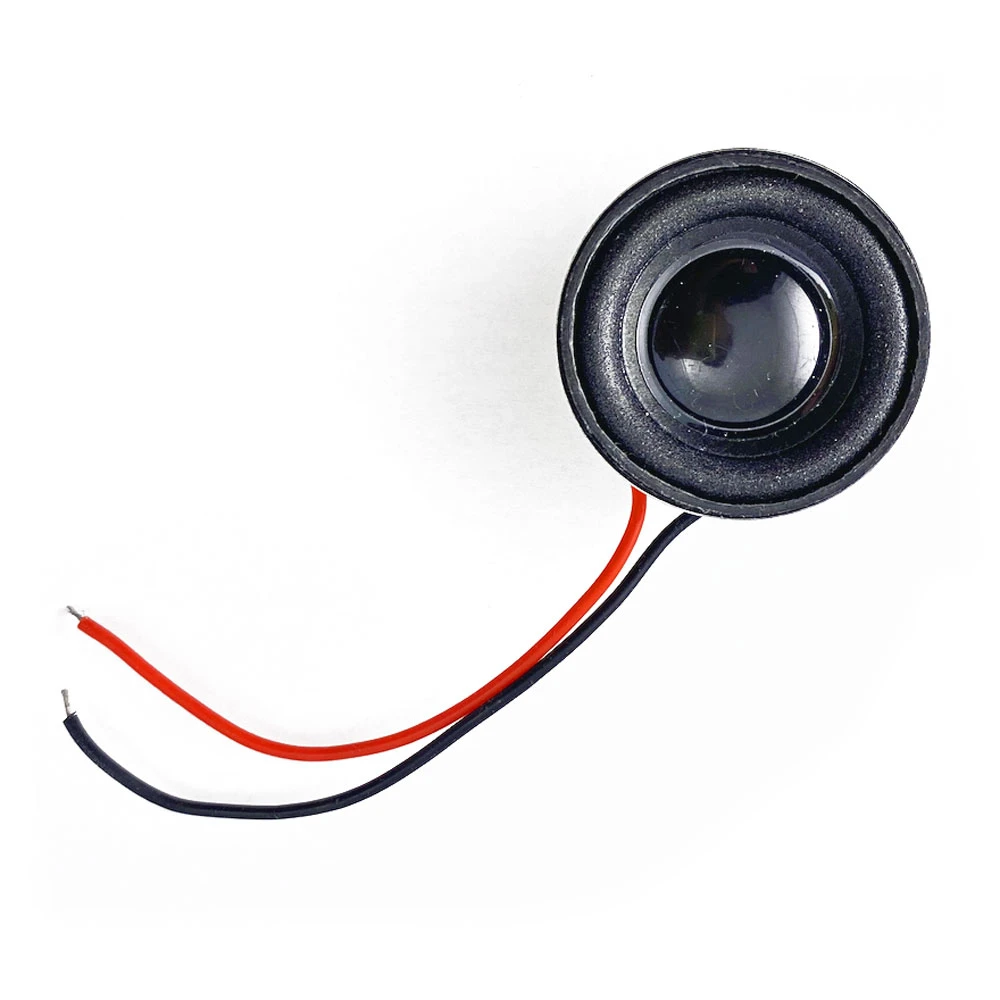

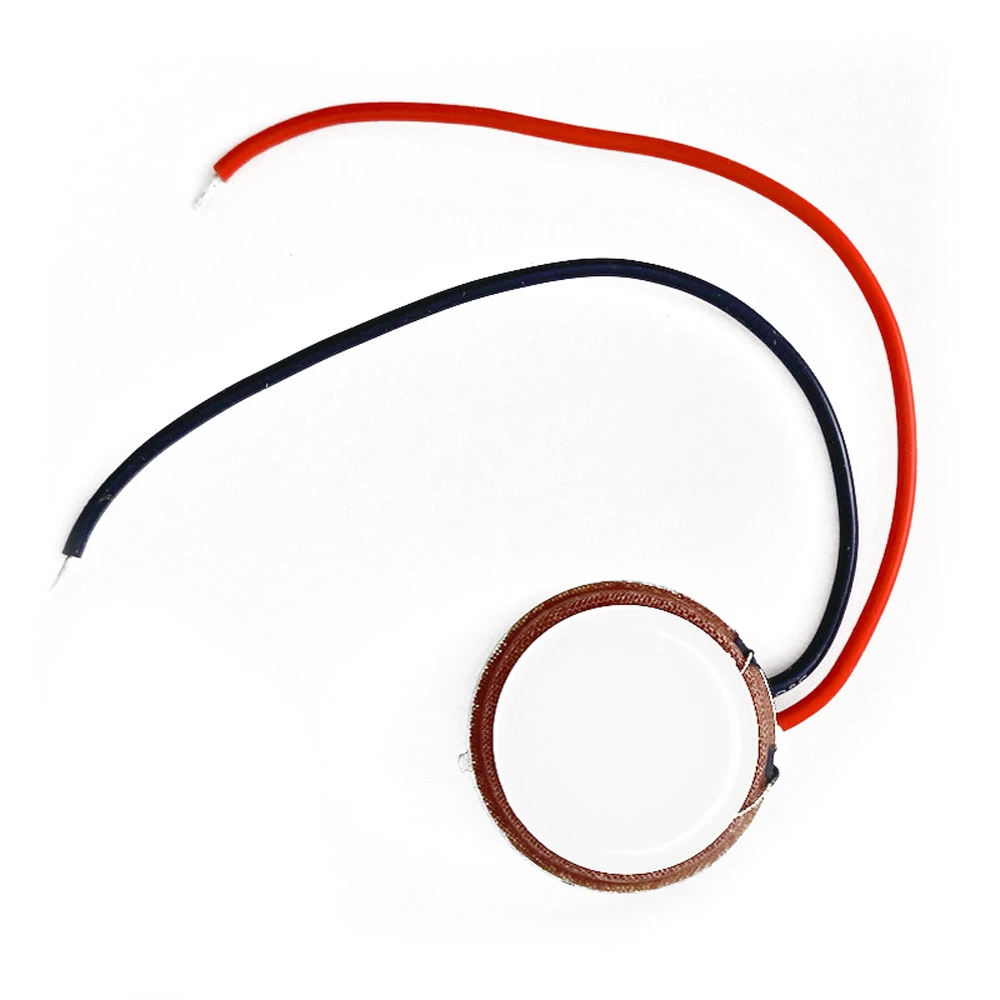

De quoi écouter : haut-parleur ou résonateur 3 W, casque, enceinte ou amplificateur

Selon votre projet :

Boutons poussoirs, pour lancer vos sons

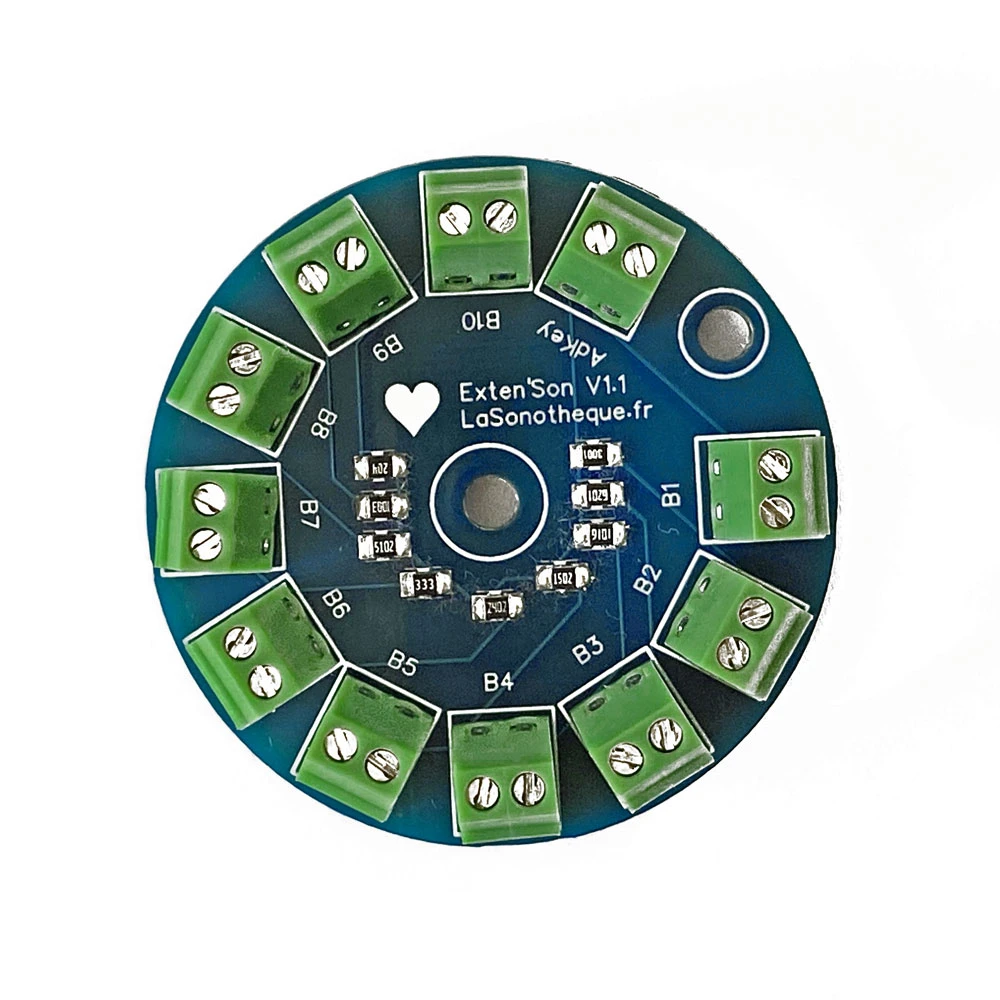

Exten'Son, pour ajouter facilement des boutons, sur les entrées AdKey
Expan'Son, pour ajouter 16 entrées/sorties (boutons, LED, relais…) par carte via le bus I2C, jusqu'à 128 en cascade

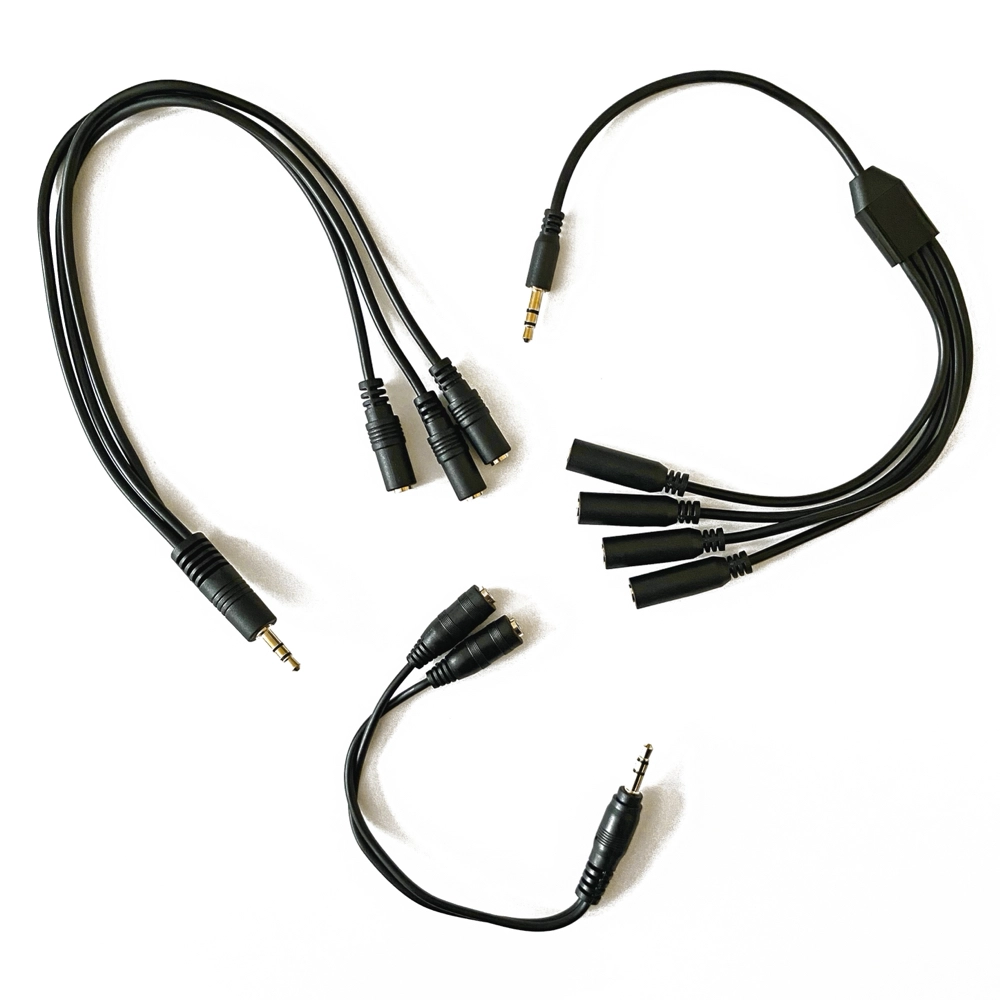

Répartiteur jack, pour brancher jusqu'à 4 casques
Transmi'Son, pour brancher un amplificateur externe sans bourdonnement lorsqu'il partage l'alimentation du module, et/ou pour en régler le volume
Anti-veille, pour éviter qu'une powerbank ne se mette en veille

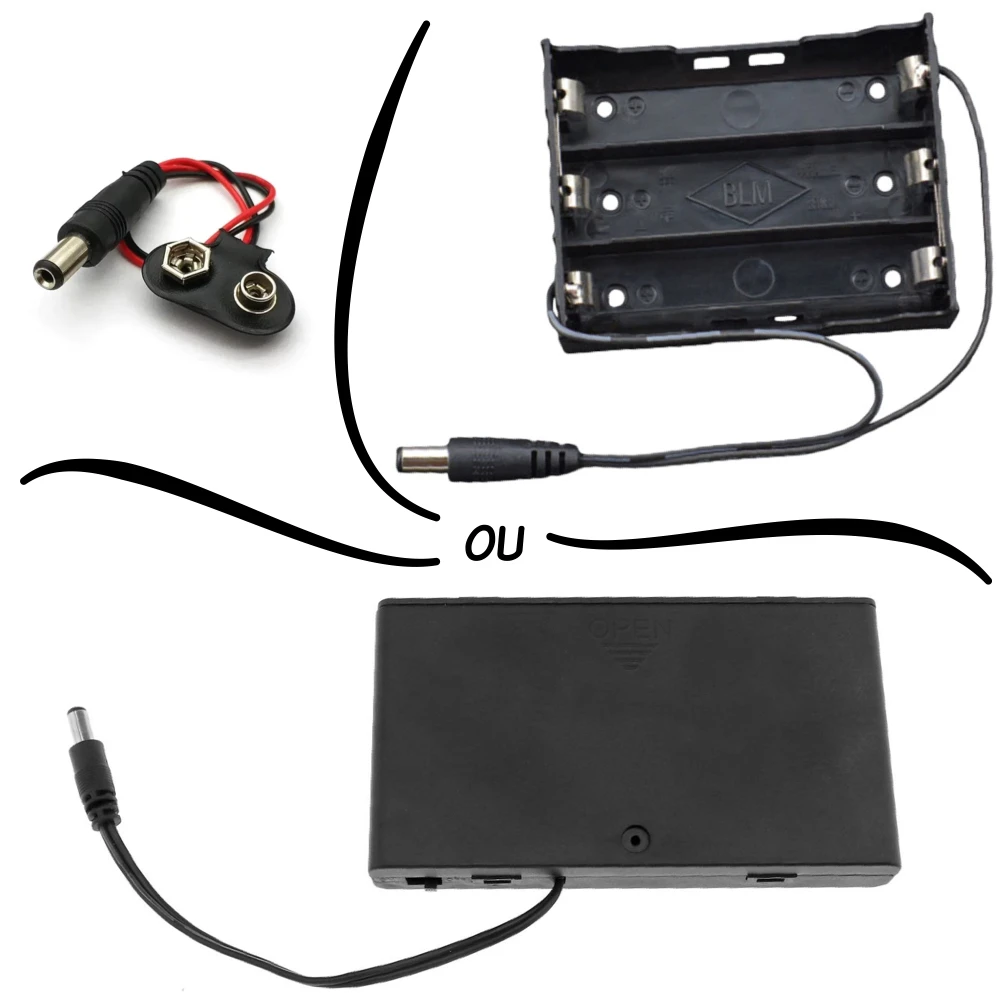

Boîtier à piles, pour l'alimenter avec des piles ou batteries

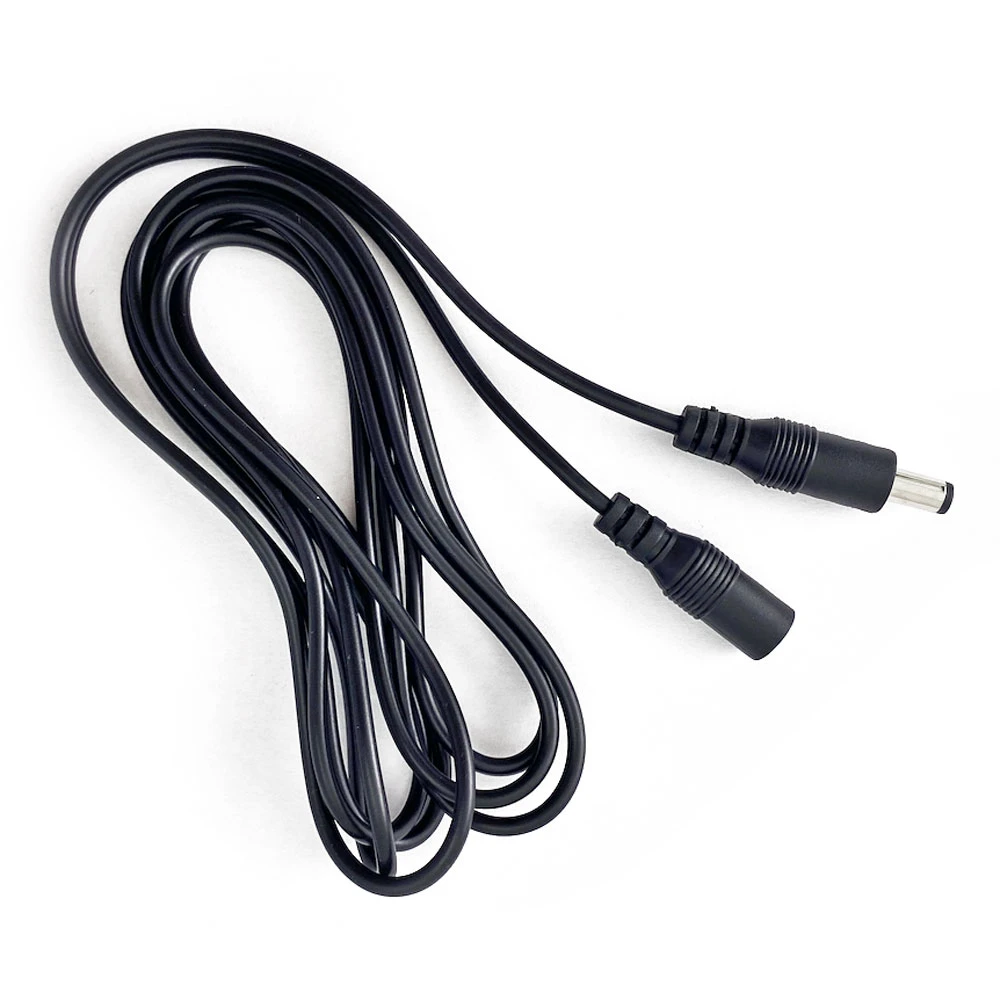

Rallonge d'alimentation DC, pour éloigner l'alimentation du module

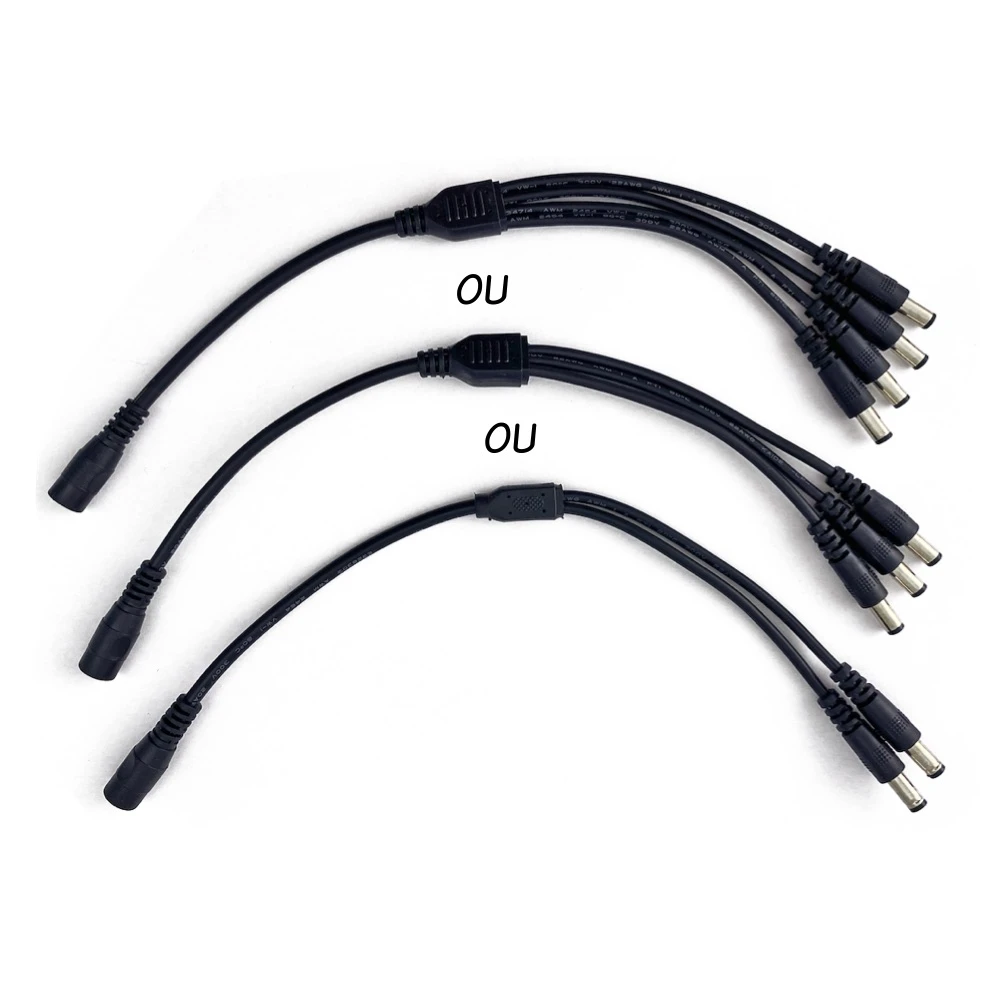

Répartiteur d'alimentation DC, pour brancher plusieurs modules sur une seule alimentation
Boîtier fermé

Photos, vidéos, composants, couleurs, version, etc. : non contractuels.

Certifications, sécurité et recyclage →

Questions fréquentes

Peut-on déclencher chaque son avec un bouton ?

Oui. En plus du bouton de lecture présent sur la carte, l'option AdKey permet d'ajouter facilement des boutons avec un ou deux modules Exten'Son, jusqu'à 20. Pour aller au-delà, l'option I2C accueille 1 à 8 Expan'Son, soit jusqu'à 128 boutons. Dans une expo ou un musée, on relie ainsi plusieurs boutons, chacun déclenchant son propre son.

Quels fichiers et quels supports peut-on utiliser ?

L'Ambi'Son lit les fichiers MP3 et WAV, depuis une carte microSD ou une clé USB selon la version choisie. Rangez-les dans un dossier « mp3 » et nommez-les 0001.mp3, 0002.mp3, etc. : chaque son est appelé par son nom, quel que soit l'ordre de copie. Le support (carte ou clé) est vendu séparément.

Faut-il un boîtier de protection ?

Le module est vendu nu. Fabriquer un boîtier est vivement conseillé pour éviter tout court-circuit au contact d'un élément conducteur. Un kit de protection, à monter soi-même, est proposé en option.

Comment l'alimenter, sur secteur ou sur powerbank ?

Par sa fiche DC, de préférence. Sur secteur, prenez l'alimentation DC en version « Prise Europe > 9 V » ; sur powerbank, la version « USB-C > 9 V ». Certaines powerbanks se mettent toutefois en veille quand la consommation est basse (au casque, à faible volume, entre deux lectures). Si vous avez le temps, testez en conditions réelles ; sinon, ajoutez un anti-veille, qui la garde allumée.

Faut-il savoir programmer ?

Non. Mon programme est déjà chargé pour une utilisation simple : lecture en boucle, au hasard ou dans l'ordre, et un son par bouton. La programmation du Nano (Arduino IDE, via USB-C) ne sert que pour aller plus loin, par exemple commander des lumières ou des relais.

Un visiteur peut-il couper le son ?

Tourné à fond vers la gauche, jusqu'au clic, le potentiomètre éteint le module : cet interrupteur est électrique, le programme ne peut donc pas le supprimer. En revanche, sur demande, je peux installer un potentiomètre sans interrupteur. Le volume, lui, est réglé numériquement : je peux aussi modifier le programme pour relever le volume minimum à 10 ou 20 %. Avec ces deux modifications, la borne reste toujours audible.

Peut-on en commander plusieurs pour un musée ou une collectivité ?

Oui. Je fournis devis et factures sur demande, avec dépôt sur Chorus Pro pour les organismes publics et paiement par virement. Chaque module étant fabriqué à la main, écrivez-moi pour convenir du délai selon la quantité.
