Télé'Son (kit)

Infos complémentaires

Tous types de projets sont possibles. Besoin d’un conseil (faisabilité, choix de version et options, réalisation, suggestion, question...) : contactez-moi. Si vous souhaitez mon aide physique pour bricoler, j'accueille dans mon atelier.

Même si ma carte est simplifiée au maximum, il est nécessaire d'être équipé d'un fer à souder. Savoir programmer le Nano n'est pas obligatoire, mais nécessaire si vous souhaitez un résultat personnalisé.

En détail

Attention

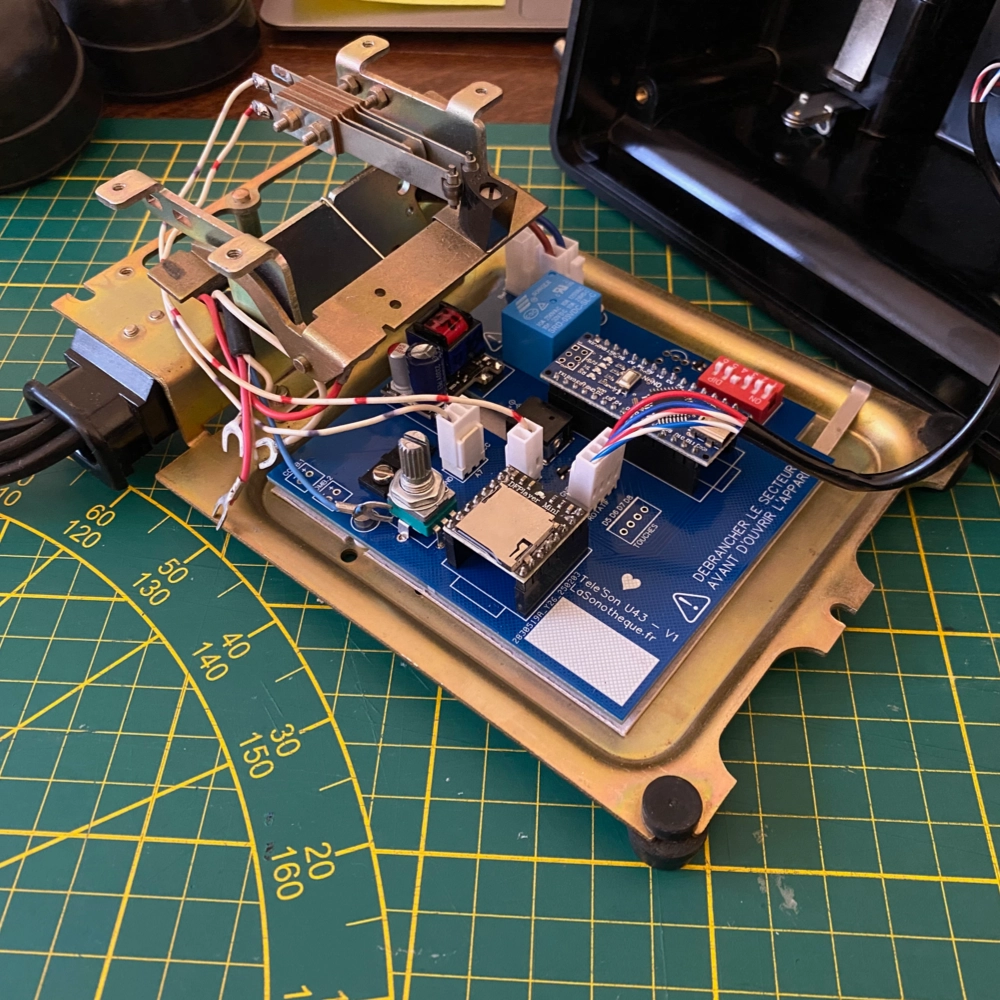

Le module est vendu sans boîtier. Il est nécessaire de bien l'installer dans votre ancien téléphone avant de l'alimenter pour ne pas risquer un court-circuit.

Alimentation

La carte s'alimente sur secteur (avec un adaptateur), powerbank, piles, accus ou allume-cigare, via une fiche DC standard (5,5 mm x 2,1 mm, dite "DC5521") : de 7 à 16 volts pour le kit S63, de 7 à 12 volts pour le kit U43. Je recommande le 9 volts, qui chauffe moins.

Clavier à touches ou cadran rotatif

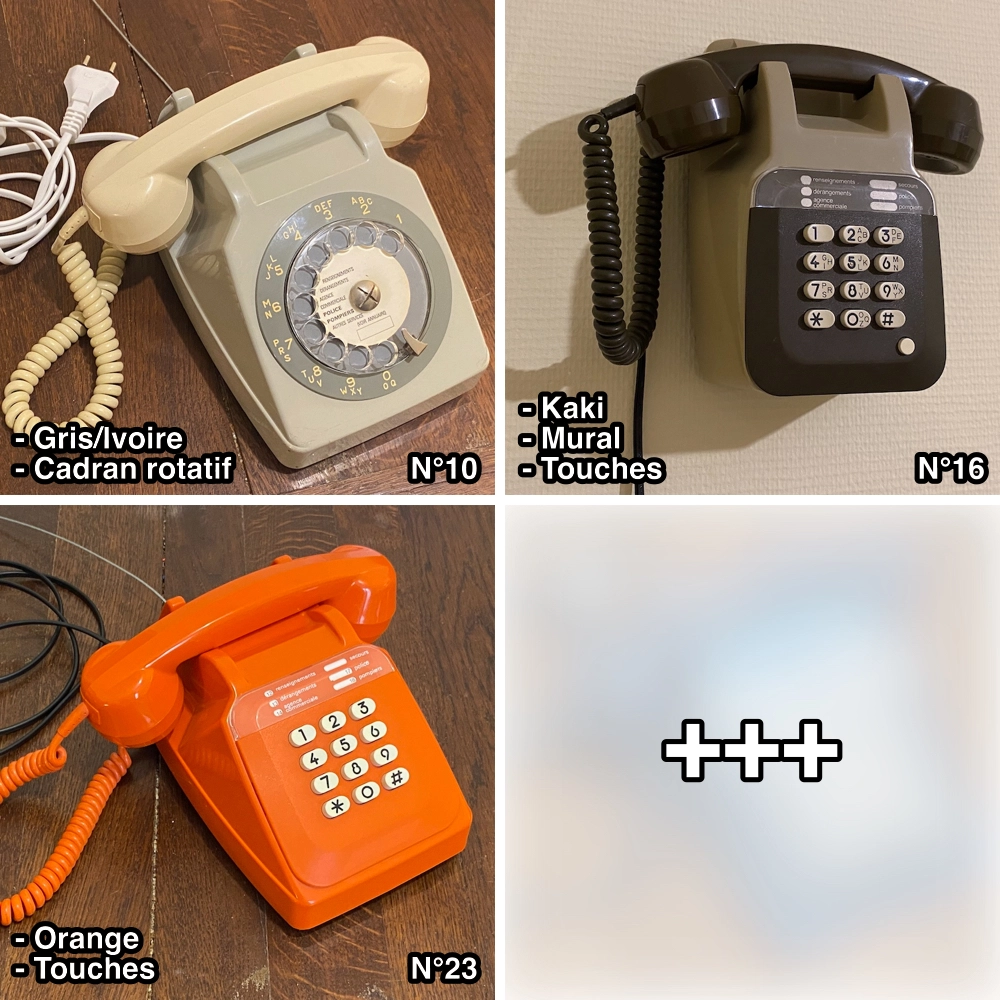

Un Socotel S63 peut être à cadran rotatif ou à clavier à touches. Ma carte contient un petit réseau d'interrupteurs dont le 6ème permet de choisir entre cadran rotatif (interrupteur 6 baissé) ou clavier à touches (interrupteur 6 levé).

Écoute

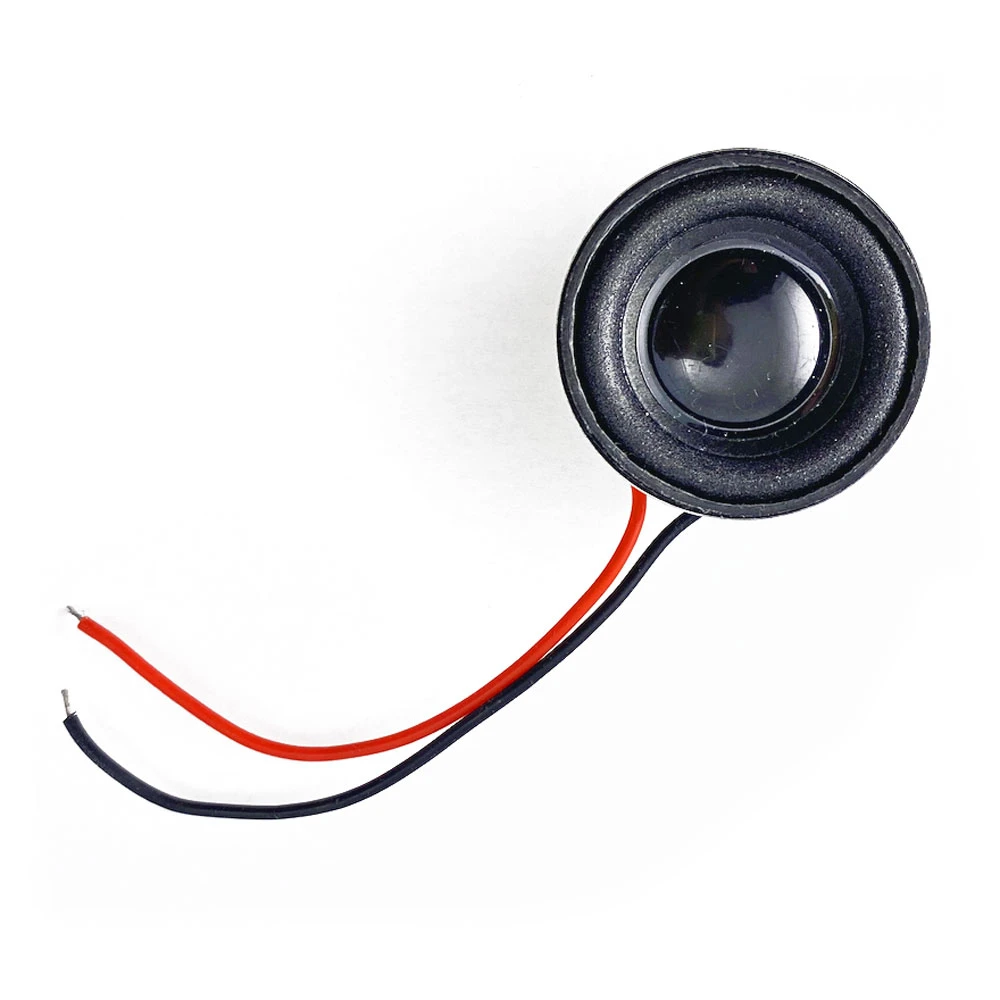

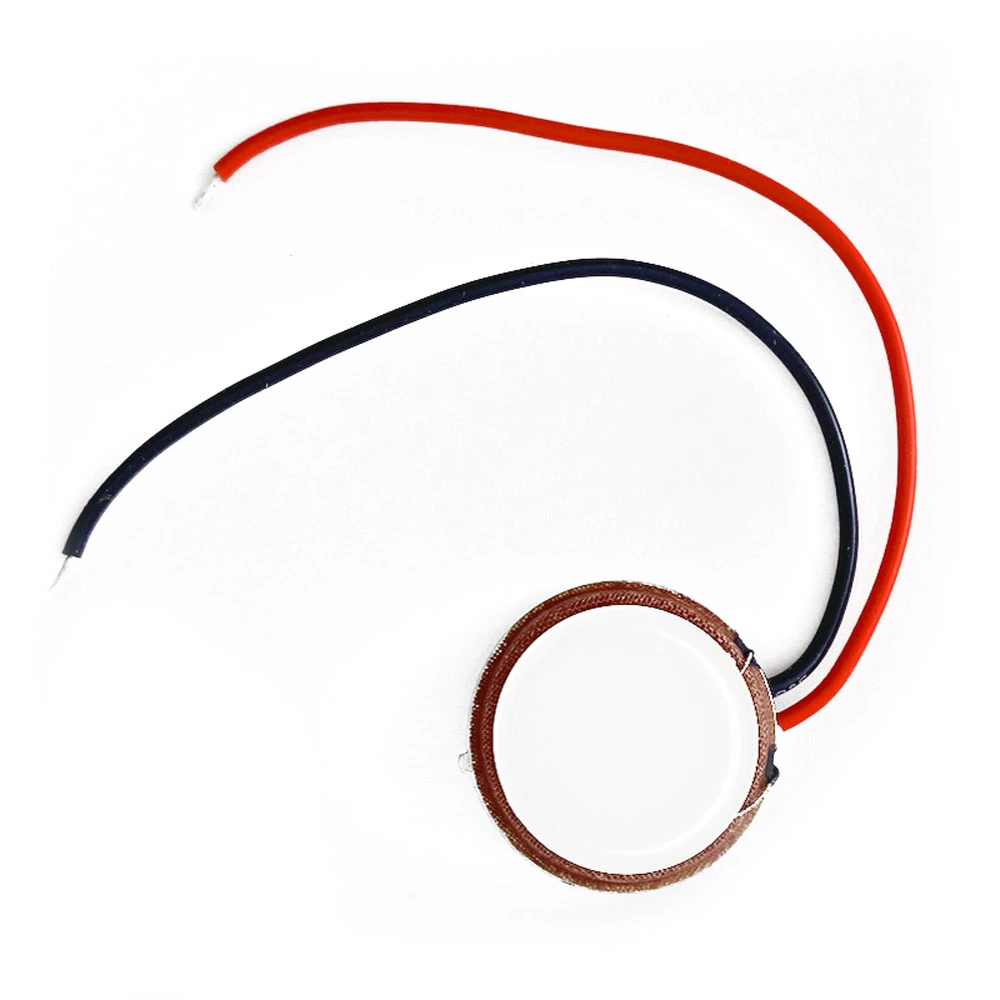

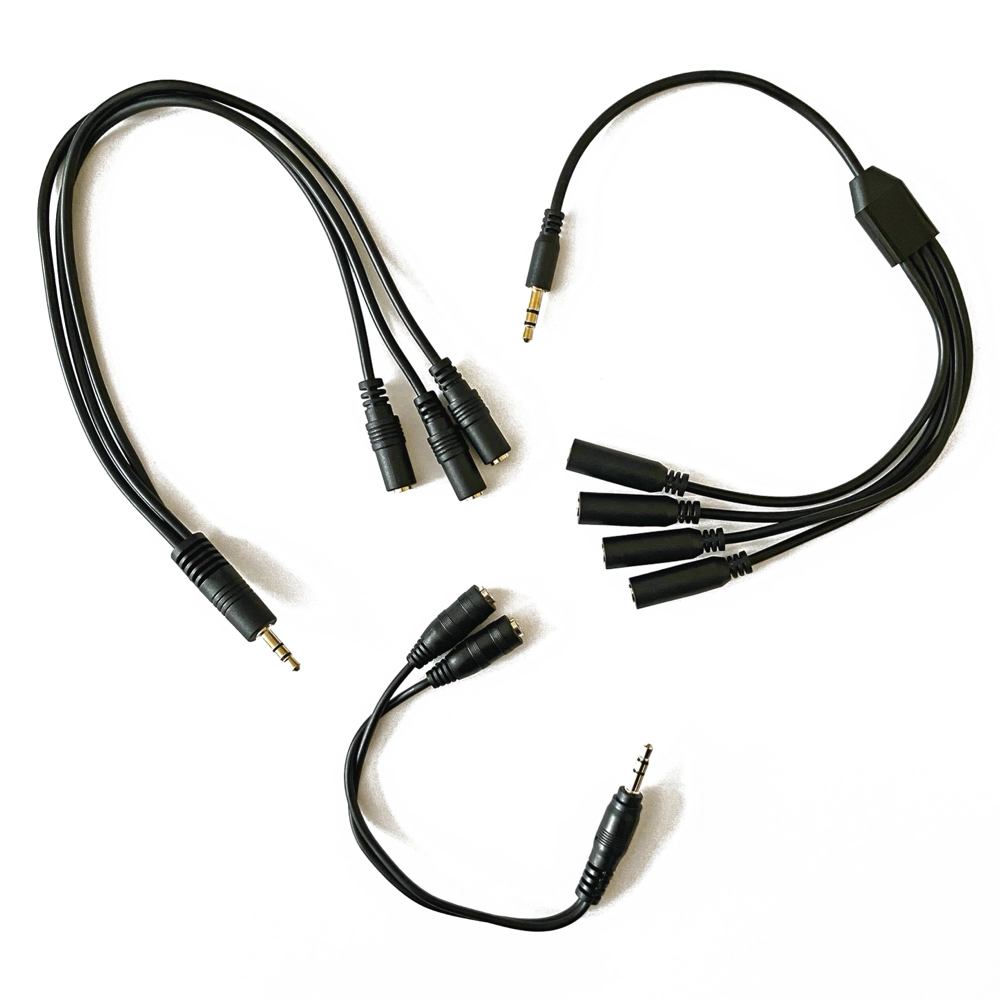

L'écoute se fait généralement avec le combiné (en mono). Si votre téléphone en est équipé, il est possible d'y brancher aussi l'écouteur (mono aussi). Mais vous pouvez aussi y brancher un ou plusieurs casque(s) (comme celui-ci ou celui-là) ou même un amplificateur externe sur la prise mini jack "Line" (en stéréo). Une seconde prise jack (mono) "3W" permet l'alimentation d'un haut-parleur 3 Watts sous 8 Ohms.

Sonnerie absente

Le Télé'Son en Kit ne permet pas l'usage de la sonnerie. En effet, il serait nécessaire de l'alimenter en "alternatif", ce qui serait trop dangereux pour les bricoleurs amateurs. Si c'est nécessaire à vos yeux (oreilles ?), achetez mes Télé'Son tout équipés et clefs en mains, ils le permettent.

Caractéristiques techniques

• Notice de montage et d'utilisation
• Alimentation : 7 à 16 V (kit S63) ou 7 à 12 V (kit U43), fiche DC5521
• Support : carte microSD (vendue séparément), jusqu'à 32 Go
• Formats : .mp3 (de préférence) et/ou .wav (maxi 48 kHz / 16 bits)
• Canaux : mono (amplifié 3W) et stéréo (Line)
• Sensible à l'humidité et à la pluie : à utiliser en intérieur ou bien protégé.
• Fabriqué artisanalement par moi-même.

Vendu séparément (car facultatif)

• Carte microSD, pour contenir vos fichiers

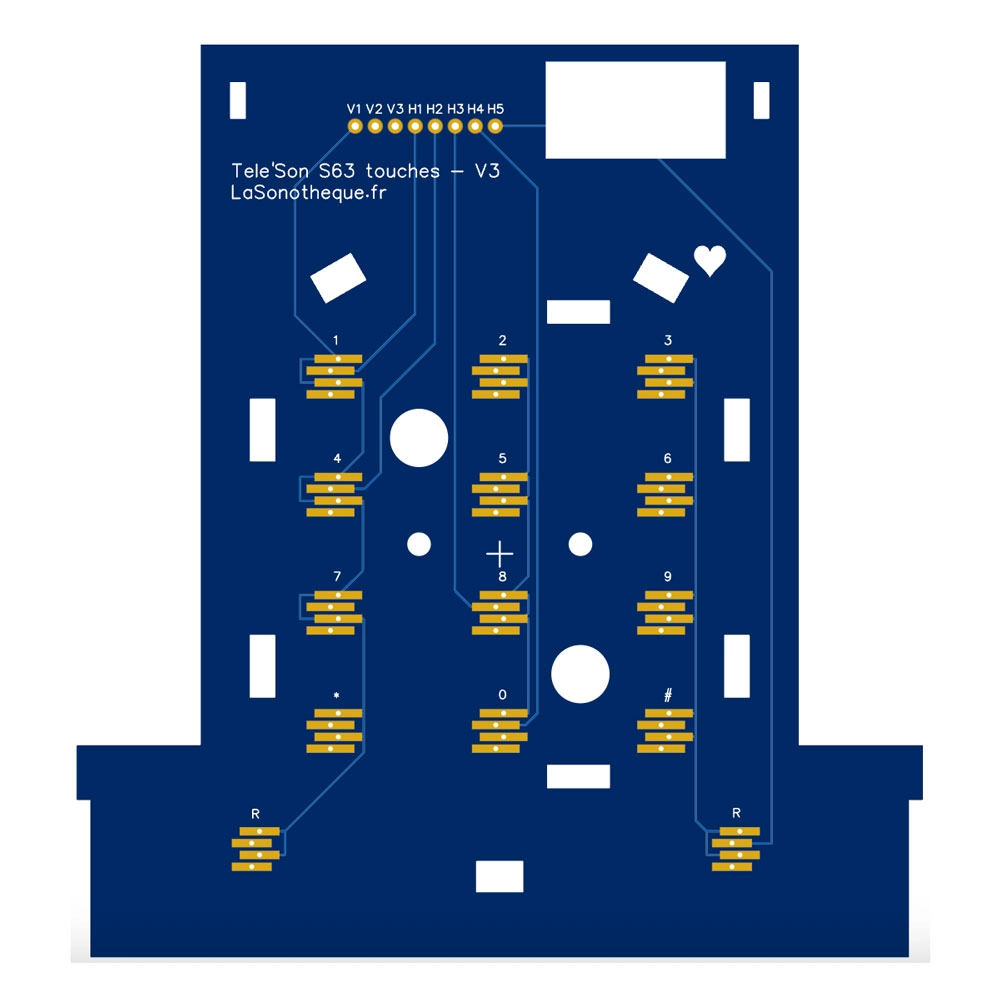

• Une carte clavier S63 pour certains claviers à touches non matriciels de Socotel S63

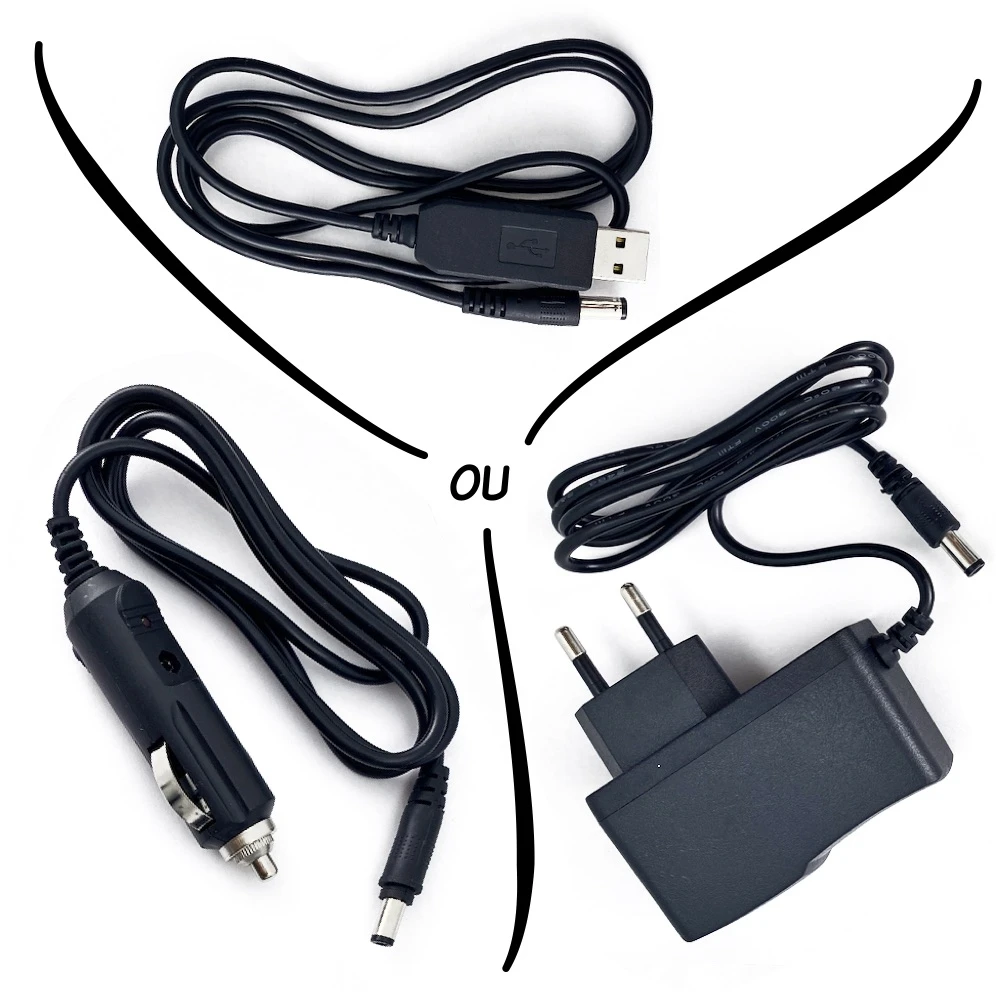

• Alimentation DC, pour alimenter votre Télé'Son (9 V recommandé)

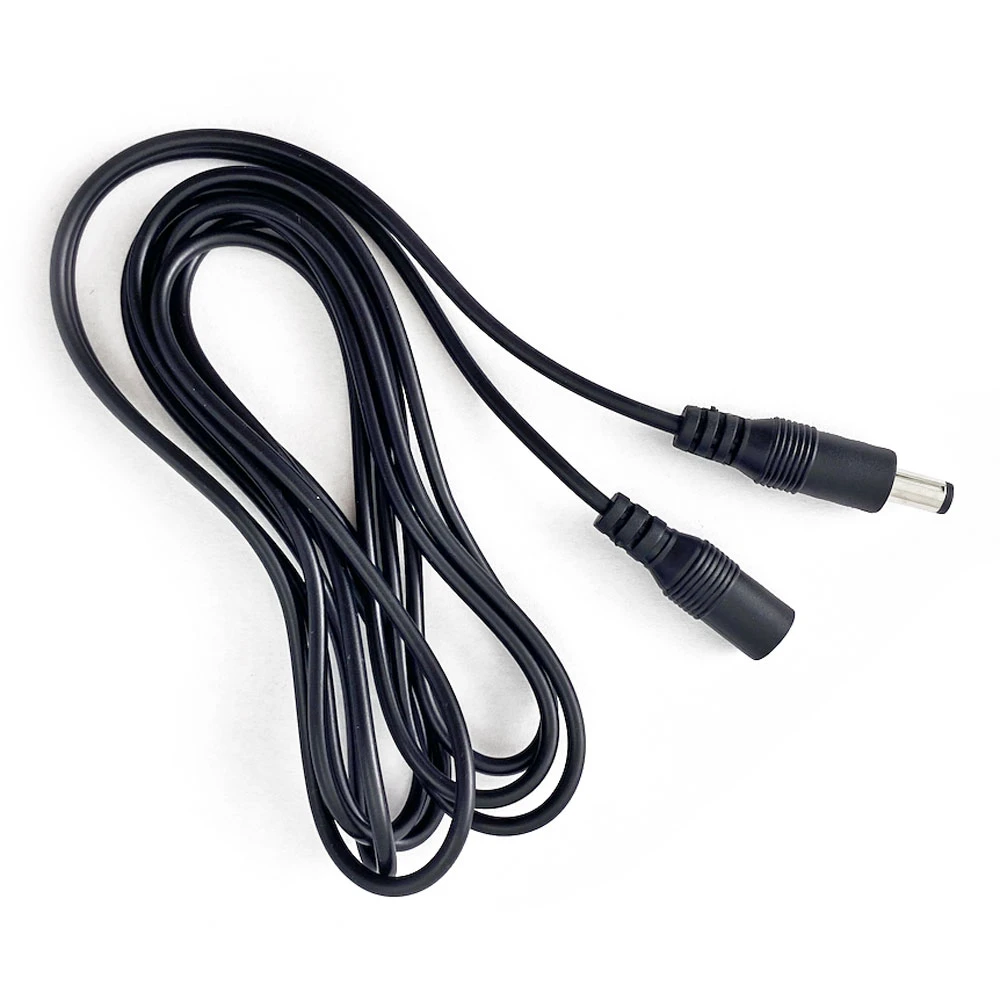

• Rallonge d’alimentation DC, pour rallonger la distance alimentation / Télé'Son

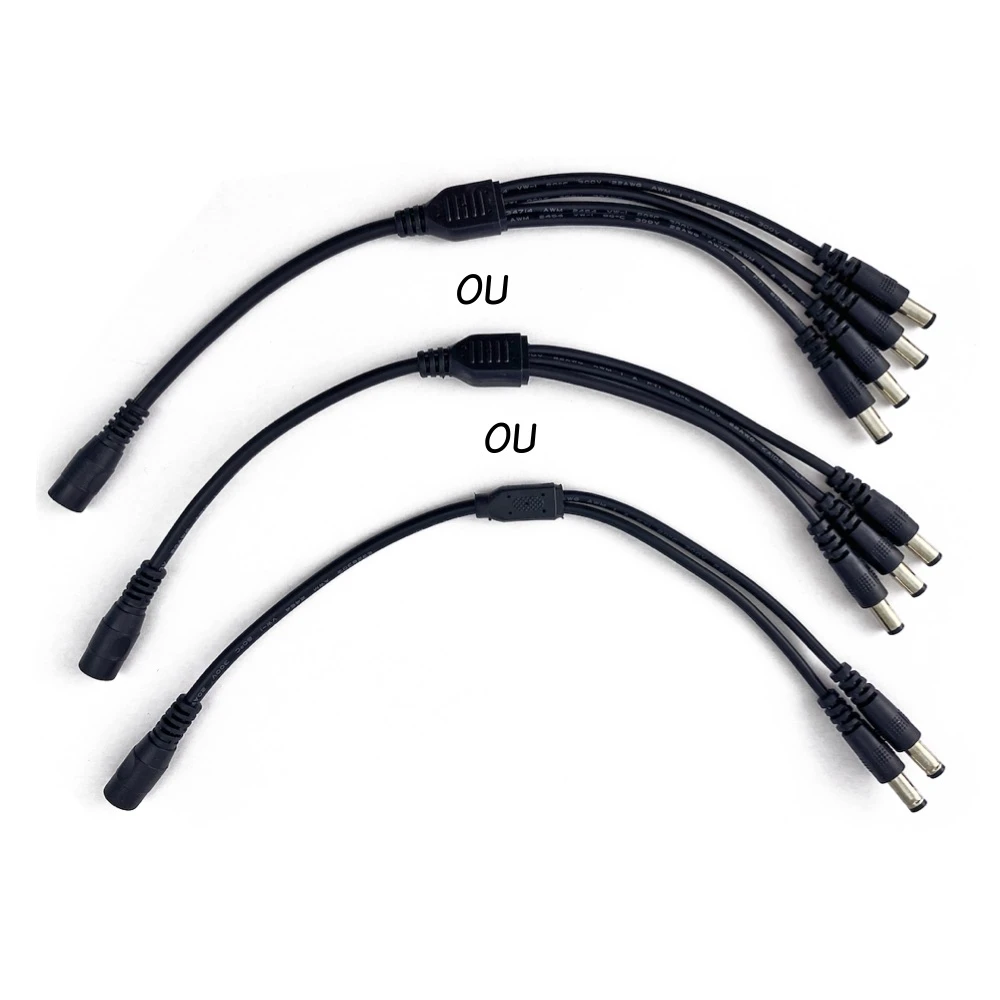

• Répartiteur d’alimentation DC, pour brancher plusieurs Télé'Son sur une seule alimentation

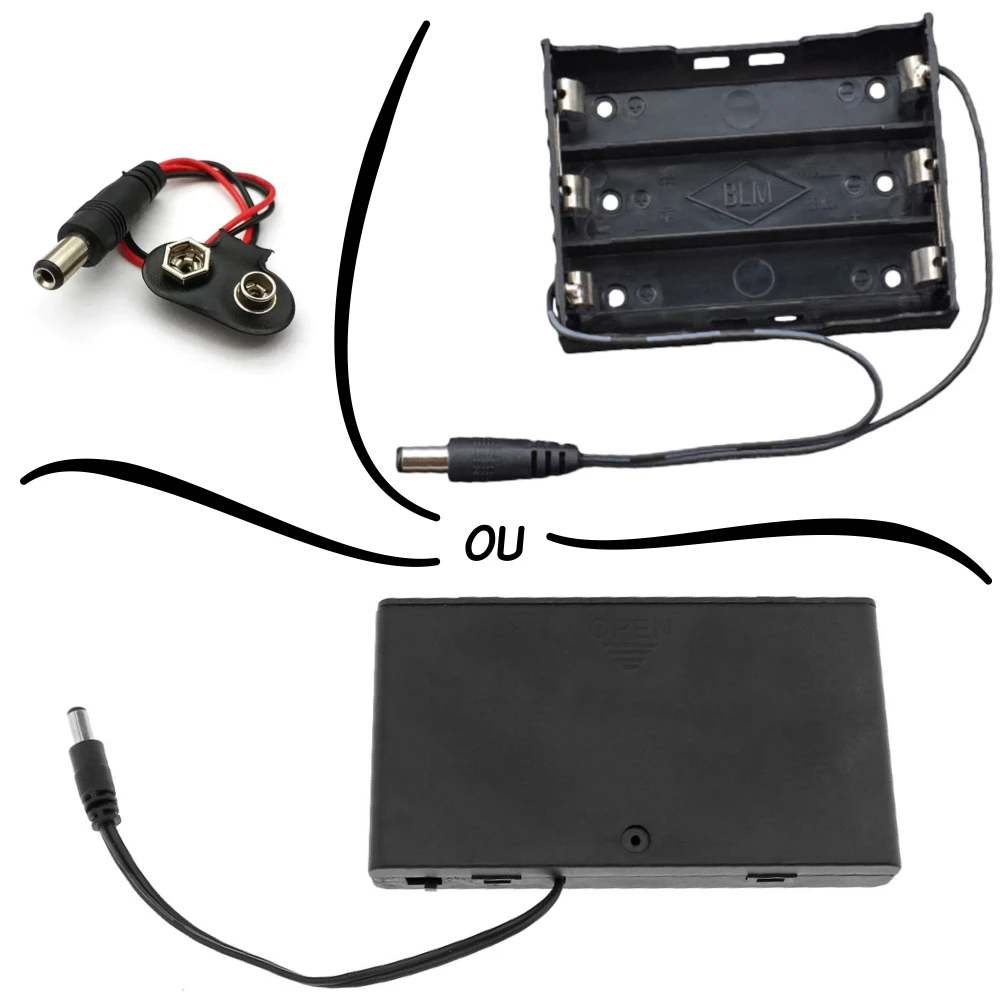

• Boîtier, pour l’alimenter avec des piles ou batteries (kit U43 : version 6 x AA uniquement)

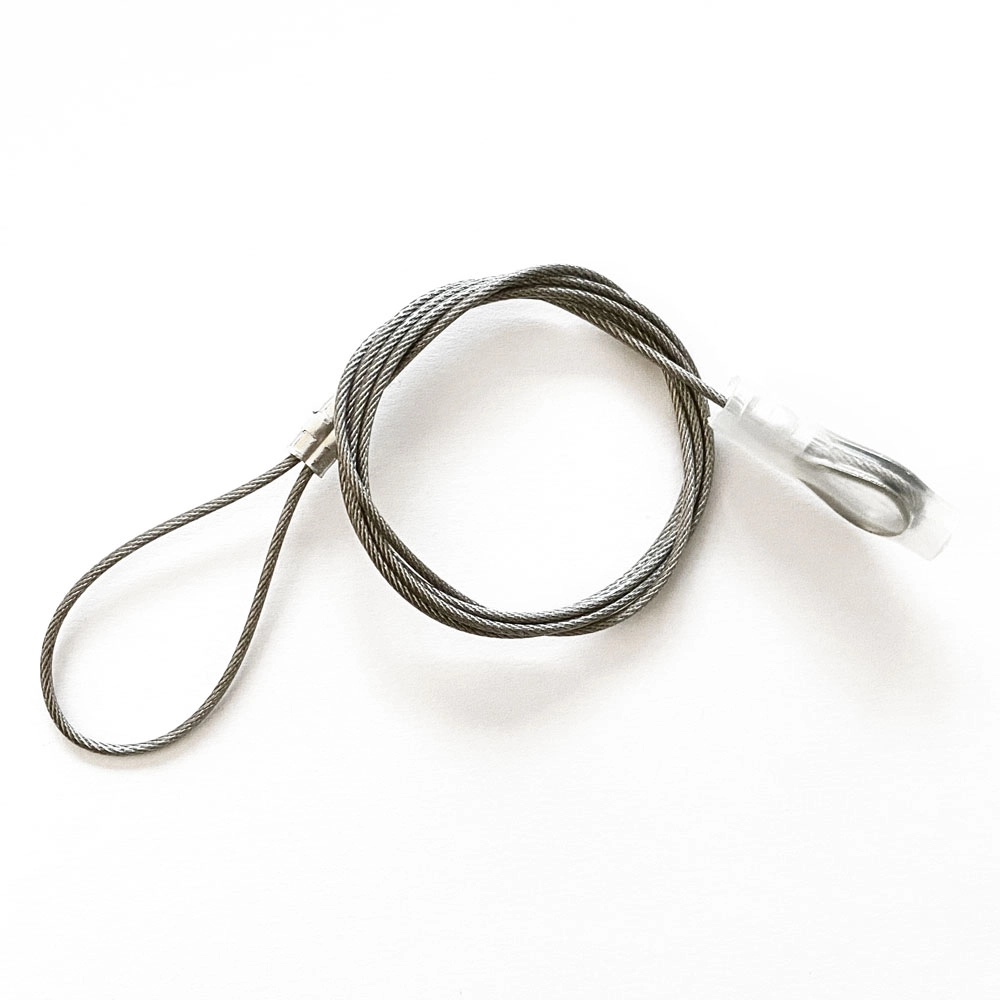

• Un antivol pour les S63 "de table"

Quoi qu'il en soit

J'ai entièrement conçu l'appareil : du dessin de la carte électronique, jusqu'à la soudure des composants. Il est réalisé par mes propres mains.

Alors, en cas de problème, questions ou si vous avez besoin de modifications liées à votre projet, contactez-moi.

Photos, vidéos, composants, couleurs, version, etc. : non contractuels.
