Borne d'écoute audio DIY

Ce dossier explique comment concevoir soi-même une borne d’écoute simple ou interactive en utilisant un lecteur audio, ainsi que quelques accessoires classiques : boîtier, boutons poussoirs, casques (ou haut-parleurs), câbles et alimentation.

Sachez que tout est possible. Si vous souhaiter que j'étudie spécifiquement la faisabilité de votre idée, ou pour n'importe quelle question, contactez-moi. Si vous souhaitez mon aide pour bricoler, j'accueille aussi dans mon atelier.

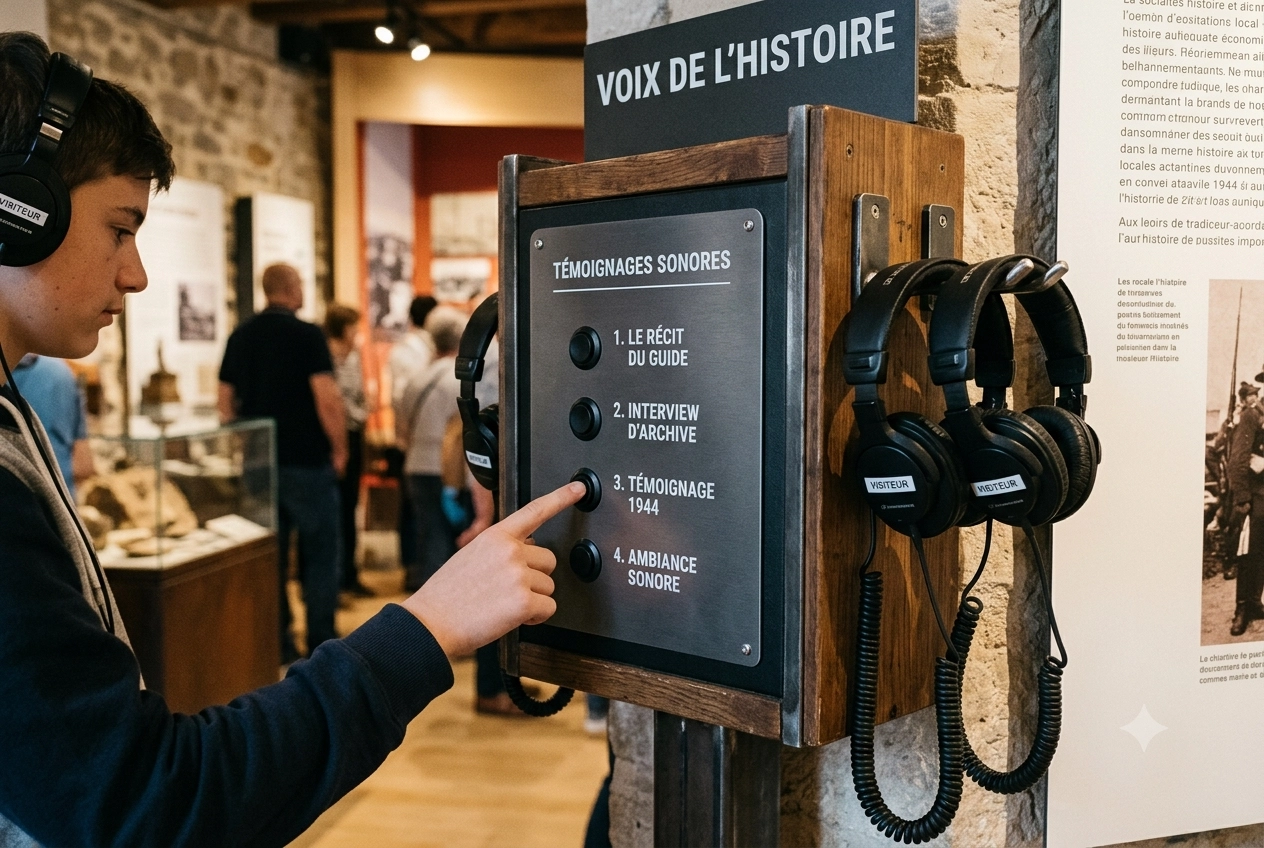

Il s'agit d'un objet dont le but est de faire écouter quelque chose. Il peut être subtile (un simple écouteur) ou monumental, reconnaissable (un téléphone ancien ?) ou créatif.

Le besoin peut être multiple : une exposition, un musée, un escape game, etc.

Avant de sortir la scie et le fer à souder, définissez l’objectif de la borne : un seul message, une sélection de pistes, ou une expérience interactive avec plusieurs déclencheurs.

Ce choix conditionne le type de lecteur, le nombre de boutons et le système d’écoute.

Borne ultra-simple avec Exposi’Son

• Module "Exposi’Son" dans la version adaptée à votre usage : mini-jack mono (casques ou amplificateur), haut-parleur 3 W, ou résonateur 3 W.
• Structure bois avec une petite trappe de maintenance.
• Un ou plusieurs casque(s) robuste(s) en façade si vous partez sur la version mini-jack.
• Un porte casque muni d'un déclencheur qui va lancer le fichier.
• Un bouton "Play" ou jusqu'à 14 boutons accessibles au visiteur selon la configuration choisie.

Cette configuration convient parfaitement à une borne sobre, fiable et facile à maintenir, avec une interaction directe et sans réglages complexes.

Borne plus complexe et évolutive avec Ambi’Son

• Module "Ambi’Son" avec boutons, détecteurs ou capteurs.
• Sortie amplifiée pour un haut-parleur intégré, ou sortie LINE stéréo si vous souhaitez exploiter une diffusion non amplifiée vers des casques ou un amplificateur.
• Un bouton ou bien plus, clavier, etc. (pour un choix de thèmes ou de langues, un quiz, etc.)

Cette solution est la plus à l’aise quand vous voulez une logique d’écoute plus riche et une installation amenée à évoluer.

• Ajouter des inscriptions gravées ou sérigraphiées, ou bien des étiquettes, pour un usage public clair : "Appuyez pour écouter", "Choisissez un thème", un petit drapeau devant chaque bouton pour un choix de langue, etc. Privilégiez peut-être les dessins pour un public large.
• Boutons rétroéclairés.
• Prévoir l'usage des enfants avec des boutons plus grands et volume limité.
• Prévoir l'accès aux personnes à mobilité réduite avec une hauteur raisonnable.

• Prévoir une face accessible et bien visible pour le(s) bouton(s) principal(aux)
• Prévoir une fixation solide pour accrocher le(s) casque(s).
• Installer un passe-câble pour chaque casque.
• Isoler l’électronique dans un compartiment fermé et non conducteur.
• Ajouter une trappe de maintenance pour la microSD, les réglages et le remplacement des piles le cas échéant.
• La borne doit être suffisamment lourde pour ne pas être facilement déplacée à la main ou avec la tension du câble d'un casque.
• Concevez-la pour qu'il ne soit pas possible de se prendre les pieds dans l'éventuel câble d'alimentation.

Deux approches simples existent.

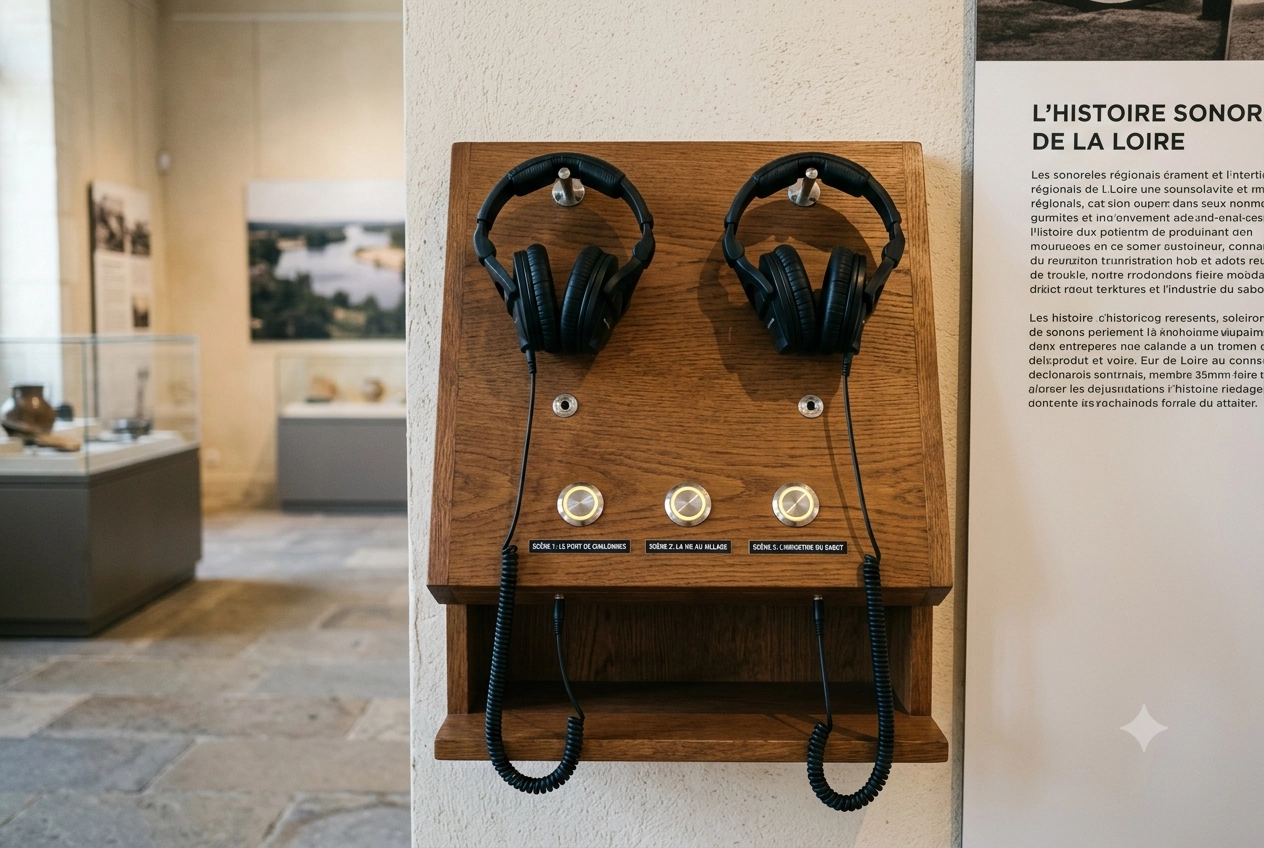

• 1 à 4 Casque(s). Idéal en intérieur, en milieu bruyant, ou quand vous voulez éviter la diffusion dans la salle. Pensez à des modèles avec câbles torsadés, ou installez une chaîne.
• Haut-parleur ou résonateur. Pratique pour une écoute collective, un couloir d’exposition ou une ambiance localisée.

Choisissez du matériel robuste et facile à remplacer. En lieu public, la solidité mécanique compte autant que le son.

La borne peut être très simple ou plus scénarisée.

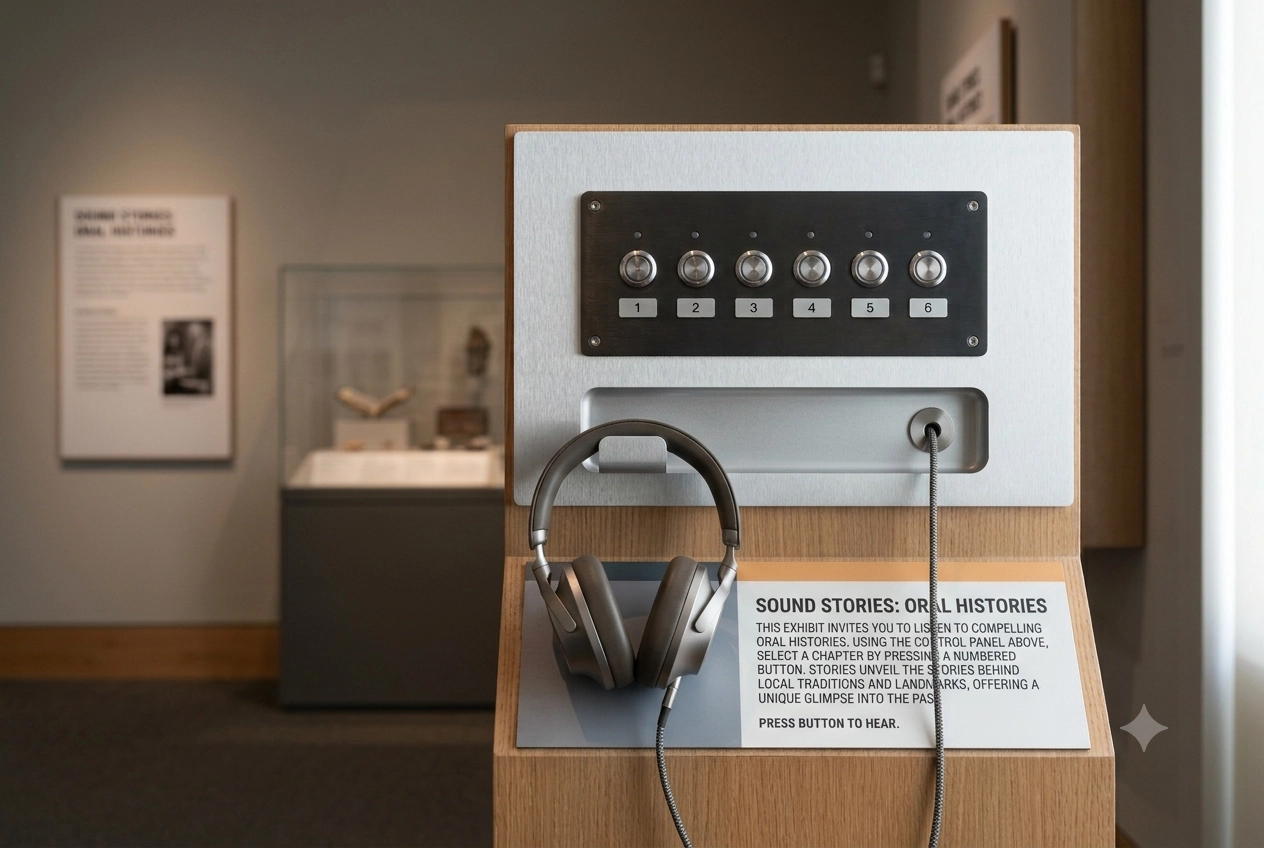

• 1 bouton = 1 piste.

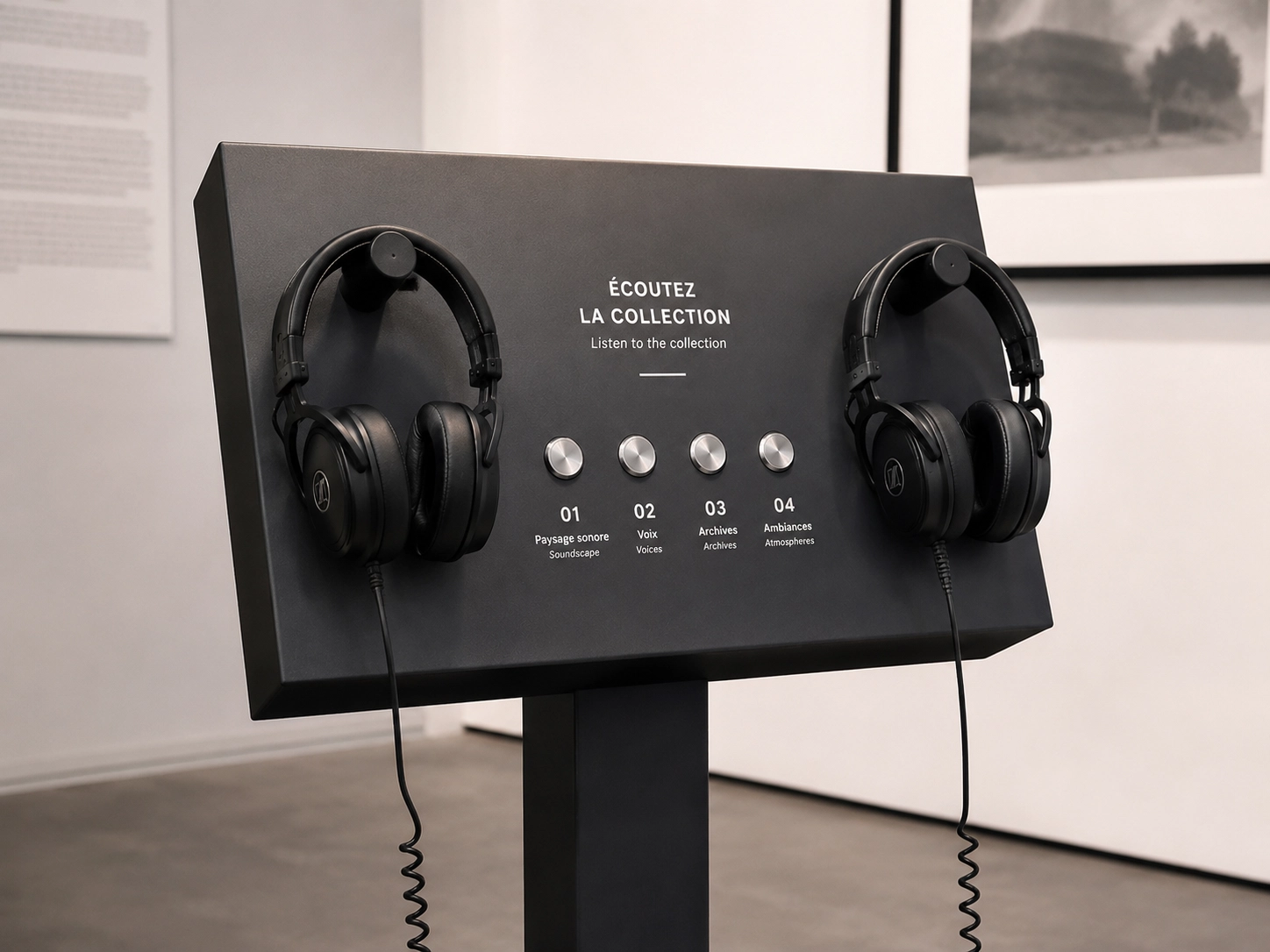

• Plusieurs boutons = plusieurs pistes, thèmes ou langues.
• Un seul fichier se lance (ou un aléatoire), lorsque quelqu'un décroche un casque de sa base. Comme dans cette création originale.
• Détecteurs ou capteurs = déclenchement automatique au passage du visiteur.

Exposi’Son : simple, compact, économe

Exposi’Son est un module autonome, économique et très sobre en énergie. Il est monophonique et particulièrement adapté aux bornes d’écoute basiques avec un ou plusieurs boutons et une logique de lecture simple.

Ambi’Son : plus flexible et programmable

Ambi’Son permet des comportements de lecture plus riches. En sortie amplifiée il est mono, et en sortie LINE il peut être utilisé en stéréo. Il consomme un peu plus, mais offre une marge de personnalisation supérieure.

• Vous voulez une borne simple, économique et rapide à déployer : Module "Exposi’Son".
• Vous voulez une interaction des visiteurs plus complexe ou une évolution future de l’installation : Module "Ambi’Son".

N'hésitez pas à me contacter pour étudier ça ensemble.

Les deux modules lisent des fichiers MP3 (de préférence) ou WAV sur microSD.

Pour une borne stable et simple à maintenir, utilisez un nommage clair et cohérent (0001.mp3, 0002.mp3…).

Évitez les fichiers trop longs si la borne est destinée à un passage rapide. Pour une écoute confortable, visez des pistes courtes, bien normalisées en niveau.

Ne jouez pas trop fortement avec la stéréo, car de nombreuses personnes n'entendent que d'une oreille et peuvent rater la moitié de votre contenu.

Exposi’Son

Selon la version, Exposi’Son peut être alimenté en 5 V par USB ou par différents boîtiers de piles ou d’accus. Son point fort est sa faible consommation, très utile pour les bornes autonomes.

Ambi’Son

Ambi’Son peut être alimenté en 5 V via USB sur le Nano ou via une alimentation DC 7-12 V sur fiche ou bornier. Cette souplesse facilite une borne fixe sur secteur comme une borne mobile sur batterie.

Placez les réglages de volume hors de portée du public afin d'éviter que le niveau soit trop bas et fasse penser à certains que la borne ne fonctionne pas, ou trop haut et rebute les gens sensibles et les enfants.

Sur Exposi’Son, le volume se règle via un potentiomètre accessible au tournevis.

Sur Ambi’Son, un potentiomètre de volume est aussi prévu et le choix du type de sortie se fait par un sélecteur sur le module.

• Tester la microSD, le formatage et l’ordre des fichiers.
• Vérifier que chaque bouton déclenche bien l’action attendue.
• Valider le niveau sonore au casque ou au haut-parleur.
• Tester la résistance mécanique des câbles et des boutons.
• Faire tourner la borne plusieurs heures pour vérifier la stabilité de l’alimentation.
• Montrez la borne à votre entourage pour voir leur usage. J'ai souvent découvert des erreurs de conception (ex : une accroche de combiné que les gens utilisaient systématiquement à l'envers et que j'ai dû refaire pour détromper et éviter qu'il ne tombe).

Exposi’Son est la solution la plus simple et la plus sobre pour une borne fiable et rapide à déployer. Ambi’Son est plus adapté aux dispositifs interactifs et évolutifs. Avec un meuble bien conçu, des boutons robustes et une alimentation propre, vous obtenez une borne d’écoute durable, claire pour les visiteurs et facile à maintenir.

Au risque de me répéter : n'hésitez pas à me contacter.
