Lecteur Exposi'Son

Meilleure vente

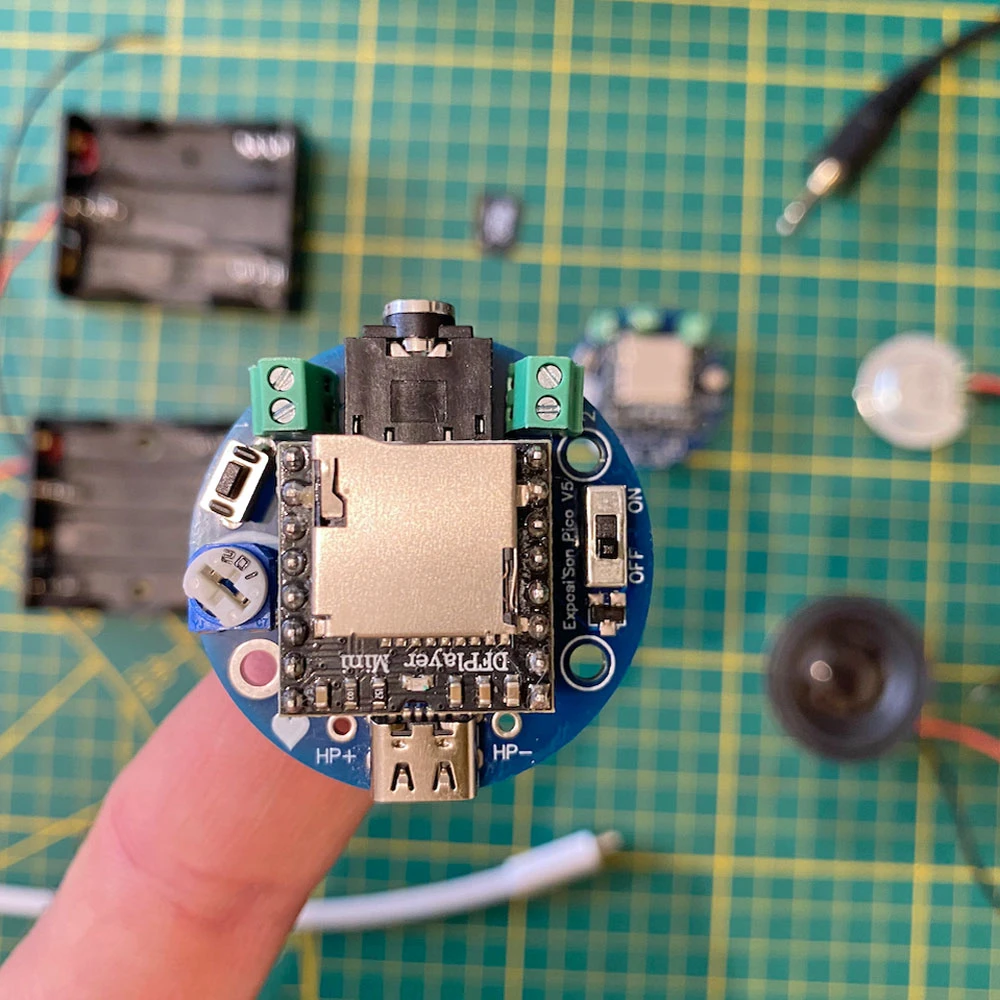

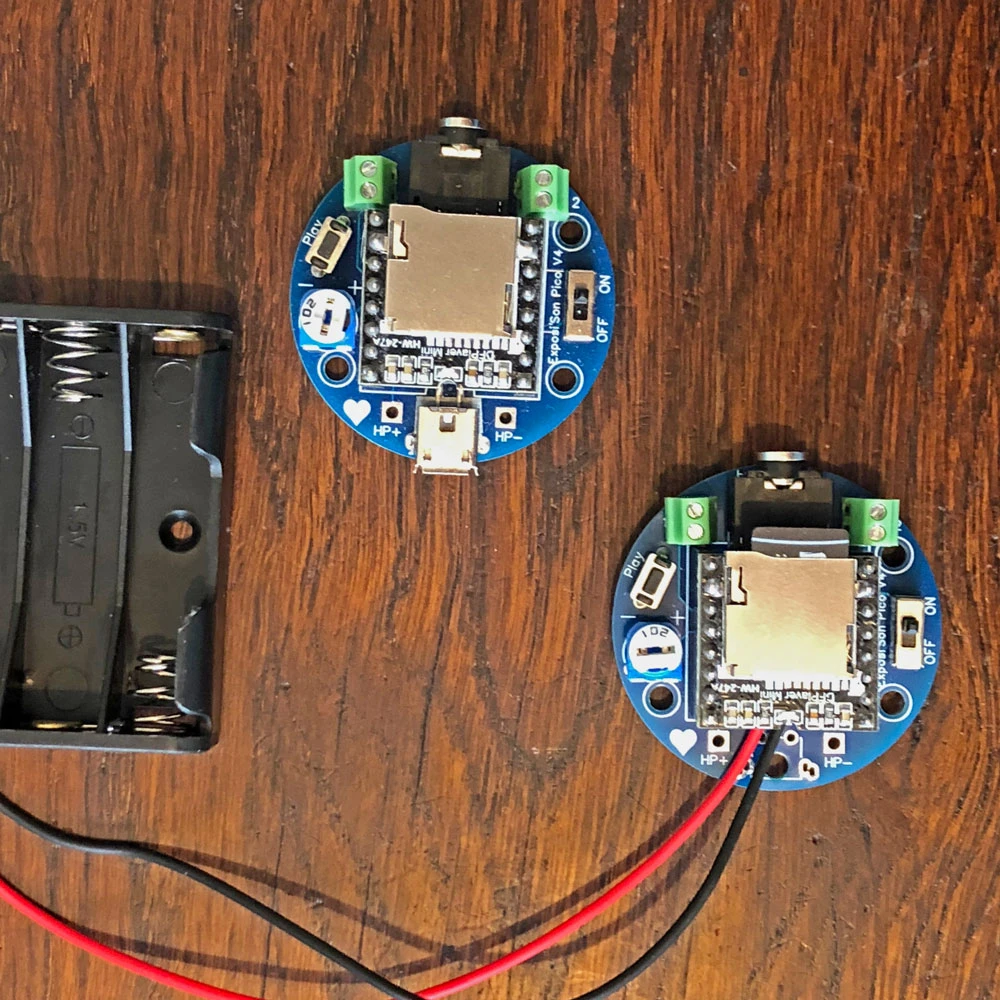

L'Exposi'Son est un lecteur audio autonome qui lit, en mono, les sons placés sur une carte microSD. Il prend en charge les fichiers MP3 et WAV. Conçu et fabriqué artisanalement par mes soins, il est pensé pour des projets comme : borne d'écoute, installation sonore, exposition et muséographie, mise en scène, objet interactif, modélisme, etc.

Si vous êtes hermétique à la technique, répondez à quelques questions et la marche à suivre s'écrit toute seule. Ou bien contactez-moi et présentez-moi votre projet, je m'occuperai de tout.

Utilisation simple

Bouton Play (appui court) : lit le fichier 1, une seule fois.
Bouton Play (appui long) : lit le fichier 1 en boucle infinie.
Maintenir Play au démarrage (ou relier AdKey1) : lit tous les fichiers dans l'ordre, en boucle infinie.

Et avec mon module Exten'Son, vous pouvez brancher jusqu'à 14 boutons, chacun lançant son propre son.

Choisir votre version

Jack : sortie non amplifiée pour casque(s), enceinte active ou amplificateur externe.
Haut-parleur 3 watts : simple à mettre en œuvre.
Résonateur 3 watts : se colle à une surface rigide (bois, vitre, carton épais…) qui devient la membrane.

Si vous cherchez un module plus « intelligent » ou stéréo, regardez mon Ambi'Son. Besoin d'aide pour choisir entre les deux ?

Musée, collectivité ou entreprise : devis et facture sur demande.

À partir de
25,00 €

Cet article est en stock

Paiement sécurisé Expédié en 1-2 jours (gén.) Livraison à partir de 5 € (détails) Conçu et fabriqué en France Retours 14 jours (CGV)

J'en ai acheté 5 puis 10 pour diverses installations sonores : Extra. Je les cache facilement et utilise le bornier pour y brancher un bouton poussoir de mon choix. Le public met le casque et appuie sur mon bouton pour entendre le fichier son. Rien à dire de plus que : Extra. Un petit module tout petit et super simple d'utilisation que je conseil toujours aux artistes et musées qui ont dans l'idée de créer une expérience sonore.

J'ai longuement hésité mais je ne suis pas déçu ! Un parfait petit module, propre, pratique, joli, simple d'utilisation ! Merci aussi pour tous les conseils en amont avant l'achat, j'ai hâte de repasser commande !

Joseph SARDIN vous répond :
Merci beaucoup pour ce retour ! Ravi que le module vous convienne et que nos échanges avant achat aient été utiles. Au plaisir de vous retrouver bientôt !

Parfait pour équiper une borne d'écoute sans prise de tête. La prise en main est immédiate, même pour quelqu'un qui n'y connaît rien en électronique. Le fait de pouvoir choisir entre jack, haut-parleur ou résonateur selon le contexte est vraiment appréciable. Je le recommande sans hésiter à tous les musées qui veulent intégrer du son à moindre coût.

Un vrai coup de cœur. En dix minutes j'avais mon premier proto fonctionnel. Compact, robuste, bien documenté — et si vous avez une question, le créateur répond lui-même. C'est rare et précieux.

Infos complémentaires

Quelques démonstrations de ce qu'il est possible d'en faire :

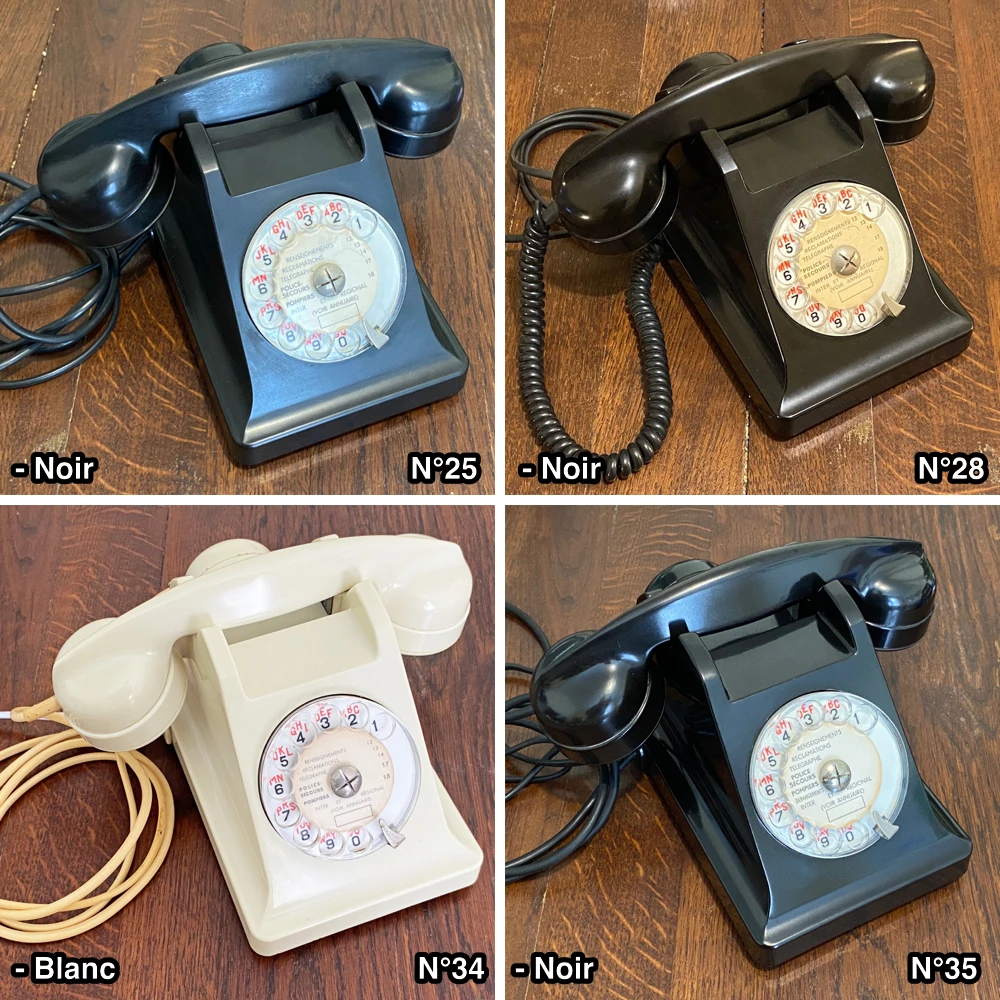

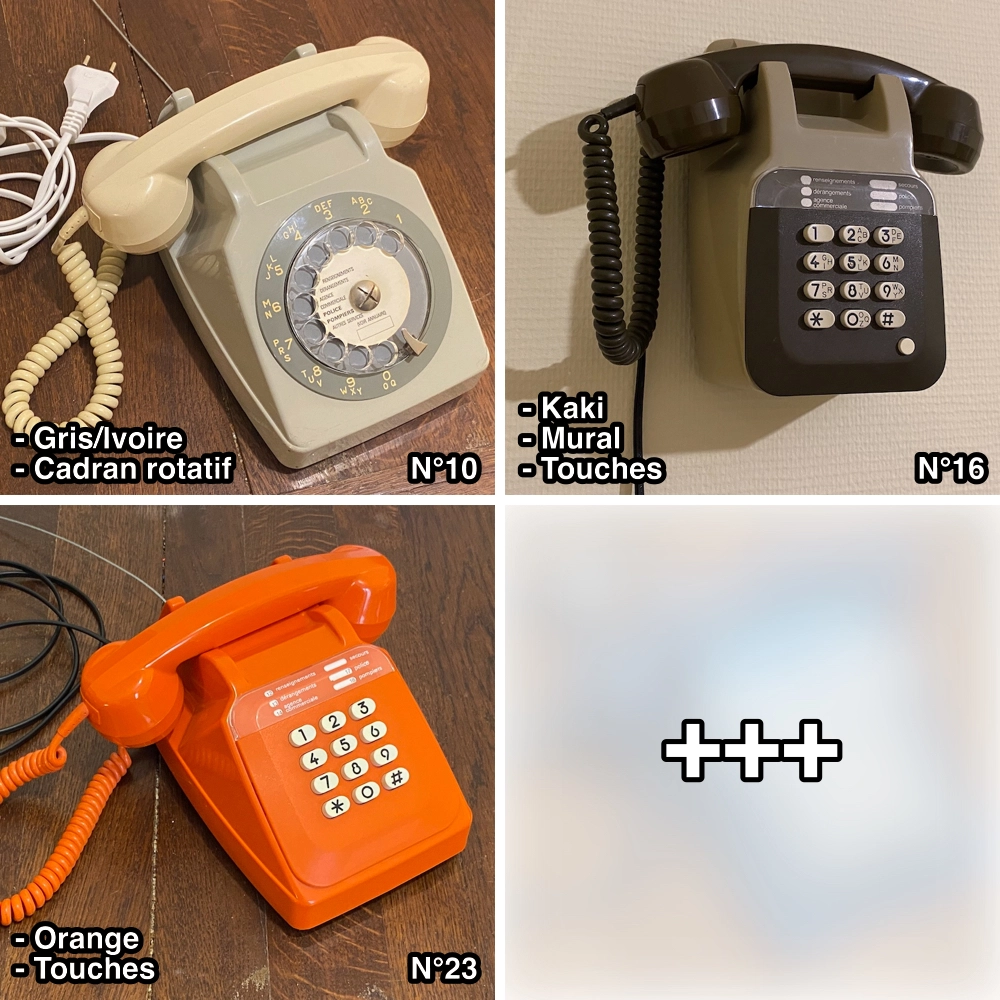

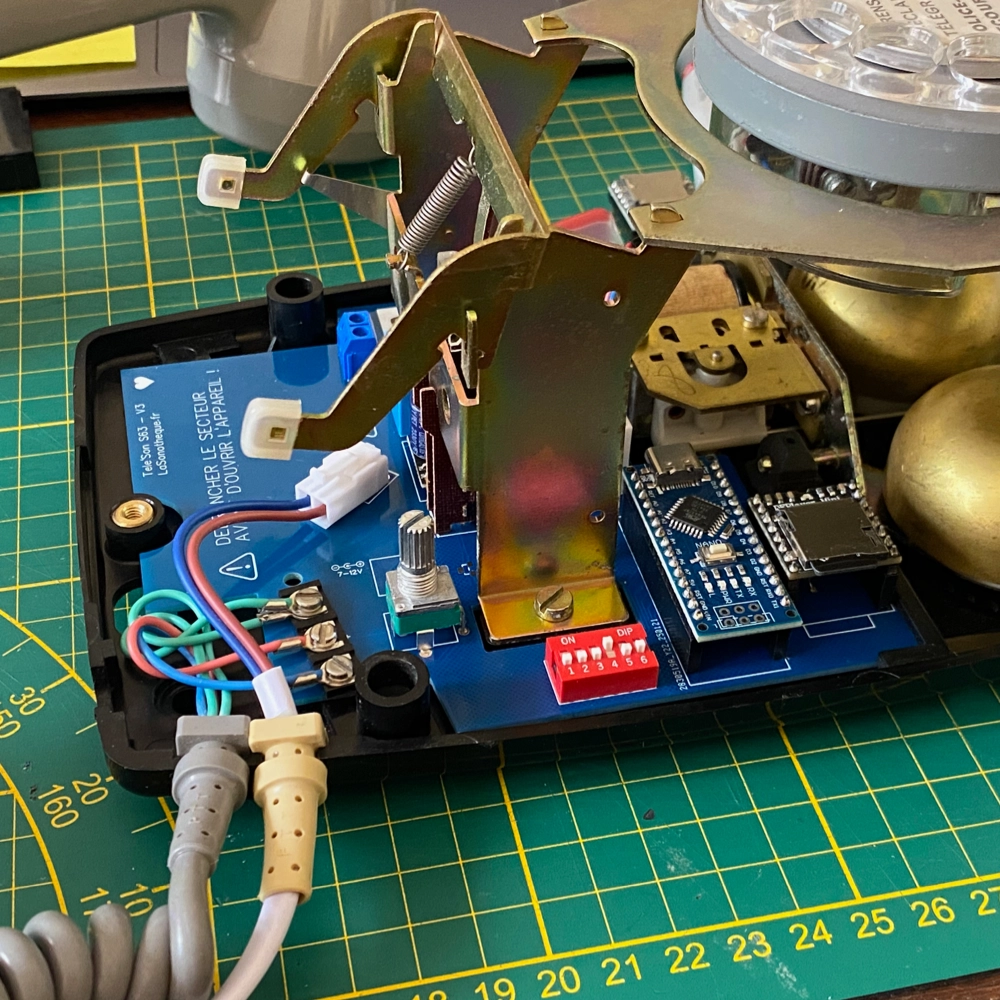

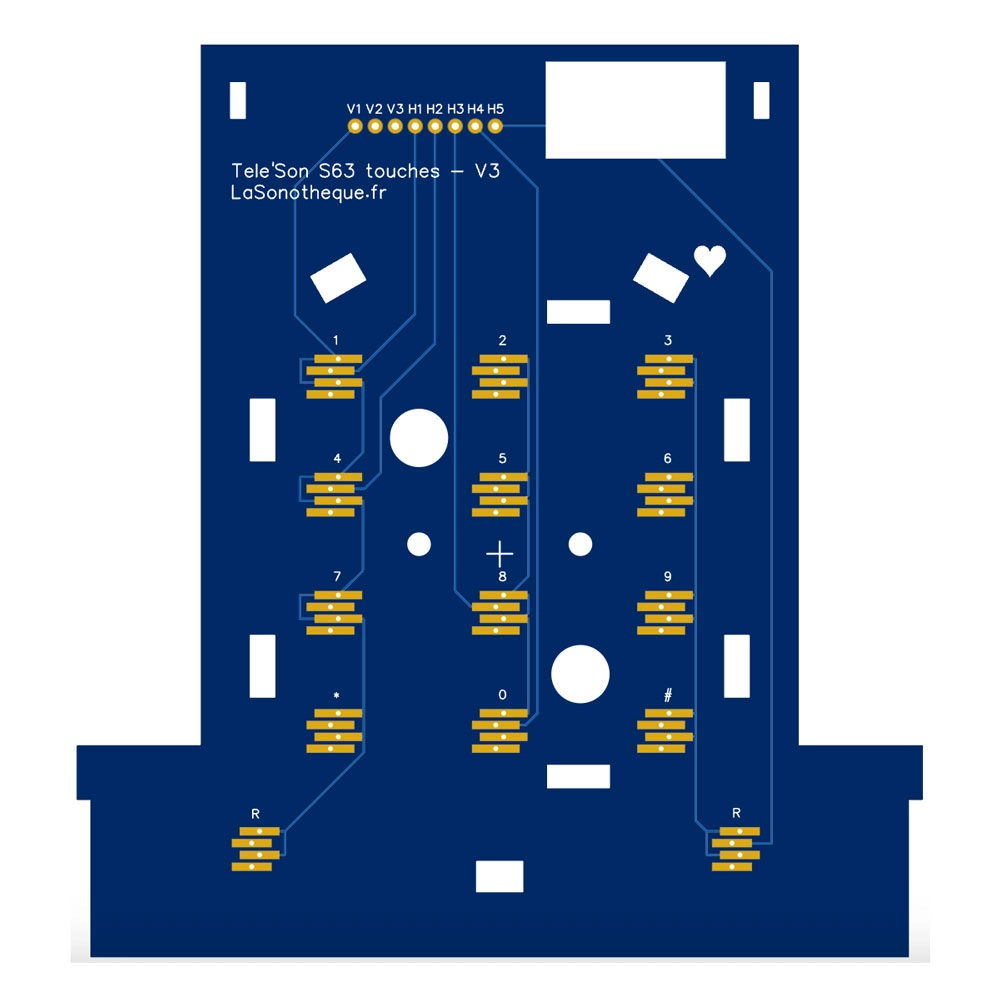

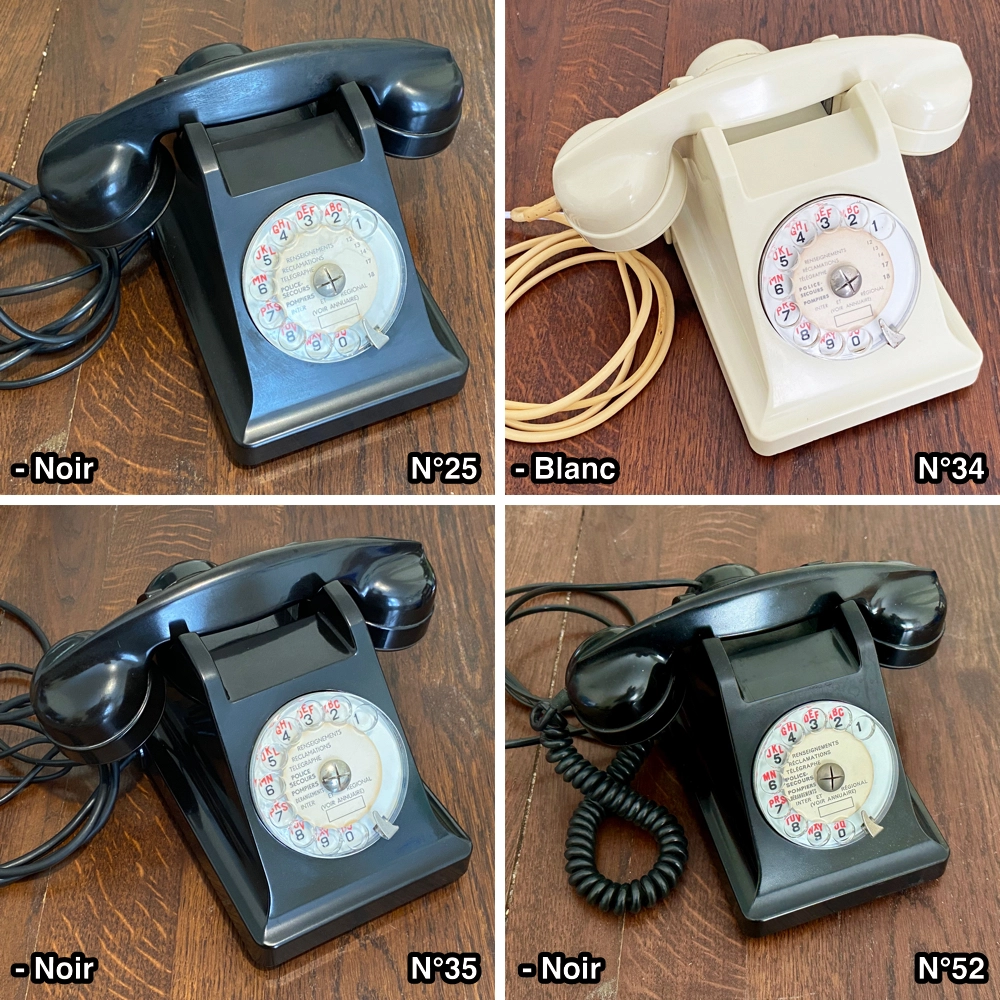

Une borne avec un téléphone ancien Socotel S63 ou U43, à moindre coût
Une borne audio avec 1 à 4 casques (comme celui-ci ou celui-ci + un répartiteur) et jusqu'à 14 boutons
Une boîte à Meuh électronique
Ma "cascade véritable"
Une pancarte sonore pour musée ou galerie
La pancarte sonore d'un utilisateur
Une veilleuse sonore
Sonorisation d'une oeuvre d'art
Et des milliards d'autres choses...

Tous types de projets sont possibles. Besoin d'un conseil (faisabilité, choix de version, réalisation, suggestion, question...) : contactez-moi. Si vous souhaitez mon aide pour bricoler, j'accueille dans mon atelier.

Musées, collectivités et professionnels

Je fournis devis et factures sur demande, avec dépôt sur Chorus Pro pour les organismes publics et paiement par virement (TVA non applicable, art. 293 B du CGI). Chaque module étant fabriqué à la main, écrivez-moi pour une commande en nombre : nous conviendrons ensemble du délai.

En détail

Attention

Le module est vendu sans boîtier. Un boîtier est recommandé pour éviter tout contact avec des éléments conducteurs (y compris le métal d'un haut-parleur). Risque de court-circuit et de destruction du module. C'est le cas de toutes les cartes semblables, comme la "Touch Board" de Bare Conductive, la "Teensy Audio Shield", ou la "Audio FX Sound Board" d'Adafruit, par exemple.

Alimentation

Le module peut être alimenté entre 3,2 et 5 volts, mais une alimentation de 5 V est recommandée pour obtenir la puissance audio maximale de 3 W.

Attention aux powerbanks : l'Exposi'Son consomme très peu (10 à 20 mA). La plupart des powerbanks dites « intelligentes » coupent leur sortie quand la consommation est trop faible, et le risque est grand qu'elles s'éteignent au bout de quelques secondes, surtout avec un casque ou à faible volume. Choisissez une powerbank « Always-on » (souvent vendue avec un « mode faible courant », pour objets connectés).

USB, Accus ou Piles

Pour une autonomie optimale, je vous recommande l'alimentation en USB. Sinon, avec des accus rechargeables. Pour des raisons écologiques et économiques, je ne recommande jamais les piles alcalines (non rechargeables). Elles sont moins chères, mais jetables...

Haut-Parleur ou Résonateur ?

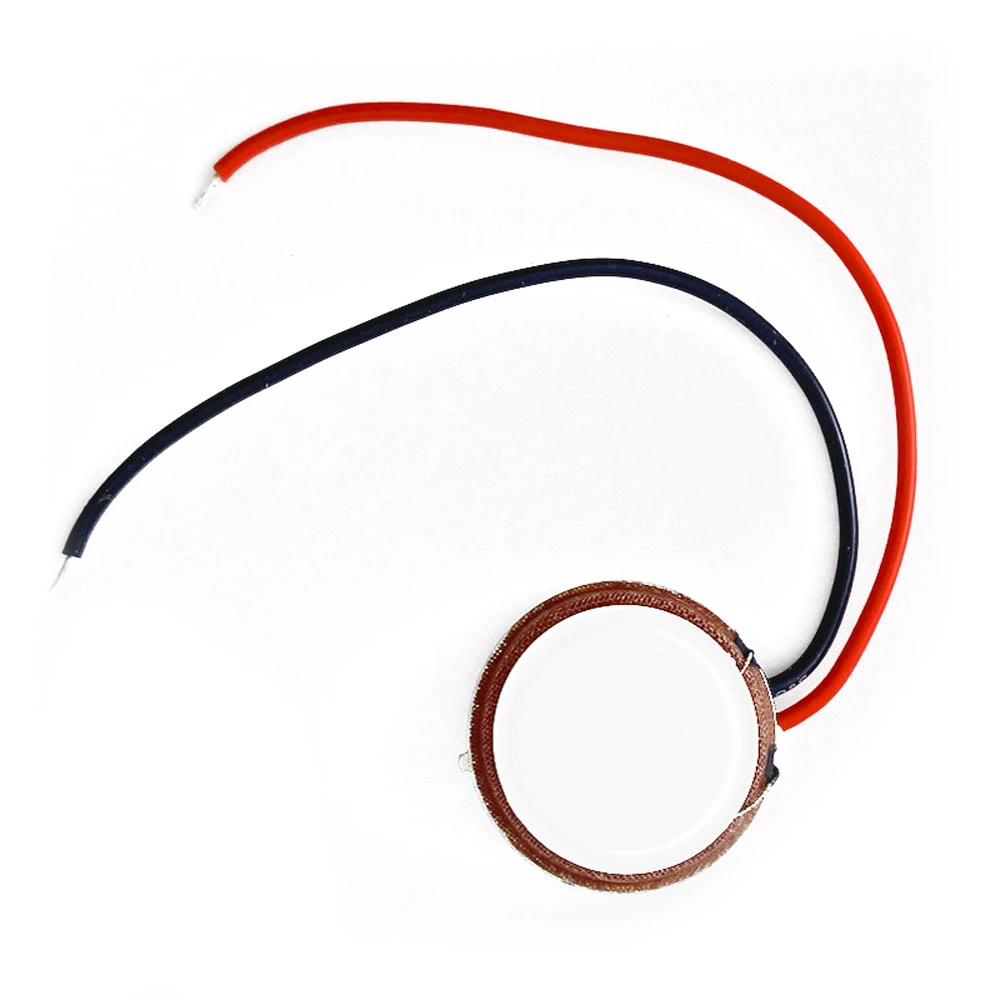

Tout le monde connaît les haut-parleurs. Cependant, un résonateur est un genre de haut-parleur qui doit être collé à une surface solide (verre, bois, carton, plastique, etc.), qu'il va faire vibrer. Cette surface va faire office de membrane. C'est une solution idéale pour faire entendre du son sans montrer de haut-parleur.

Brancher un ampli

En version jack, vous pouvez relier l'Exposi'Son à un amplificateur externe. Si le module et l'ampli partagent la même alimentation, un bourdonnement apparaît presque toujours : intercalez alors un Transmi'Son, qui le supprime et vous permet en plus de régler le volume de l'ampli.

Extensible

Le module est doté de deux borniers à vis notés "1" et "2" sur la carte : il s'agit de "AdKey1" et "AdKey2". Il est alors possible d'y brancher de nombreux boutons poussoirs pour le contrôler. Pour simplifier les choses, j'ai créé le module "Exten'Son" qui permet de réaliser ce montage sans avoir de connaissances particulières. Mais si vous voulez vous débrouiller, plus d'informations sur la notice.

Combien de cartes, sur quel bornier, et quel bouton lance quel fichier ? Dites-moi combien de sons vous voulez et le tableau de câblage se construit tout seul, borne par borne.

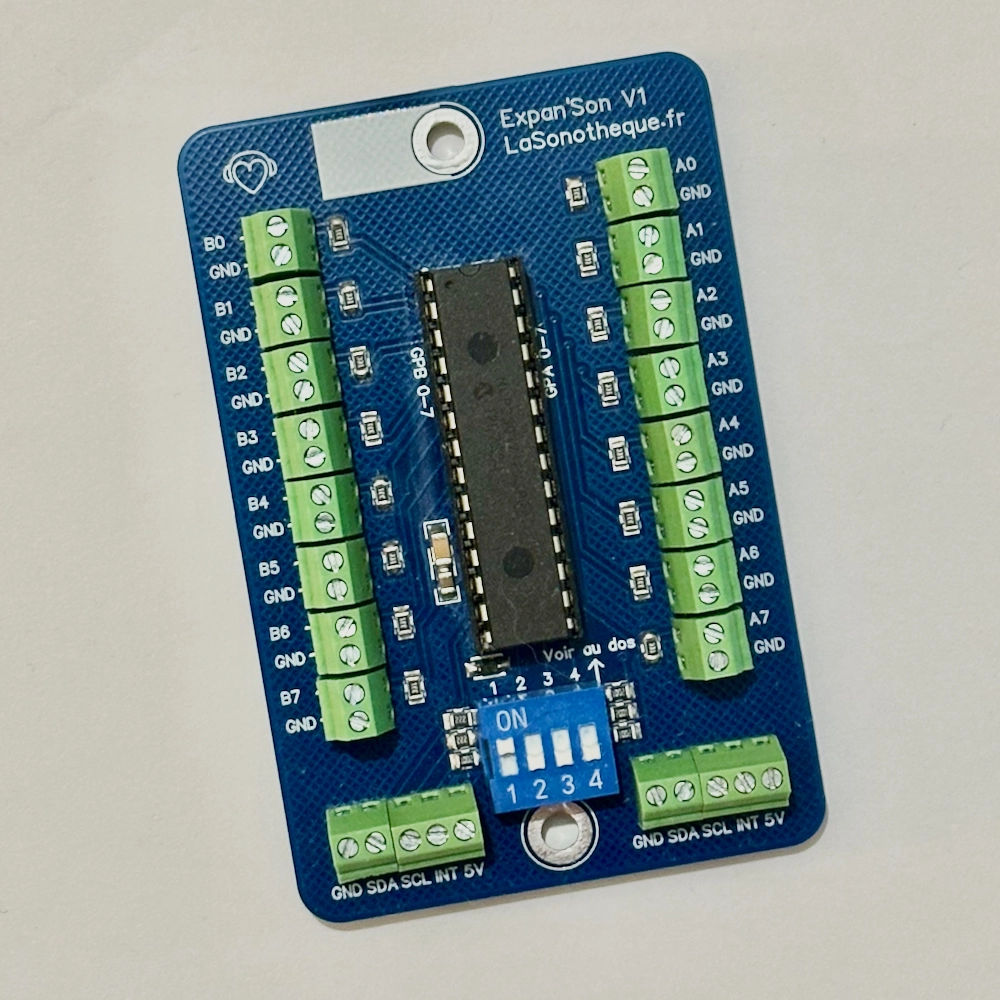

En revanche, l'Expan'Son n'est pas compatible avec l'Exposi'Son : il se pilote par le bus I2C, qui nécessite un microcontrôleur. Pour aller au-delà de 14 boutons, ou pour commander des LED, des relais ou d'autres appareils, tournez-vous vers l'Ambi'Son.

Mais encore

Si vous souhaitez comprendre son fonctionnement, rendez-vous sur la notice d'utilisation.

J'ai entièrement conçu l'appareil : du dessin de la carte électronique, jusqu'à la soudure des composants. Il est réalisé par mes propres mains.

Alors, en cas de problème, questions ou si vous avez besoin de modifications liées à votre projet, contactez-moi.

Caractéristiques techniques

Choisir sa version et l'installer, en quelques questions
Notice d'utilisation complète

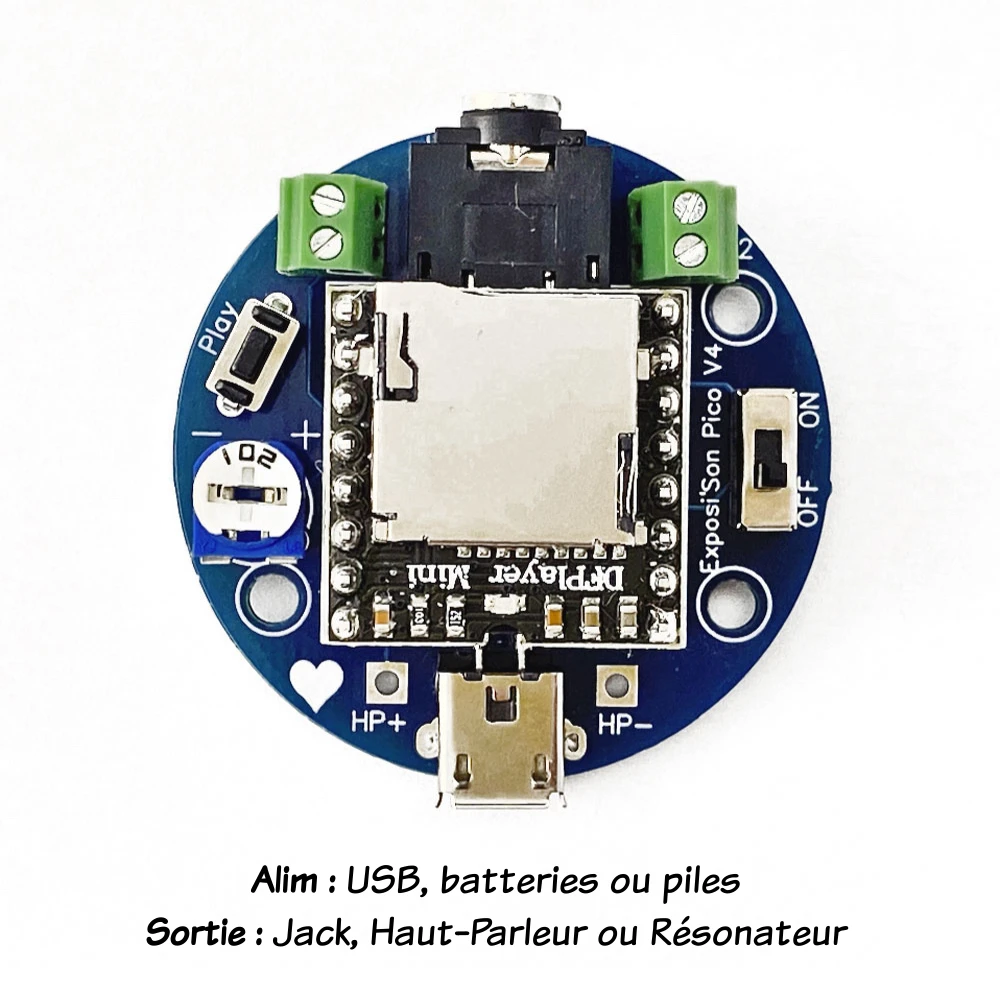

Alimentation, au choix :
- USB-C, recommandé (transfo. et câble, en supplément)
- Micro-USB

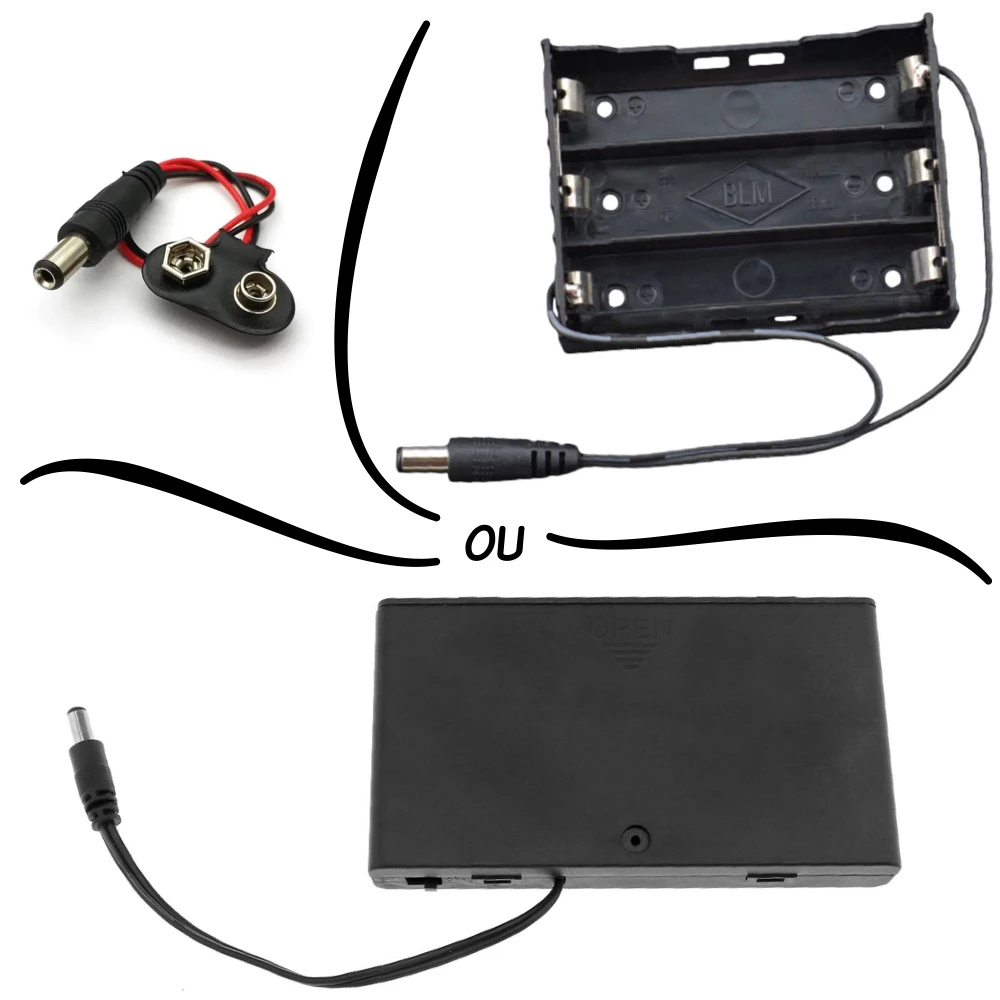

- Boîtier pour accus/piles AA ou AAA (accus non inclus)
- Boîtier pour 1 accu 18650 (accu non inclus)
Autonomie (estimation) :
- USB-C : illimité
- Accus rechargeables : Environ 14 à 35 heures en sortie jack / environ 2 à 5 heures en sortie haut-parleur ou résonateur 3W
- Piles alcalines : Environ 21 à 50 heures en sortie jack / environ 3 à 7 heures en sortie haut-parleur ou résonateur 3W
- Accu 18650 : Environ 44 heures en sortie jack / environ 6 heures en sortie haut-parleur ou résonateur 3W

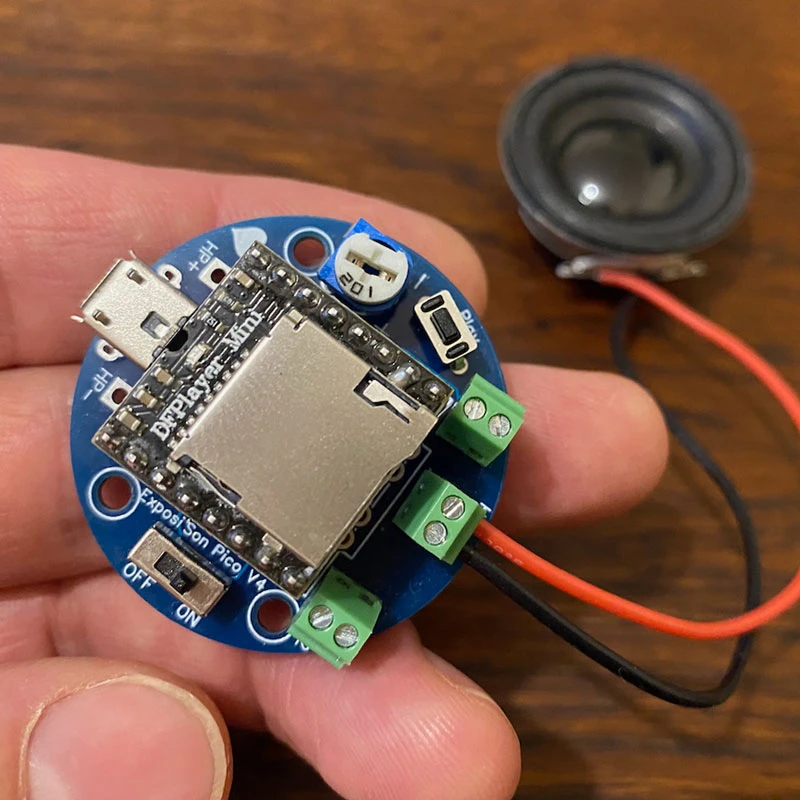

Lecteur audio : véritable DFPlayer Mini de DFRobot.
Support : Carte microSD (vendue séparément), jusqu'à 32 Go formatés en FAT 16 ou 32.
Formats : .mp3 (de préférence) et/ou .wav (maxi 48 kHz / 16 bits)
Canaux : Mono (gauche et droite mixées)
Lecture, via le bouton poussoir :
- Tous les fichiers dans l'ordre, en boucle
- Le premier fichier, 1 fois
- Le premier fichier, en boucle
Puissance et Impédance :
- Amplifiée 3 Watts sous 4 Ω s'il est choisi avec haut-parleur ou résonateur.
- Sortie DAC (non amplifiée) s'il est choisi avec prise jack. Parfait pour y brancher un casque (comme celui-ci ou celui-ci), un amplificateur (avec un Transmi'Son si l'alimentation est partagée), ou jusqu'à 5 casques (avec un répartiteur).
Volume : Analogique, réglable avec un tournevis.
Sorties audio, au choix :
- Jack 3,5 mm.

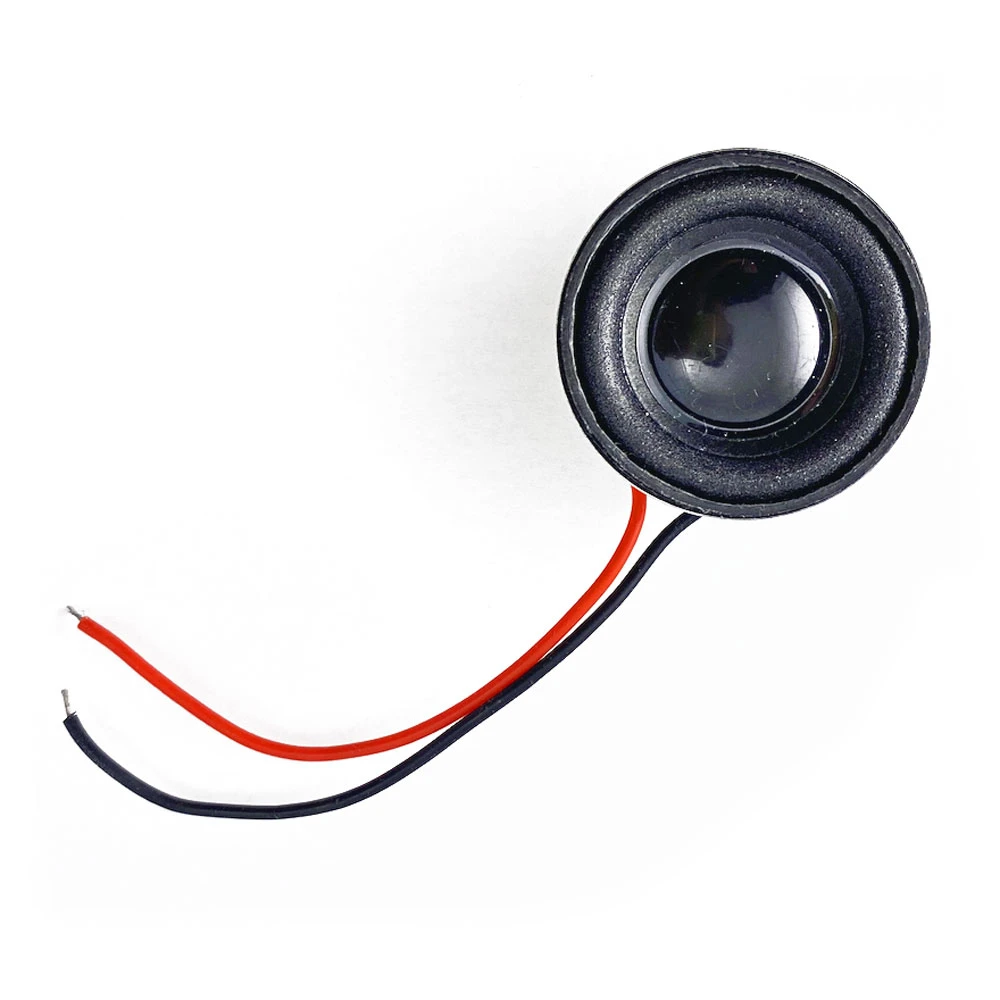

- ou Haut-Parleur 3 Watts (inclus).
- ou Résonateur 3 Watts (inclus).
Consommation : entre 10 mA et 20 mA.

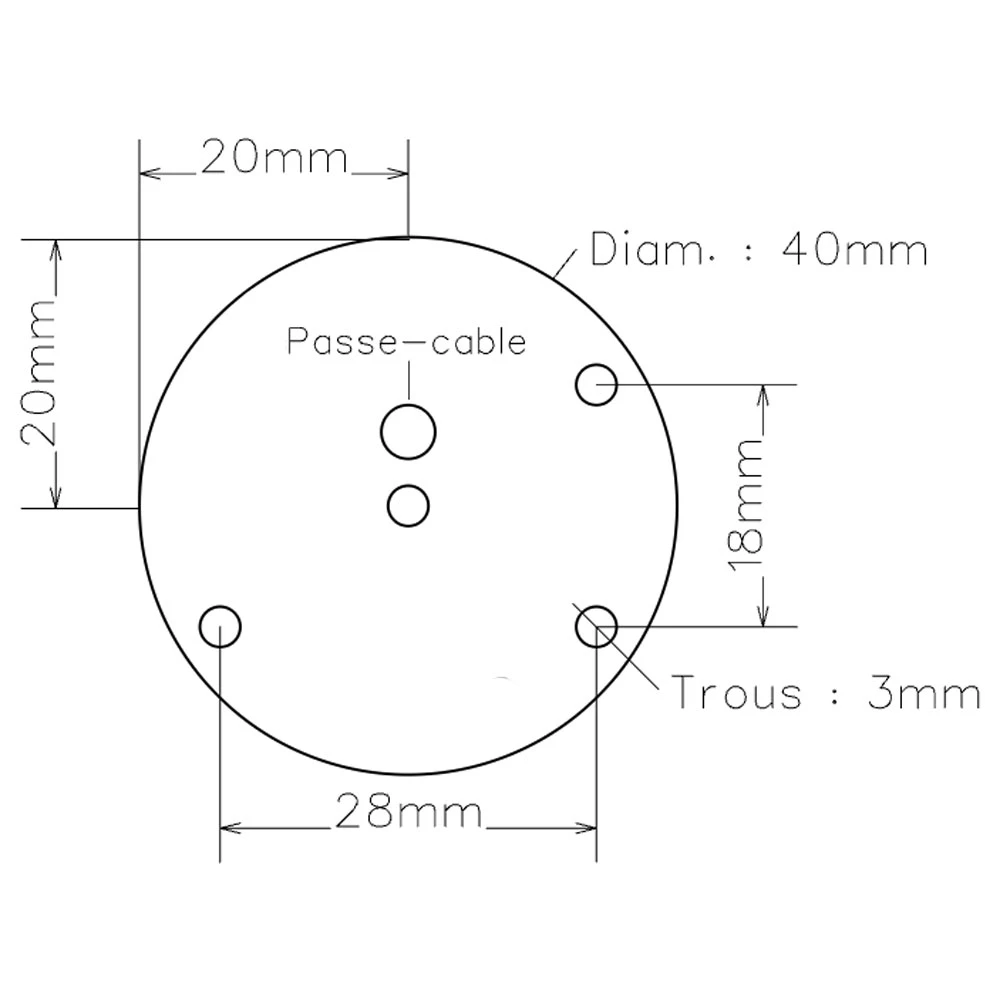

Dimensions : 40 mm de diamètre, 20 mm d'épaisseur. Détails des perçages : voir dernière image.
Sensible à l'humidité et à la pluie : à utiliser en intérieur ou bien protégé.
Fabriqué artisanalement par moi-même.

Vendu séparément (car facultatif)

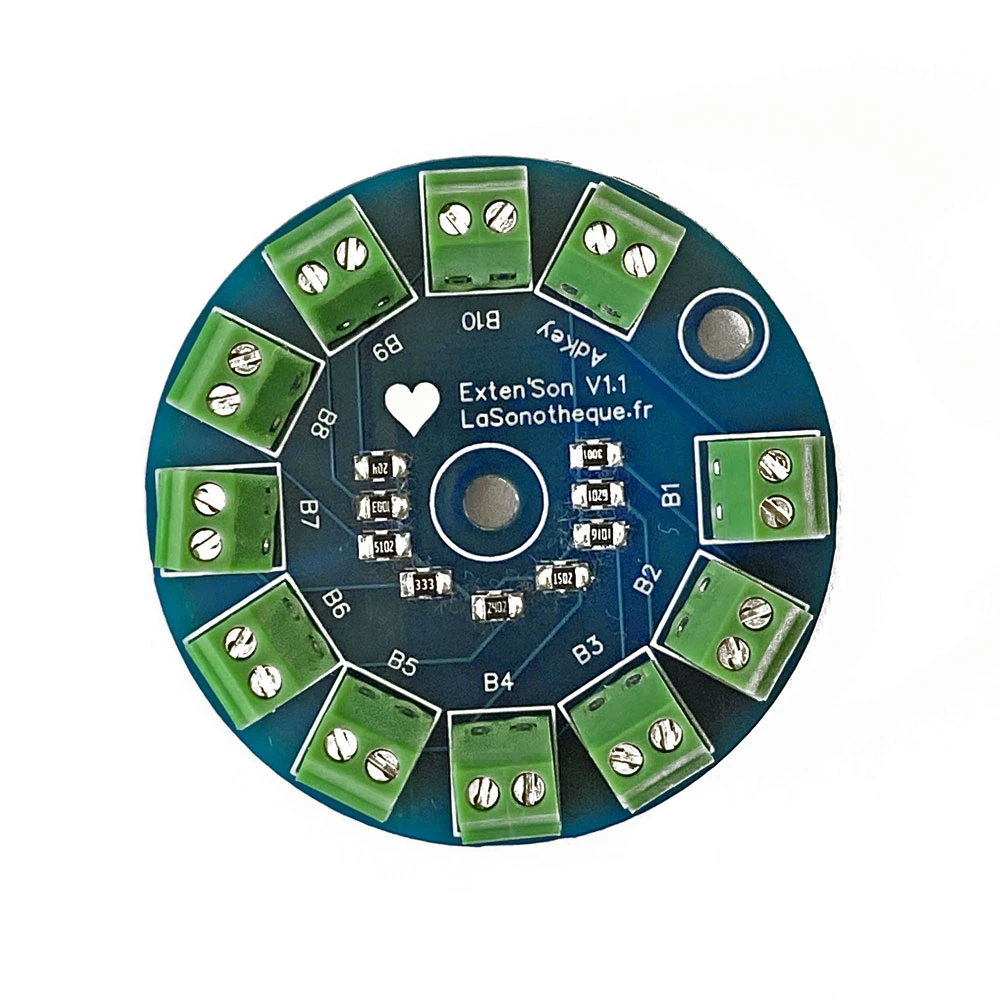

Module "Exten'Son", pour ajouter des boutons, sur les entrées ADKey
Transmi'Son, pour brancher un amplificateur externe sans bourdonnement lorsqu'il partage l'alimentation du module, et/ou pour en régler le volume

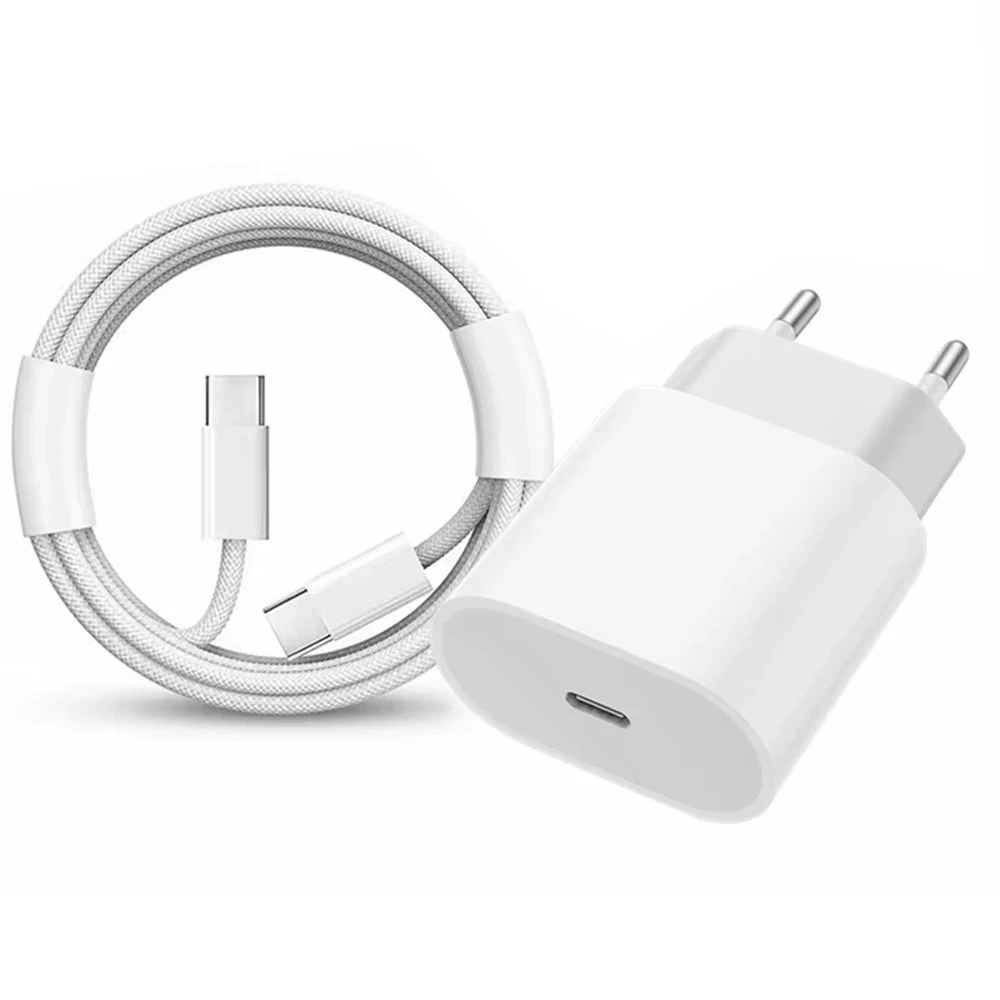

Transfo et câble USB-C, pour l'alimenter

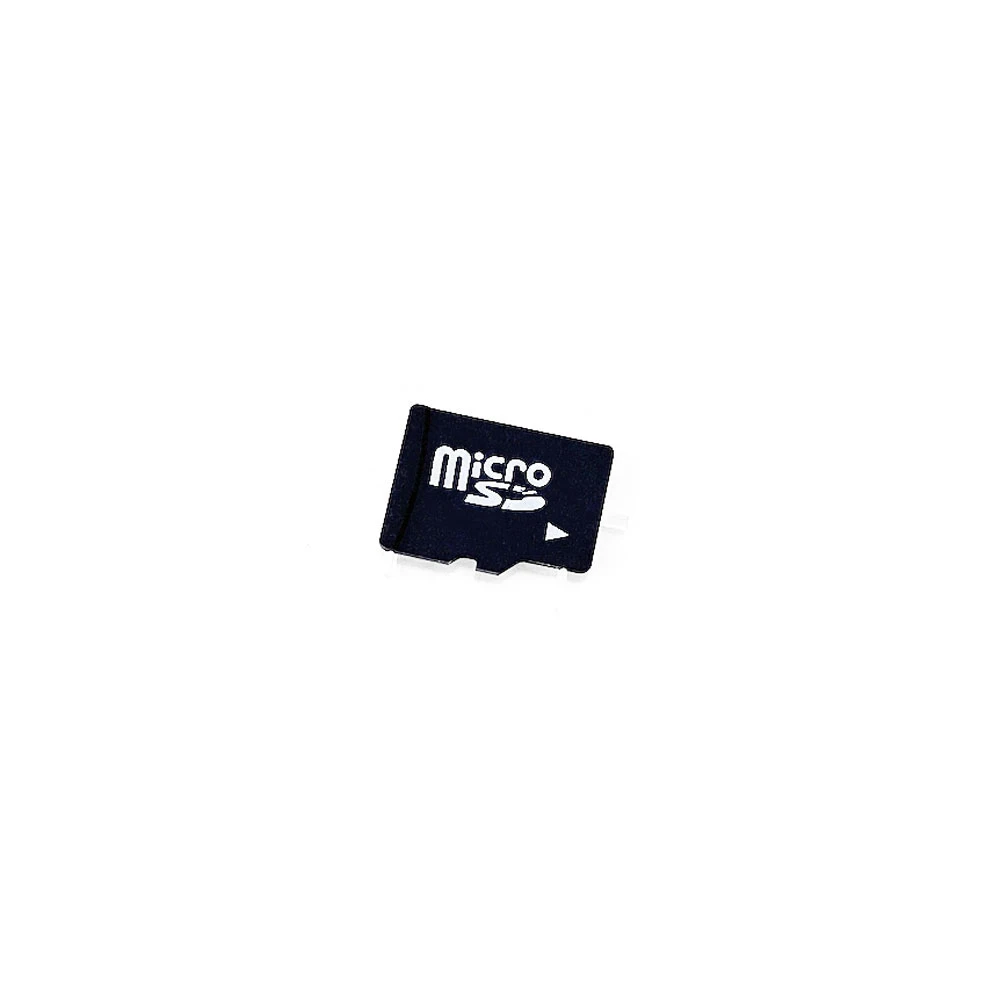

Carte MicroSD, pour contenir vos fichiers
Piles ou batteries AA (anciennement LR06), AAA (anciennement LR03) et 18650

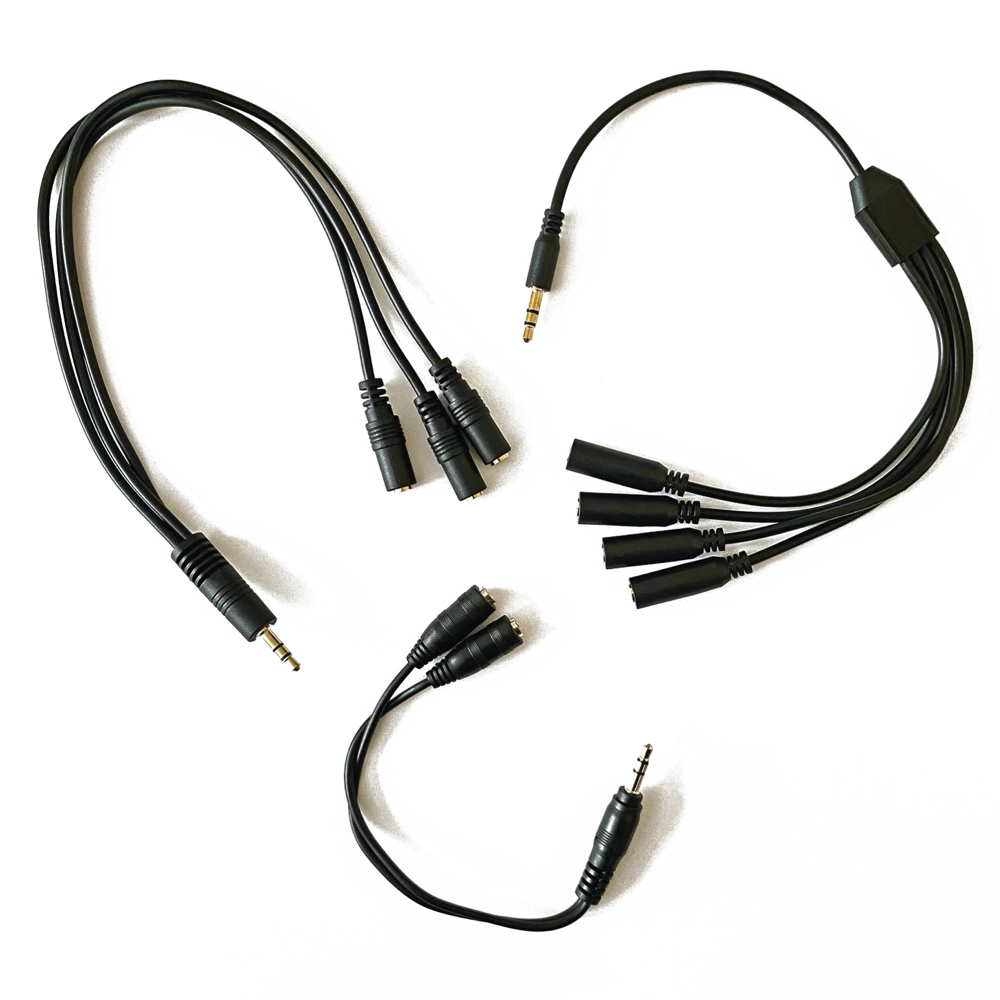

Un répartiteur jack, pour brancher jusqu'à 5 casques.

Exposi'Son ou Ambi'Son ?

	Exposi'Son	Ambi'Son
Sons lancés par un bouton	Jusqu'à 14, avec des Exten'Son.	Jusqu'à 20 avec des Exten'Son, et jusqu'à 128 avec des Expan'Son.
Ordre de lecture	Dans l'ordre des fichiers.	Dans l'ordre ou au hasard, au choix.
Sortie audio	Mono. Jack 3,5 mm non amplifié, haut-parleur 3 W ou résonateur, au choix à la commande.	Stéréo sur jack, ou mono amplifié 3 W sur bornier, au choix par un sélecteur. Bluetooth en option.
Lumières, relais, capteurs	Non : il ne fait que lire des sons.	Oui, par les broches D6 à D12 du Nano, ou par des cartes Expan'Son. Demande de programmer le Nano.
Programmable	Non : son comportement est figé.	Oui, par son Nano, un clone d'Arduino. Reprogrammable à volonté.
Alimentation	USB-C ou micro-USB, ou 3,2 à 5 V : piles AA, AAA, ou accu 18650.	Fiche DC 5,5 × 2,1 mm ou bornier à vis, 7 à 12 V. Ou l'USB-C du Nano.
Pour quel usage	Installations temporaires, itinérantes, ou à cacher dans un petit objet.	Installations permanentes, et tout projet qui doit réagir à son public.

Quoi qu'il en soit

Si vous êtes "nul.le" en électronique, je peux me charger de vous installer les boutons supplémentaires de votre choix. Parlons-en !

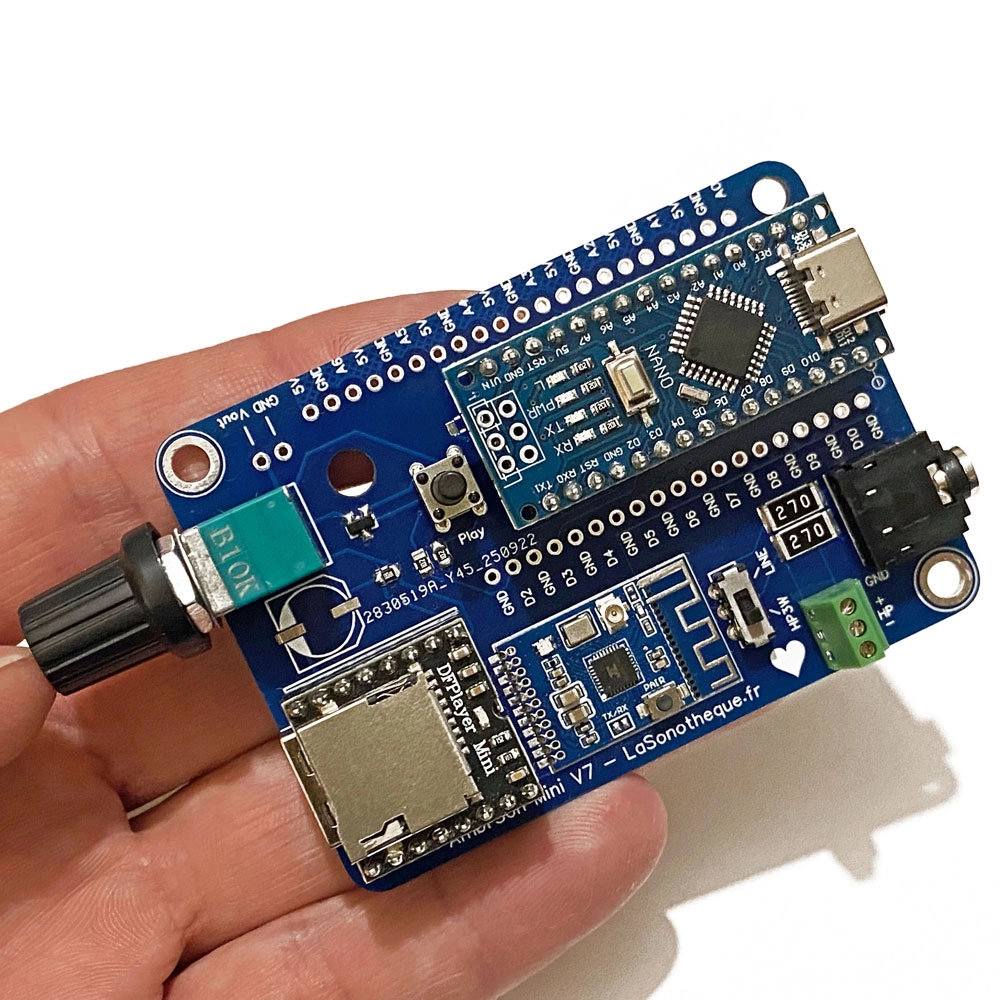

Si vous cherchez un appareil plus "intelligent", stéréo, ou extensible avec l'Expan'Son, dirigez-vous vers mon module "Ambi'Son".
Besoin d'aide pour choisir entre l'un ou l'autre ?
Si vous avez la moindre question, contactez-moi !

Photos, vidéos, composants, couleurs, version, etc. : non contractuels.

Questions fréquentes

Quelle différence avec l'Ambi'Son ?

L'Exposi'Son est plus simple et plus économique : il lit en mono depuis une carte microSD. L'Ambi'Son est stéréo, plus complet (clé USB, Bluetooth possible) et gère plusieurs modes de lecture. Pour une borne d'écoute simple, l'Exposi'Son suffit.

Combien de boutons et de casques peut-on brancher ?

Le module dispose de deux borniers (AdKey1 et AdKey2) où l'on raccorde de nombreux boutons poussoirs, jusqu'à 14, le plus simplement avec le module Exten'Son. Côté écoute, une borne peut alimenter 1 à 4 casques via un répartiteur.

Comment l'alimenter et quelle sortie audio choisir ?

Alimentation en 3,2 à 5 V, idéalement 5 V en USB-C pour atteindre la puissance maximale de 3 W (des boîtiers à piles ou accus existent aussi). Powerbank possible, mais choisissez-la "Always-on". Pour le son, trois choix : jack (casque ou enceinte active), haut-parleur 3 W, ou résonateur 3 W qui transforme une surface en membrane, sans haut-parleur visible.

Comment changer les sons ?

Module débranché, retirez la carte microSD, remplacez les fichiers depuis un ordinateur, puis remettez la carte. Si votre ordinateur n'a pas de lecteur de carte, un lecteur USB suffit.

Peut-on en commander plusieurs pour un musée ou une collectivité ?

Oui. Je fournis devis et factures sur demande, avec dépôt sur Chorus Pro pour les organismes publics et paiement par virement. Chaque module étant fabriqué à la main, écrivez-moi pour convenir du délai selon la quantité.
