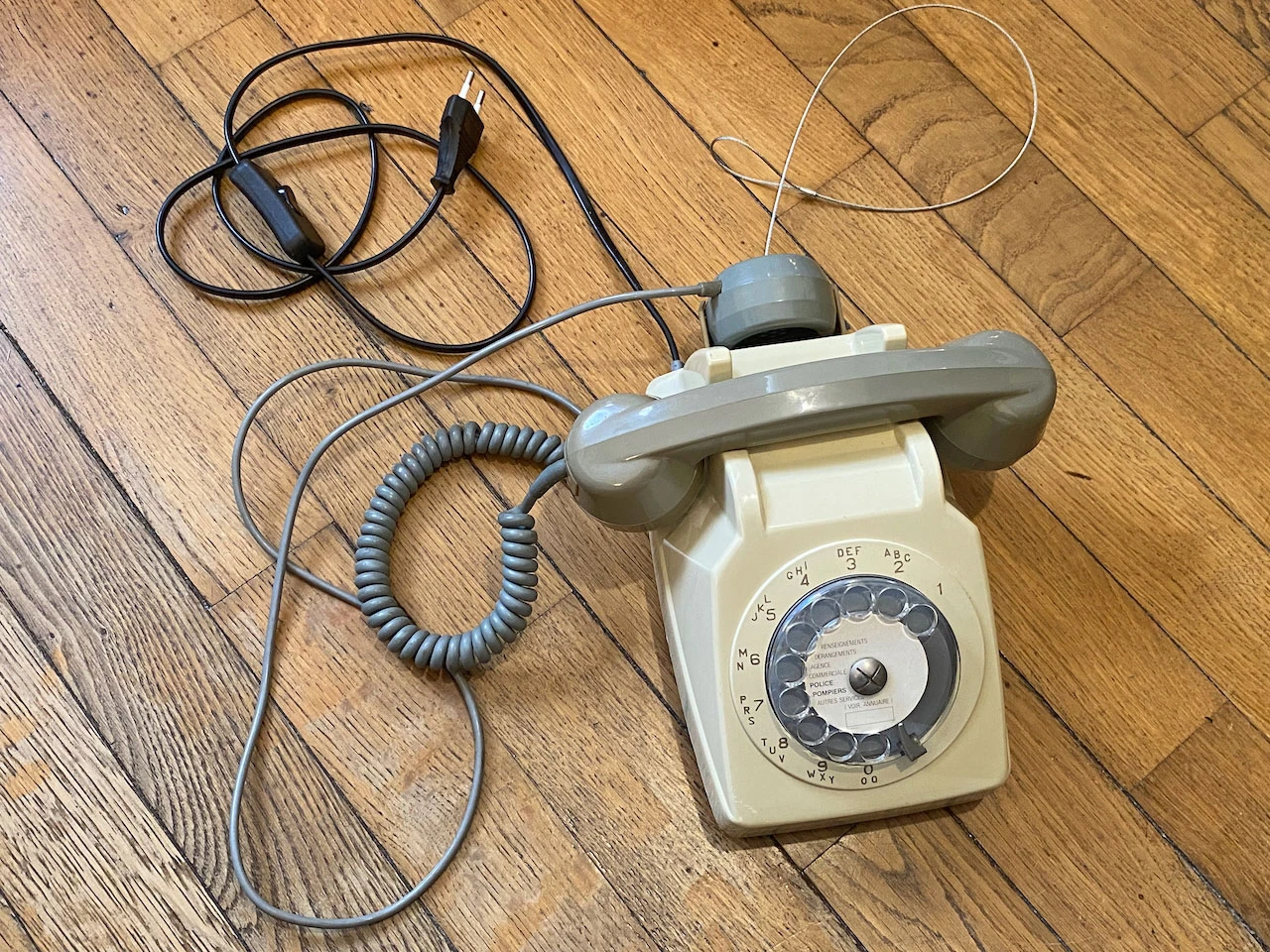

Le kit Télé’Son est une carte électronique permettant d'équiper votre propre téléphone Socotel U43 ou S63. Il s'agit d'un lecteur audio autonome qui lit les sons placés sur une carte microSD (support vendu séparément). Il prend en charge les fichiers MP3 et WAV. À retrouver ici, sur la boutique.
Présentation rapide
Cette carte vous permet d'équiper un Socotel U43 ou S63 (suivant la version choisie). Elle est dotée d’un lecteur de fichiers audio, stockés sur une carte micro-SD qui lit les fichiers aux formats MP3 et WAV (maxi 48 kHz / 16 bits) présents sur la carte, dès que le combiné est décroché ou que les boutons sont utilisés (suivant votre installation).
Des modèles tout équipés sont régulièrement vendus sur la boutique de LaSonotheque. Si ce n'est pas le cas, contactez-moi, j'en ai en stock et je peux même équiper, sur commande, vos propres téléphones.
J'ai personnellement réalisé cette carte. Recherche & développement, dessin du PCB, jusqu'à la soudure des composants : ils sont réalisés par mes propres mains.
Doté d'un micro-processeur de type Arduino "Nano" (ou un clone), les plus bricoleurs pourront modifier le programme à leur guise pour lui faire faire ce qu'ils veulent. Voici quelques petits exemples de ce qu'il leur est possible d'en faire :
- Un "Quiz'O'Phone" mono-question ou multiples spécial Noël.
- Un accessoire d'Escape Game
- Un ancien téléphone d'hôtel poétique.
- Etc.
Si vous êtes vraiment bricoleur et souhaitez fabriquer votre propre installation de A à Z, suivez ce tutoriel.
En détail
Écoute
L'écoute se fait généralement avec le combiné (mono). Si votre téléphone en est équipé, il est possible d'y brancher aussi l'écouteur (mono). Vous pouvez aussi y brancher un ou plusieurs casque(s) ou même un amplificateur externe sur la prise mini jack "Line" (stéréo). Une seconde prise jack (mono) "3W" permet l'alimentation d'un petit haut-parleur 3 Watts sous 8 Ohms.
Sonnerie
Le Télé'Son en Kit ne permet pas l'usage de la sonnerie. En effet, il serait nécessaire de l'alimenter en "alternatif", ce qui serait trop dangereux pour les amateurs. Si c'est nécessaire à vos yeux (oreilles ?), achetez mes Télé'Son tout équipés et clefs en mains, ils le permettent.
Switch rouge
Un switch rouge contient 6 petits interrupteurs blancs. Si vous en montez un, il sera "on", si vous le baissez, il sera "off". Voici leurs utilisations :
- Non applicable sur le Télé'Son en kit
- Lecture des fichiers en Aléatoire (off) ou dans l'Ordre (on)
- Retour à un fichier d'intro (votre dernier fichier sur la carte SD) si long raccrochage (on), ou pas d'intro (off)
- Un seul fichier sera lu à chaque décrochage (off), ou bien ils se suivront automatiquement tant qu'on ne raccroche pas (on)
Installation
Préparation
Récupérez un ancien téléphone Socotel U43 ou S63.
Démontage
Ouvrez-le et videz-le entièrement en gardant bien toutes les pièces détachées.
Isolation U43
Pour les Socotel U43, dont le boitier est en métal, je vous préconise de découper dans un carton fin une plaque du même format que la carte électronique que vous placerez entre la carte et le boitier.
Interrupteur de combiné
Dans l'ancienne téléphone, dessoudez l'interrupteur de combiné et soudez-le à la nouvelle carte Télé'Son.
Clavier à touches ou Cadran rotatif (facultatif)
Cadran rotatif
Tous les Socotel U43 dispose de cadran rotatif. Les claviers à touches n'existaient pas à cette époque.
Reliez les 4 fils de votre cadran rotatif aux bornes "rotatif" dédiées sur la carte Télé'Son
- GND > Les deux câbles bicolores
- D3 > Fil bleu
- D4 > Fil rouge
Clavier à touches
Reliez les fils de la matrice de votre clavier à touches aux bornes "touches" dédiées sur la carte Télé'Son
- D3 à D5 > Matrice verticale
- D6 à D10 > Matrice horizontale
Combiné et Écouteur
A l'aide des vis et pièces détachées, reliez les cosses du combiné et de l'écouteur (si dispo) sur la carte Télé'Son.
Alimentation
Connectez votre alimentation DC 7 à 12 volts
Remontage
Remontez l'ensemble avec les anciennes vis.
Amusez-vous !
Préconisations
- Lorsqu'on décroche, le son démarre immédiatement. Les personnes lentes risquent donc de manquer le début de votre fichier. Je vous recommande donc d’ajouter 1 à 2 secondes de jingle avant votre fichier. Un silence n’est pas suffisant, car les personnes qui décrochent rapidement pourraient croire que l’appareil ne fonctionne pas. Le jingle leur permet de savoir que le fichier est sur le point de démarrer.
- Parfois, le téléphone est équipé d’un écouteur à l’arrière. Cela peut sembler une bonne idée pour permettre à deux personnes d’écouter en même temps. Cependant, vous constaterez rapidement que certaines personnes utilisent l'écouteur arrière sans décrocher le combiné. Étant donné que c’est le combiné qui déclenche la lecture, ces personnes n’entendront rien. Je vous recommande donc de retirer cet écouteur, tout simplement.

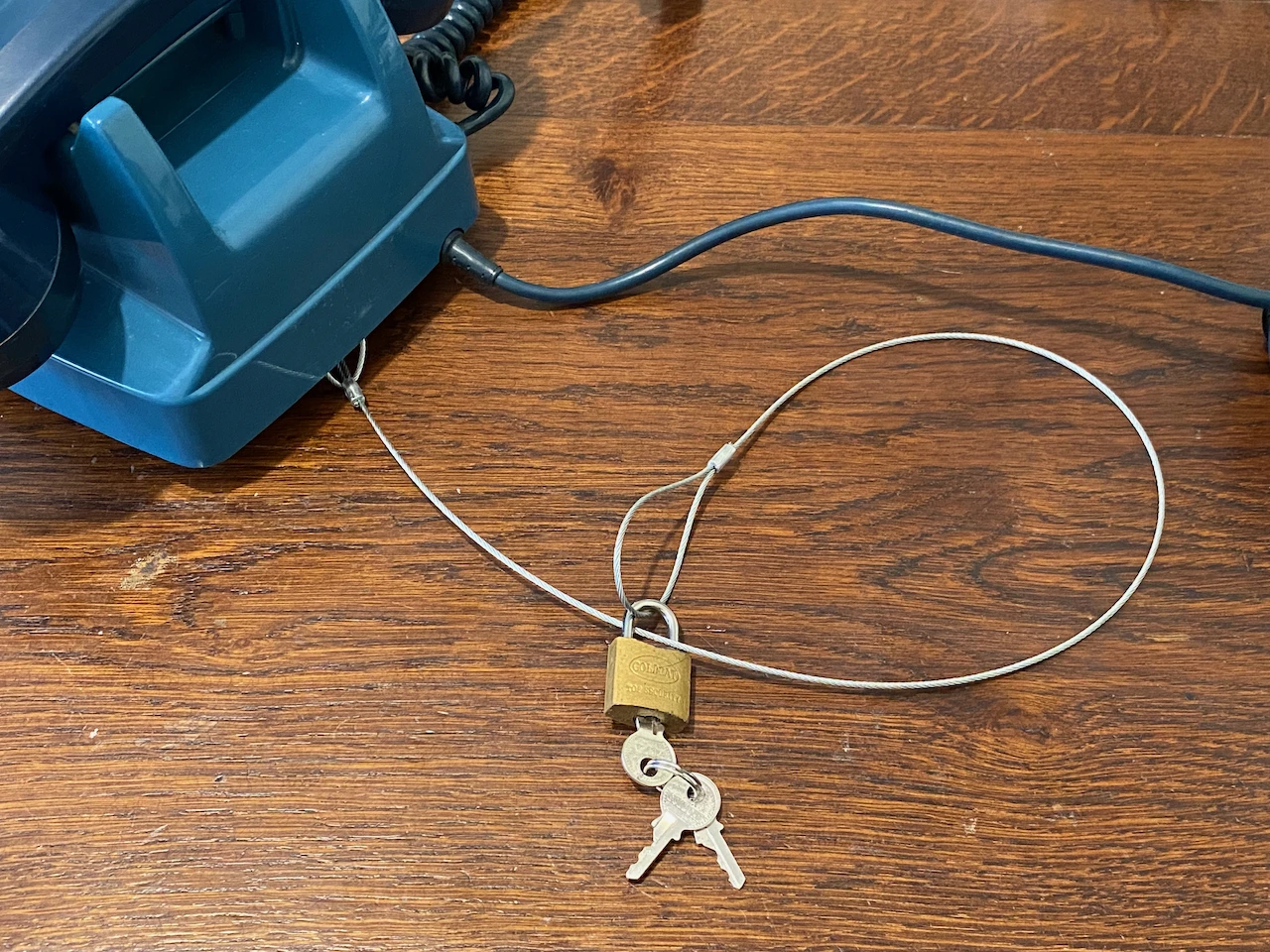

- Parce qu'il est parfois préférable de se protéger contre le vol, une élingue anti-vol ① est facile à installer. Ajoutez-y un simple cadenas à code ou à clef (non fournis). Vous pouvez aussi l'allonger (vendu par 10).
Utilisation avancée
L'aléatoire expliqué
Bien que le vrai aléatoire n'existe pas en informatique, je suis plutôt fier du miens et souhaite vous l'expliquer :
Pour éviter que la (mal)chance de l'aléatoire lance 2 fois le même son à la suite (ce qui est statistiquement possible et frustrant), mon programme compte le nombre de fichier sur la carte (n), fait une liste aléatoire des fichiers à jouer. Une fois que la liste est épuisée, il fait une nouvelle liste, et ainsi de suite.
Nano
Le module "Ambi'Son" est controlé par un Nano. Il est donc parfaitement possible et facile de créer votre propre programme. Alors amusez-vous !
Vous pouvez aussi vous aider du Wiki DFPlayer.
Vous avez une idée, et souhaitez savoir si elle est réalisable et comment ? N'hésitez pas à me contacter !
Problèmes & Résolutions
Si le DF Player est un génial petit lecteur qui équipe bon nombre de mes créations dont celle-ci, on rencontre de nombreux petits défauts qu'il est pourtant facile de contourner. Voici donc un dossier dédié à la résolution de tous les problèmes du DF Player Mini.
Versions
A chaque fois que je lance une nouvelle production de circuit imprimé, je fais quelques modifications sur le dessin. N'hésitez pas à me faire part de vos suggestions pour les prochaines versions.
- Octobre 2023 - V1 : Pour les téléphones à cadran rotatif seulement. Bug sur la sonnerie. Ne peut équiper que certaines versions.
- Février 2024 - V2 : Ajout des téléphones à claviers à touches (matrice). Résolution du bug de la sonnerie. Peut équiper tous les Socotel S63 "de table".
- Janvier 2025 - V3 : Peut équiper les Socotel S63 "muraux".
Conclusion
L'utilisation de ce Télé'Son est vraiment simple, mais au risque de me répéter : n'hésitez pas à me contacter si vous avez la moindre question ou suggestions à son sujet !
