Anti-veille powerbank

Infos complémentaires

La carte est toute nue, sans câble ni batterie.

Photos, vidéos, composants, couleurs, version, etc. : non contractuels.

En détail

Quand en avez-vous besoin ?

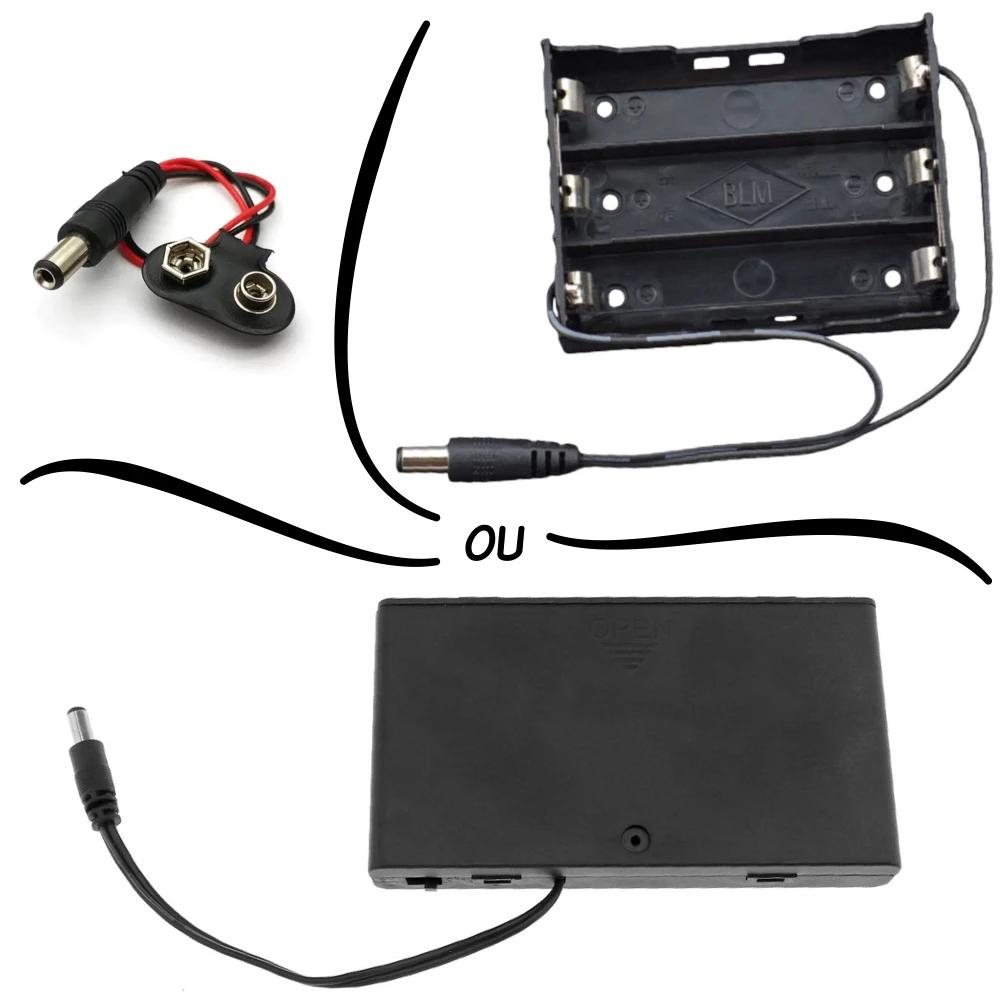

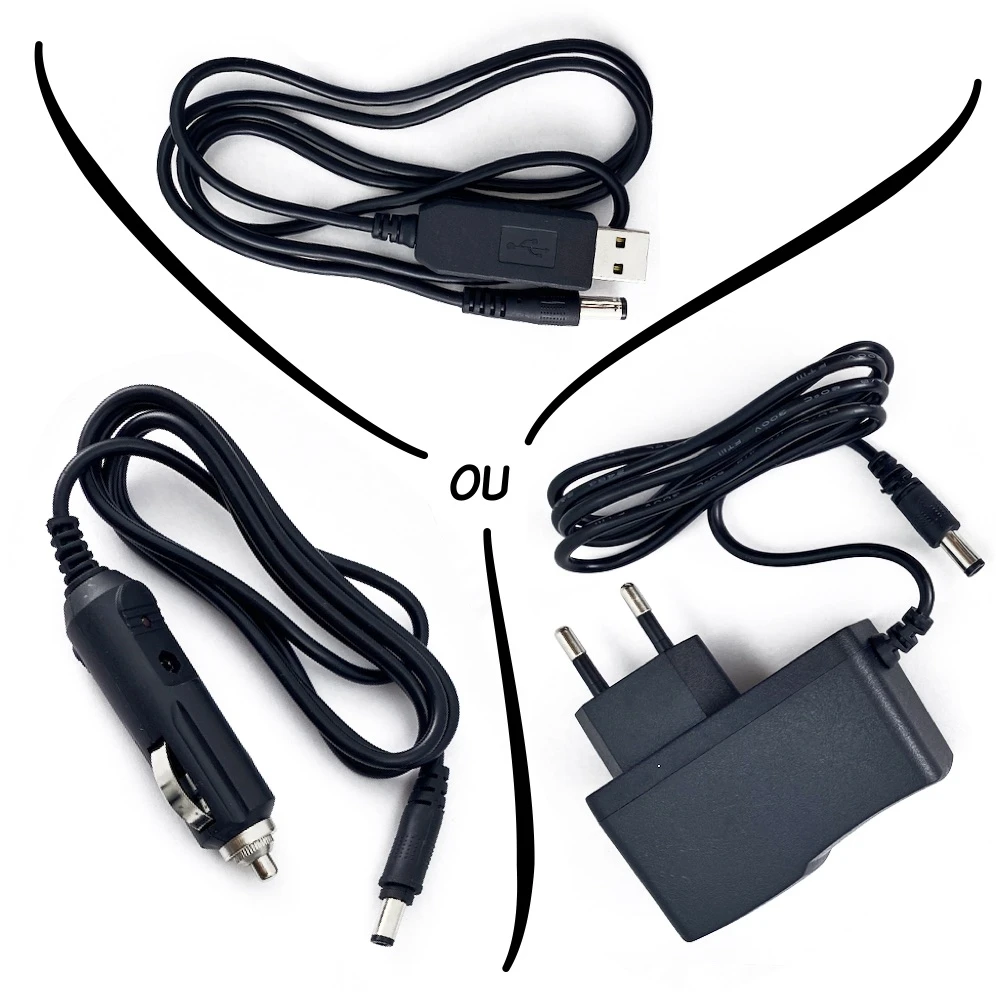

L'Anti-veille est utile dès que votre montage est alimenté par une batterie externe et qu'il s'éteint au bout de quelques secondes ou minutes. Avec un adaptateur secteur ou un boîtier à piles, il n'a aucune utilité.

Comment il fonctionne

Un petit microcontrôleur réveille la carte toutes les 4 secondes environ et fait passer pendant un instant (0,2 s) un courant d'environ 180 mA. Pour la batterie, c'est le signe qu'un appareil est bien branché : elle reste allumée.

Le reste du temps, la carte dort. Sa consommation moyenne reste donc très faible, autour de 9 mA, et ne pèse presque pas sur l'autonomie.

Comment le brancher

• +5 V et GND : reliez-les à l'alimentation 5 V de votre montage. C'est tout : la carte fonctionne aussitôt.
• EN (facultatif) : laissée libre, la carte envoie ses impulsions en permanence. Reliée à une sortie d'Arduino ou à la broche BUSY d'un DFPlayer, elle se met en pause tant que cette broche est à l'état bas.

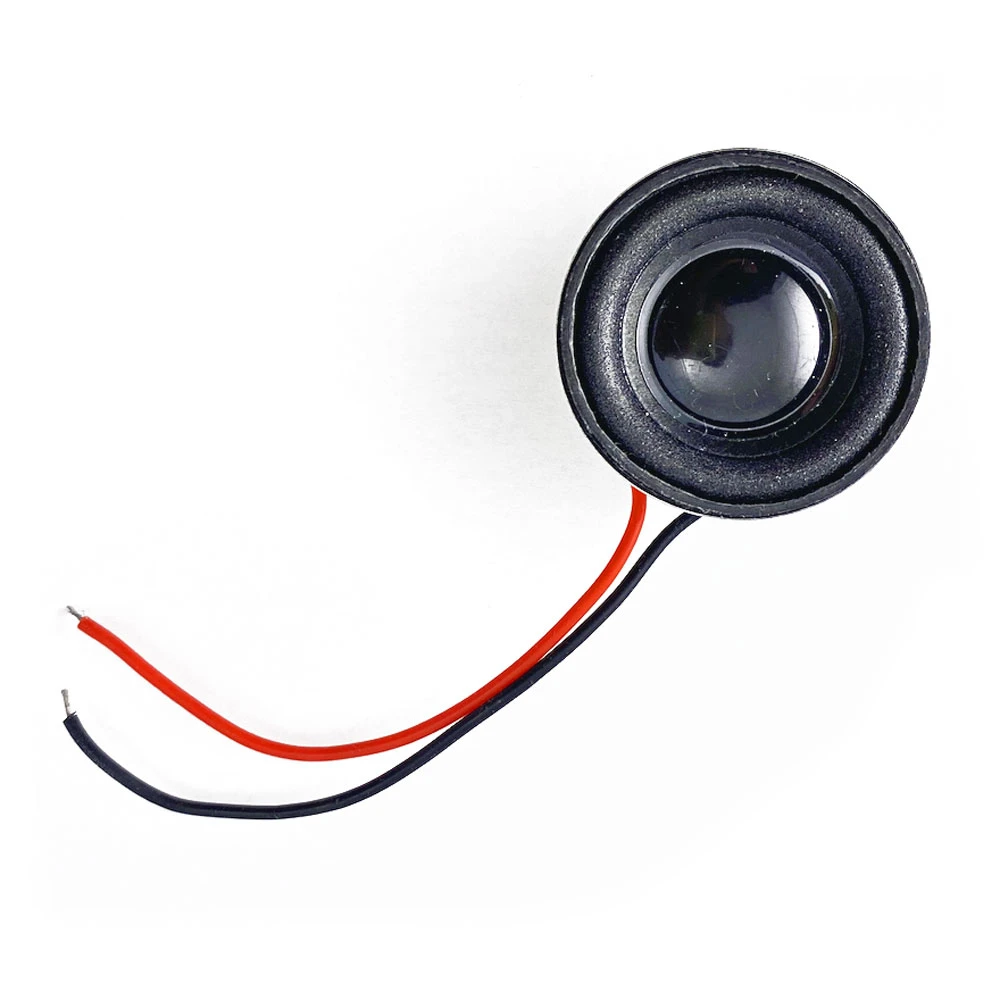

Attention : ne suspendez les impulsions que si votre montage consomme assez pendant ce temps, par exemple un haut-parleur à bon volume. Au casque, un lecteur audio consomme trop peu, même en lecture : laissez alors EN libre.

Compatibilité

L'Anti-veille convient à la très grande majorité des batteries externes. Chaque fabricant a cependant sa propre logique de mise en veille : je ne peux donc pas garantir le fonctionnement avec tous les modèles.
