Poly'Son (dossier pédagogique)

Ce dossier est en cours d'écriture !

Le module "Poly'Son" est un kit de lecteur audio éducatif, idéal pour réaliser un petit insecte sonore lors d'un atelier de découverte. Il est vendu en kit.

Ce petit appareil lit, en mono, des fichiers WAV et MP3 contenus sur une carte micro-SD (non fournie). Deux boutons poussoirs permettent de déclencher deux sons différents.

Présentation rapide

Le Poly'Son est un kit de lecteur audio conçu pour les ateliers pédagogiques : écoles, associations, fablabs, salons makers… Il permet de créer un petit insecte sonore interactif, capable de jouer deux sons différents selon le bouton pressé.

La carte électronique a déjà la forme d'un insecte : une tête ronde en avant, un corps elliptique au centre avec tous les composants, et un abdomen allongé pour le boîtier de piles. Il suffit d'y ajouter des pattes, des antennes et éventuellement des ailes pour lui donner vie !

Le kit contient une carte électronique et des composants "traversants" : faciles à souder par des débutants, à partir de 7 ans environ, avec un encadrement adapté.

Quoi qu'il en soit, n'hésitez pas à me contacter si vous avez la moindre question à son sujet !

Mise en garde

En détail

Légende

• ① : boîtier pour piles/accus AAA (BT1)
• ② : lecteur de carte micro-SD (I1, le DFPlayer Mini)
• ③ : haut-parleur 3 watts (HP) — positionné sur la tête, le son est diffusé vers le bas à travers les trous décoratifs
• ④ : interrupteur ON/OFF (SW1)
• ⑤ : bouton poussoir 1 — lance la lecture du fichier 1 (SW2)
• ⑥ : résistance R1 — nécessaire au bon fonctionnement du bouton 2
• ⑦ : bouton poussoir 2 — lance la lecture du fichier 2 (SW3)
• ⑧ : potentiomètre de volume, à régler avec un petit tournevis (RV1)
• ⑨ : diode de protection (D1)
• ⑩ : trous de fixation des pattes — 4 paires de trous de 3 mm de chaque côté du corps

La tête

La tête de l'insecte comporte trois trous : deux grands (les yeux) et un rectangulaire (la bouche). Ils sont à la fois décoratifs et acoustiques : le haut-parleur, collé sur la face supérieure de la tête, diffuse le son vers le bas à travers ces ouvertures. Posez l'insecte sur une surface, et il résonnera comme une petite bête vivante !

Explications

Alimentation

Le module est alimenté ① par un boîtier pour piles ou accus AAA (non fournis). Pour des raisons écologiques et économiques, je recommande des accus rechargeables plutôt que des piles alcalines jetables.

Le module est économe en énergie : entre 10 mA et 20 mA selon la puissance audio utilisée.

Fichiers

Le Poly'Son accepte des cartes MicroSD formatées en FAT16, FAT32 ou ExFAT, jusqu'à 32 Go. Il est possible d'y déposer des fichiers en MP3 et WAV (maxi 48 kHz / 16 bits).

Nommez vos fichiers "0001.mp3" (ou "0001.wav") et "0002.mp3" (ou "0002.wav") pour qu'ils soient correctement associés aux deux boutons.

Lecture

Le module contient deux boutons poussoirs ⑤ et ⑦ :

• Le bouton ⑤ joue le fichier 1, le bouton ⑦ joue le fichier 2.
• Une pression courte (< 1 seconde) lance une seule lecture du fichier correspondant.
• Une pression longue (> 1 seconde) lance le fichier correspondant en boucle infinie.

Soudure des composants

C'est ici que commence l'atelier ! La soudure est une compétence simple à acquérir, et les composants "traversants" du Poly'Son sont idéaux pour les débutants.

Matériel nécessaire pour souder (non fourni)

• Un fer à souder (15 à 30 W)
• De la soudure à l'étain (diamètre 0,8 ou 1 mm)
• Une pince fine ou une pince à épiler
• Une pince coupante

Conseils pour les encadrants

• Prévoir un fer à souder pour 2 à 3 participants maximum.
• Rappeler les règles de sécurité : le fer chauffe à plus de 300 °C, ne jamais le poser sans son support.
• Commencer par les composants les plus plats (résistance, diode) avant les plus volumineux (haut-parleur, boîtier de piles).
• Vérifier chaque soudure avant de passer au composant suivant : une bonne soudure est brillante et en forme de petit cône.

Ordre de soudure conseillé

1. La résistance R1 — composant plat, idéal pour commencer. Elle est placée juste avant le bouton 2.
2. La diode D1 — attention au sens : la bande blanche de la diode doit correspondre au marquage sur la carte.
3. Les deux boutons poussoirs SW2 et SW3
4. Le potentiomètre de volume RV1
5. L'interrupteur ON/OFF SW1
6. Le lecteur audio I1 (DFPlayer Mini)
7. Le haut-parleur HP — il se positionne sur la tête, face vers le haut. Les trous de la tête laisseront passer le son vers le bas.
8. Le boîtier pour piles BT1 — il forme l'abdomen de l'insecte.

Utilisation simple

1. Préparez une carte micro-SD (32 Go maximum), formatée en FAT32.
2. Ajoutez deux sons au format WAV ou MP3, nommés "0001.wav" (ou "0001.mp3") et "0002.wav" (ou "0002.mp3"). Je préconise de faire des fichiers d'une durée d'au moins 30 minutes, avec votre son au début suivi de silence (voir le paragraphe "Problèmes, Résolutions & Idées").
3. Insérez la carte micro-SD dans le lecteur ②.
4. Insérez les piles ou accus AAA dans le boîtier ①.
5. Glissez l'interrupteur ④ sur ON.
6. Appuyez sur un bouton poussoir ⑤ ou ⑦ :
   • Une pression courte (< 1 seconde) lance une seule lecture du fichier correspondant.
   • Une pression longue (> 1 seconde) lance le fichier en boucle infinie.
7. Réglez le volume sur le potentiomètre ⑧, à l'aide d'un petit tournevis.

Créer son insecte sonore

C'est la partie créative de l'atelier ! Une fois la carte soudée et fonctionnelle, il s'agit de lui donner vie en lui ajoutant pattes, antennes et ailes.

Choisir ses sons

Commencez par choisir les deux sons que jouera votre insecte. Vous pouvez les trouver sur LaSonothèque, les enregistrer vous-même, ou les créer de toutes pièces. Pensez à adapter le son au caractère de l'animal imaginé : un bourdonnement, un crissement, un chant, un cri…

Ce qu'il faut trouver

Voici une liste de matériaux simples à se procurer pour habiller votre insecte :

• Du fil d'électricien souple (plusieurs couleurs si possible) — pour les pattes et les antennes. Il passe facilement dans les trous de 3 mm du PCB, et se plie et se tord à volonté pour donner du caractère à votre bête.
• Du papier, du carton léger ou de la cellophane — pour découper et façonner des ailes.
• Des petits yeux mobiles (en plastique, à coller) — pour habiller la tête.
• Un pistolet à colle chaude — indispensable pour fixer solidement le haut-parleur sur la tête, le boîtier de piles sur l'abdomen, les antennes, les ailes et tout autre élément décoratif. La colle chaude prend vite et tient bien sur le PCB.

Fixer les pattes

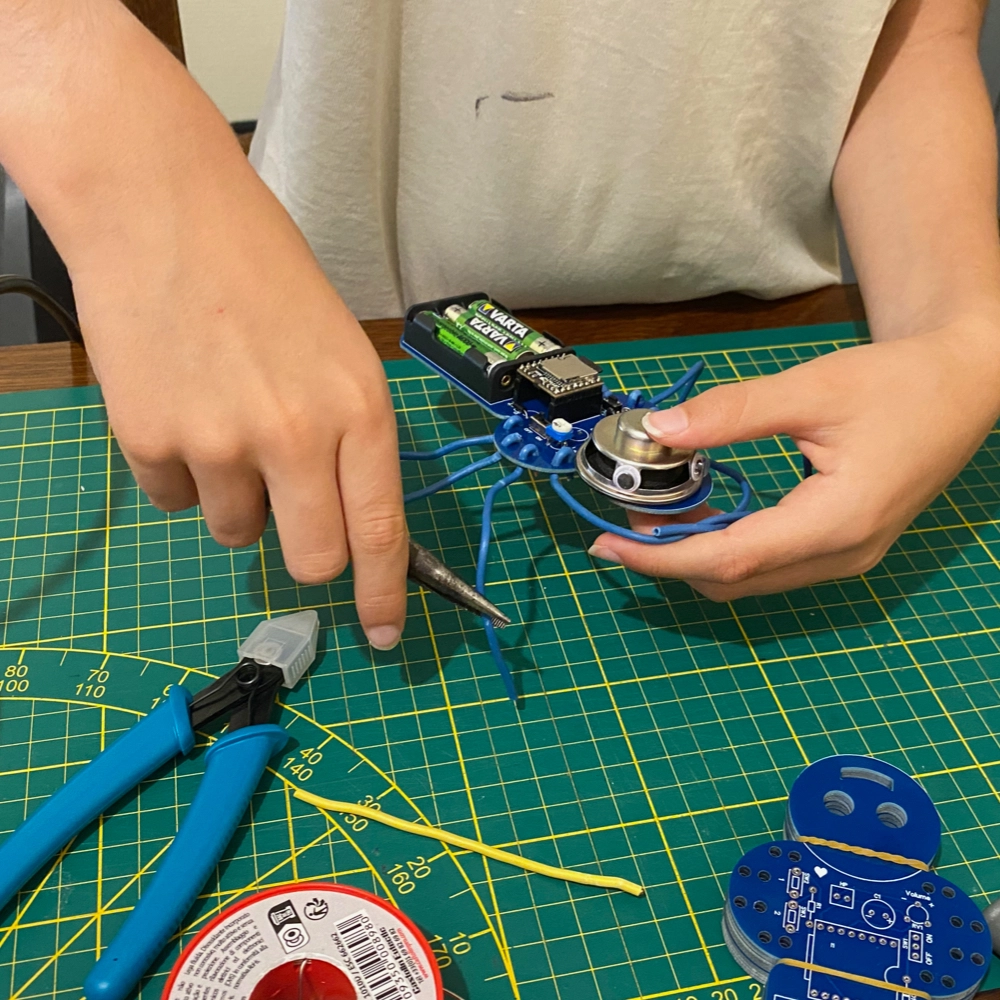

De chaque côté du corps, 4 paires de trous de 3 mm permettent de fixer jusqu'à 8 pattes. Pour bien fixer chaque patte, passez le fil dans un trou, faites une boucle sous la carte, puis repassez-le dans le trou voisin de la même paire. Tirez bien pour que la patte tienne ferme, puis pliez-la à votre convenance.

Veillez à ce que les fils ne touchent aucun composant ni aucune piste côté circuit.

Ajouter les antennes

Les trous situés à l'avant de la tête peuvent accueillir deux antennes en fil d'électricien. Fixez-les de la même façon que les pattes, et tordez-les pour leur donner la forme souhaitée : droites, en spirale, en zigzag…

Créer les ailes

Découpez deux formes symétriques dans du papier, du carton fin, de la cellophane ou de la feutrine. Collez-les ou fixez-les sur le dessus du corps. Translucides, colorées, nervurées au feutre : les ailes sont l'occasion d'une belle activité de découpage et de décoration !

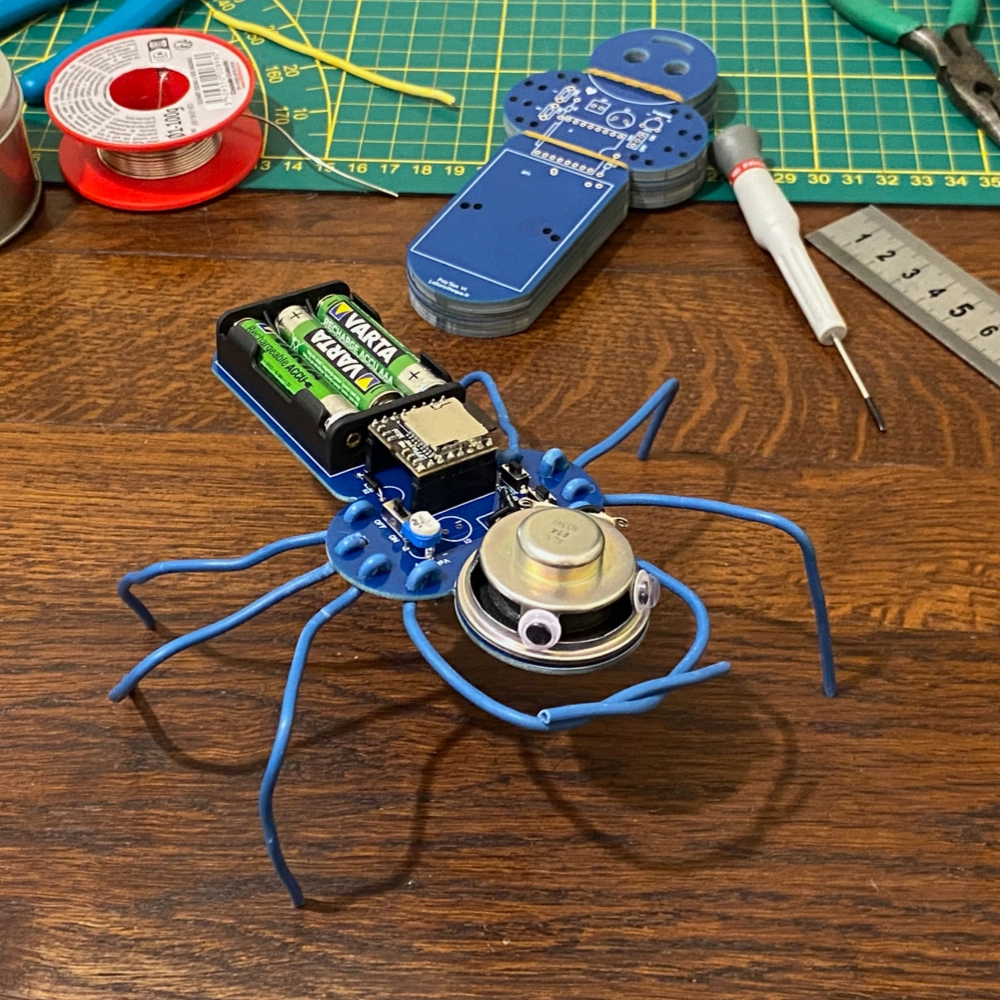

Exemples de réalisations

Vous avez réalisé un atelier et souhaitez partager vos créations ? Vous avez une idée et souhaitez savoir si elle est réalisable ? N'hésitez pas à me contacter !

Problèmes, Résolutions & Idées

Le lecteur audio utilisé dans le Poly'Son est un DFPlayer Mini. C'est un génial petit module qui équipe bon nombre de mes créations, mais on peut rencontrer quelques petits défauts, heureusement faciles à contourner. Voici un dossier dédié à la résolution de tous les problèmes du DFPlayer Mini.

Astuce : le fichier long

Pour éviter qu'une pression longue (> 1 seconde) ne déclenche une lecture en boucle indésirable, une astuce simple consiste à créer un fichier audio de longue durée (30 minutes ou 1 heure), avec votre son au début, suivi de silence. Ainsi, même en boucle, l'insecte "se tait" rapidement après avoir joué son son.

Versions

• Juin 2025 - V1 : Première version. DFPlayer Mini, deux boutons poussoirs, haut-parleur 3 W, alimentation par piles AAA, volume analogique.

Conclusion

Le Poly'Son est conçu pour être simple à assembler et à personnaliser, tout en laissant une grande liberté créative à chaque participant. N'hésitez pas à me contacter si vous avez la moindre question ou si vous souhaitez adapter cet atelier à votre contexte !
