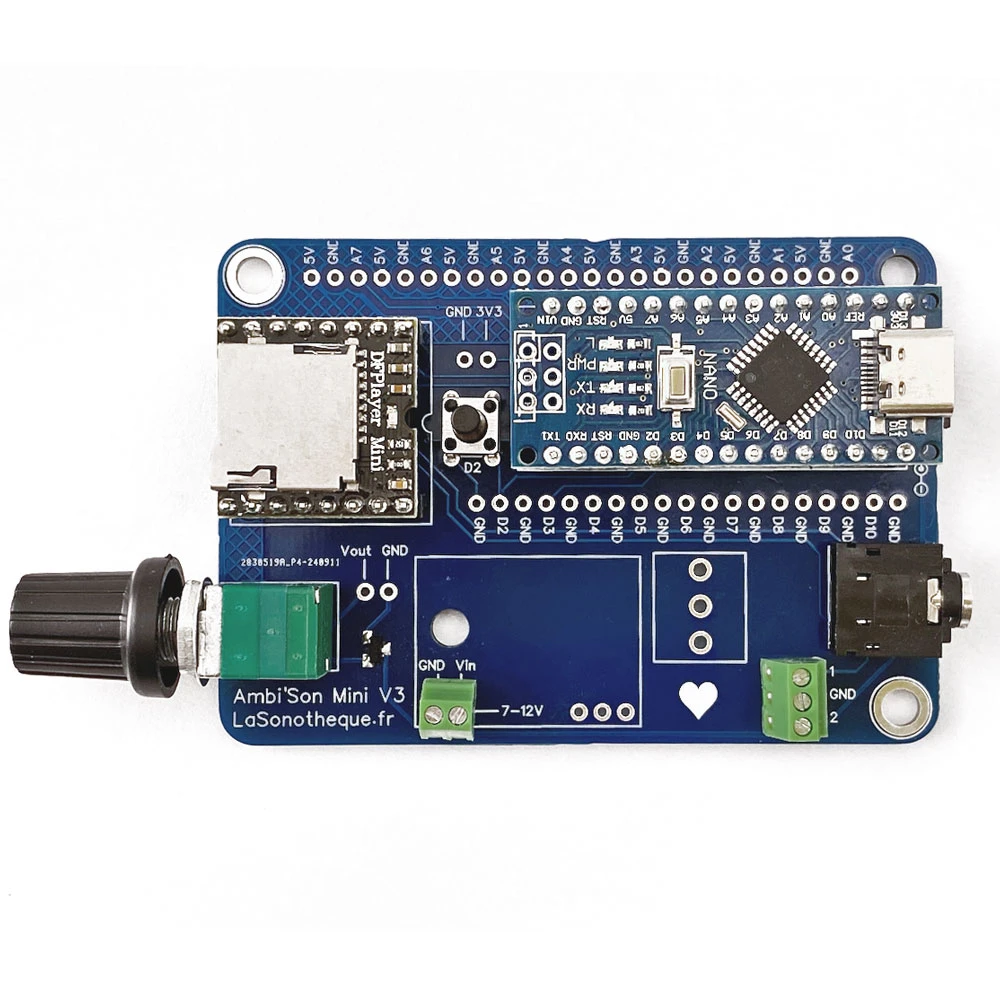

Lecteur Ambi'Son

Infos complémentaires

Tous types de projets sont possibles. Besoin d’un conseil (faisabilité, choix de version, réalisation, suggestion, question...) : contactez-moi. Et si vous souhaitez mon aide pour bricoler, j'accueille dans mon atelier.

Voici quelques exemples de ce qu’il est possible d’en faire :

❮ ❯

Protection, en option

L'Ambi'Son est initialement vendue nu, sans protection. Il est donc fortement recommandé de lui fabriquer un boitier pour éviter tout contact avec des éléments conducteurs (risque de court-circuit). C'est le cas de toutes les cartes semblables, comme la "Touch Board" de Bare Conductive, la "Teensy Audio Shield", ou la "Audio FX Sound Board" d'Adafruit, par exemple.

Dorénavant, je propose un kit de protection composé de 2 plaques de bois découpées au laser, 1 échasse en bois pour le bouton play, 8 entretoises, 8 vis et 4 patins pour protéger succinctement le circuit. Il s'agit d'un kit à monter soi-même.

Utilisation détaillée

• Lisez la notice d’utilisation complète.

Vous trouverez encore plus d'informations un peu plus bas sur cette page.

Conçu et fabriqué artisanalement par mes soins, il est pensé pour des projets comme : borne audio et muséographie, scénographie et installations sonores, objets interactifs, modélisme, etc.

Caractéristiques techniques

• Notice d’utilisation express
• Notice d’utilisation complète

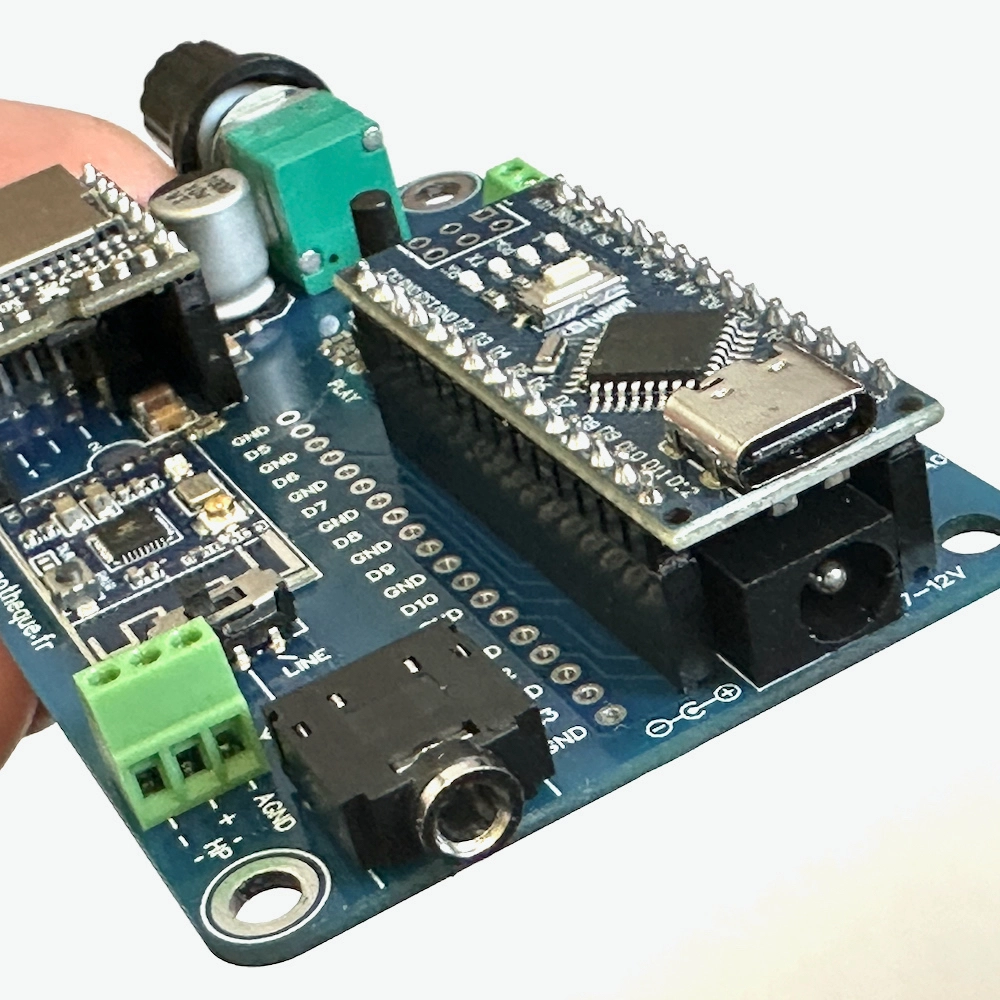

• Alimentation :

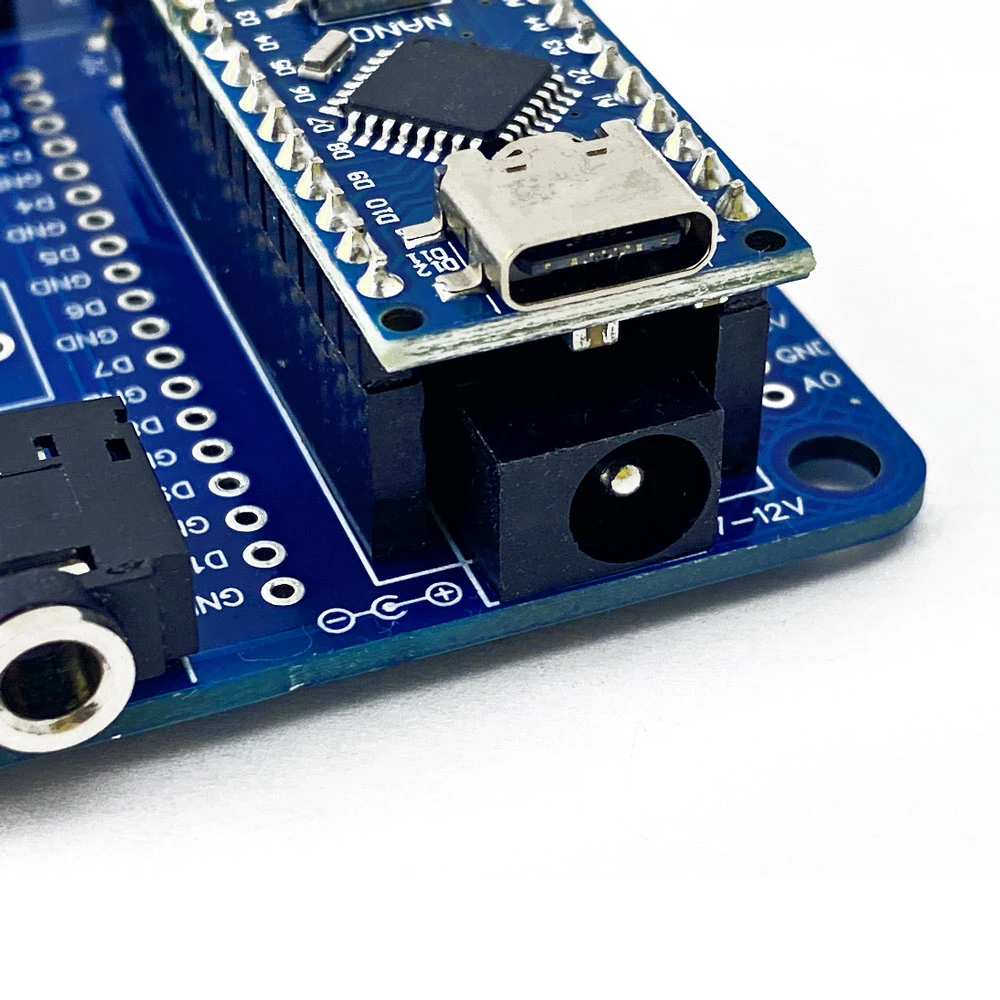

  • Fiche DC standard (5,5 mm x 2,1 mm, dit "DC5521"), en courant continu de 7 à 12 V
  • Bornier à vis, en courant continu de 7 à 12 V
  • USB-C (via l’interface du Nano)
  Il est recommandé d’alimenter le module via la fiche DC ou le bornier à vis. Si vous l’alimentez en USB-C via le Nano, l’interrupteur intégré au potentiomètre ne pourra pas couper l’alimentation, et l’utilisation de la sortie Vout sera impossible.

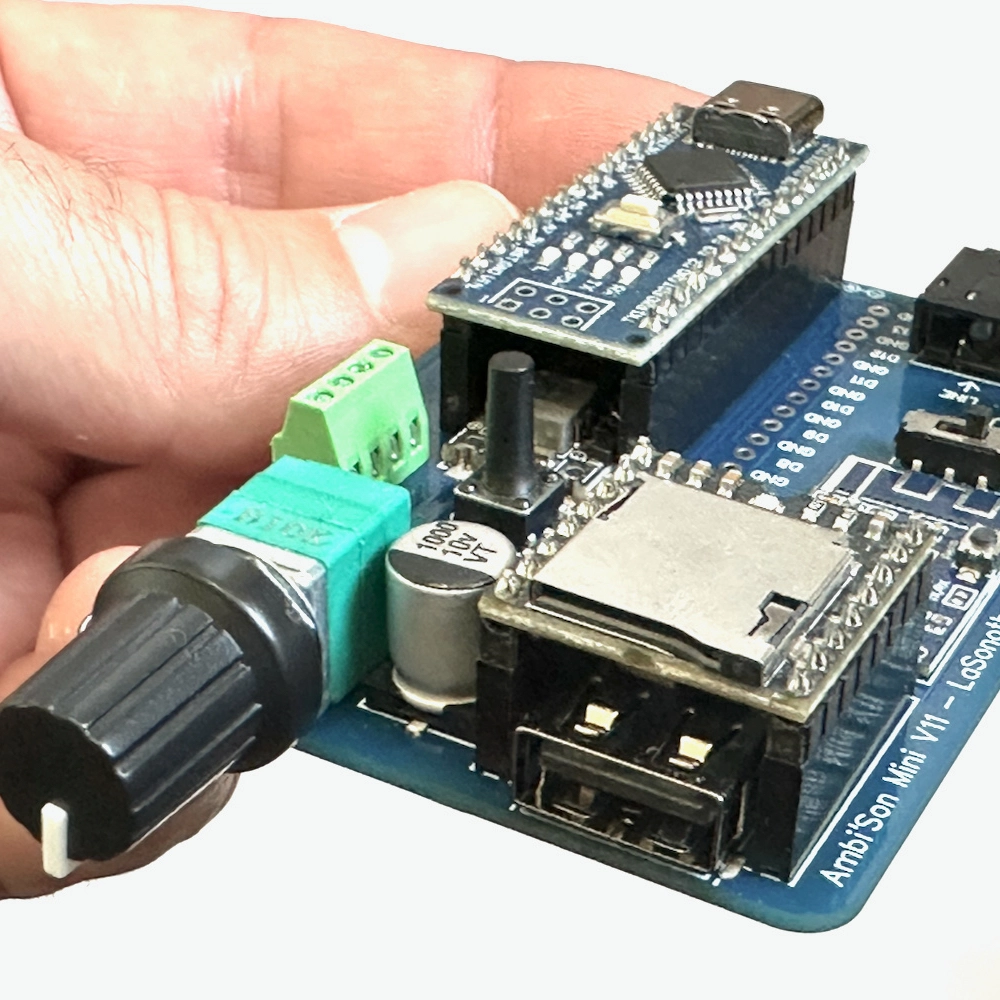

• Entrées/Sorties : quelques broches du Nano accessibles (certaines sont déjà utilisées par le module)
• Programmation du Nano via USB-C grâce à Arduino IDE. Mon programme est déjà chargé pour une utilisation simple.
• Lecteur audio : véritable DFPlayer Mini de DFRobot.
• Support : carte microSD et/ou clé USB (selon version, vendues séparément), jusqu’à 32 Go
• Formats : .mp3 de préférence, ou .wav (16 bits / 48 kHz max)
• Canaux :
  • Stéréo en sortie Line
  • Mono en sortie Speaker (gauche et droite mixées)
• Lecture, choix via bouton poussoir :
  • En boucle, aléatoire
  • En boucle, dans l’ordre
  • Une fois, un seul fichier
• Impédances : LINE (pour brancher 1 à 4 casques comme celui-ci ou celui-ci + un répartiteur, ou un amplificateur externe) ou SPK 3W (amplifié 3 W sous 4 ohms), au choix grâce à un interrupteur.
• Volume : réglable manuellement. Le réglage est numérique. L’interrupteur du potentiomètre coupe l’alimentation si le module est alimenté via la prise DC5521 ou le bornier à vis, mais pas si l’alimentation passe par l’USB du Nano.
• Sorties audio disponibles :
  • Jack 3,5 mm
  • Bornier à vis
  • Bluetooth (selon version, un seul récepteur possible)
• Consommation : entre 100 mA et 200 mA selon votre montage

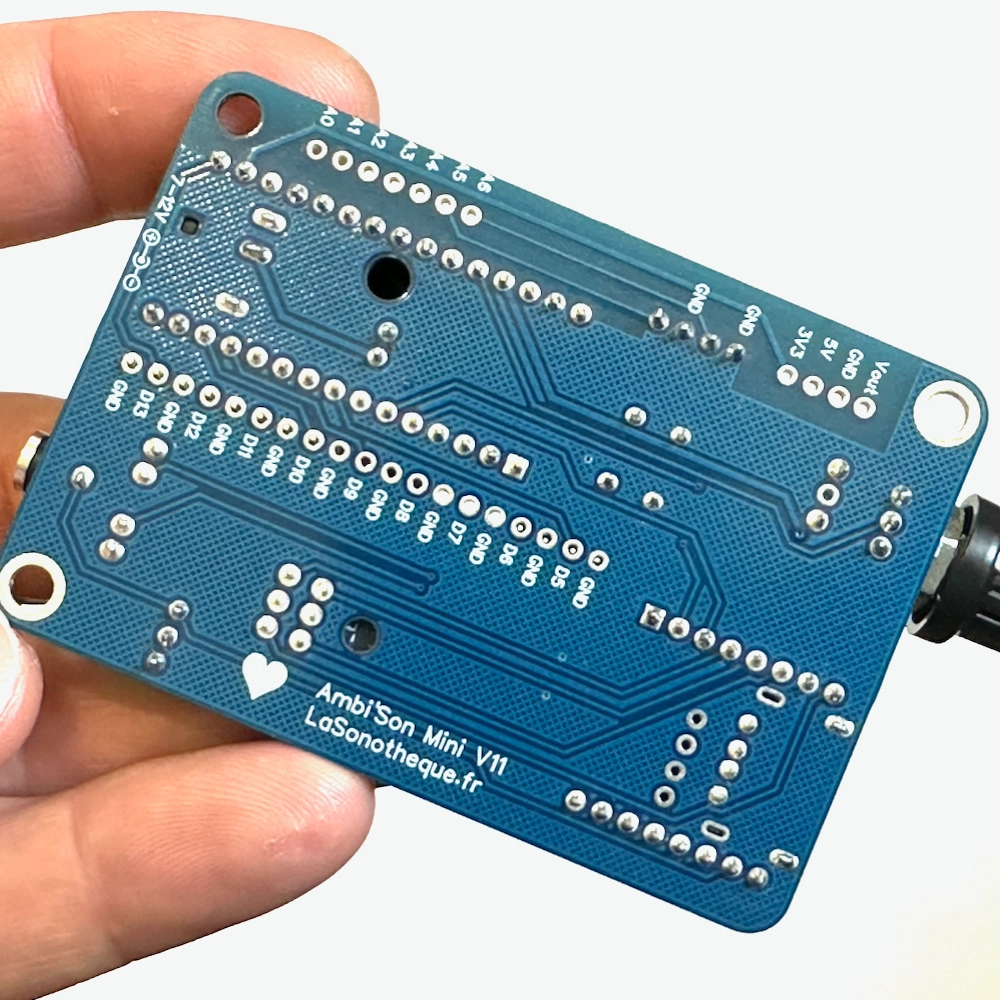

• Dimensions : 78 mm x 55 mm (potentiomètre et jack exclus), 20 mm d’épaisseur. Détails des perçages : voir la dernière image.
• Sensible à l’humidité et à la pluie : à utiliser en intérieur, ou protégé.
• Fabriqué artisanalement par moi-même.

Inclus

• Module Ambi'Son (version choisie)
• Un kit de protection en bois (si l'option est choisie)
• Programme préchargé (utilisation simple)

Non inclus

• Carte microSD / Clé USB, pour contenir vos fichiers

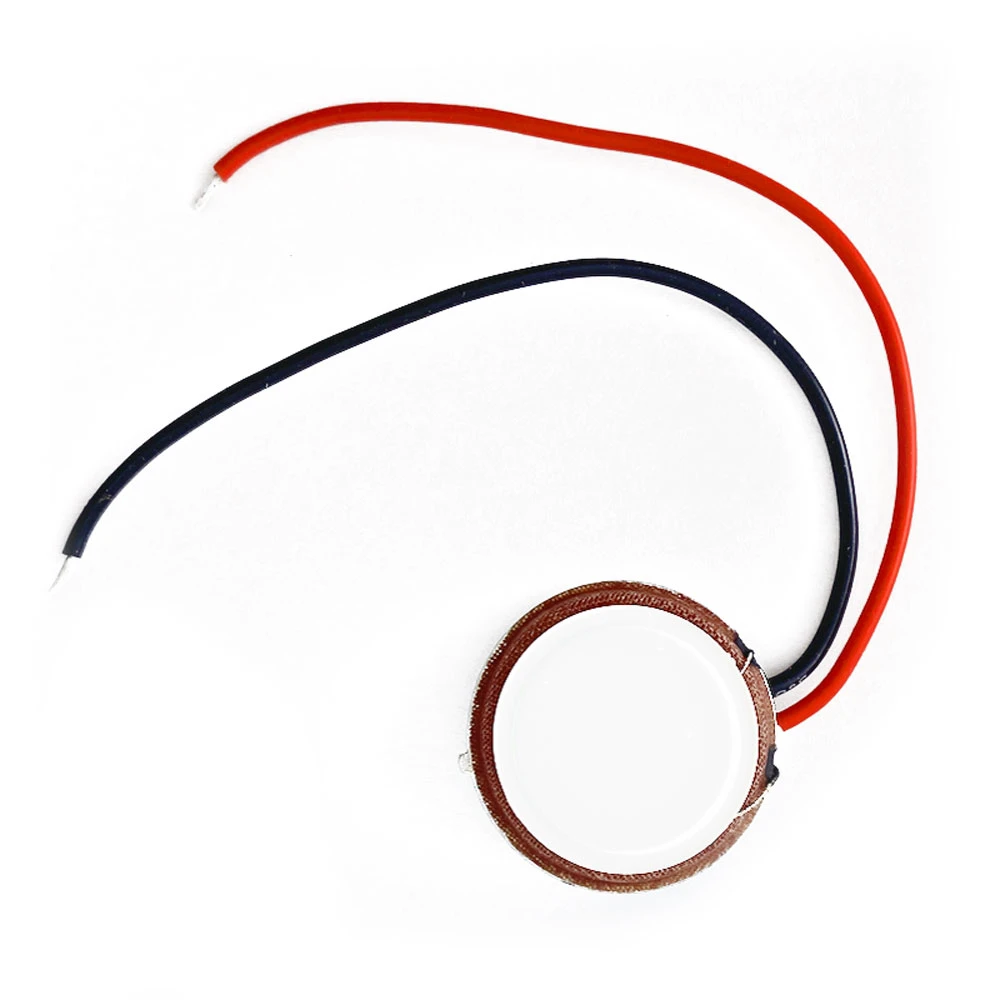

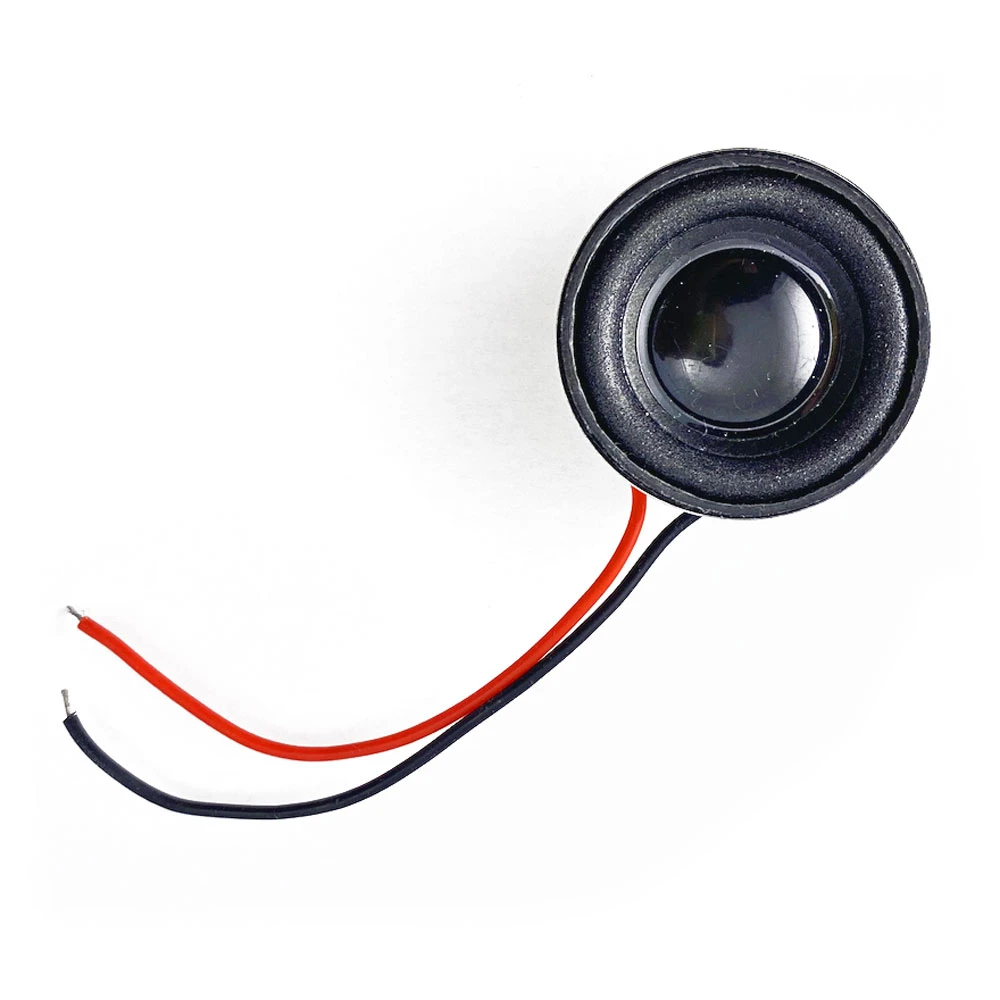

• Haut-parleur / résonateur de 3 W, pour entendre vos sons

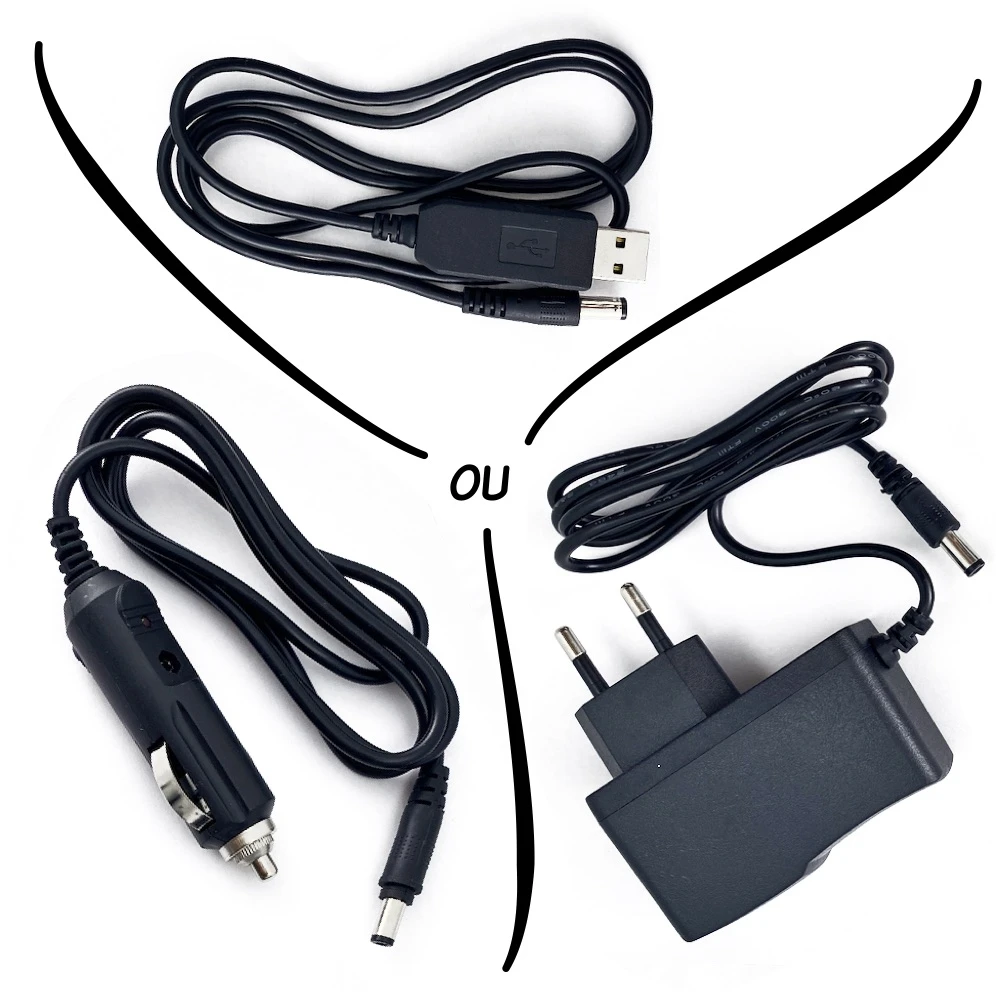

• Alimentation DC, pour alimenter votre module

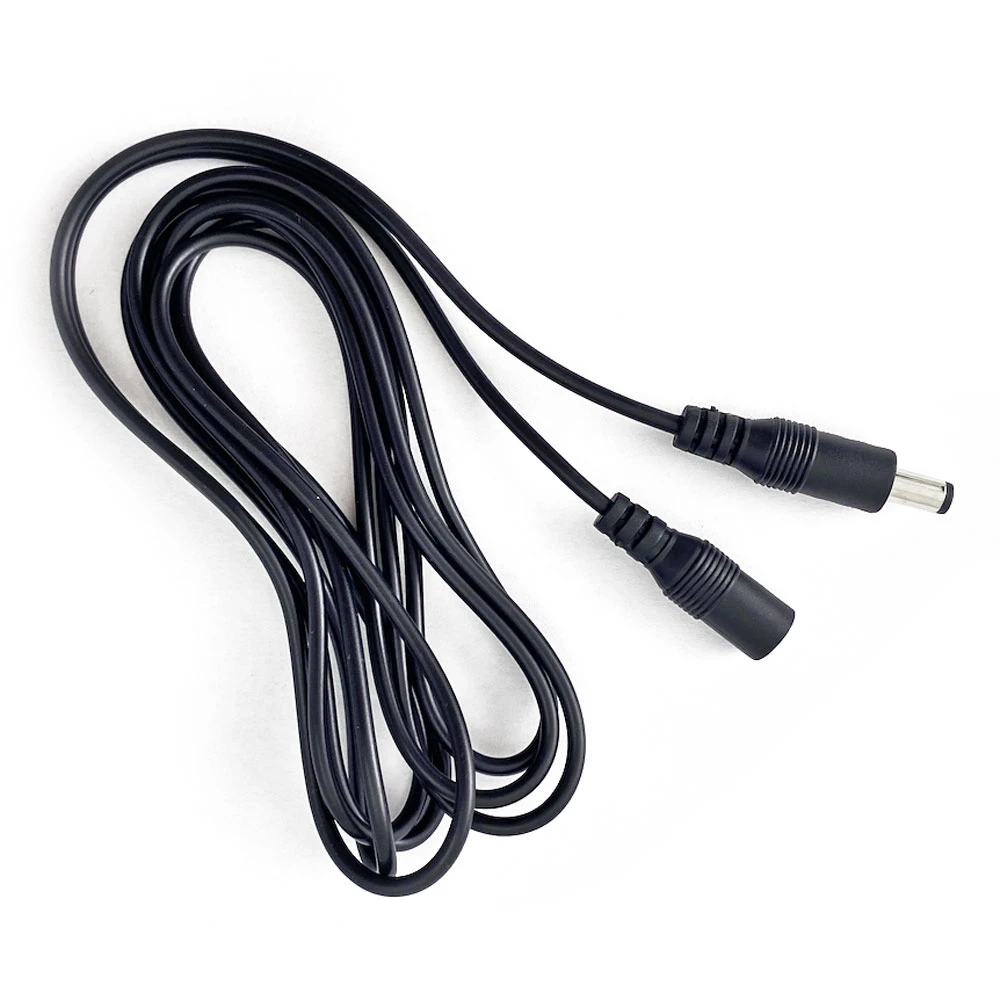

• Rallonge d’alimentation DC, pour rallonger la distance alimentation / module

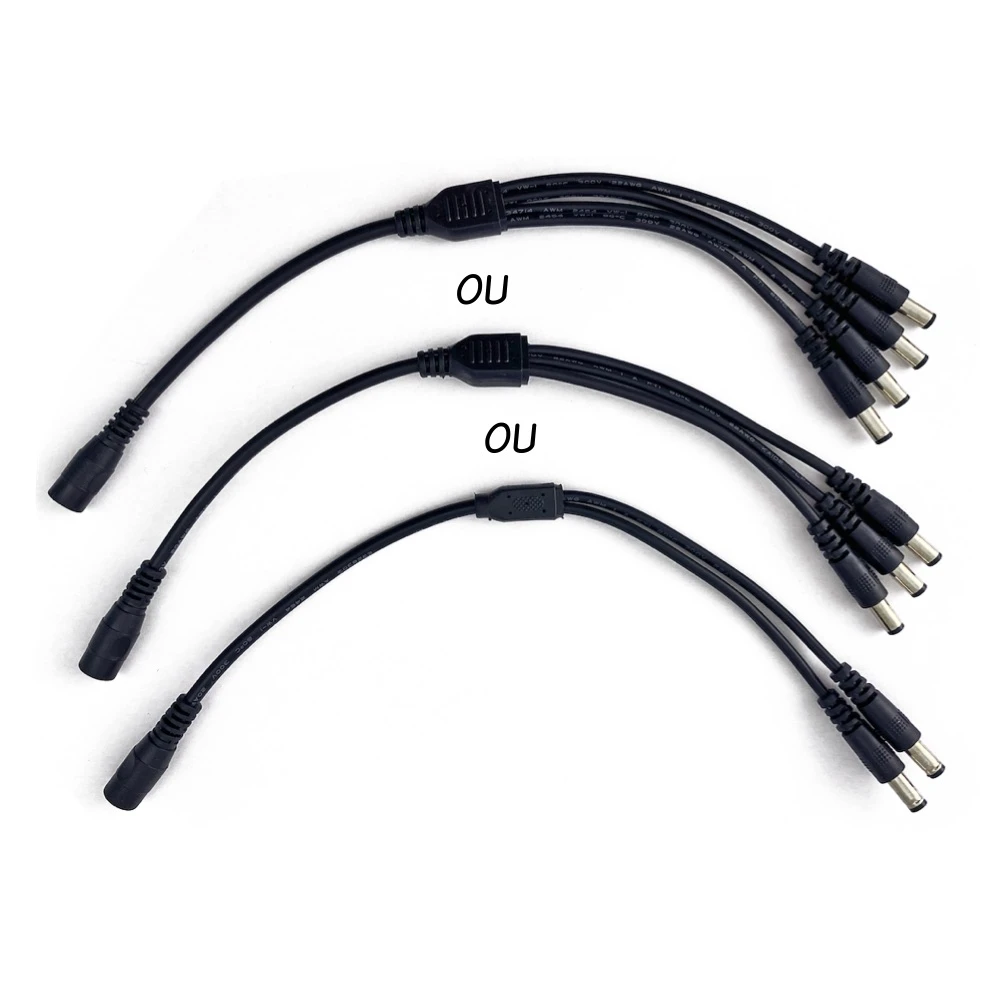

• Répartiteur d’alimentation DC, pour brancher plusieurs modules sur une seule alimentation

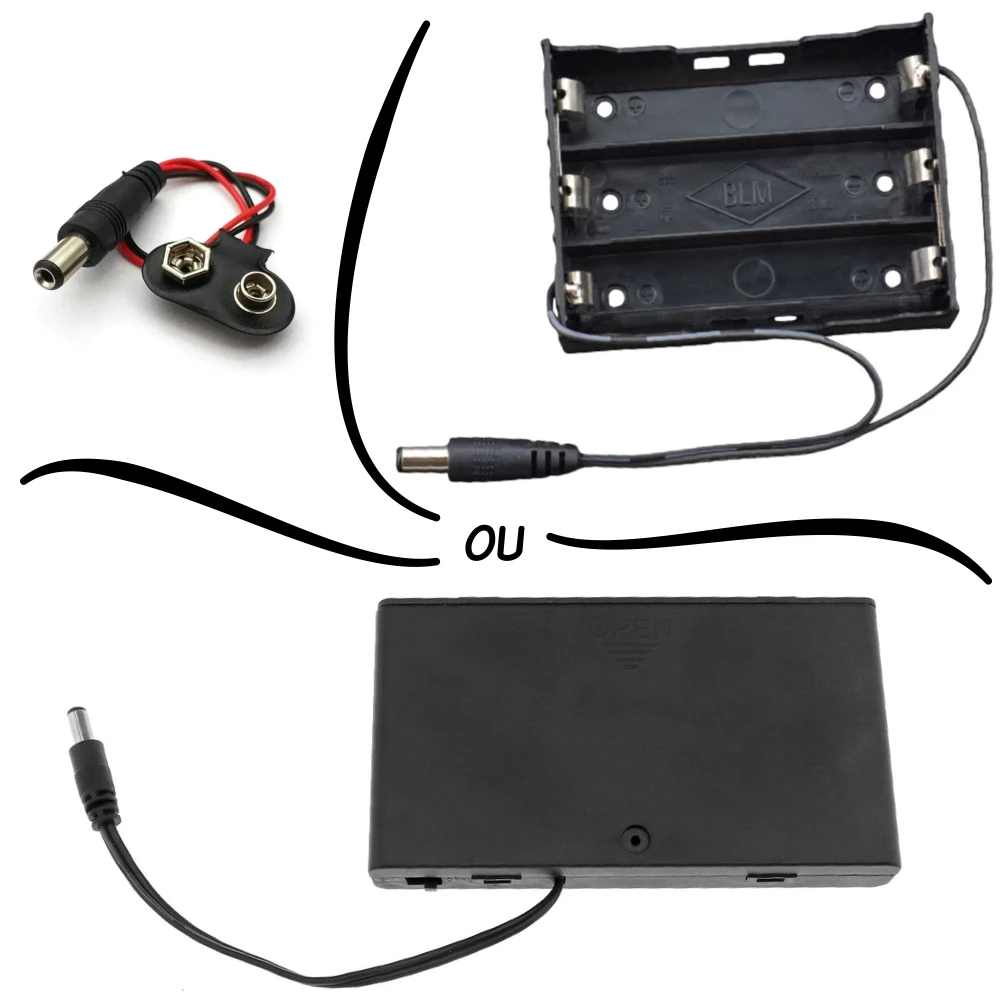

• Boîtier, pour l’alimenter avec des piles ou batteries

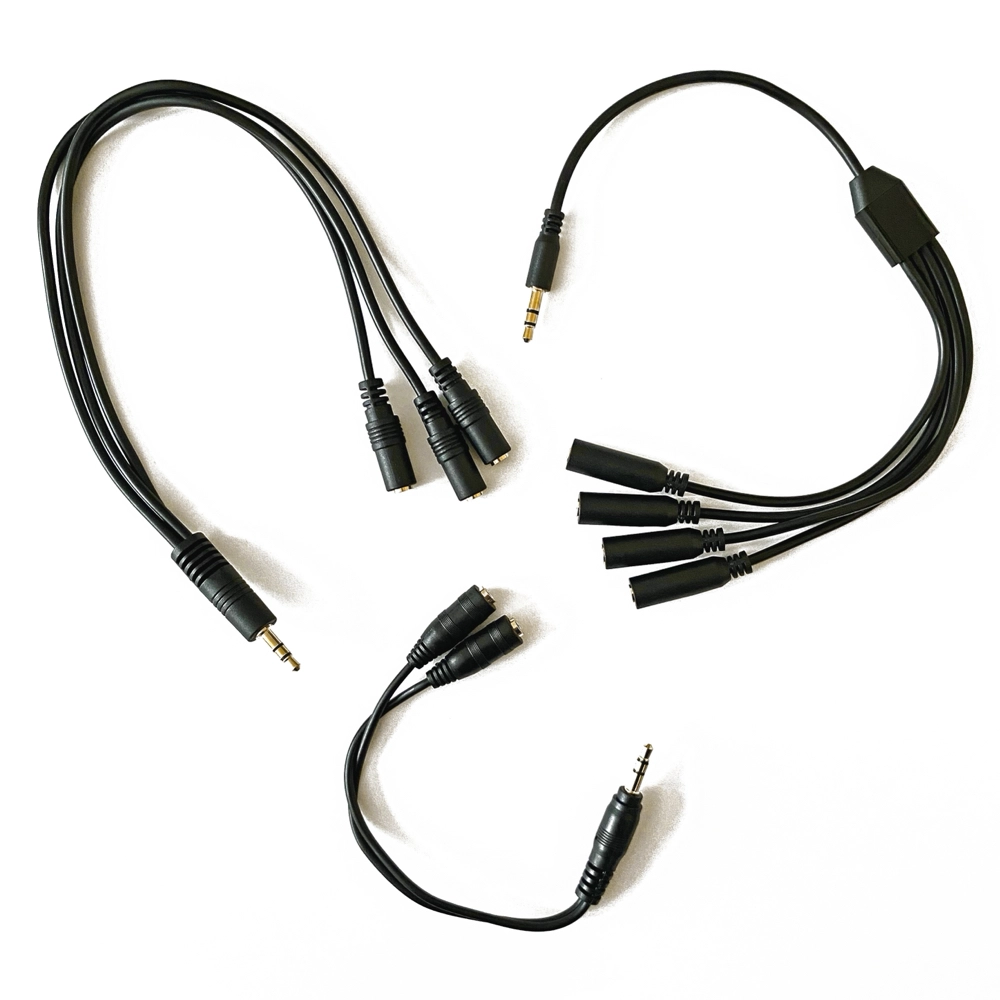

• Un répartiteur jack, pour brancher jusqu’à 5 casques.
• Boîtier de protection

Photos, vidéos, composants, couleurs, version, etc. : non contractuels.
