Ambi'Son (notice d'utilisation)

L'"Ambi'Son" est un lecteur audio autonome, simple et facile à utiliser, idéal pour réaliser une installation sonore ou à intégrer à une œuvre d'art. Il est vendu sur la boutique de LaSonotheque. Une version encore plus simple existe : mon module "Exposi'Son".

Que vous soyez simple utilisateur novice ou bricoleur, client de mon module ou pas, n'hésitez pas à me contacter gratuitement !

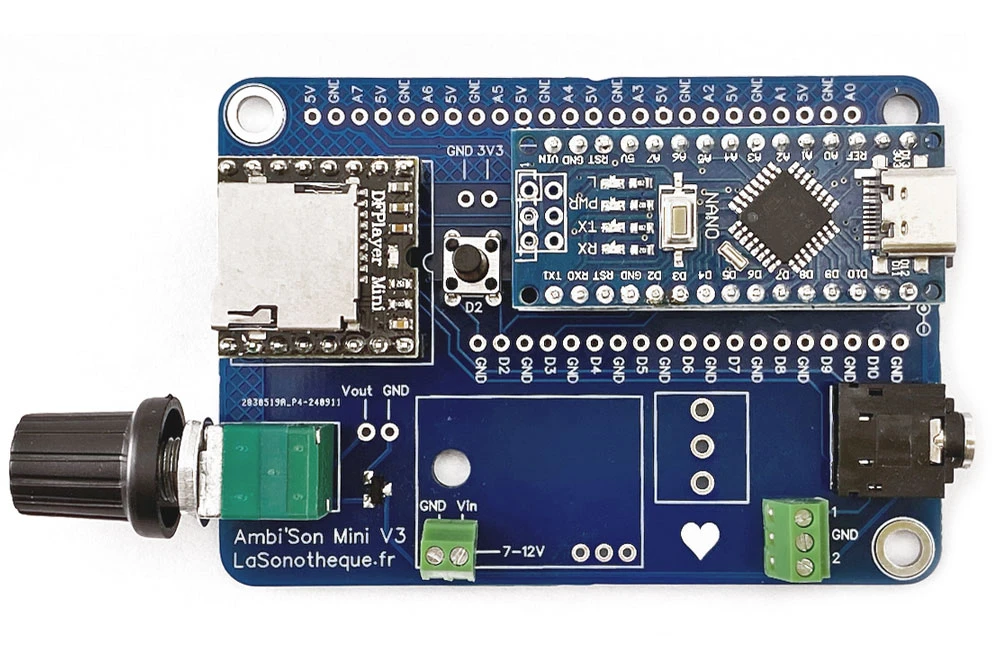

Le module Ambi'Son

Présentation

Voici, en un coup d'œil, tout ce que l'on peut brancher sur l'Ambi'Son : pour l'énergie, une seule fiche DC (alimentation DC), venue du secteur, d'une powerbank (avec un anti-veille si besoin), d'un chargeur, d'une voiture ou d'un boîtier de 6 accus AA (conseillés) ou 6 piles AA ; pour les sons, une carte microSD ou une clé USB ; pour déclencher, des boutons, des capteurs, des Exten'Son et des Expan'Son ; pour écouter, un casque, une enceinte active ou un ampli (à travers un Transmi'Son s'il bourdonne), un haut-parleur ou un résonateur 3 W, ou une enceinte ou un casque Bluetooth. Pour le protéger, un kit en bois est proposé en option.

Tout ce que l'on peut brancher sur l'Ambi'Son : énergie, sons, boutons et capteurs, sorties

Ce petit appareil est un lecteur de fichier(s) audio contenu(s) sur votre carte microSD (ou votre clé USB, suivant la version). Il lit, en stéréo ou en mono, les fichiers WAV et MP3 que le support contient. L'intelligence de ce module réside dans l'utilisation d'un Nano (un clone d'Arduino Nano) pour le contrôler.

Grâce à un bouton poussoir, le module propose deux modes de lecture entre lesquels on bascule par un appui long (≥ 10 s). Le mode aléatoire lit les fichiers au hasard, en boucle (sans répétition tant que tous n'ont pas été joués) ; un appui court y lance un fichier au hasard, puis le silence. Le mode ordre lit les fichiers dans l'ordre, en boucle ; un appui court y avance au fichier suivant. Le dernier mode choisi est mémorisé : le module le retrouve à chaque démarrage, même après une coupure de courant (par défaut, à la première utilisation : aléatoire).

Il peut aussi être déclenché par des boutons, des capteurs ou des Exten'Son : jusqu'à 20 boutons directement sur la carte, et jusqu'à 128 avec mes cartes d'extension "Expan'Son" (voir Utilisation avancée).

La sortie audio est possible en LINE (stéréo) ou amplifiée 3W (mono) et se fait en jack ou sur bornier à vis. Une version Bluetooth (stéréo) existe.

Alimentation possible en 7 à 16 V via la prise DC ou le bornier, ou en 5 V via l'USB du Nano.

J'ai personnellement conçu ce module (pour moi-même à la base). Recherche & développement, dessin de la carte électronique, jusqu'à la soudure des composants : il est réalisé par mes propres mains.

Voici quelques petits exemples de ce qu'il est possible d'en faire :

Mise en garde

ATTENTION : rien de conducteur ne doit toucher le circuit imprimé. Risque de court-circuit fatal pour le module ! Comme n'importe quel appareil électronique du commerce : un boîtier est nécessaire pour l'isoler, et sans lui, c'est le drame. Dans notre cas, c'est à vous de réaliser le boîtier de ce module.

Description du module

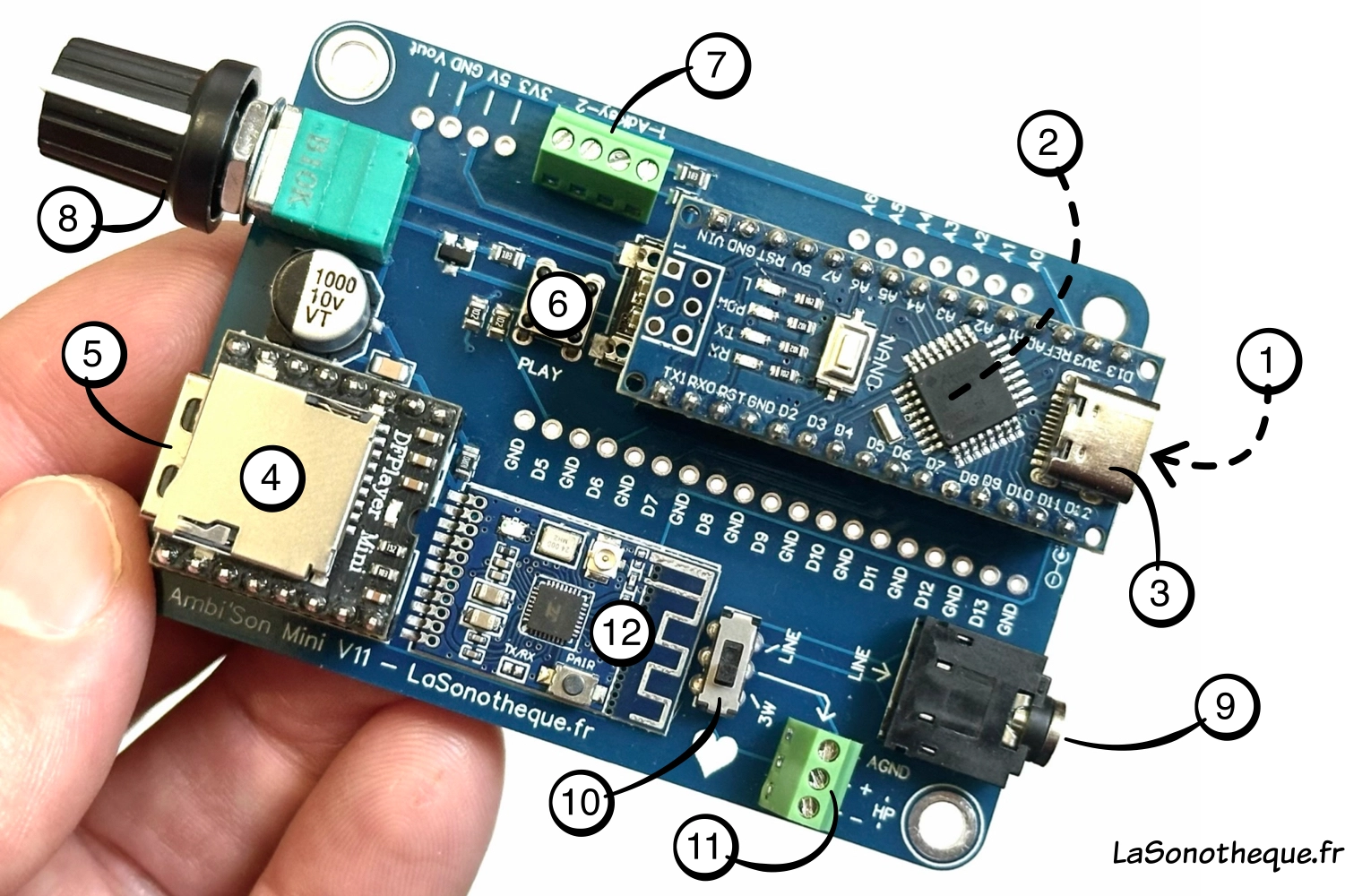

L'Ambi'Son V14 et ses éléments

Légende

  • 1 : Alimentation primaire DC en 7-16 Volts via fiche 5,5 x 2,1 mm (dite "DC5521"), cachée sous le Nano, d'où les pointillés.
  • 2 : Alimentation secondaire via bornier à vis, sous le Nano, facile à retirer.
  • 3 : Port USB-C de reprogrammation du Nano (alimentation tertiaire possible mais déconseillée).
  • 4 : Réseau d'alimentation : Vout, GND, 5V et 3,3V (voir plus bas).
  • 5 : Lecteur de carte microSD (32 Go maxi).
  • 6 : Prise USB-A pour clé USB (si l'option est choisie), sous le lecteur.
  • 7 : Bouton poussoir PLAY.
  • 8 : Bornier des entrées D5 à D13, chacune avec son GND, pour vos boutons et capteurs (soudé sur demande).
  • 9 : Entrées analogiques A0 à A6 du Nano, pour des capteurs (potentiomètre, lumière, température…). A0 et A1 servent aux Exten'Son (entrées AdKey) 10, A4 et A5 aux Expan'Son 11 ; A2, A3 et A6 restent libres. A0 à A5 peuvent aussi servir d'entrées ou de sorties numériques (LED, relais…) ; A6 n'est qu'une entrée analogique.
  • 10 : Bornier AdKey 1 et 2, pour brancher jusqu'à deux Exten'Son (si l'option est choisie).
  • 11 : Connecteur à 5 broches "I2C Option" (5V, INT, SCL, SDA, GND), pour brancher des Expan'Son (depuis la V14, si l'option est choisie).
  • 12 : Potentiomètre de volume, avec interrupteur ON/OFF.
  • 13 : Sortie audio Line stéréo via mini-jack (3,5 mm). Brancher une fiche coupe le Bluetooth.
  • 14 : Sélecteur du type de sortie du bornier 15 : Line (stéréo) ou 3W (mono). Il n'agit pas sur le jack 13, qui reste toujours en Line.
  • 15 : Bornier à vis de sortie audio, marqué "AGND", "+" et "−" (ou "GND", "1" et "2" sur les anciennes cartes), selon la position du sélecteur 14 :
    • En position Line (stéréo) : même s'il est préférable d'utiliser la sortie jack. Via le bornier, branchez la masse audio sur AGND (important), le gauche sur + et le droit sur −.
    • En position 3W (mono) : branchez un haut-parleur (3 Watts / 4 à 8 Ohms) uniquement entre les bornes + et −. Ne reliez jamais + ou − à la masse (AGND ou GND) : la sortie est de type BTL (aucun côté n'est la masse).
  • 16 : Module Bluetooth émetteur, pour diffuser l'audio sans fil vers une enceinte ou un casque (si l'option est choisie ; bouton PAIR pour l'appairage).

Le schéma montre une carte V14. Sur les cartes plus anciennes, on retrouve les mêmes éléments, parfois à une autre place (voir Versions).

En détails

Alimentation

Le module peut être alimenté via une alimentation de 7 à 16 volts sur la fiche 5,5mm x 2.1mm (dite "DC5521") 1, en 7-16 volts via bornier à vis 2, ou via l'interface USB 3 du Nano (déconseillé, voir plus bas). Il est donc possible d'alimenter le module avec un ordi, le secteur, une batterie de voiture, un boîtier de piles, etc.

Polarité : la fiche DC5521 1 doit avoir le + au centre (le symbole est imprimé sur la carte, à côté de la prise). Sur le bornier 2, le + va sur Vin et le − sur GND.

À noter qu'un petit trou situé à côté du bornier 2 permet de passer votre câble d'alimentation si vous le souhaitez. Attention : ce bornier 2 n'est accessible qu'en retirant le Nano ; pensez ensuite à bien le remettre dans le bon sens, comme sur le schéma : sa prise USB-C 3 au bord de la carte, au-dessus de la prise DC 1. Un mauvais sens est fatal pour le module !

Les entrées DC (fiche DC5521 1 et bornier VIN 2) sont protégées contre les inversions de polarité, ainsi que par un fusible réarmable (PTC) de type 1812L110 : courant de maintien 1,1 A, qui coupe automatiquement le courant en cas de surintensité et se réarme tout seul après refroidissement.

Le 7 à 16 V vaut pour les cartes V12 et suivantes, dont l'entrée est protégée par une diode zener. Sur les cartes plus anciennes, ne dépassez pas 12 V (le 9 V reste le plus sûr).

Le chemin de l'alimentation dans l'Ambi'Son

ON/OFF

Le potentiomètre de volume intègre un interrupteur en butée gauche, placé en amont du Nano. Il coupe donc l'alimentation lorsque celle-ci est externe (prise DC5521 ou bornier à vis). En revanche, si le module est alimenté par l'USB du Nano, cette alimentation arrive en aval de l'interrupteur : celui-ci ne peut donc pas la couper.

Fichiers

Le DFPlayer Mini accepte des cartes microSD (et/ou clé USB suivant la version) de 32 Go maximum, formatées en FAT16 ou FAT32 (des cartes de 64 Go ont fonctionné lors de mes essais, mais sans garantie). Il est possible d'y déposer des fichiers en MP3 et WAV (maxi 48 kHz / 16 bits).

Placez vos sons dans un dossier nommé mp3, créé à la racine de la carte (même vos fichiers .wav), et nommez-les 0001.mp3, 0002.mp3, etc. (toujours 4 chiffres au début ; vous pouvez ajouter un titre après, par exemple 0001 Merle.mp3) :

SD
└── mp3
    ├── 0001.mp3
    ├── 0002.mp3
    └── ...

Quand un bouton, une touche de clavier ou une entrée lance un fichier précis, le programme l'appelle par son nom. Les fichiers « bouche-trous » sont donc inutiles : pour un bouton qui lance le fichier 5, un fichier 0005.mp3 suffit, sans 0001 à 0004 avant lui.

En revanche, la lecture en mode ordre, l'aléatoire, et les commandes "suivant" et "précédent" suivent l'ordre dans lequel les fichiers ont été copiés sur la carte. Pour une lecture dans l'ordre 0001, 0002, 0003…, copiez-les donc dans cet ordre (un par un, ou sur une carte fraîchement formatée).

Sur Mac, macOS ajoute sur la carte des fichiers cachés (commençant par "._") que le DF Player compte comme des sons. Pour les supprimer, tapez dans le Terminal : dot_clean /Volumes/NOM_DE_VOTRE_CARTE.

Préparer la carte microSD (ou la clé USB) : ranger, copier dans l'ordre, nettoyer sur Mac

Des sons déposés directement à la racine, comme avec les anciennes versions du programme, restent lus. Ils sont alors appelés dans leur ordre de copie, avec les précautions décrites dans le dossier de dépannage du DF Player.

Toute la marche à suivre pour préparer votre carte, sur PC ou sur Mac, est ici : choisir et installer son Exposi'Son ou son Ambi'Son.

Diffusion

Avant de l'utiliser, il faut y brancher une diffusion : un casque ou un amplificateur externe en jack, par exemple. Si vous branchez un haut-parleur, n'utilisez pas le jack : câblez-le entre "+" (ou "1") et "−" (ou "2") du bornier à vis 15, avec le sélecteur 14 sur "3W". N'utilisez pas la masse ("AGND" ou "GND").

Brancher le son : casque, enceinte active ou haut-parleur

Brancher un ampli : attention au bourdonnement

Vous pouvez relier le jack de l'Ambi'Son à un amplificateur ou à une enceinte active. Si chacun a sa propre alimentation, le problème ne se pose généralement pas. Mais si une seule alimentation sert aux deux (le même bloc, un répartiteur DC, ou l'ampli branché sur la sortie Vout de l'Ambi'Son), méfiance.

Attention : un lecteur et un ampli sur la même alimentation font presque toujours entendre un bourdonnement, un ronflement grave et continu, même entre deux sons. Ce n'est pas une panne : c'est une boucle de masse.

Les deux appareils sont alors reliés deux fois : par leur alimentation commune, et par le câble audio. Ces deux liaisons forment une boucle (en orange sur le schéma), et c'est elle que l'on entend.

Pour la supprimer, intercalez un Transmi'Son entre le jack de l'Ambi'Son et l'ampli : ses deux transformateurs font passer le son, mais pas la masse, et rompent ainsi la boucle. En plus, son bouton règle le volume de l'ampli.

Un ampli sur la même alimentation : le Transmi'Son évite la boucle de masse

Lecture

Dès qu'on l'alimente, après quelques secondes de démarrage du Nano, la lecture reprend automatiquement dans le dernier mode utilisé (aléatoire ou ordre), en boucle infinie. À la toute première utilisation, c'est l'aléatoire qui s'applique (sans répétition tant que tous les fichiers n'ont pas été joués). S'il n'y a qu'un seul fichier, il le mettra en boucle.

Le module contient aussi un bouton poussoir 7 qui permet de basculer entre deux modes de lecture et d'y naviguer :

  • Au démarrage : reprise du dernier mode mémorisé (aléatoire ou ordre), en boucle.
  • Appui court : lance un seul fichier dans le mode en cours, puis silence — en aléatoire, un fichier au hasard ; en ordre, le fichier suivant. Chaque nouvel appui relance de même, autant de fois que vous voulez.
  • Appui long (≥ 10 s) : bascule dans l'autre mode (aléatoire ↔ ordre), qui repart en boucle.
  • Appui court (dans ce nouveau mode) : lance là aussi un seul fichier dans ce mode, puis silence.
  • Mémoire du mode : le choix aléatoire/ordre (fait par appui long) est conservé et restauré au démarrage, même après une coupure de courant. Seul ce choix est mémorisé : le module redémarre toujours en lecture (boucle), jamais en attente silencieuse.
Le bouton PLAY : deux modes de lecture

Si vous laissez le volume 12 à zéro pendant 5 secondes, la lecture s'arrête ; elle reprend dès que vous remontez le volume.

Et si le lecteur se bloque ou que la carte est retirée, l'Ambi'Son redémarre tout seul : pratique pour une installation qui tourne sans surveillance.

Énergie

Consommation (pics mesurés : bruit blanc, volume maximum, alimentation 9 V) :

  • Module seul : 35 mA
  • Casque ou sortie Line : + 5 mA
  • Clé USB : + 45 mA
  • Bluetooth connecté : + 100 mA
  • Haut-parleur 3 W (4 Ω) : + 400 mA
  • Alimentation conseillée : 9 V, 1 A (alimentation DC)

Ces faibles consommations ne conviennent pas à toutes les powerbanks : certaines coupent leur sortie quand la consommation baisse (au casque, à faible volume, pendant les silences entre deux lectures), et l'Ambi'Son s'éteint sans prévenir.

Une powerbank fournit du 5 V : branchez-la de préférence sur la fiche DC5521 1, avec une alimentation DC en version « USB-C > 9 V ». Évitez l'USB-C du Nano 3 : l'interrupteur ne coupe pas l'alimentation, et la sortie Vout n'est pas disponible.

  • Vous avez le temps ? Testez d'abord votre powerbank seule, en conditions réelles : même sortie audio, même volume, et en laissant le module au repos un bon moment. Si elle ne coupe pas, c'est gagné.
  • Pas le temps de tester, ou rien ne doit s'arrêter ? Ajoutez un anti-veille : il garde la powerbank allumée, sans aucun réglage. Il se relie aux points 5V et GND du réseau d'alimentation de l'Ambi'Son (voir plus bas).

Certaines powerbanks proposent un mode « Always-on » ou « faible courant » (prévu pour les objets connectés) : si la vôtre en a un, activez-le, il peut suffire.

Alimenter l'Ambi'Son avec une powerbank, et l'anti-veille si besoin

Tout nu

Comme le module est tout nu, à vous de l'équiper et de lui construire un petit boîtier si vous le souhaitez, mais encore une fois : faites ATTENTION que rien de conducteur ne touche le circuit imprimé. Risque de court-circuit fatal pour le module !

Pour dessiner votre boîtier : la carte mesure 78 x 55 mm (coins arrondis). Depuis la V12bis, elle a 4 trous de fixation de 3,5 mm (pour des vis M3), un dans chaque coin, centrés à 4 mm des bords, soit 70 mm et 47 mm d'un trou à l'autre. Ces 4 trous permettent aussi de monter mon kit de protection en bois, proposé en option sur la page de l'Ambi'Son.

Le schéma ci-dessous donne aussi la place et la hauteur de tout ce qui sort sur les côtés (volume, carte microSD, prises), pour percer votre boîtier au bon endroit.

Les cotes de l'Ambi'Son V14, pour dessiner un boîtier

Utilisation simple

  1. Prenez une carte microSD ou une clé USB suivant la version (32 Go maximum) et formatez-la en FAT16 ou FAT32 (marche à suivre détaillée : choisir et installer).
  2. Créez-y un dossier nommé mp3, puis copiez dedans, dans l'ordre, un ou plusieurs son(s) au format MP3 (recommandé) ou WAV (maxi 48 kHz / 16 bits). Nommez-les 0001.mp3, 0002.mp3, etc. (ou en .wav), toujours avec 4 chiffres au début.
  3. Insérez la carte microSD ou clé dans le lecteur 5 (ou 6).
  4. Branchez un casque ou des écouteurs sur le jack 13 (il sort toujours en Line, quelle que soit la position du sélecteur 14).
  5. Alimentez l'Ambi'Son et tournez le potentiomètre 12 pour l'allumer (clic).
  6. Lancement de la lecture de tous les fichiers du dossier mp3, en aléatoire, et en boucle infinie (ou dans le dernier mode mémorisé, voir l'étape 9).
  7. Réglez le volume sur le potentiomètre 12.
  8. Appuis courts sur le bouton 7 : lecture d'un fichier au hasard, puis silence. Chaque nouvel appui court lance un autre fichier aléatoire, autant de fois que vous voulez.
  9. Appui long (≥ 10 secondes) sur le bouton 7 : bascule en mode ordre, tous les fichiers sont lus dans l'ordre, et en boucle infinie (0001, 0002, 0003, ..., 0001, 0002, 0003, etc., s'ils ont été copiés dans cet ordre). En mode ordre, chaque appui court lit le fichier suivant puis silence ; un nouvel appui long (≥ 10 secondes) revient au mode aléatoire. Le dernier mode choisi est mémorisé et restauré au prochain démarrage, même après une coupure de courant.
  10. Remettez-vous de vos vives émotions.

Utilisation avancée

Bluetooth

Si la version de votre module est dotée d'une sortie Bluetooth, il suffit d'appuyer une fois sur le petit bouton d'appairage du module (noté "PAIR"), puis sur celui de votre enceinte ou casque Bluetooth, et le tour est joué. Mettez le volume de l'Ambi'Son au maximum et réglez le volume sur le récepteur. Un seul récepteur possible.

Attention : brancher une fiche dans le jack 13 coupe le Bluetooth. Laissez-le libre pour diffuser sans fil.

La sortie Bluetooth ajoute une légère latence (<0,5 seconde). La portée dépend fortement du boîtier et des obstacles.

Sur la carte Bluetooth, une fiche U.FL femelle (IPEX1) permet d'y connecter une antenne externe comme celle-ci (facultative puisqu'une antenne est déjà imprimée sur la carte). Elle est particulièrement recommandée en cas de boîtier métallique, qui ferait autrement écran aux ondes et réduirait fortement la portée.

Rallonger le bouton poussoir

Un poussoir directement sur la carte est pratique pour permettre, par exemple, à des scénographes d'exposition de permettre aux visiteurs de lancer un son en toute autonomie. Cependant, ce bouton est volontairement très petit et difficilement accessible afin d'éviter les appuis indésirables si non utilisé.

Si vous le souhaitez, il vous est facile de rallonger mécaniquement le bouton en lui fabriquant un genre d'échasse, jusqu'au-dessus du boîtier que vous avez réalisé pour le module.

Pour une utilisation plus distante, vous pouvez aussi déporter cette fonction en câblant un bouton poussoir entre D5 et le GND, sur le bornier des entrées 8 (ou D2 sur les Ambi'Son antérieurs à la V8).

Ajouter des boutons et des capteurs

L'Ambi'Son sait faire bien plus que lire en boucle. Trois façons d'y brancher des boutons, des contacts ou des capteurs :

  • Les entrées D5 à D13 8, directement sur le Nano : jusqu'à 9 boutons ou contacts (capteur, relais, détecteur de présence...), chacun câblé entre sa broche et le GND. Rien à souder de plus. Pour chaque entrée, je règle dans le programme ce qu'elle fait (lancer un fichier précis, lecture, pause, stop, précédent, suivant, un fichier au hasard, lire en boucle tant que le contact est fermé...), si elle agit à l'appui ou au relâchement, si le son s'arrête quand le contact revient au repos (pratique avec un détecteur de présence), et ce que fait un second appui pendant le son (le relancer, l'arrêter ou le mettre en pause). Deux précautions : D6 est réservée aux Expan'Son si vous en utilisez, et D13 porte la petite LED du Nano (pour l'utiliser en entrée, il faut souder une résistance de 1 kΩ entre D13 et le 5V).
  • Les Exten'Son 10 (option AdKey) : jusqu'à deux Exten'Son de 10 boutons chacune, soit 20 boutons. Au choix : les fichiers 1 à 20, ou les fichiers 1 à 14 plus "précédent", "suivant", "pause" et "tout en boucle". Les résistances de 10 kΩ de l'option AdKey sont indispensables : sans elles, le module lance des fichiers tout seul.
  • Les Expan'Son (depuis la V14, sur le connecteur "I2C Option" 11) : jusqu'à 8 cartes Expan'Son de 16 entrées, soit 128 boutons. Chaque carte doit avoir sa propre adresse, réglée par ses petits interrupteurs : la carte à la première adresse (0x20, interrupteurs d'adresse sur OFF) lance les fichiers 1 à 16, celle à l'adresse suivante (0x21) les fichiers 17 à 32, etc., quel que soit l'ordre de branchement. Les cartes branchées sont reconnues toutes seules au démarrage. L'Ambi'Son a déjà les résistances du bus : sur une Expan'Son V1, laissez son interrupteur 1 sur OFF. Pour l'instant, les Expan'Son servent uniquement d'entrées (boutons, contacts), pas à piloter des LED ou des relais.
Brancher des boutons, des capteurs, des Exten'Son et des Expan'Son

Ces réglages se font dans mon programme : dites-moi à la commande ce que vous souhaitez, je vous le livre prêt à l'emploi.

Un programme réglé pour votre projet

Le fonctionnement décrit dans Utilisation simple est le réglage standard. Sur demande, je peux aussi régler pour vous :

  • Le mode de lecture au démarrage, imposé à chaque mise sous tension : aléatoire en boucle, dans l'ordre en boucle, une seule fois dans l'ordre puis silence, un seul fichier puis silence, ou rien du tout en attendant qu'on appuie sur un bouton.
  • Le verrouillage du bouton : l'appui long ne change plus de mode, ou une autre durée d'appui long que 10 secondes.
  • Un volume minimum "musée" : même potentiomètre à fond à gauche, le son ne descend pas en dessous, pour que personne ne puisse le couper.
  • Le retour au début pour un nouveau visiteur : en mode ordre, après une minute sans appui, le prochain appui repart du fichier 1.
  • La clé USB (option USB) : lue en priorité, puis la carte microSD si aucune clé n'est branchée.
  • Les entrées, les Exten'Son et les Expan'Son décrits ci-dessus.

Nano et Player Amovibles

Deux composants de mon module sont amovibles : le "Nano" et le "DF Player". Cette conception permet de pallier certaines contraintes fréquentes, comme l'impossibilité d'extraire la carte micro SD ou de modifier le programme du Nano directement. C'est pourquoi j'ai conçu ces éléments pour être retirés facilement "par le haut".

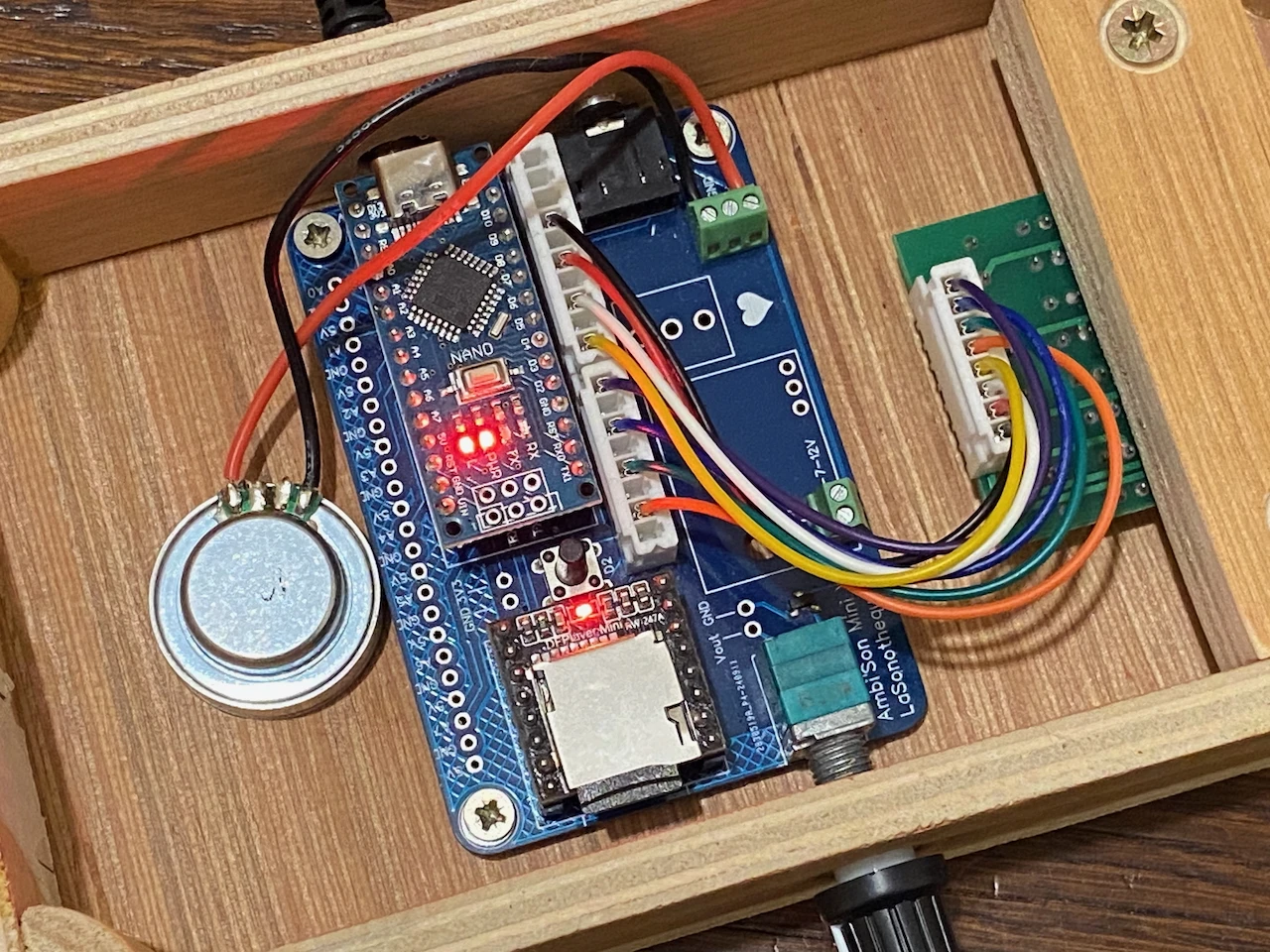

Le boîtier handicapant de mon 'Médita'Son'

Sur la photo d'illustration, vous voyez que ma boîte empêche de brancher l'USB pour la programmation du Nano et empêche aussi d'extraire la carte microSD. Le retrait du Nano ou du DF par le haut est alors un atout.

Line ou Speaker 3W ?

Le module dispose d'un interrupteur 14 permettant de choisir, sur le bornier à vis 15, entre le mode "Line" (pour une enceinte active, une console ou un ampli) et le mode "Speaker 3W" (pour un haut-parleur). Cet interrupteur n'agit que sur le bornier : le jack 13 sort toujours en Line. Pour changer de mode :

  1. Toujours débrancher l'alimentation avant d'intervenir sur un appareil.
  2. En fonction de votre diffusion, placez l'interrupteur sur "3W" (pour les H.P.) ou "LINE" (pour les enceintes actives, consoles ou amplis).

L'aléatoire expliqué

Bien que le vrai aléatoire n'existe pas en informatique, je suis plutôt fier du mien et souhaite vous l'expliquer :

Pour éviter que la (mal)chance de l'aléatoire lance 3 fois le même son à la suite (ce qui est statistiquement possible et frustrant), mon programme fonctionne par tours, comme un jeu de cartes qu'on mélange : à chaque tour, il calcule un nouveau mélange de tous les fichiers de la carte, puis les joue un par un. Chaque fichier passe donc exactement une fois par tour, dans un ordre imprévisible, et le premier son d'un tour n'est jamais le dernier du tour précédent. Puis il mélange à nouveau et recommence.

Le Nano n'ayant que 2 Ko de mémoire, ce mélange est calculé au fur et à mesure plutôt que gardé en liste : il n'y a donc pas de limite au nombre de fichiers.

L'aléatoire de l'Ambi'Son : des tours, comme un jeu de cartes qu'on mélange

D2, D5 et bouton poussoir

Attention : sur les versions d'Ambi'Son jusqu'à la V7, le bouton poussoir présent est relié à D2. Comme D2 est configurée en entrée "INPUT_PULLUP" sur cette pin, il ne faut jamais l'utiliser en sortie, ni y injecter de 5V sans risquer un court-circuit fatal pour le module. Depuis la V8, le bouton est dorénavant câblé sur D5 et dispose d'une protection.

Nano

Le module "Ambi'Son" est contrôlé par un Nano (un clone d'Arduino). À réception, mon programme est pré-installé, réglé pour les fonctionnalités décrites dans cette notice (ou pour votre projet). Si vous souhaitez que je vous envoie mon code, merci de me contacter. Ma version actuelle du programme (V12) fonctionne sur toutes les cartes depuis la V8 (sur les cartes V9 à V11, sans les Exten'Son).

Cependant, comme il s'agit d'un Nano standard, il est parfaitement possible et facile de créer votre propre programme via "Arduino IDE". Les entrées/sorties numériques et analogiques sont accessibles et utilisables. Alors amusez-vous !

Cependant, mon module utilise déjà quelques ports :

Les broches du Nano sur l'Ambi'Son V14 : utilisées, en option ou libres
Ambi'Son V3 à V7
  • Volume : A7
  • Bouton poussoir : D2
  • Busy : D11
  • RX : D12
  • TX : D13
Ambi'Son V8
  • Volume : A7
  • Bouton poussoir : D5
  • Busy : D4
  • RX : D2
  • TX : D3
Ambi'Son V9 à V11
  • AdKey 1 : A5 (pull-up de 10k)
  • AdKey 2 : A6 (pull-up de 10k)
  • Volume : A7
  • RX : D2
  • TX : D3
  • Busy : D4
  • Bouton poussoir : D5
Ambi'Son V12 et V12bis
  • A0 : AdKey 1 si option (pull-up de 10k)
  • A1 : AdKey 2 si option (pull-up de 10k)
  • A2 & A3 : prévues pour les AdKey 3 et 4, abandonnées depuis (non soudées)
  • A4 & A5 : laissées libres pour vos "Expan'Son" (I2C : A4 = SDA, A5 = SCL)
  • A7 : Potentiomètre de volume
  • D2 : RX vers TX du DF Player
  • D3 : TX vers RX du DF Player
  • D4 : Busy du DF Player
  • D5 : Bouton poussoir "Play"
  • D6 à D13 : laissées libres
À partir d'Ambi'Son V14
  • A0 : AdKey 1 si option (pull-up de 10k)
  • A1 : AdKey 2 si option (pull-up de 10k)
  • A4 & A5 : I2C pour vos "Expan'Son" (A4 = SDA, A5 = SCL, pull-up de 2,2k si option), sur le connecteur 5 broches "I2C Option" (5V, INT, SCL, SDA, GND)
  • A7 : Potentiomètre de volume
  • D2 : RX vers TX du DF Player
  • D3 : TX vers RX du DF Player
  • D4 : Busy du DF Player
  • D5 : Bouton poussoir "Play"
  • D6 : INT des Expan'Son si option (pull-up de 10k), sinon libre
  • D7 à D13 : laissées libres (D13 : souder 1 kΩ vers le 5V pour l'utiliser en entrée)

En effet, vous pouvez ajouter des dizaines de boutons, un clavier de téléphone fixe, un écran, des LED, des potentiomètres, des capteurs divers (température, mouvement, distance, luminosité...), etc. etc.

Et si vous êtes un peu nul en programmation, n'hésitez pas à demander à n'importe quelle IA générative, qui est excellente dans ce domaine.

Pour apprendre davantage sur ce qu'il est possible de demander au DF Player Mini, n'hésitez pas à vous rendre sur son wiki.

Vous avez une idée, et souhaitez savoir si elle est réalisable et comment ? N'hésitez pas à me contacter gratuitement ! J'y répondrai personnellement et rapidement !

Équipement

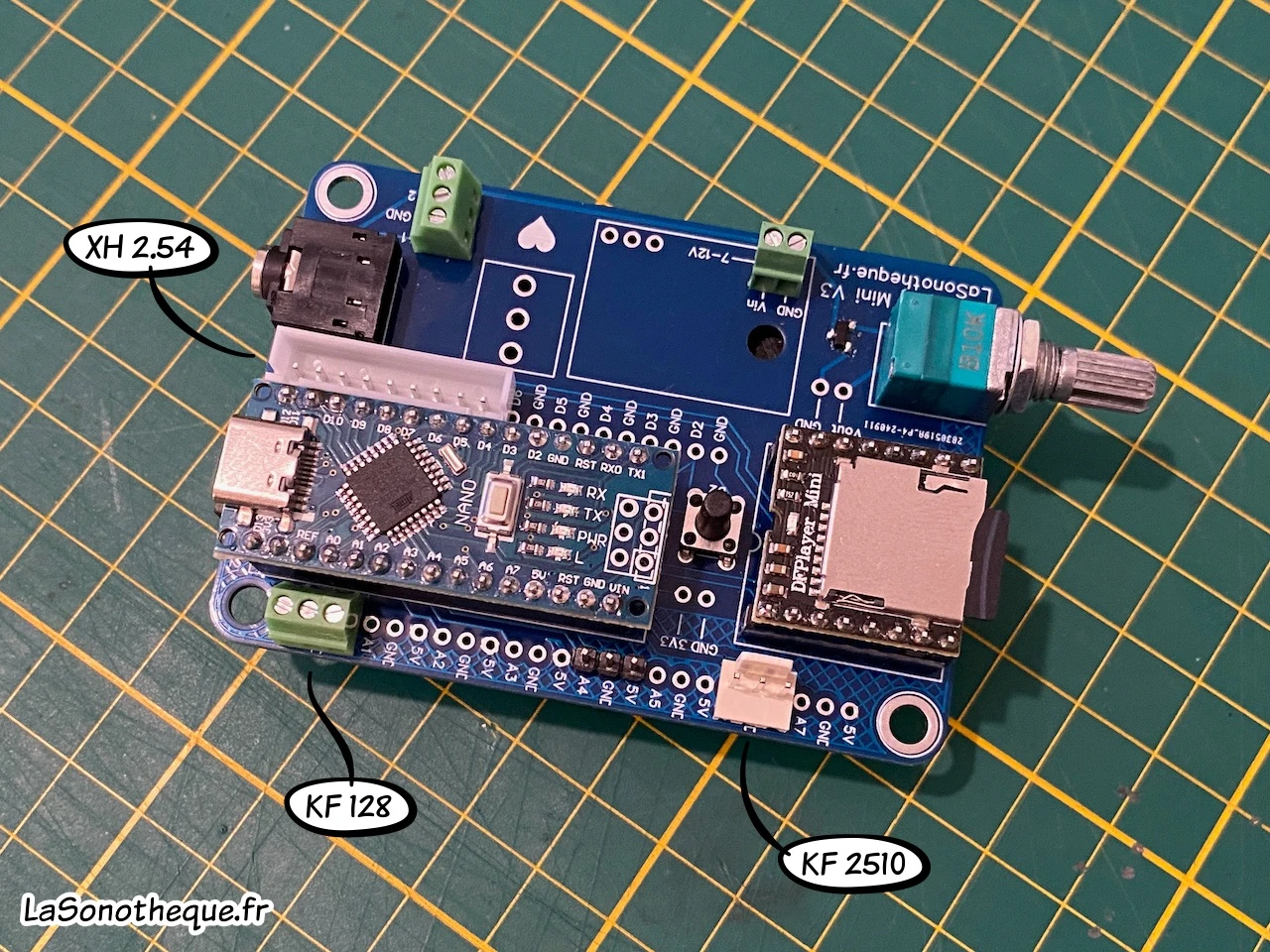

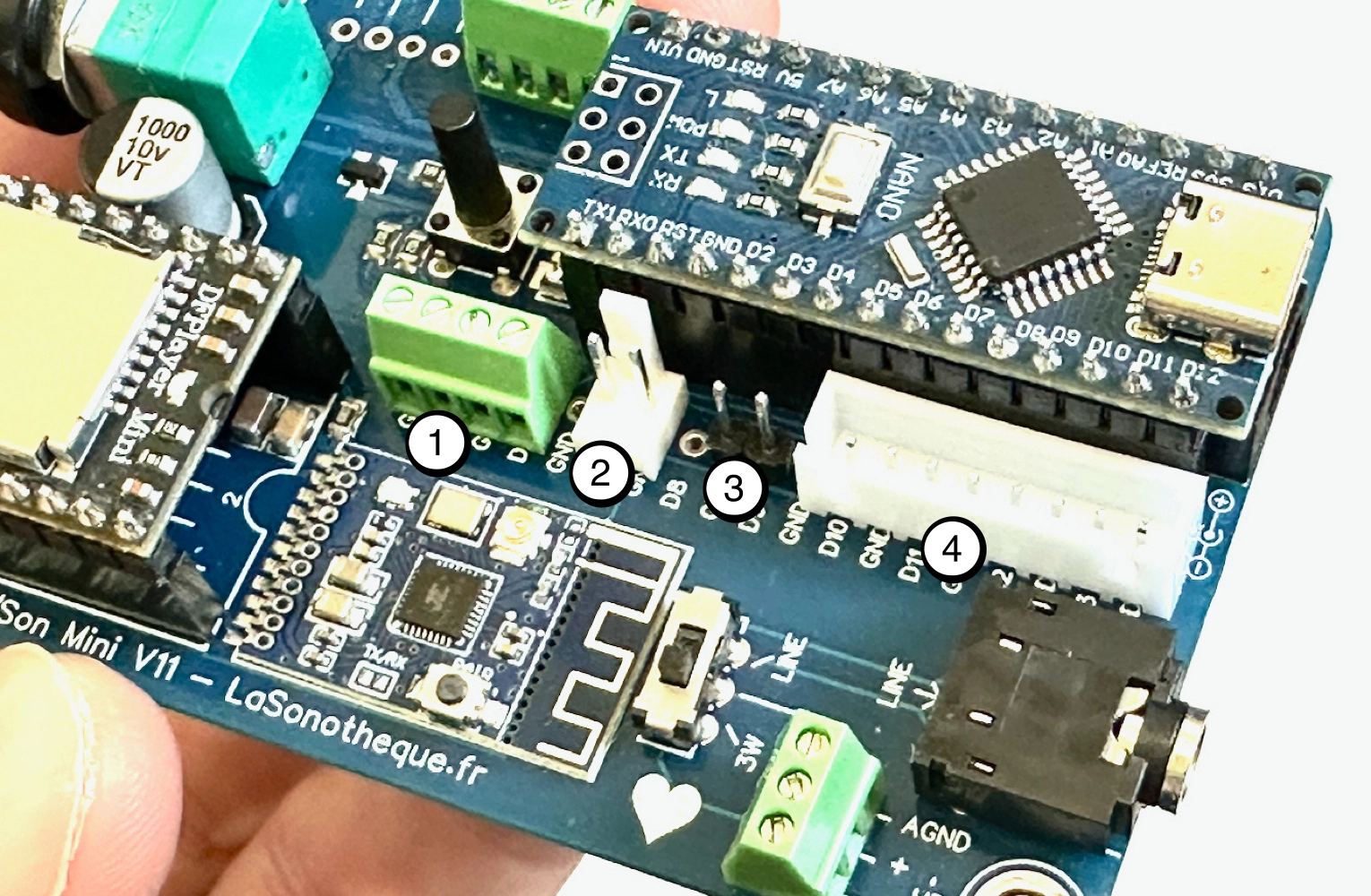

Le circuit imprimé regorge de trous permettant des équipements. Pour simplifier le montage et démontage éventuel, je conseille l'usage de borniers ou connecteurs. Voici ceux que j'aime utiliser et que je soude dessus ou dessous suivant mon projet :

  • 1 : Borniers à vis "KF128", qui permettent le prototypage ou le montage simple.
  • 2 : Connecteurs "KF2510", autobloquants.
  • 3 : Broches de prototypage.
  • 4 : Connecteurs "XH2.54", pas autobloquants.

Une fois le module équipé de connecteurs, voici une liste d'idées d'équipements à ajouter à votre projet, qui vous permettront de réaliser toutes vos idées :

  • Déclencheurs manuels : interrupteur, bouton poussoir, magnétique, tactile, clavier matriciel, lecteur RFID, etc.
  • Capteurs : de distance, infrarouge, de présence, de luminosité, d'humidité, de température, de gaz, de pression, de volume sonore, de couleur, de CO2, de fumée, de vibration, d'inclinaison, de poids, etc.
  • Actions : LED, relais, servomoteur, buzzer, moteur pas-à-pas, écran LCD, etc.

Vous avez une idée, et souhaitez savoir si elle est réalisable et comment ? N'hésitez pas à me contacter gratuitement !

Le réseau d'alimentation (Vout, 5V, 3,3V, GND)

En haut de la carte se trouve un petit réseau de trous 4 dédié à l'alimentation, à réserver à ceux qui sont un peu calés en électronique. Il regroupe quatre points :

  • GND : la masse commune, à relier à tous vos accessoires.
  • Vout : une sortie d'alimentation à la tension de votre alim (7-16 V), prise après le fusible, la protection contre les inversions de polarité et l'interrupteur. En faisant attention, vous pouvez ainsi alimenter d'autres appareils (un écran, un ampli…) avec une seule alimentation ; mais pas d'autres Ambi'Son (voir juste en dessous).
  • 5V : une sortie 5 volts régulée, idéale pour alimenter proprement des accessoires en 5 V.
  • 3,3V : une sortie 3,3 volts, fournie par le Nano, pour les petits accessoires en 3,3 V (quelques dizaines de mA seulement).

Si le module est alimenté par l'USB du Nano, la sortie Vout n'est pas disponible (rien n'arrive avant l'interrupteur). Les sorties 5V et 3,3V, elles, restent disponibles.

Pour alimenter plusieurs Ambi'Son avec une seule alimentation, utilisez un répartiteur DC (de deux à cinq sorties) : chaque module reçoit alors l'alimentation directement sur sa prise DC 1. Ne reliez pas les Ambi'Son les uns aux autres par Vout. Choisissez une alimentation assez puissante pour tous : comptez 0,5 A par module avec haut-parleur.

Questions, Problèmes, Résolutions & Idées

Si le DF Player est un génial petit lecteur qui équipe bon nombre de mes créations dont celle-ci, on rencontre de nombreux petits défauts qu'il est pourtant facile de contourner. Voici donc un dossier dédié à la résolution de tous les problèmes du DF Player Mini.

Le problème le plus fréquent reste une carte mal préparée (format, dossier, noms, ordre de copie) : en cas de doute, reprenez la marche à suivre pour préparer votre carte.

Versions

À chaque fois que je lance une nouvelle production, je fais quelques modifications sur le dessin du circuit imprimé. Donc n'hésitez pas à me contacter pour me faire part de vos suggestions pour les prochaines versions !

Pourquoi je parle souvent de "mini" ? Parce que ce module a aussi existé en version "maxi". Dans cette ancienne version il y avait un Raspberry Pi et une sortie en XLR. Sa taille était donc... maxi. Depuis, j'ai miniaturisé le plus possible et abandonné la taille "Maxi".

  • Ambi'Son Maxi, de 2019 à 2022 :
    • Novembre 2019 - V1 : Première version du module Maxi avec un Raspberry Pi Zero. Stéréo. 1 sortie en XLR, l'autre sur bornier.
    • Décembre 2019 - V2 : Quelques correctifs mineurs.
    • Février 2020 - V3 : Ajout d'un programmateur facile via une rangée de switchs.
    • Juillet 2022 - V4 : Toujours Maxi, mais avec un Arduino Nano. Ajout d'une sortie jack stéréo.
  • Ambi'Son Mini, depuis 2023 :
    • Octobre 2023 - V1 : Première version du module Mini. Stéréo.
    • Février 2024 - V2 : Quelques correctifs mineurs.
    • Octobre 2024 - V3 : Il s'agit d'une des versions les plus stables. Stéréo en sortie "Line". Ajout d'une entrée DC 7-12V. Ajout d'une protection contre les inversions de polarité. Ajout d'un bouton poussoir pour contrôler 3 modes de lecture. Remplacement du volume analogique par un volume numérique plus précis.
    • Janvier 2025 - V4 : Ajout de résistances de sortie au niveau du jack, pour protéger des courts-circuits. Quelques correctifs mineurs.
    • Avril 2025 - V5 : Carte redessinée. Quelques correctifs mineurs. Sa sous-version V5.2 ajoute un convertisseur buck 5V pour alimenter les accessoires et un switch pour sélectionner "Line" ou "Speaker".
    • Avril 2025 - V6 : Ajout d'une option de sortie audio en Bluetooth (perfectible, réglé dès la V7). Quelques correctifs mineurs.
    • Octobre 2025 - V7 : Finalisation de l'option de sortie audio en Bluetooth. Ajout d'une prise USB-A pour entrer des sons via clé USB. Quelques correctifs mineurs.
    • Octobre 2025 - V8 : Changements d'E/S pour TX, RX et Busy entre le DF Player et le Nano. Bouton poussoir déplacé sur D5 et protégé. Quelques correctifs mineurs.
    • Décembre 2025 - V9 : Ajout de connecteurs AdKey 1 et 2, comme sur les modules "Exposi'Son". Quelques correctifs mineurs.
    • Janvier 2026 - V10 : Jack en line seulement. L'usage du jack coupe le bluetooth. Suppression des résistances du jack. Quelques correctifs mineurs.

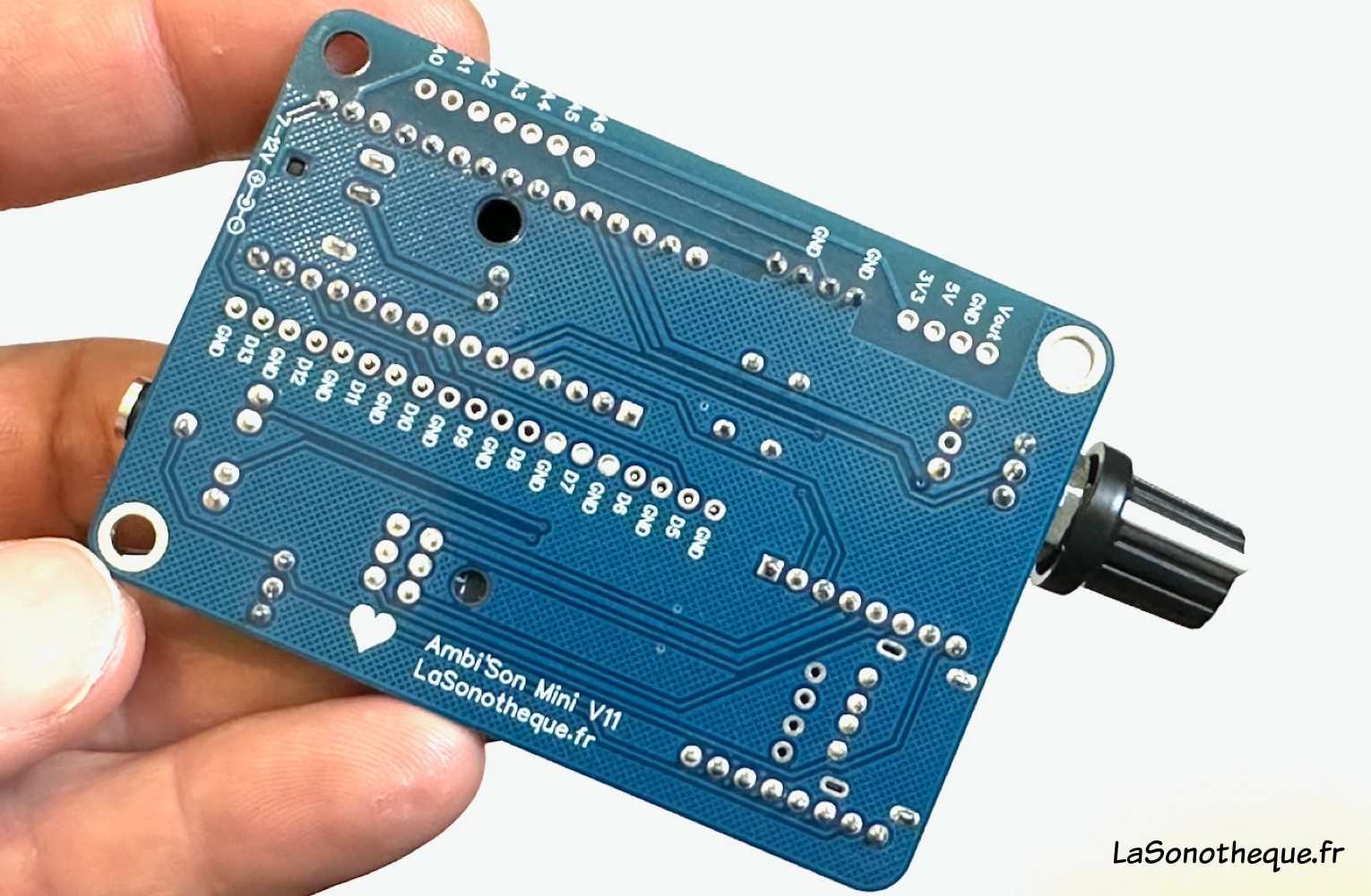

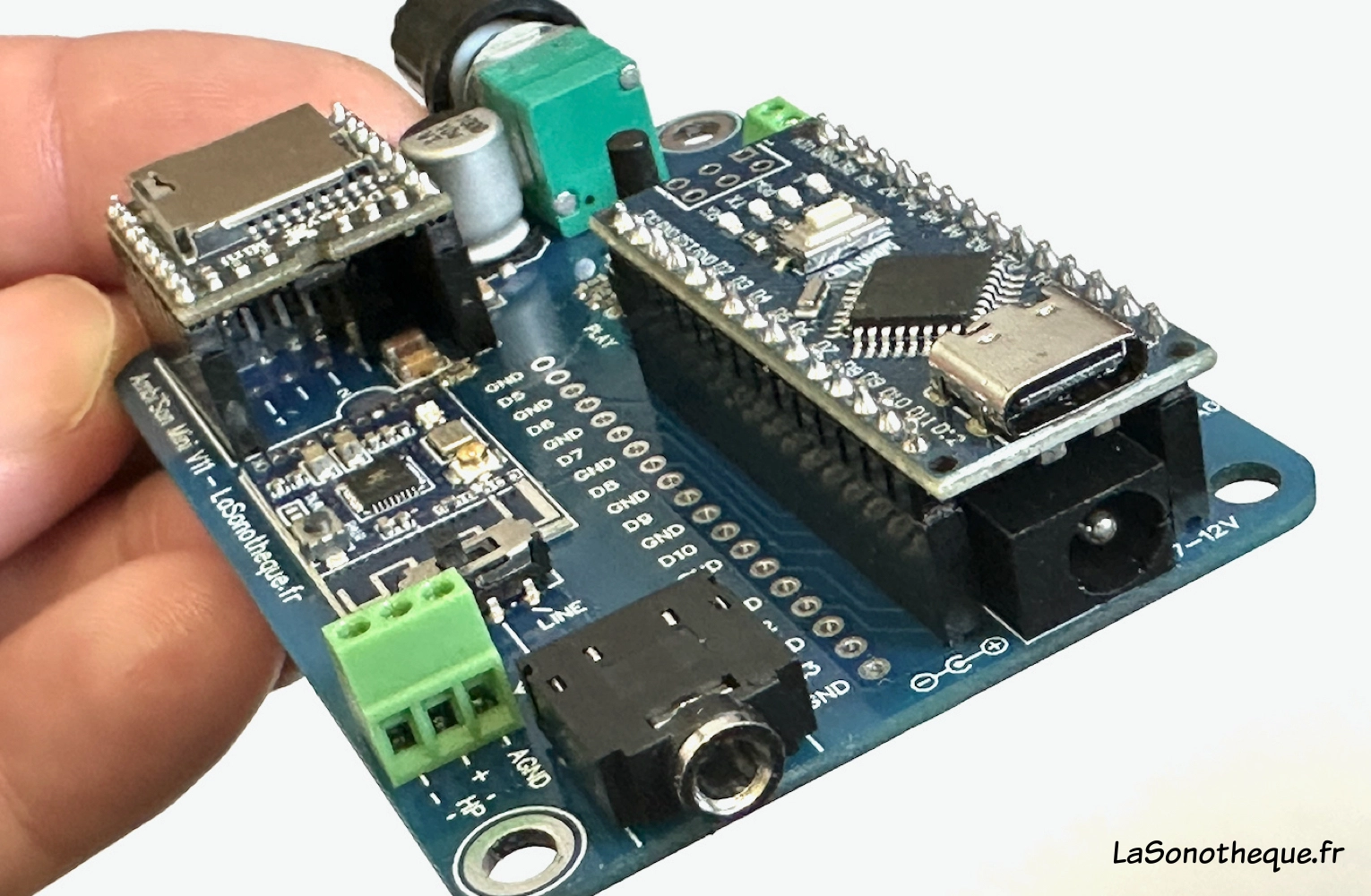

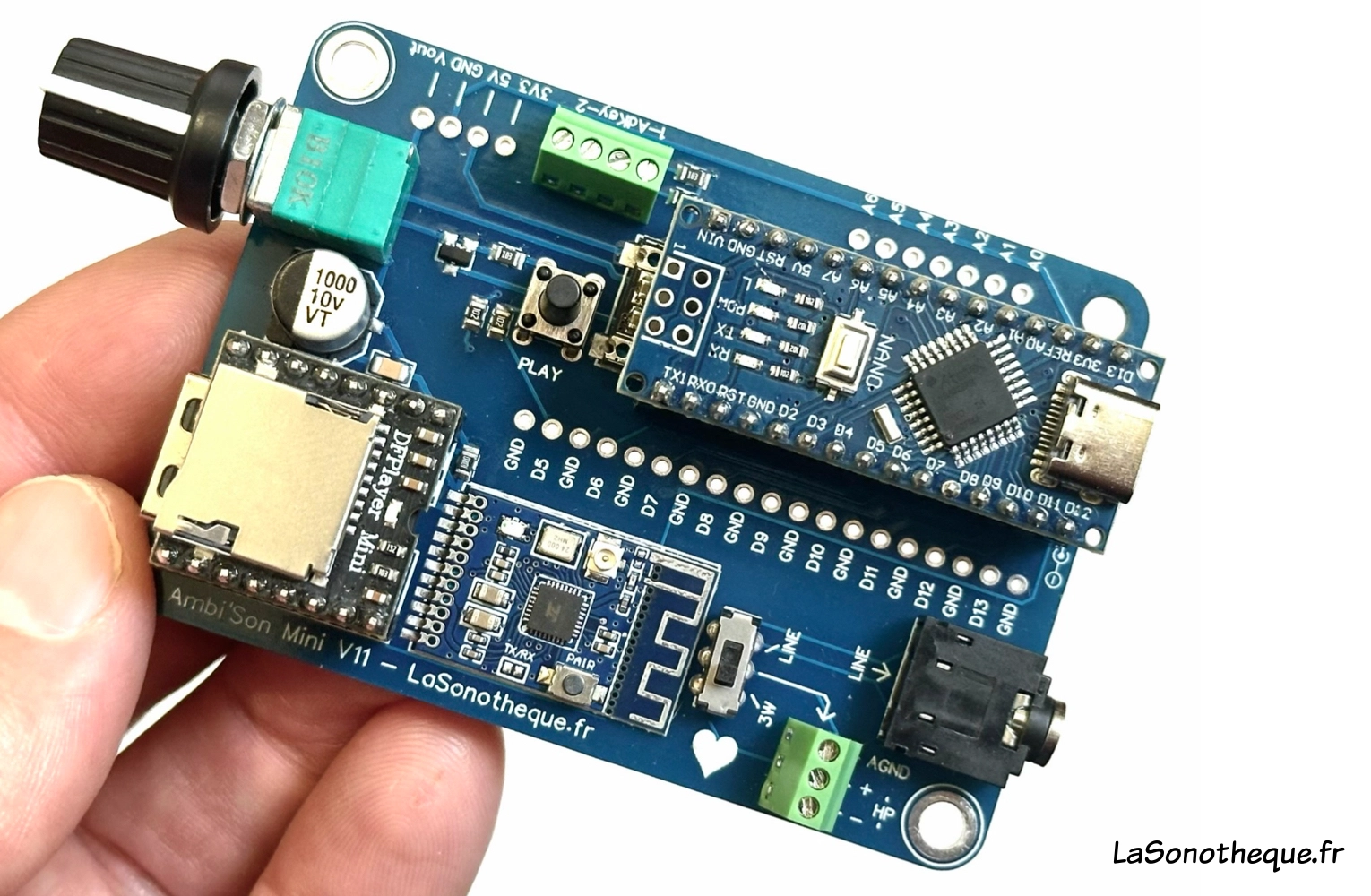

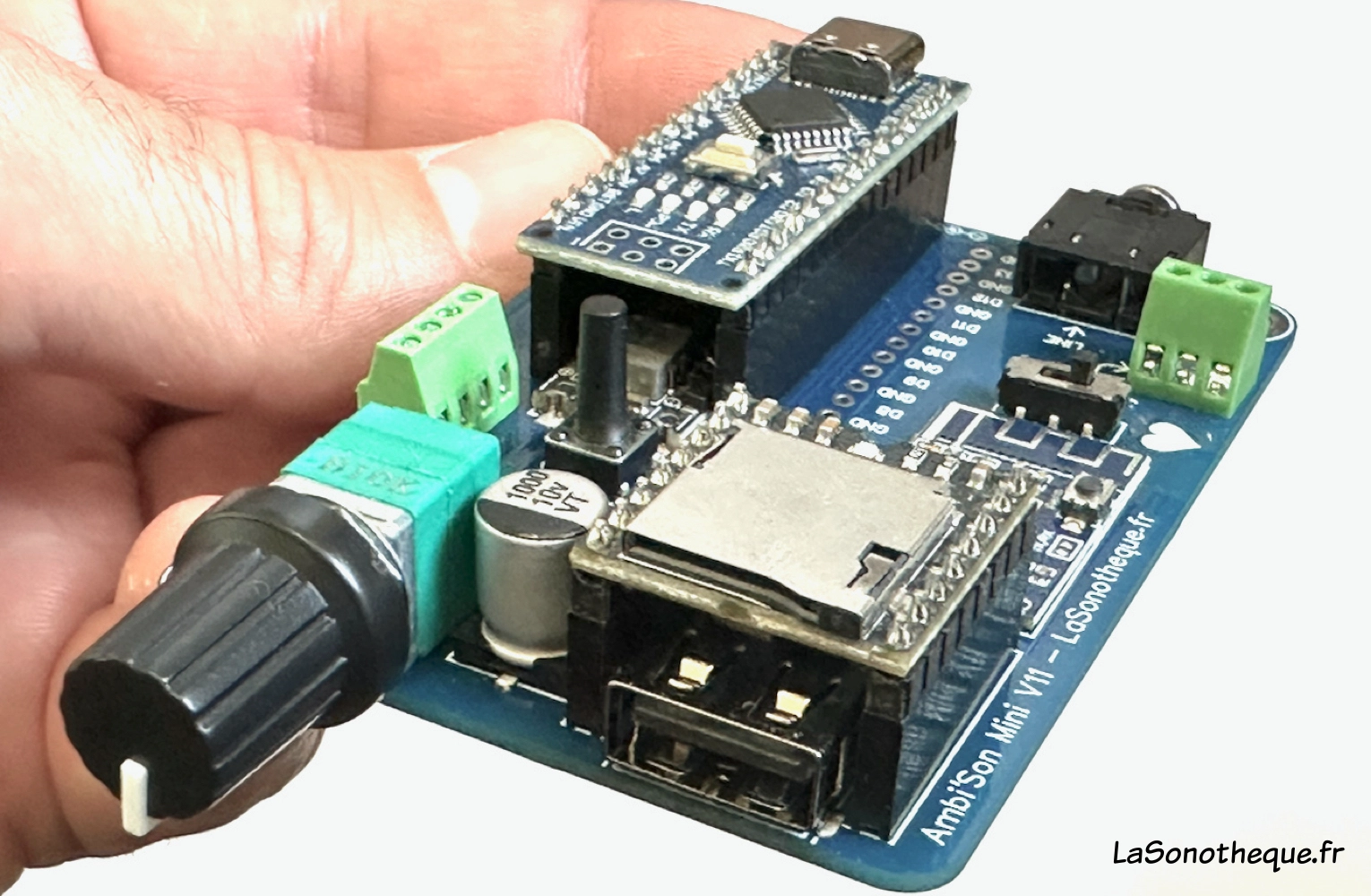

    • Mars 2026 - V11 : Simplifications et correctifs mineurs.
    • Septembre 2026 - V12 : Ajout d'un troisième et quatrième AdKey pour permettre jusqu'à 40 boutons sur 4 entrées analogiques (abandonnés depuis, au profit de l'Expan'Son : 2 Exten'Son au maximum). Protection d'entrée renforcée.
    • Septembre 2026 - V12bis : Accepte le 7 à 16V en alimentation. DF Player déplacé pour l'ajout d'un quatrième trou de fixation pour faciliter l'installation du nouveau kit de protection en bois. Pourquoi "V12bis" ? Pour ne pas avoir de version 13, pour la blague et pour les superstitieux.
    • Octobre 2026 - V14 : Ajout d'un connecteur 5 broches pour brancher des Expan'Son en I2C (jusqu'à 128 boutons). Retour à 2 entrées AdKey. Nombreux composants déplacés.

Conclusion

L'utilisation de ce module est vraiment simple, mais au risque de me répéter : n'hésitez pas à me contacter si vous avez la moindre question ou suggestion à son sujet !

- Joseph SARDIN - Fondateur et Sonothécaire de BigSoundBank.com et LaSonotheque.org - Contact
