Le module "Exposi'Son" est un lecteur audio économique et facile à utiliser, idéal pour réaliser une installation sonore, l'intégrer à une oeuvre d'art, etc. Il est vendu sur la boutique de LaSonotheque.
Ce petit appareil est un lecteur de fichier(s) audio contenu(s) sur la carte microSD (non fournie). Il lit, en mono, les fichiers WAV et MP3 qu'elle contient.
Exemples
Voici quelques petits exemples de ce qu'il est possible d'en faire :
- Un téléphone ancien
- Une borne audio avec casques et jusqu'à 14 boutons
- Une pancarte sonore pour musée ou galerie
- Mon Fruit'Sons
- Une boîte à Meuh électronique
- Sonorisation d'une oeuvre d'art
- Ma "cascade véritable"
- Une veilleuse sonore
- Le vieux téléphone de Matthieu C.
- Et des millions d'autres choses. Contactez-moi pour étudier la faisabilité de vos idées.
Présentation rapide
J'ai personnellement conçu ce module : du dessin de la carte électronique, jusqu'à la soudure des composants. Il est réalisé par mes propres mains, à la commande.
Dans les options, il est possible de choisir :
- Alimentation :
- Connecteur USB-C, recommandé (transfo. et câble, non fournis)
- OU boîtier d'accus/piles AA, recommandé (accus non inclus)
- OU boîtier d'accus/piles AAA, recommandé (accus non inclus)
- OU boîtier de 1 accu 18650 (accu non inclu).
- OU Connecteur micro-USB (transfo. et câble, non fournis)
- Sortie audio :
Utilisateurs ou bidouilleurs, n'hésitez pas à me contacter si vous avez la moindre question sur le sujet !
Mise en garde
Attention : le module est livré sans boîtier. Aucun élément conducteur ne doit toucher le circuit imprimé (y compris le métal d’un haut-parleur). Risque de court-circuit et de destruction du module. C'est à vous de réaliser le boîtier de ce module.
En détail

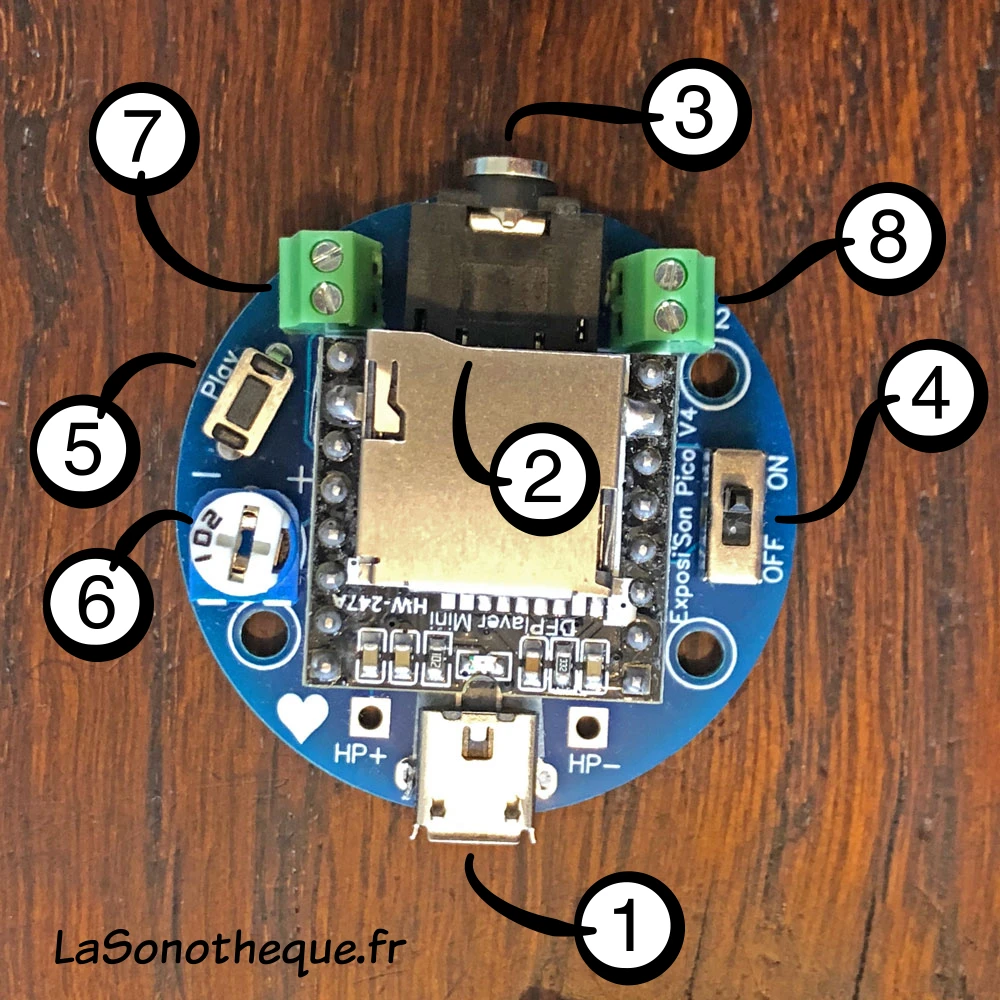

Légende
- ① : alimentation du circuit, piles/accus ou USB
- ② : lecteur de carte microSD
- ③ : sortie audio, H.P. 3W ou mini jack
- ④ : interrupteur ON/OFF
- ⑤ : bouton poussoir pour lancer la lecture du fichier 1
- ⑥ : volume, à régler avec un petit tournevis
- ⑦ : bornier à vis pour une utilisation avancée
- ⑧ : bornier à vis pour une utilisation avancée
Explications
Alimentation
Le module peut être alimenté ① entre 3,2 et 5 volts. Il est donc possible d'alimenter le module avec 4 accus de 1.2V (=4,8V).
Pour une autonomie optimale, je vous recommande l'alimentation en USB. Sinon des accus rechargeables. Pour des raisons écologiques et économiques, je ne recommande JAMAIS les piles alcalines, donc non rechargeables. Elles sont moins chères, mais rapidement jetées...
Le module est très économe en énergie : 10 à 20 mA ! Si bien qu'une powerbank "intelligente" peut se mettre en veille, le privant d'alimentation.
Fichiers
Le DF Player mini accepte des cartes microSD formatées en FAT16 ou FAT32. Il est possible d'y déposer des fichiers en MP3 et WAV (maxi 48 kHz / 16 bits).
Lecture
Le bouton Play ⑤, permet 3 actions :
- Appui court (<1s) : lit le fichier 1, une fois.
- Appui long (>1s) : lit le fichier 1, en boucle infinie.
- Maintenir Play au démarrage : lit tous les fichiers dans l’ordre, en boucle infinie.
Extension
Il est vendu avec deux borniers à vis (⑦ et ⑧ sur la photo), pour étendre les actions possibles. Explications détaillées plus bas.
Utilisation simple
- Prenez une carte microSD (32 Go maximum) et formatez-la.
- Copiez-y un ou plusieurs son(s) au format MP3 (recommandé) ou WAV (maxi 48 kHz / 16 bits). Nommez-les 0001.mp3, 0002.mp3, etc. (ou en .wav).
- Insérez la carte microSD dans le lecteur ②.
- Branchez un casque audio sur la prise jack ③, s'il s'agit de la version jack.
- Alimentez ① (USB ou piles selon votre version) et glissez l'interrupteur ④ sur ON.
- Appuyez sur le bouton "Play" ⑤ :
- Une pression courte (< 1 seconde) lance le premier fichier une seule fois.
- Une pression longue (> 1 seconde) le lance le premier fichier en boucle infinie.
- Maintenez le bouton enfoncé au démarrage et tous les fichiers seront lus à la suite, en boucle infinie.
- Réglez le volume sur le potentiomètre ⑥, à l'aide d'un petit tournevis.
À noter que sur la carte microSD vous pouvez mélanger des fichiers WAV et MP3. Et qu'en réalité, les fichiers n'ont pas besoin d'être nommés avec des chiffres (mais c'est préférable pour simplifier votre installation). Ils sont triés par ordre alphabétique, donc si l'un s'appellent "Abricot.wav" ce sera le premier, si le second est "Haljbsdv.mp3". Mais attentions aux caractères spéciaux, alors autant les nommer avec des chiffres.
Utilisation avancée
Pour un meilleur contrôle du module, il est possible d'ajouter un ou plusieurs boutons poussoirs (en série avec une résistance) entre les borniers ⑦ et ⑧. Cela nécessite peu de connaissances en électronique, mais un peu de patience.
À noter, que le bouton "Play" ⑤ déjà sur le circuit imprimé est un R1. C'est à dire qu'il a comme fonction de lancer le premier son.
Pour simplifier les choses, j'ai créé le module "Exten'Son" qui permet de réaliser ce montage sans avoir de connaissances particulières.
Démonstration

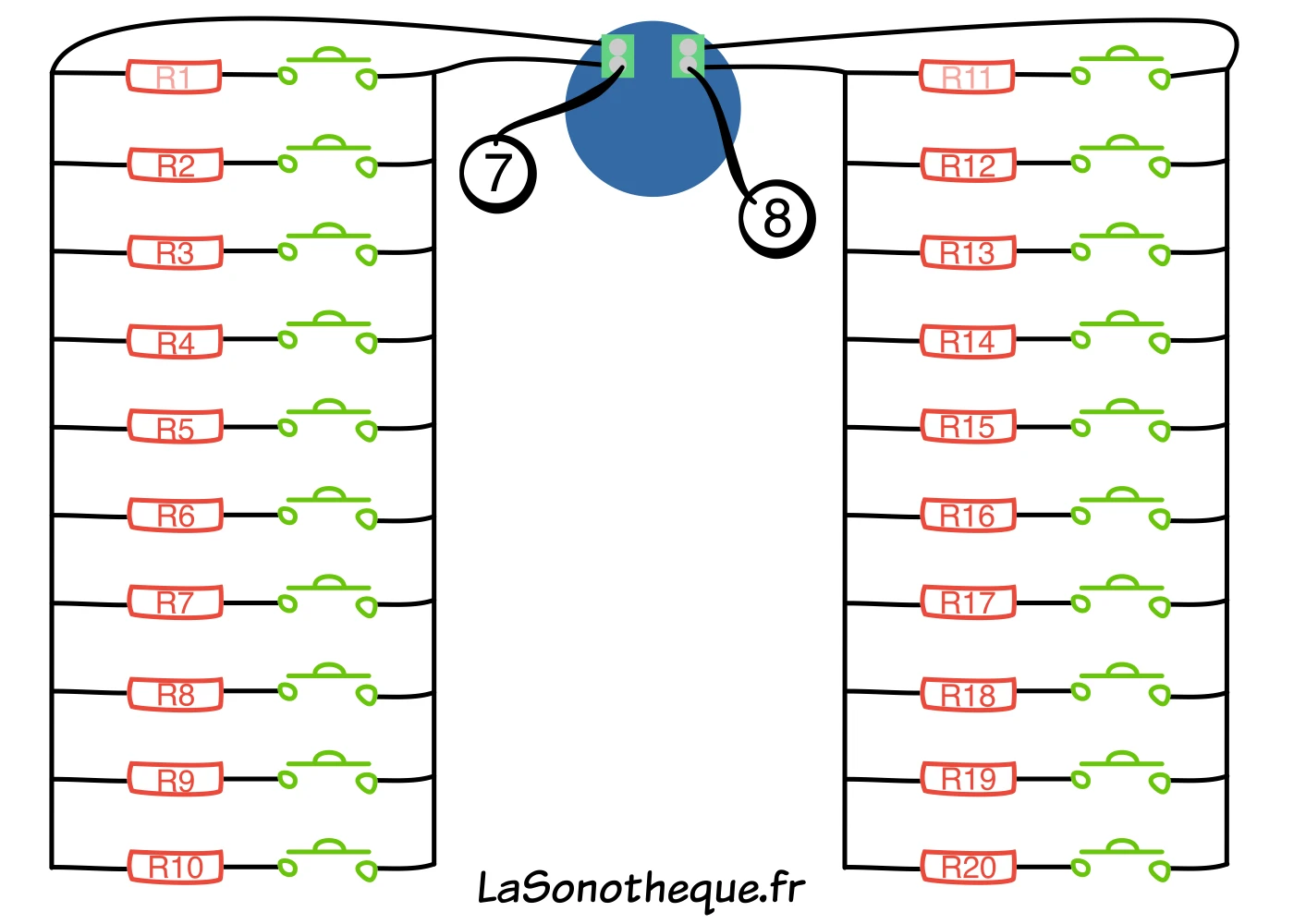

Schéma
Légende

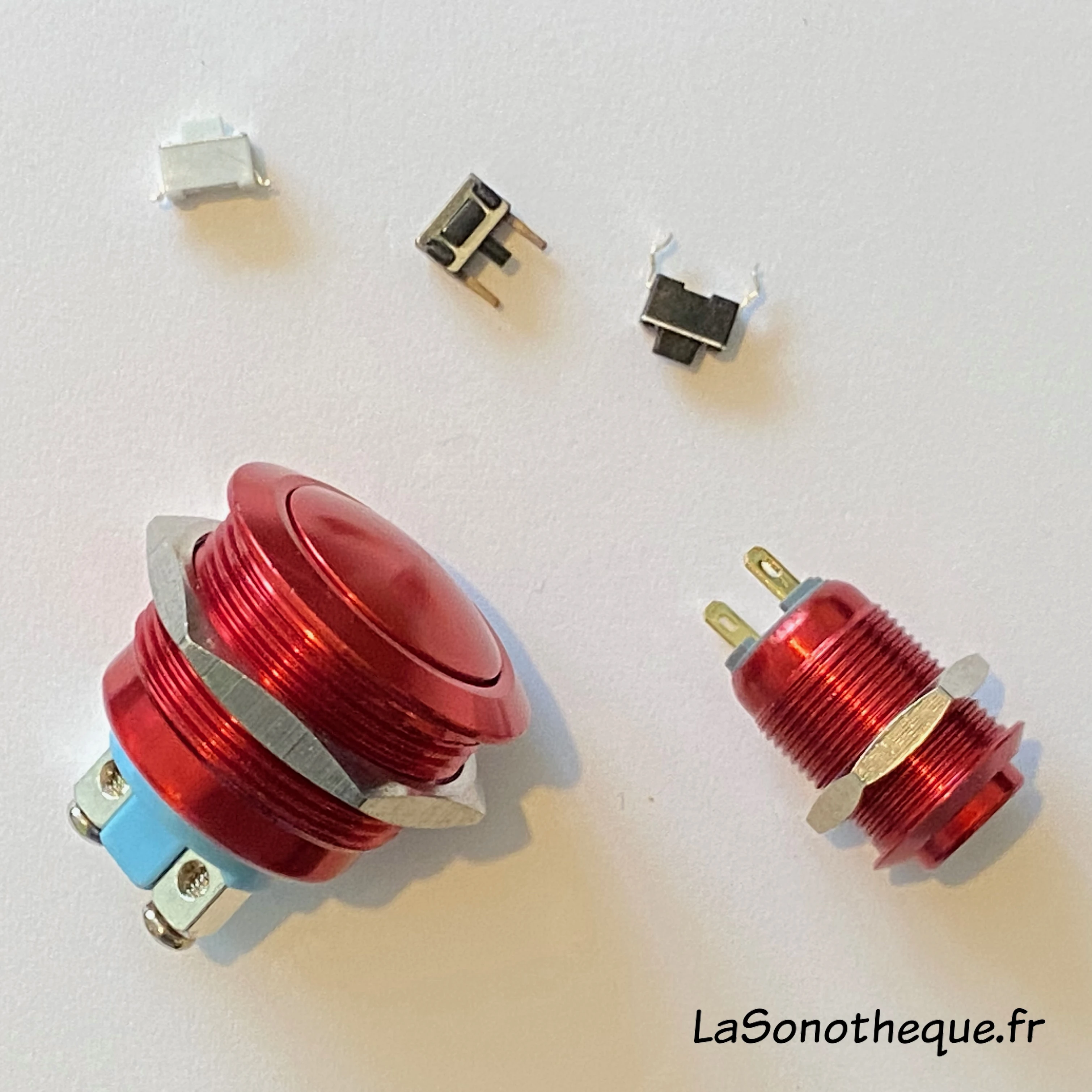

En vert, des boutons poussoirs
Vous pouvez y mettre n'importe quels boutons poussoirs et ils permettront de faire des appuis court ou long, qui n'auront pas les mêmes fonctions.
Vous pouvez réutiliser de vieux boutons, de n'importe quelle taille, ou ceux de l'appareil que vous équipez, ou même des interrupteurs muraux domestiques. À vous de tester !
Des interrupteurs "On/Off" peuvent aussi avoir leurs avantages, mais je les déconseille aux novices.

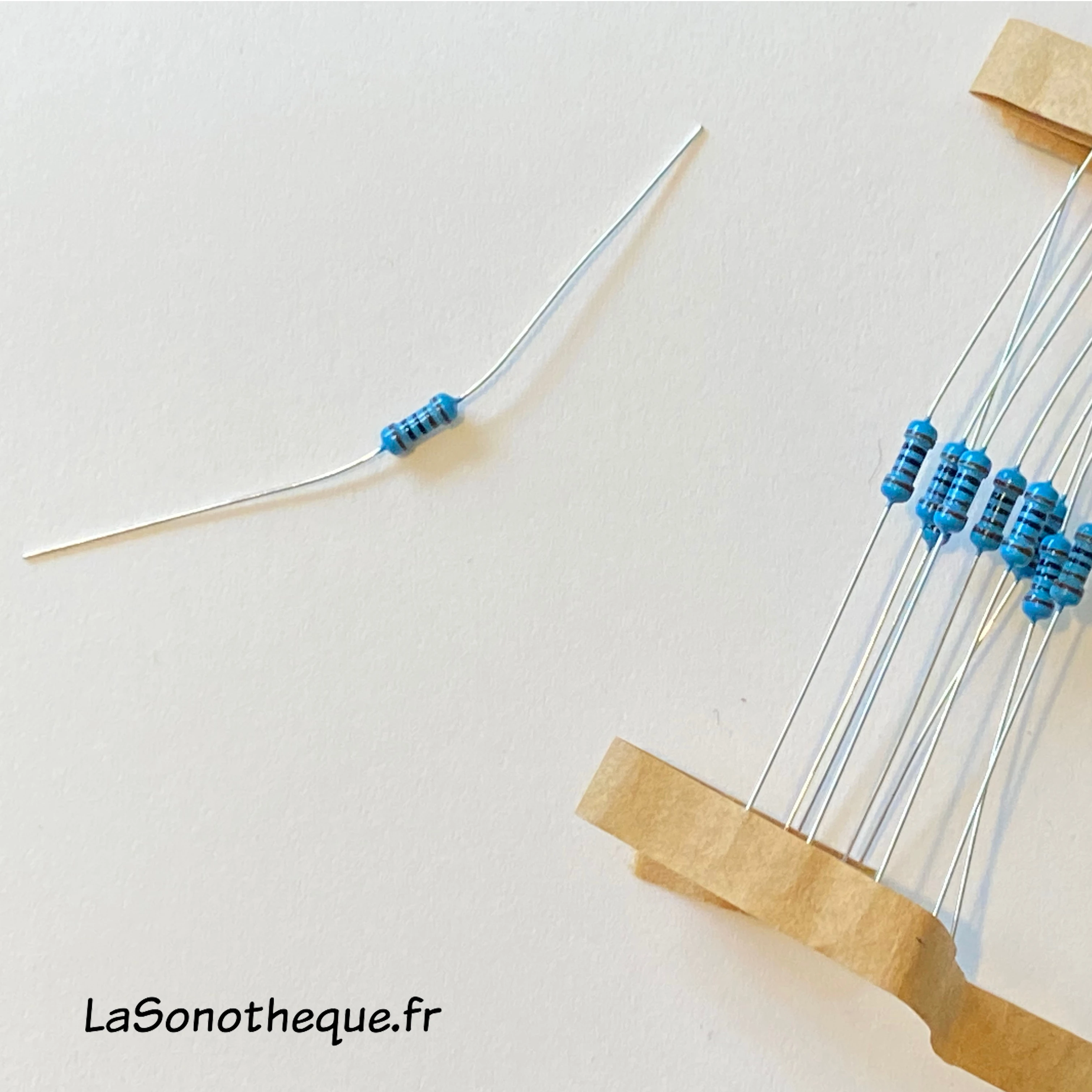

En rouge, des résistances
De petites résistances 1% sont parfaites. Elles ne coûtent pas cher du tout.
Il existe des kits (par ici, par exemple), pratique pour faire un prototype, ou bien des lots de 100 ou 200 résistances de valeur unique, à moins de 2€ (par ici, par exemple).
Si vous n'avez pas la bonne valeur de résistance, vous pouvez essayer de vous en approcher le plus possible (prendre 32 KΩ au lieu de 33 KΩ devrait aller), ou bien en mettre plusieurs en série (20 KΩ + 10 KΩ + 3 KΩ = 33 KΩ)
Valeurs
Vous pouvez mettre la ou les séries "Bouton + Résistance" que vous souhaitez.
Exemple 1 : Si vous ne souhaitez QUE la fonction "play fichier 4", il ne faudra mettre que la résistance R4 et son bouton en série sur le bornier ⑦.
Exemple 2 : Si vous ne souhaitez la fonction "play fichier 9" et "play fichier 13", il faudra mettre la résistance R15 et son bouton ainsi que la résistance R19 et son bouton, les deux ensembles en parallèle sur le bornier ⑧.
Reliés au bornier ⑦
- R1 : "Fichier 1", une résistance de 0 (donc pas de résistance) + 1 bouton. À noter, que le bouton "Play" ⑤ déjà sur le circuit imprimé est un R1. C'est à dire qu'il a comme fonction de lancer le premier son.
- R2 : "Fichier 2", une résistance de 3 KΩ + 1 bouton
- R3 : "Fichier 3", une résistance de 6,2 KΩ + 1 bouton
- R4 : "Fichier 4", une résistance de 9,1 KΩ + 1 bouton
- R5 : "Fichier Précédent" si appui court (<1s.), "Volume -" si appui long (>1s.), une résistance de 15 KΩ + 1 bouton
- R6 : "Fichier Suivant" si appui court (<1s.), "Volume +" si appui long (>1s.), une résistance de 24 KΩ + 1 bouton
- R7 : "Play / Pause", une résistance de 33 KΩ + 1 bouton
- R8 : "Lecture tous fichiers en boucle / Pause", une résistance de 51 KΩ + 1 bouton
- R9 : Non utilisable sur ce module
- R10 : "Mode de lecture : Interruptible ou Non-interruptible", une résistance de 220 KΩ + 1 bouton
Reliés au bornier ⑧
- R11 : "Fichier 5", une résistance de 0 (donc pas de résistance) + 1 bouton
- R12 : "Fichier 6", une résistance de 3 KΩ + 1 bouton
- R13 : "Fichier 7", une résistance de 6,2 KΩ + 1 bouton
- R14 : "Fichier 8", une résistance de 9,1 KΩ + 1 bouton
- R15 : "Fichier 9", une résistance de 15 KΩ + 1 bouton
- R16 : "Fichier 10", une résistance de 24 KΩ + 1 bouton
- R17 : "Fichier 11", une résistance de 33 KΩ + 1 bouton
- R18 : "Fichier 12", une résistance de 51 KΩ + 1 bouton
- R19 : "Fichier 13", une résistance de 100 KΩ + 1 bouton
- R20 : "Fichier 14", une résistance de 220 KΩ + 1 bouton
Exemples d'utilisations

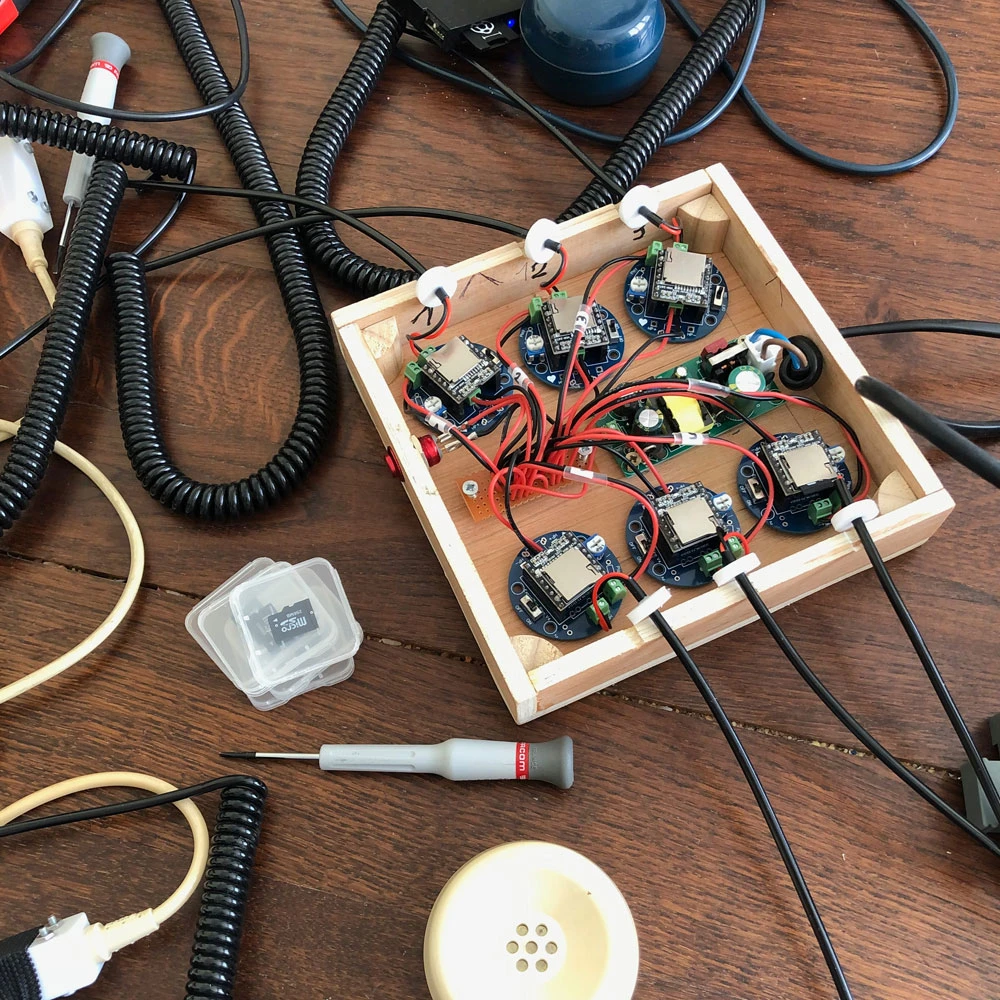

Fruit'Sons
Il s'agit d'une de mes propres installations sonores : 6 écouteurs de téléphones anciens, pendus dans un arbre et qui proposent de déguster des fruits sonores à ceux qui ose les cueillir. L'utilisateur n'a rien à faire, juste porter l'écouteur à son oreille.
Une seule alimentation de 5 volts pour les 6 modules. Les 6 borniers ⑦ sont "court-circuités" pour lancer tous les fichiers, en boucle, à l'alimentation de l'installation.

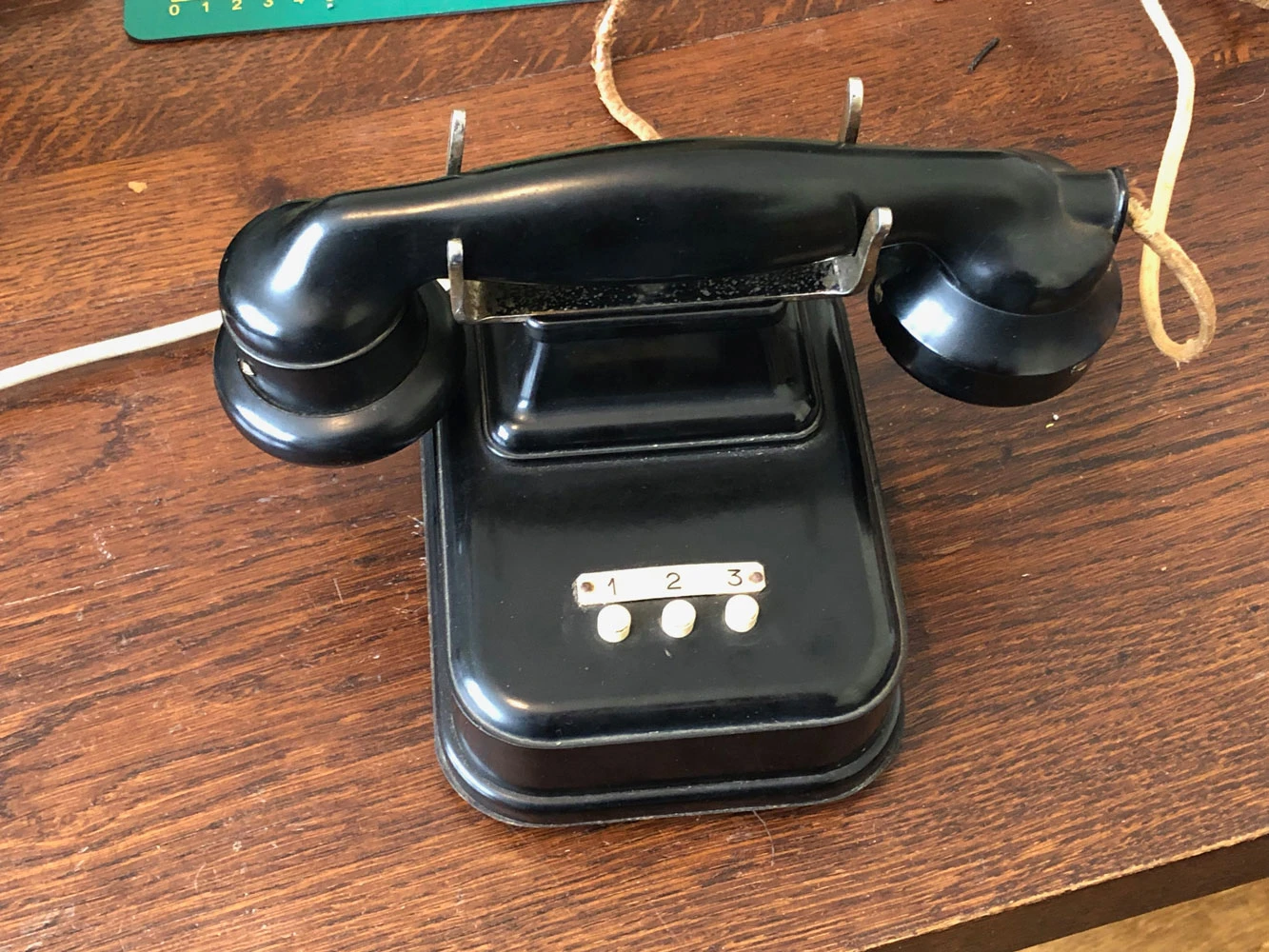

Le vieux téléphone de Matthieu C.
Voici un équipement que j'ai réalisé avec Matthieu C., un utilisateur de LaSonotheque venu faire une formation "électronique audio" directement chez moi, à sa demande.
À l'intérieur du téléphone, un Exposi'Son dont le bornier ⑦ est relié aux 3 boutons en parallèle. Le premier sans aucune résistance en série, le second avec une résistance (R2) de 3 KΩ en série et le troisième avec une résistance (R3) de 6,2 KΩ en série.
Sur la carte microSD, 3 fichiers : "0001.wav", "0002.wav" et "0003.wav".
Et le tour est joué !
Pour éviter la lecture en boucle des fichiers si l'utilisateur fait un appui long (> 1 seconde), les 3 fichiers sont constitués : du son, suivi de plus d'une heure de silence.

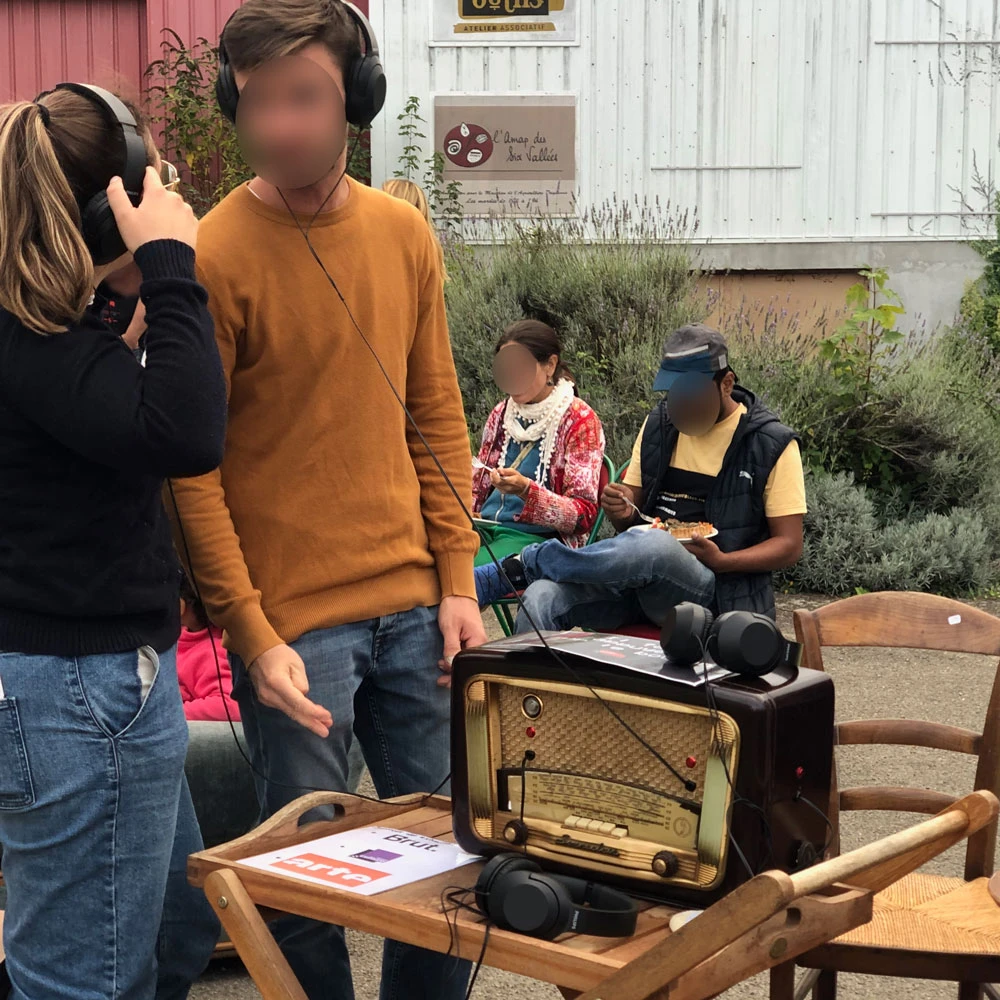

Radio de La Boîte à Outils
Une vieille radio que j'ai équipé avec/pour La Boîte à Outils de Nogent-le-Rotrou (28). Une alim, 4 modules, branchés sur 4 casques et 4 boutons permettant de mettre le fichier suivant.
Etc.
Vous avez une idée, et souhaitez savoir si elle est réalisable et comment ? N'hésitez pas à me contacter.
Problèmes, Résolutions & Idées
Si le DF Player est un génial petit lecteur qui équipe bon nombre de mes créations dont celle-ci, on rencontre de nombreux petits défauts qu'il est pourtant facile de contourner. Voici donc un dossier dédié à la résolution de tous les problèmes du DF Player Mini.
Versions
A chaque fois que je lance une nouvelle production, je fais quelques modifications sur le dessin du circuit imprimé. Parfois je fais une erreur (voir V2), mais j'essaye de répondre à la demande des utilisateurs. Donc n'hésitez pas à me contacter !
- Septembre 2021 - V1 : Simple DF Player avec un ON/OFF et un volume. Permet la simple lecture en boucle du fichier 1 sur un H.P. de 3 Watt. Alim USB ou piles/accus AAA.
- Décembre 2022 - V2 : Ajout d'une prise jack possible. Zut, j'ai fait une erreur de dessin au niveau du potentiomètre de volume ! 100 exemplaires inutilisables.
- Décembre 2022 - V3 : Ajout de l'ADKey 1 et d'une possibilité d'alimentation post interrupteur.
- Décembre 2023 - V4 : Ajout de l'ADKey 2 et d'un bouton play.
- Janvier 2025 - V5 : Connecteur USB-C possible, protection anti-inversion de polarité et protection contre les court-circuit au niveau du jack.
- Juin 2025 - V6 : Le jack est relié à la sortie "Line".
Conclusion
L'utilisation de ce module est vraiment simple, mais au risque de me répéter : n'hésitez pas à me contacter si vous avez la moindre question sur le sujet !
