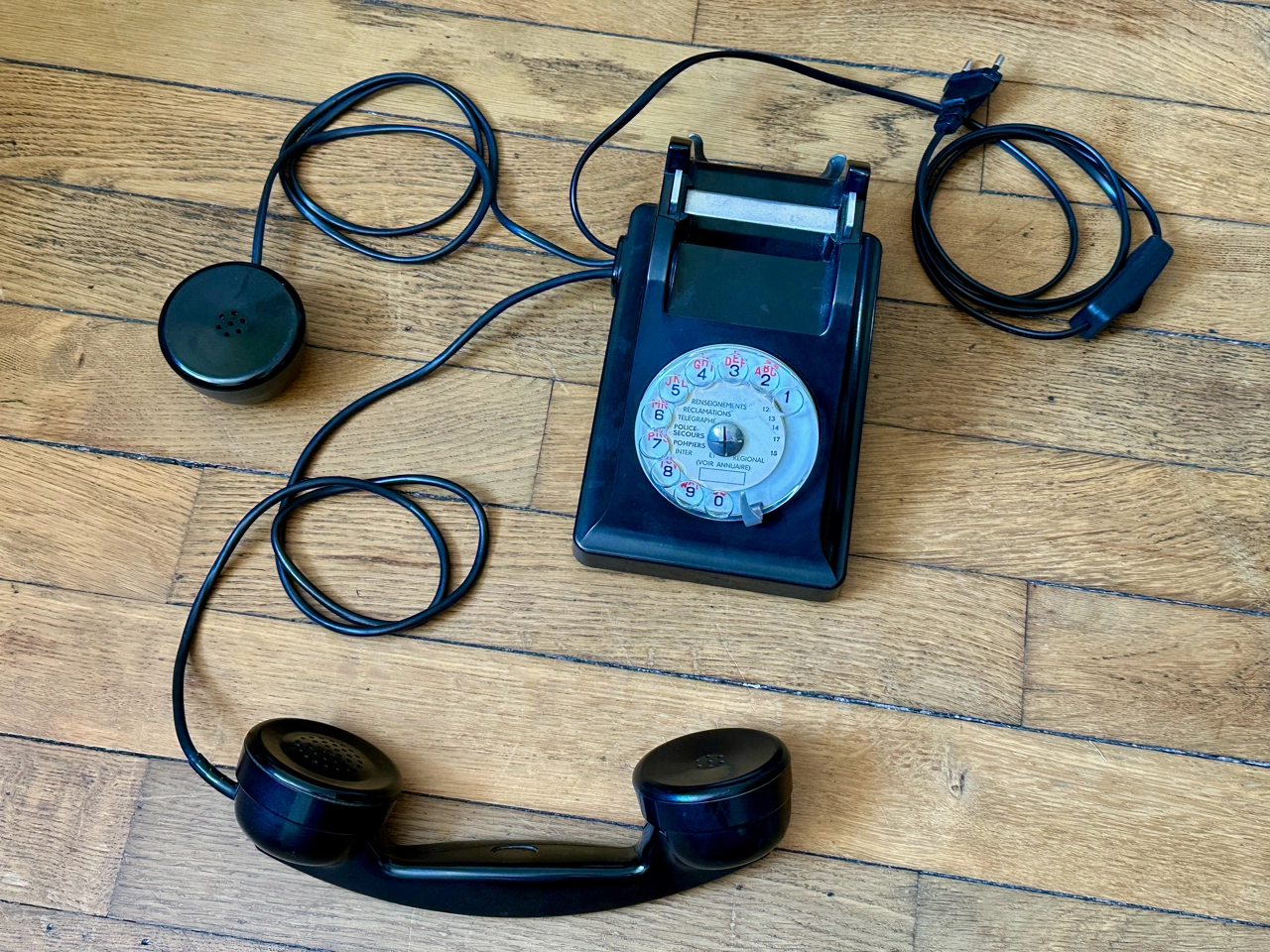

Le "Télé'Son U43" est un ancien téléphone de type "So.co.tel U43" (fabriqué en bakélite par Ericsson à partir de 1943). Le U43 n'a existé qu'avec un cadran rotatif. Équipé d'un lecteur audio de ma création, il est idéal pour réaliser une installation sonore. À retrouver ici, sur la boutique.
Vous voulez équiper votre propre téléphone ? Le kit a sa propre notice : Télé'Son U43 en kit.
Présentation rapide

Ce téléphone est équipé d’un lecteur de fichiers audio, stockés sur une carte microSD (fournie). Il lit les fichiers aux formats MP3 (recommandé) et WAV (maxi 48 kHz / 16 bits) présents sur la carte, dès que le combiné est décroché ou que le cadran est tourné.
Des modèles sont régulièrement vendus sur la boutique de LaSonotheque. Si ce n'est pas le cas, contactez-moi, j'en ai en stock et je peux même équiper, sur commande, vos propres téléphones.
Tous les modèles sont uniques : couleurs variées, présence ou non d’un second écouteur, mural ou sur table, etc. Par ailleurs, mes téléphones sont généralement en bon état. Cependant, ce sont évidemment de TRÈS anciens appareils qui ont traversé le temps. Ils ont donc des signes d’usure : teintes délavées, rayures, traces, et autres marques d’usage.
J'ai personnellement équipé ces téléphones. Recherche & développement, dessin de la carte, jusqu'à la soudure des composants : ils sont réalisés par mes propres mains.
Doté d'un microcontrôleur de type Arduino "Nano", il peut être reprogrammé par les plus bricoleurs, pour lui faire faire ce qu'ils veulent. Voici quelques petits exemples de ce qu'il est possible d'en faire :
- Un "Quiz'O'Phone" mono-question ou multiples spécial Noël.
- Un accessoire d'Escape Game.
- Un ancien téléphone d'hôtel poétique.
- Une histoire "dont vous êtes le héros", avec la numérotation.
- Etc.
Si vous êtes bricoleur et souhaitez fabriquer votre propre installation de A à Z, suivez ce tutoriel (peu cher et facile), achetez mon module "Ambi'Son" ou suivez cet autre tutoriel (plus difficile mais plus complet). Et si vous voulez fabriquer vous-même mais que vous bloquez ou préférez être accompagné, je peux vous ouvrir mon atelier pour vous aider.
Caractéristiques techniques
- Formats audio : MP3 (recommandé), WAV — jusqu'à 48 kHz / 16 bits
- Stockage : carte microSD jusqu'à 32 Go (fournie)
- Alimentation : secteur, de 110 à 230 V, par le cordon d'origine et son interrupteur ; ou de 7 à 12 V par une prise DC sur la carte, mais alors sans sonnette
- Consommation électrique : moins de 5 W (typiquement 3 W en utilisation normale)
- Sorties audio : combiné et écouteur (sortie amplifiée de 3 W, mono), prise jack 3,5 mm "LINE" (stéréo)
- Microcontrôleur : Arduino "Nano" (ou clone), reprogrammable
Mise en garde
Attention : sur secteur, une partie de la carte est sous 230 V, de même que la sonnette si vous en branchez une. Débranchez toujours le téléphone avant de l'ouvrir, et ne touchez jamais la carte quand il est branché. Le Télé'Son s'utilise à l'intérieur, à l'abri de l'humidité.
En détail
Les numéros suivent le trajet du son, de l'alimentation jusqu'à la sonnette ; un même numéro désigne le même élément sur toutes les images de cette page.

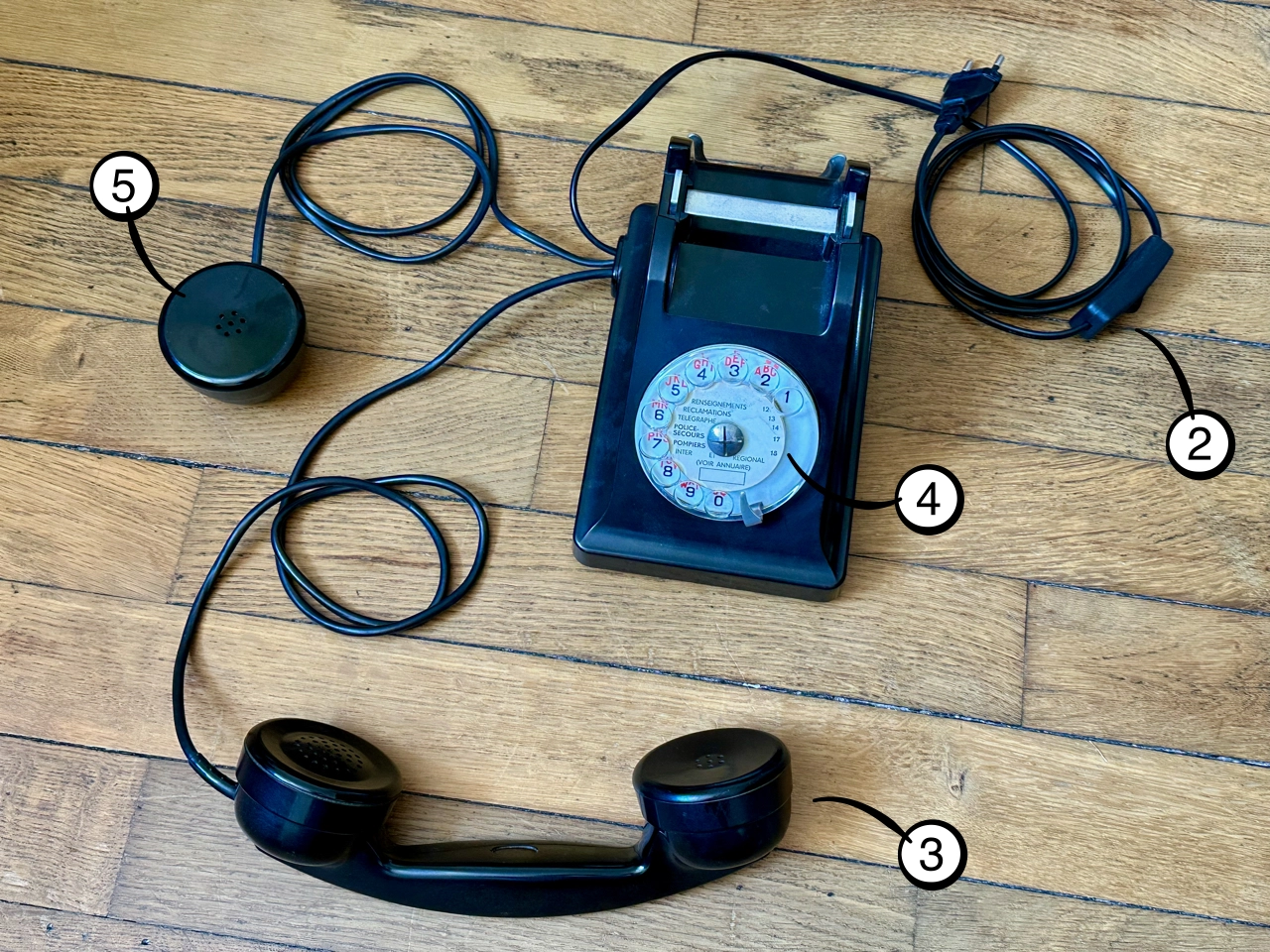

Extérieur

Légende
- 1 : cordon secteur, avec son interrupteur.
- 3 : combiné.
- 4 : cadran rotatif.
- 8 : écouteur supplémentaire, suivant le modèle.
Explications
Une fois le cordon 1 branché sur le secteur et son interrupteur mis sur ON, le combiné 3 peut être décroché. Il fait entendre un fichier de sa carte microSD. Pour passer au suivant, on peut tourner le cadran 4.

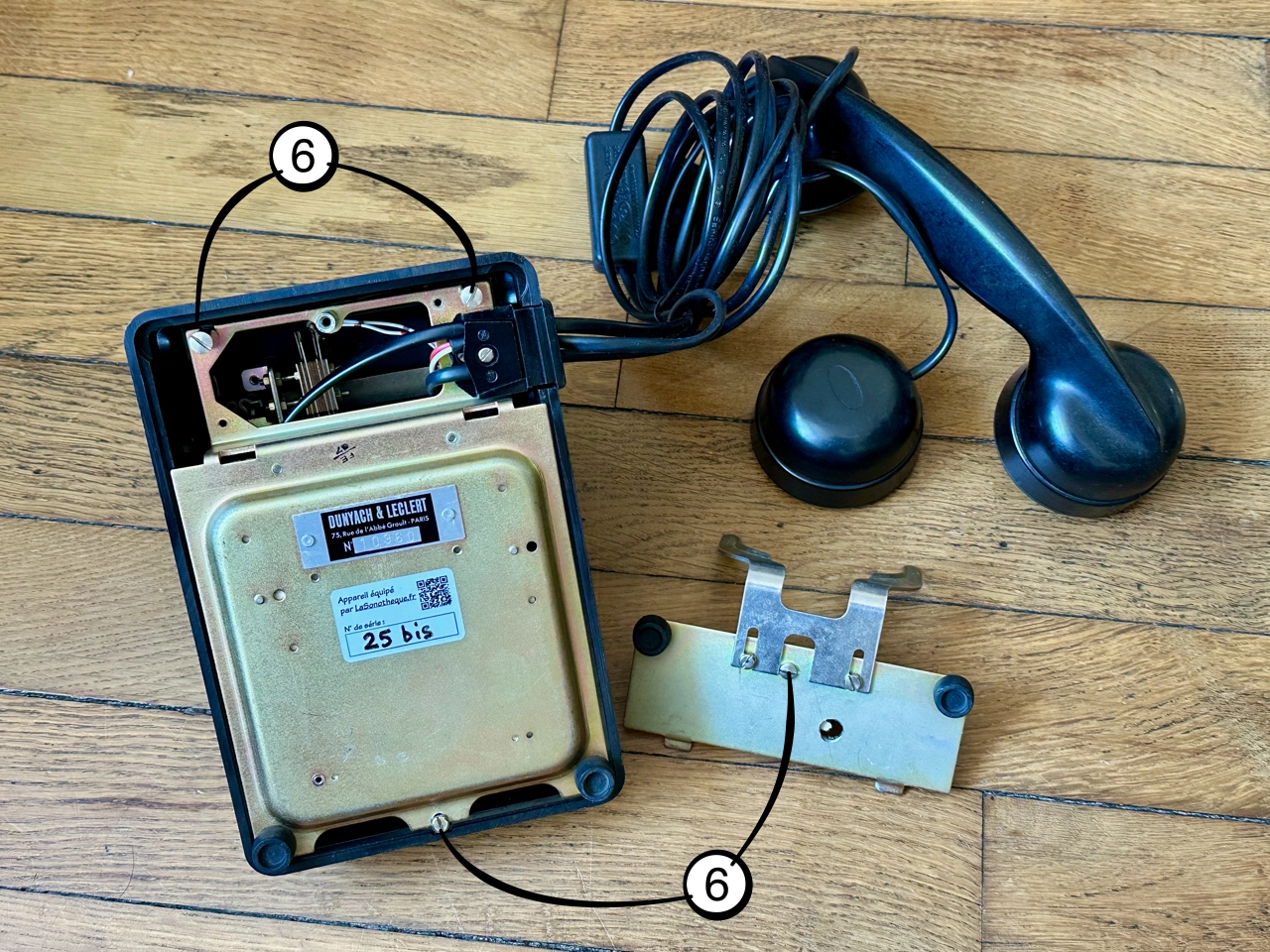

Ouverture

Légende
- 12 : les vis pour ouvrir le téléphone. Débranchez le secteur avant !
Explications
Après avoir débranché le secteur, vous pouvez dévisser les vis 12, et ainsi accéder à l'intérieur du téléphone pour le personnaliser.

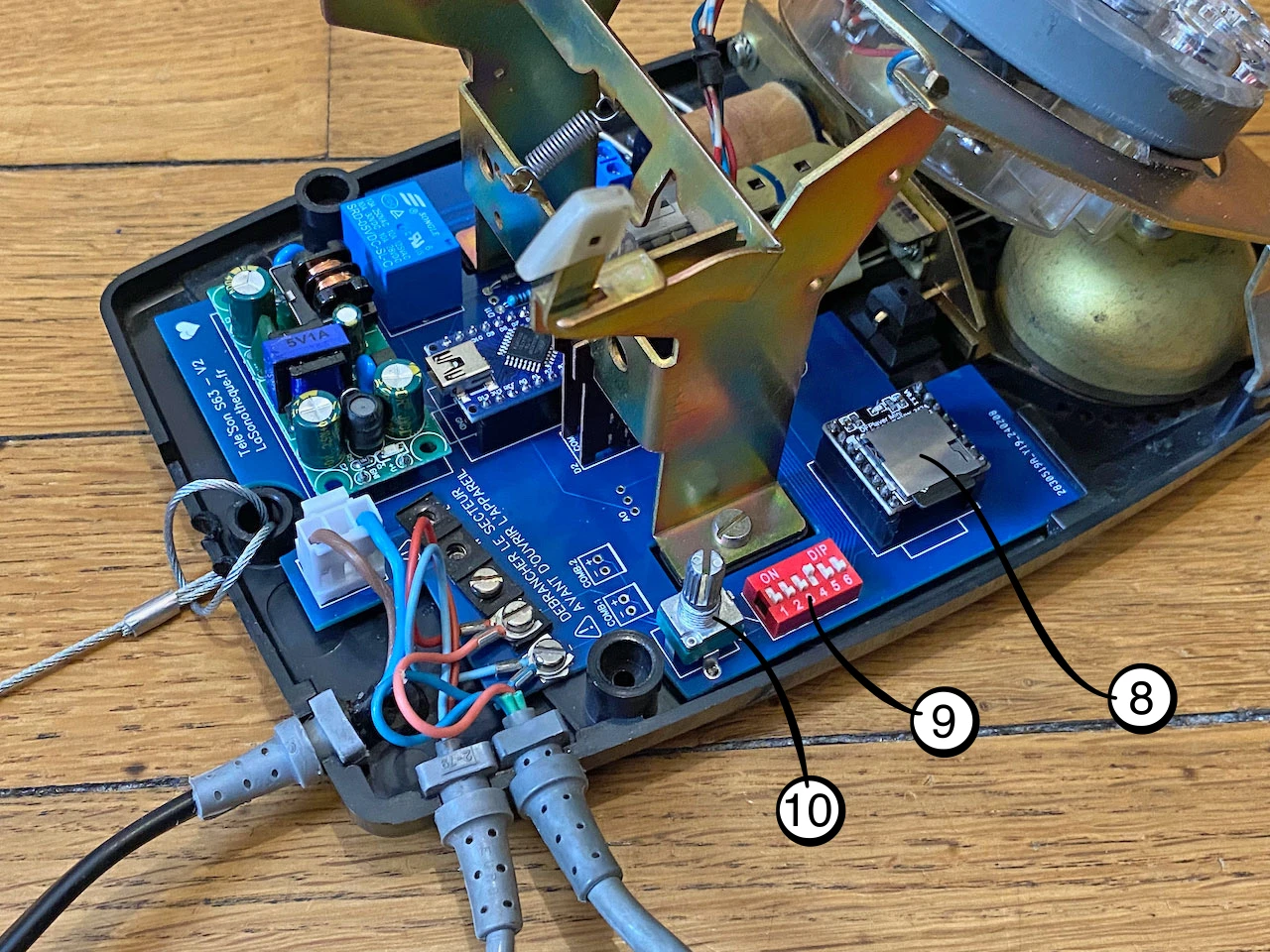

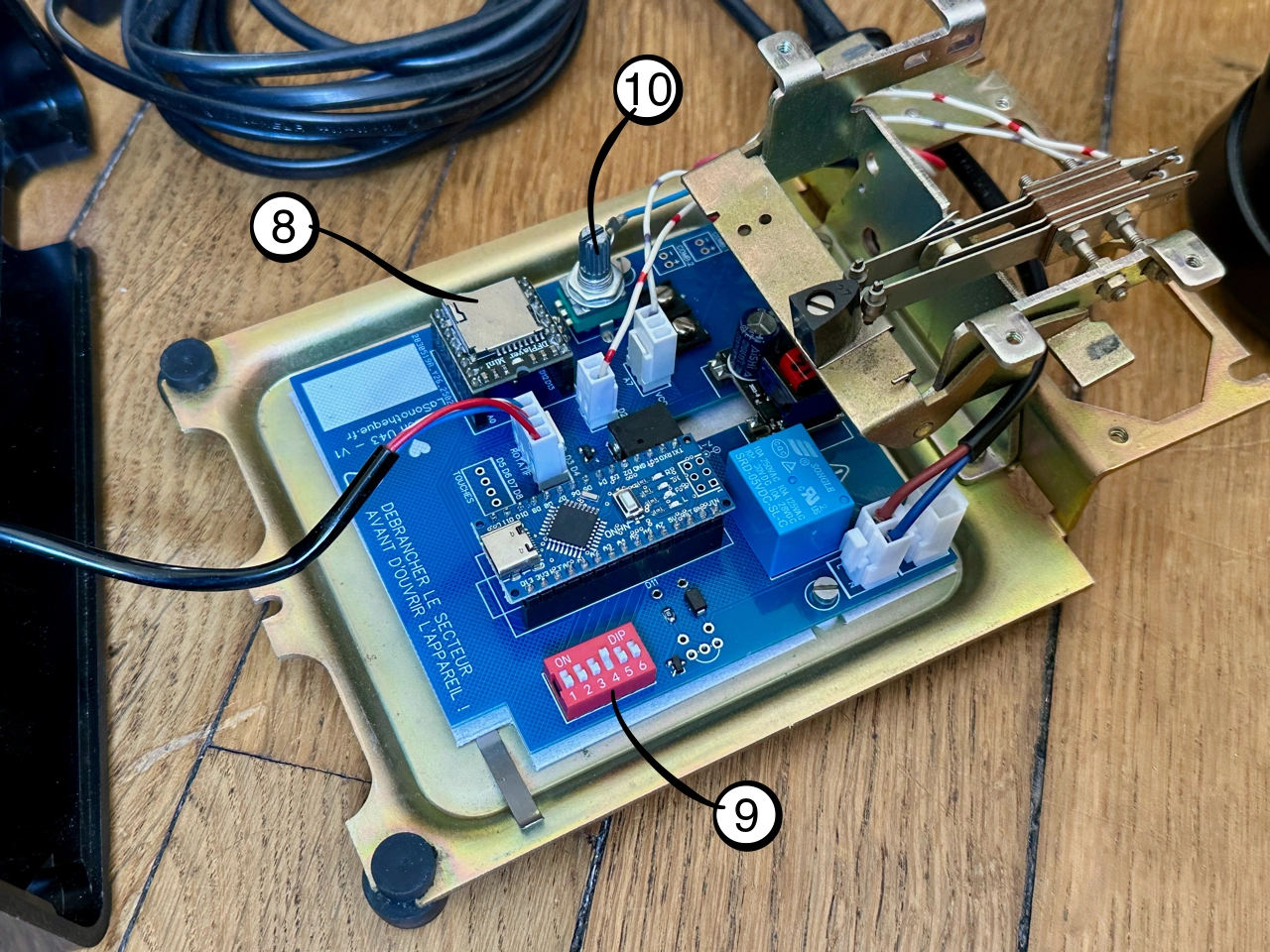

Intérieur
Légende
Le schéma montre la carte V2.1, celle des derniers Télé'Son U43. Sur une carte plus ancienne, comme sur la photo, les éléments ne sont pas tous au même endroit, mais ils sont les mêmes.
- 1 : alimentation : arrivée du secteur, "Alim" (sur le module secteur, qui le transforme en 9 V), et prise de 7 à 12 V (fiche DC 5,5 × 2,1 mm).
- 2 : lecteur de carte microSD.
- 3 : bornier "D2", où arrive l'interrupteur d'origine du combiné.
- 4 : connecteur "ROTATIF", où arrive le cadran.
- 6 : les six interrupteurs de réglage.
- 7 : volume.
- 8 : cosses du combiné et de l'écouteur.
- 9 : prise jack "LINE", pour un casque ou un amplificateur.
- 10 : sonnette : son relais, et le bornier "Bell" où brancher une sonnette.
Alimentation
Le Télé'Son se branche sur le secteur 1 : pensez à mettre l'interrupteur du cordon sur ON. Le module secteur de la carte accepte de 110 à 230 V.
Sans secteur, la carte peut aussi être alimentée par sa prise de 7 à 12 V, avec une fiche DC standard (5,5 × 2,1 mm, dite "DC5521"), le + au centre : sur une alimentation DC, ou avec un boîtier de piles ou d'accus. Jamais les deux en même temps : débranchez le cordon secteur avant. La sonnette ne marche pas alors : elle a besoin du 230 V du secteur.
Fichiers
Le lecteur 2 accepte une carte microSD de 32 Go au plus, formatée en FAT16 ou FAT32. Placez vos sons dans un dossier nommé mp3, à la racine de la carte, et nommez-les 0001, 0002, 0003… sans sauter de numéro : composer « 8 » lance le fichier 0008. L'ordre dans lequel vous les copiez n'a pas d'importance, c'est le nom qui compte. Le fichier qui porte le plus grand numéro sert d'intro (interrupteur 3). Ne mettez rien d'autre sur la carte.
Sur Mac, des fichiers cachés « ._ » s'ajoutent, que le lecteur compte comme des sons : tapez dot_clean /Volumes/NOM_DE_LA_CARTE dans le Terminal pour les supprimer.

Combiné et cadran
Le téléphone sait quand on décroche grâce à l'interrupteur d'origine du combiné, branché sur le bornier "D2" 3. Le cadran est branché sur le connecteur "ROTATIF" 4.
Certains U43, rares, ont des boutons en plus du cadran. Je les branche alors sur le connecteur "BOUTONS" de la carte : mon programme ne les lit pas, ils sont là pour vos propres programmes (voir « Nano », plus bas).
Les six interrupteurs
Sur la carte, un boîtier rouge 6 contient six petits interrupteurs blancs. Il se lit depuis le bord du téléphone le plus proche : placez-vous de ce côté, l'interrupteur 1 est alors à gauche et le 6 à droite. Poussé vers le haut (vers le centre de la carte et les inscriptions A1 à A6), un interrupteur est sur "ON" ; vers le bas, il est sur "OFF". Voici leurs utilisations :
- 1 Pas de sonnette (OFF), ou bien la sonnette branchée sur la carte sonne de temps en temps quand le téléphone est raccroché, pour attirer l'attention du public (ON, sur secteur seulement).
- 2 Lecture des fichiers au hasard (OFF) ou dans l'ordre (ON).
- 3 Pas de fichier d'intro (OFF), ou retour au fichier d'intro, le dernier de la carte, au décroché et quand on compose un numéro qui n'existe pas (ON).
- 4 Un seul fichier est lu à chaque décroché (OFF), ou bien ils se suivent automatiquement tant qu'on ne raccroche pas (ON).
- 5 Numérotation désactivée : chaque tour de cadran lance le fichier suivant (OFF) ; ou bien activée : si vous composez 8, le fichier 0008 est lancé (ON).
- 6 Cadran rotatif (OFF) ou clavier à touches (ON) : le U43 n'ayant pas de touches, laissez-le sur OFF.

Changez les réglages téléphone débranché, puis rebranchez-le.
Volume
Le volume se règle à la main, en tournant l'axe du petit potentiomètre 7. Il agit sur toutes les sorties.
Écoute
L'écoute se fait avec le combiné (mono), dont les fils sont vissés sur les cosses 8. Si votre téléphone en est équipé, l'écouteur supplémentaire est branché au même endroit, et fait entendre le même son.
Vous pouvez aussi brancher un ou plusieurs casques (avec un répartiteur), une enceinte active ou un amplificateur sur la prise jack "LINE" 9, en stéréo. Les deux sorties fonctionnent en même temps.

Sonnette
La plupart des U43 n'ont pas de sonnerie d'origine. J'ai toutefois prévu, sur la carte, le relais et le bornier 230 V "Bell" 10, sur lequel vous pouvez raccorder votre propre sonnette (raccordement à effectuer impérativement hors tension, de préférence par un électricien). L'interrupteur 1 permet alors de l'activer (ON) ou de la couper (OFF). Quand il est sur ON et que le téléphone est raccroché, elle sonne une première fois au bout d'une minute, puis de plus en plus rarement (au plus toutes les 5 minutes), jusqu'à ce que quelqu'un décroche.
Première utilisation
Premier test
- Branchez le téléphone sur le secteur 1 et mettez l'interrupteur du cordon sur ON.
- Attendez 5 secondes.
- Décrochez le combiné 3 et écoutez.
- Magie !
Mettre vos propres sons
- Débranchez le téléphone du secteur !
- Ouvrez le téléphone avec les vis 12.
- Sortez la carte microSD du lecteur 2.
- Formatez-la en FAT16 ou FAT32 (32 Go maximum).
- Déposez, dans un dossier nommé "mp3", un ou plusieurs sons au format MP3 de préférence (ou WAV, maxi 48 kHz / 16 bits ; vous pouvez mélanger les deux formats). Nommez le premier "0001", puis "0002" et ainsi de suite, sans sauter de numéro.
- Remettez la carte dans le lecteur 2.
- Refermez le téléphone, avec les vis.
- Branchez le téléphone, interrupteur du cordon sur ON, et attendez 5 secondes.
- Décrochez le combiné et écoutez.
- Magie !
Régler (facultatif)
- Débranchez le téléphone du secteur !
- Ouvrez le téléphone avec les vis 12.
- Réglez le volume 7 à votre convenance.
- Choisissez vos réglages avec les six interrupteurs 6 (voir « Les six interrupteurs », plus haut).
- Refermez le téléphone, avec les vis.
- Branchez le téléphone, interrupteur du cordon sur ON, et attendez 5 secondes.
- Décrochez le combiné et écoutez.
- Magie !
Si rien ne se passe
- Vérifiez l'interrupteur du cordon 1 : il doit être sur ON.
- Débranchez le téléphone et ouvrez-le.
- Vérifiez la carte microSD : bien enfoncée dans son lecteur, formatée en FAT16 ou FAT32, un dossier "mp3" à la racine, des fichiers nommés "0001", "0002"… sans trou, et rien d'autre.
- Vérifiez le volume 7.
- Refermez, rebranchez, attendez 5 secondes, et décrochez.
Amusez-vous !
Idées & Préconisations
- Si vous utilisez la numérotation (interrupteur 5 sur ON), composer « 8 » sur le cadran lance le fichier nommé 0008. Mais les fichiers doivent être numérotés sans trou : si, par exemple, vos seuls numéros utiles sont 8 et 10, il faut quand même des fichiers 0001 à 0007, et un 0009. Des fichiers silencieux de 0 seconde feront l'affaire, et vous pouvez en générer un directement ici. Si vous utilisez l'intro (interrupteur 3 sur ON), elle vient après : ici, ce serait le fichier 0011.

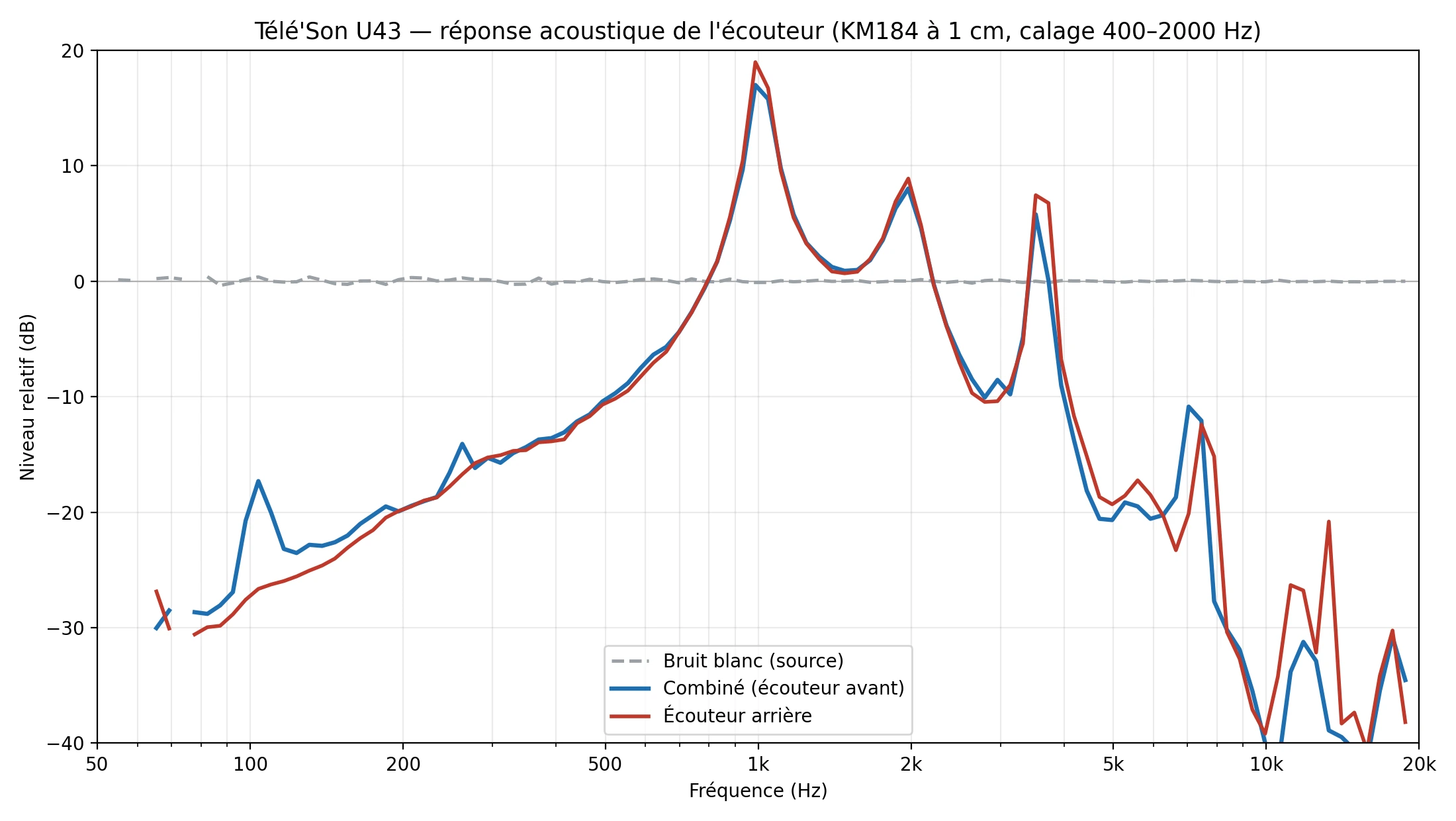

- Par curiosité, j'ai mesuré la réponse des écouteurs du U43 : en diffusant un bruit blanc (spectre plat) et en captant ce qui sort réellement, on voit qu'il se comporte en passe-bande assez étroit, centré sur ~1–3 kHz et chutant vite de part et d'autre — quasiment pas de bas-médium, ni d'aigu. Inutile donc d'y mettre du grave ou de l'aigu, c'est de l'énergie perdue. Pour rattraper ce défaut, l'idéal est d'appliquer au mixage la courbe inverse : relever ce que l'écouteur atténue, mais uniquement dans sa bande utile. En pratique : concentrez l'essentiel (voix, sons-clés) dans la bande 300 Hz–3,5 kHz, coupez franchement sous ~200 Hz, et appuyez la présence vers 1–3 kHz pour l'intelligibilité. Vos sons en ressortiront plus nets et plus forts.
Réponse en fréquence mesurée des écouteurs du Télé'Son U43 - Lorsqu'on décroche, le son démarre immédiatement. Les personnes lentes risquent donc de manquer le début de votre fichier. Je vous recommande donc d’ajouter 1 à 2 secondes de jingle avant votre fichier. Un silence n’est pas suffisant, car les personnes qui décrochent rapidement pourraient croire que l’appareil ne fonctionne pas. Le jingle leur permet de savoir que le fichier est sur le point de démarrer.
- Parfois, le téléphone est équipé d’un écouteur supplémentaire 8. Cela peut sembler une bonne idée pour permettre à deux personnes d’écouter en même temps. Cependant, vous constaterez rapidement que certaines personnes utilisent l'écouteur sans décrocher le combiné. Étant donné que c’est le combiné qui déclenche la lecture, ces personnes n’entendront rien. Je vous recommande donc de retirer cet écouteur, tout simplement.
- Même si une sonnette attire l'attention des visiteurs, elle agace rapidement et fortement les personnes présentes, et surtout les exposants voisins. Je vous recommande donc, le plus souvent, de la laisser désactivée (interrupteur 1 sur OFF).

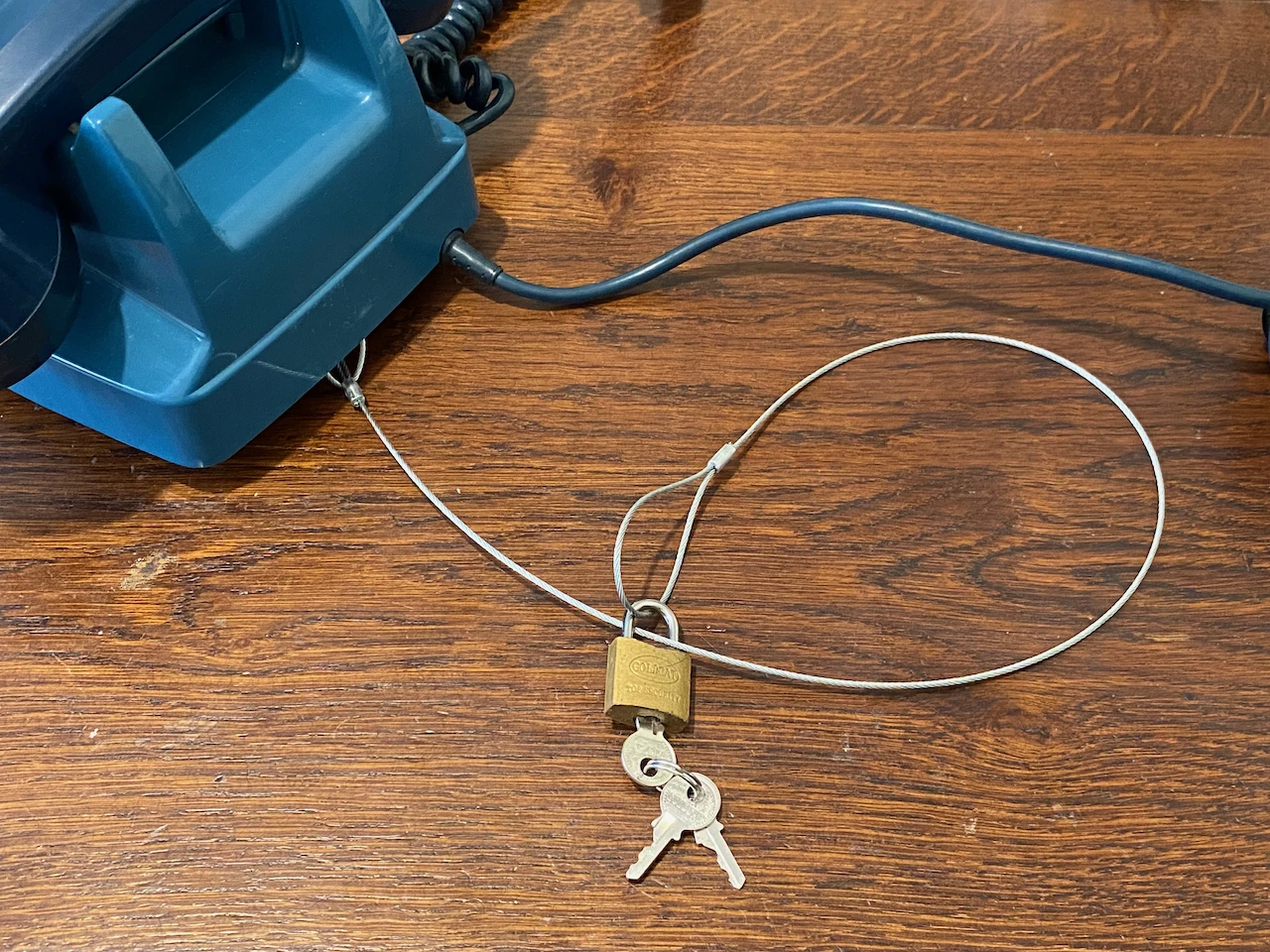

- Parce qu'il est parfois préférable de se protéger contre le vol, une élingue antivol (vendue à part) peut être installée : elle passe par le trou de sortie des câbles et se glisse sur un axe métallique, à l'intérieur du téléphone. Ajoutez-y un simple cadenas à code ou à clef (non fourni). Vous pouvez aussi l'allonger (vendu par 10).

Illustration d'une élingue et un cadenas à clef
Utilisation avancée
L'aléatoire expliqué
Bien que le vrai aléatoire n'existe pas en informatique, je suis plutôt fier du mien et souhaite vous l'expliquer :
Pour éviter que la (mal)chance de l'aléatoire lance 2 fois le même son à la suite (ce qui est statistiquement possible et frustrant), mon programme compte le nombre de fichiers sur la carte, puis les joue tous au hasard, sans en répéter un seul tant qu'ils n'ont pas tous été entendus. Une fois la liste épuisée, il en refait une nouvelle, et ainsi de suite.
Nano
Le Télé'Son est contrôlé par un Nano. Il est donc parfaitement possible et facile de créer votre propre programme. Alors amusez-vous ! Voici ses broches, telles que les utilise mon programme :

Vous pouvez aussi vous aider du Wiki DFPlayer.
Vous avez une idée, et souhaitez savoir si elle est réalisable et comment ? N'hésitez pas à me contacter !
Problèmes & Résolutions
Si le DF Player est un génial petit lecteur qui équipe bon nombre de mes créations dont celle-ci, on rencontre de nombreux petits défauts qu'il est pourtant facile de contourner. Voici donc un dossier dédié à la résolution de tous les problèmes du DF Player Mini.
Versions
A chaque fois que je lance une nouvelle production de circuit imprimé, je fais quelques modifications sur le dessin. N'hésitez pas à me faire part de vos suggestions pour les prochaines versions.
- Février 2025 - V1 : Première version.
- Juin 2025 - V2 : Volume numérique. Sortie stéréo possible, sur casque ou avec les deux écouteurs.
- Novembre 2025 - V2.1 : Prises jack "LINE" (stéréo) et "3W" séparées, protection de la sortie de la sonnette. La prise "3W" n'est plus montée depuis novembre 2026.
Conclusion
L'utilisation de ce Télé'Son est vraiment simple, mais au risque de me répéter : n'hésitez pas à me contacter si vous avez la moindre question ou suggestion à son sujet !
