Fabriquer un microphone de contact
Un microphone de contact (ou de surface) est un micro qui capte les vibrations, en contact direct avec la matière. Contrairement aux habituels micros acoustiques destinés à capter les vibrations de l'air, ils ont la particularité d'être difficile à faire entrer en larsen.
Il sont très utilisés pour capter les vibrations des instruments acoustiques (les guitares, contrebasse et violoncelles par exemple), dans le sounds design, en musique électronique et par les bruitistes, en communication pour capter les vibrations du larynx et cordes vocales et ainsi restituer le son de la voix, etc.
Facile à fabriquer soit-même en DIY (pour "Do It Yourself" en anglais : "fais le toi-même" en français), il s'agit d'un simple capteur piézoélectrique, relié à une prise Jack ou XLR. Coût de l'opération : moins de 5 €. Suivez le dossier !
Si vous n'êtes pas trop bricoleur, voici quelques références à acheter les yeux fermés :
- K&K Big Shot (≈ 40 €)
- AKG - C 411 (≈ 170 €)
La réalisation d'un hydrophone, un microphone pour enregistrer dans l'eau, est semblable sauf qu'il est préférable de réaliser un lestage et une étanchéité, décrites dans ce dossier.
Ce micro est monophonique, mais il est aussi possible de faire un stéréophonique. Mettez alors deux piezo du même coté, cote-à-cote. Ou bien fabriquez-en deux, vous contrôlerez alors leur distance l'un de l'autre.
Préparation
Il faut réunir quelques composants, récupérés ou achetés :
- 2 bouchons de bouteille,
- Un piezo pour un micro mono, 2 pour un stéréo,
- De la colle chaude ou du silicone,
- Un câble simple, ou double pour un stéréo,
- Une prise Jack mono ou XLR, ou deux pour un stéréo.
Quelques outils seront nécessaires :
- Un cutter,
- Pistolet à colle ou pistolet à joint,
- Soudeur avec de l'étain.
Étape par étape
Etape 1

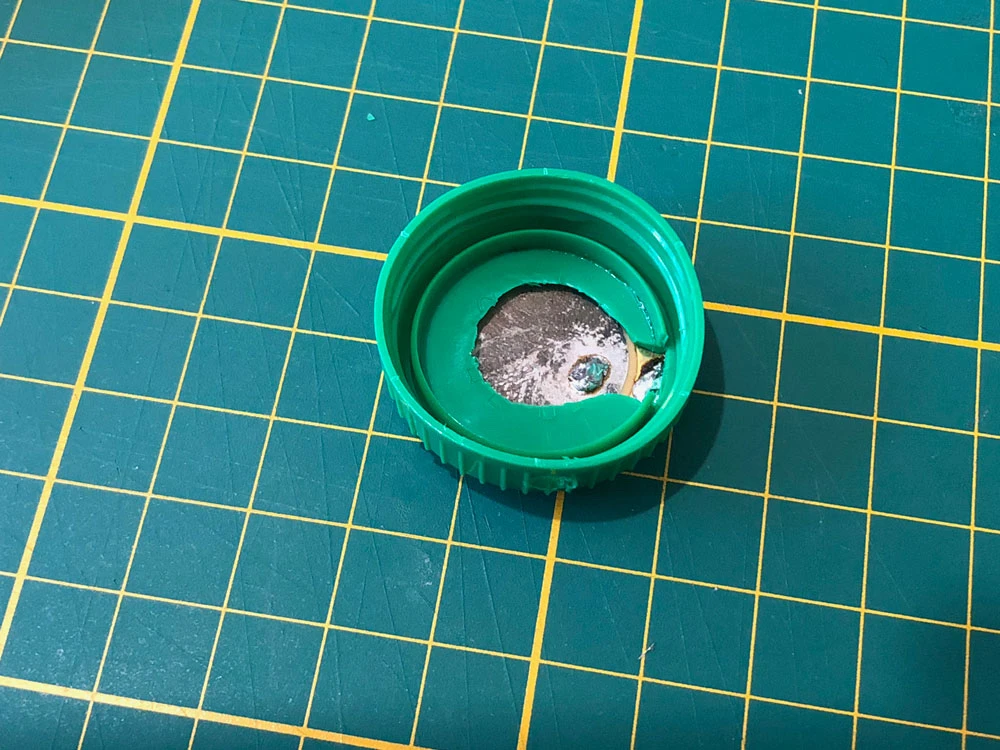

Coupez un bouchon pour laisser le champs libre aux deux soudures du piezo.
Etape 2

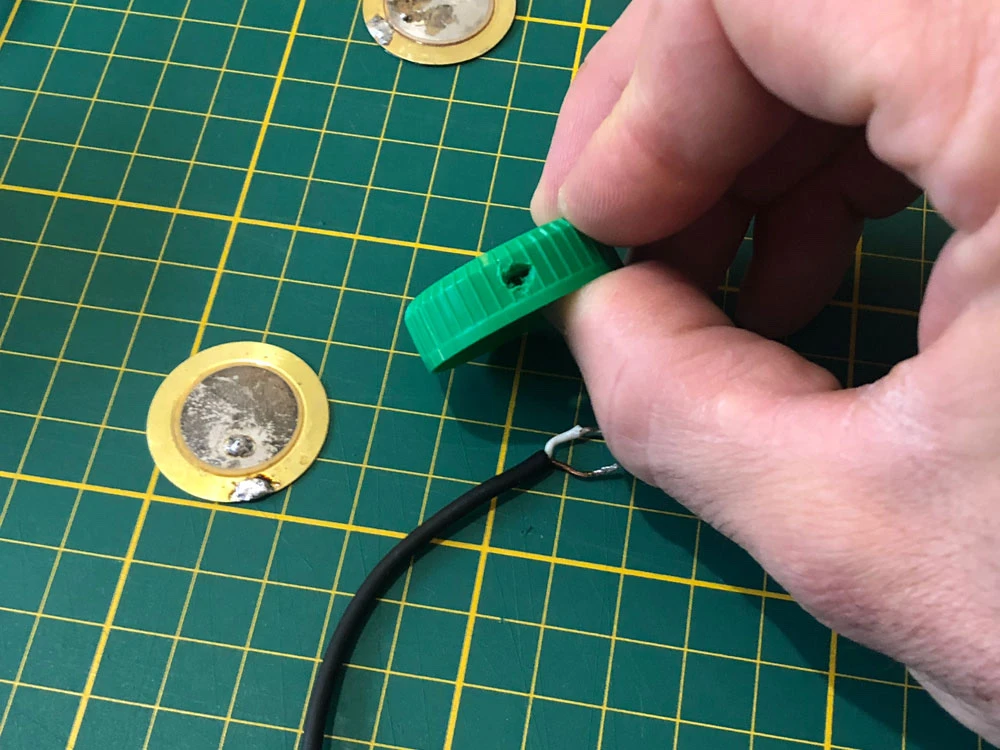

Percez un trou sur le coté du même bouchon avec la pointe chaude du soudeur.
Etape 3

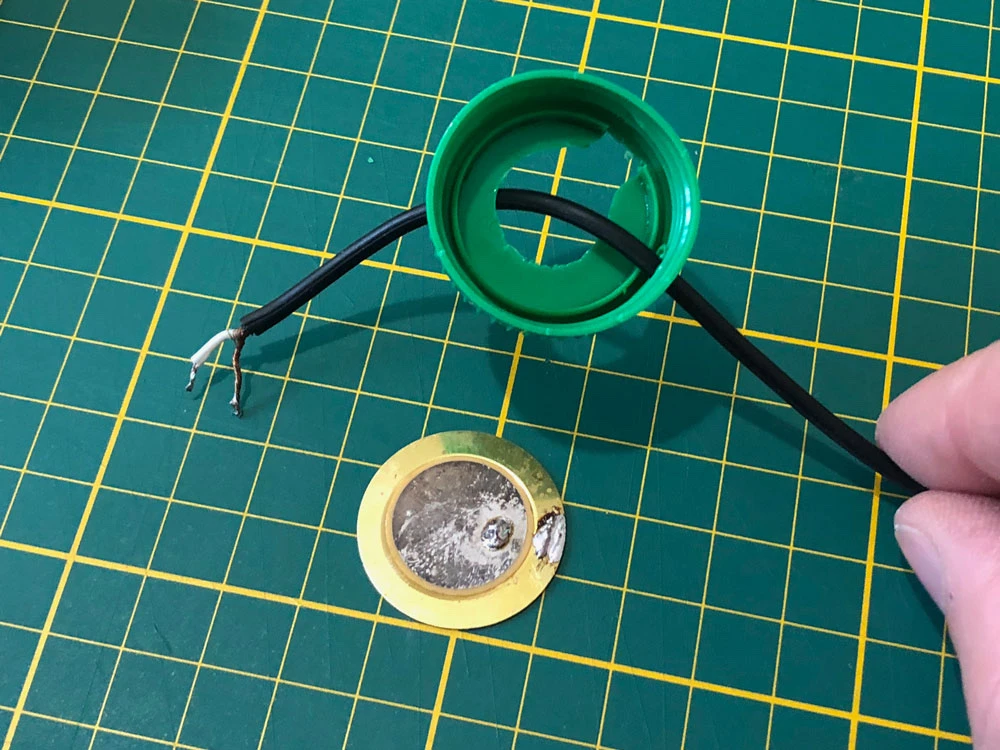

Passez le cable par des deux trous.
Etape 4

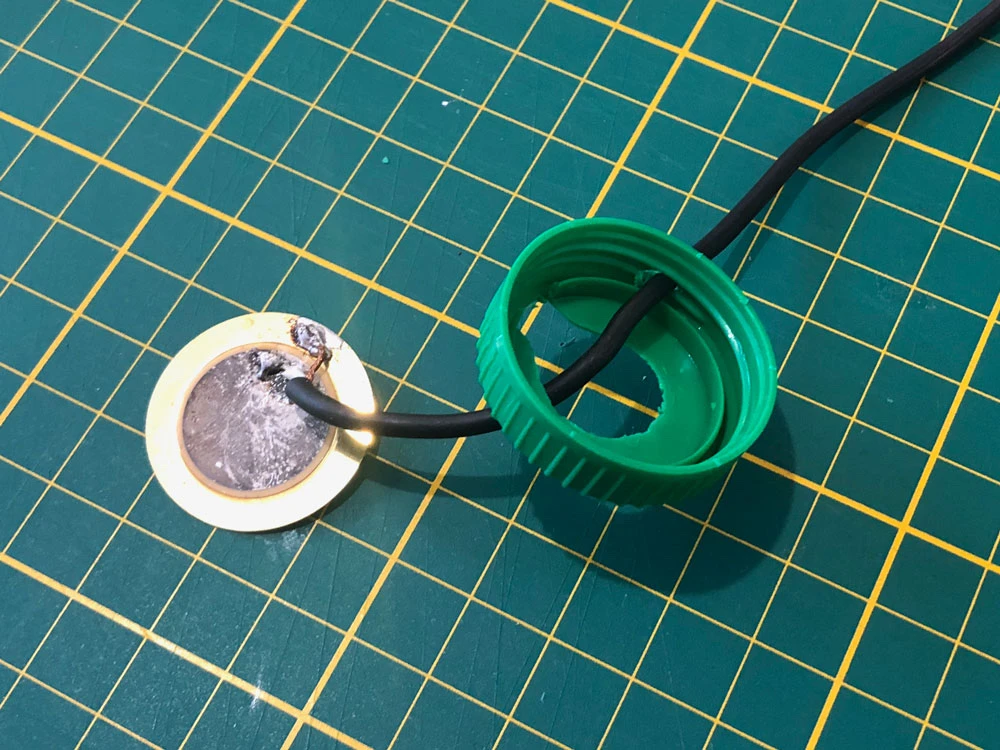

Sur le piezo, soudez la "masse" sur la parti extérieure (dorée), et le "point chaud" sur la partie centrale (blanche).
Etape 5

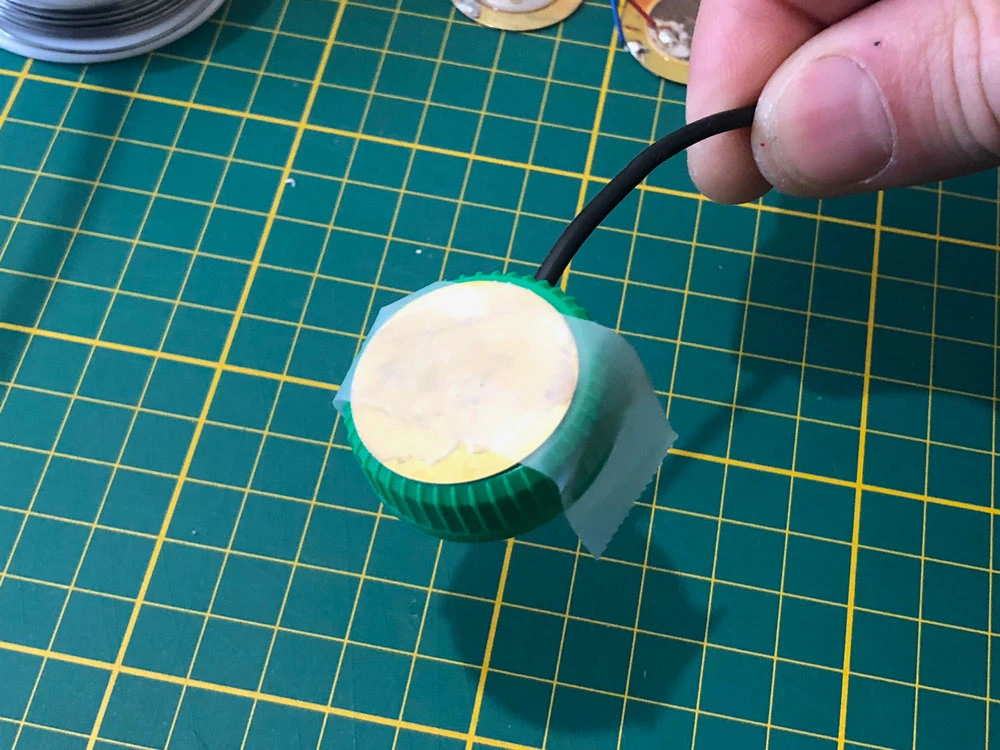

Plaquez le piezo contre le bouchon. Scotchez-le si besoin.
Etape 6

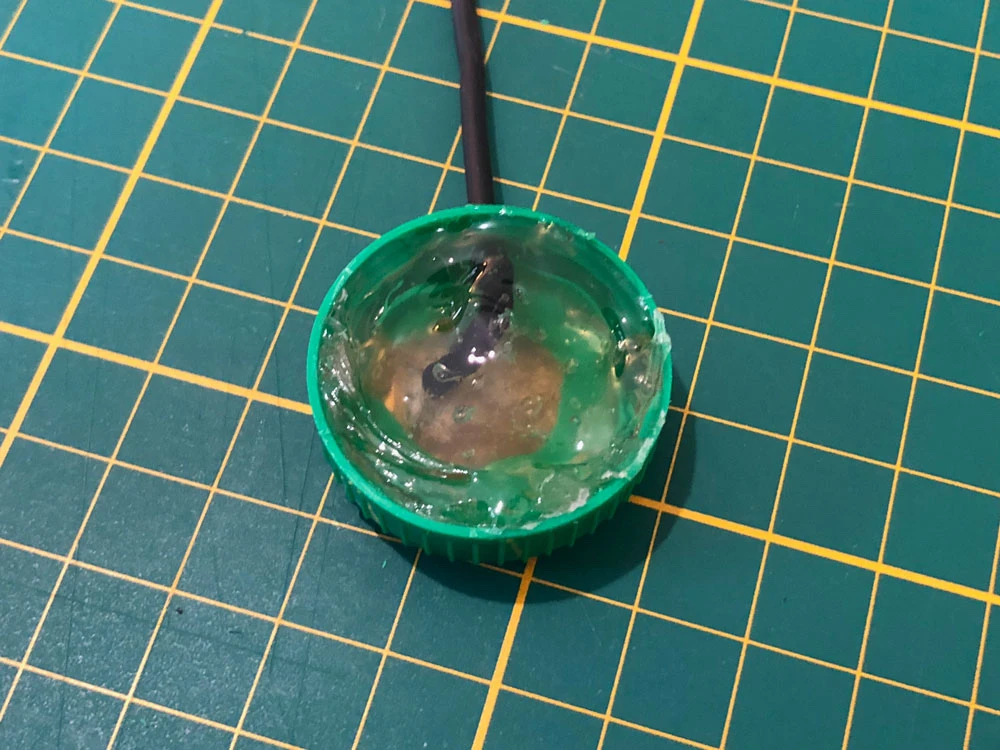

Fixez le piezo en mettant de la colle chaude ou du silicone à l'intérieur du bouchon. Veillez à bien en mettre partout : autour du câble, dans les recoins et même dans le pas de vis du bouchon.
Etape lestage (facultative)
Cette étape est à réaliser si vous souhaitez fabriquer un hydrophone. L'explication est donnée dans ce dossier dédié.
Etape 7

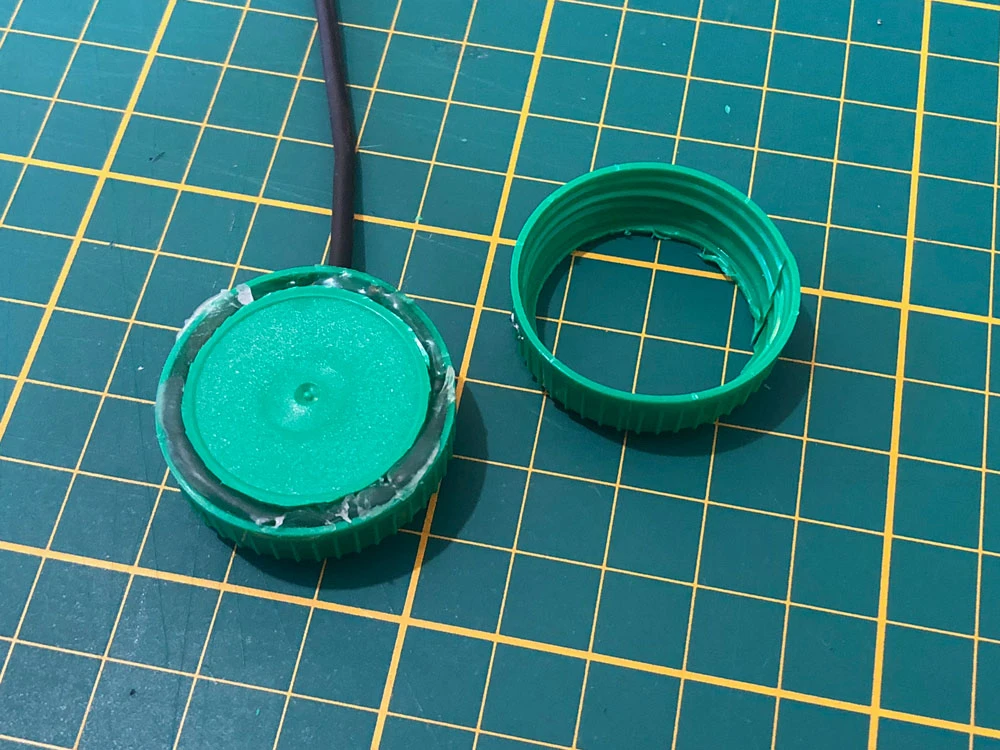

Couper le second bouchon de manière à avoir de quoi fermer votre microphone. Collez-le en remplissant le premier bouchon avec de la colle chaude ou de silicone.

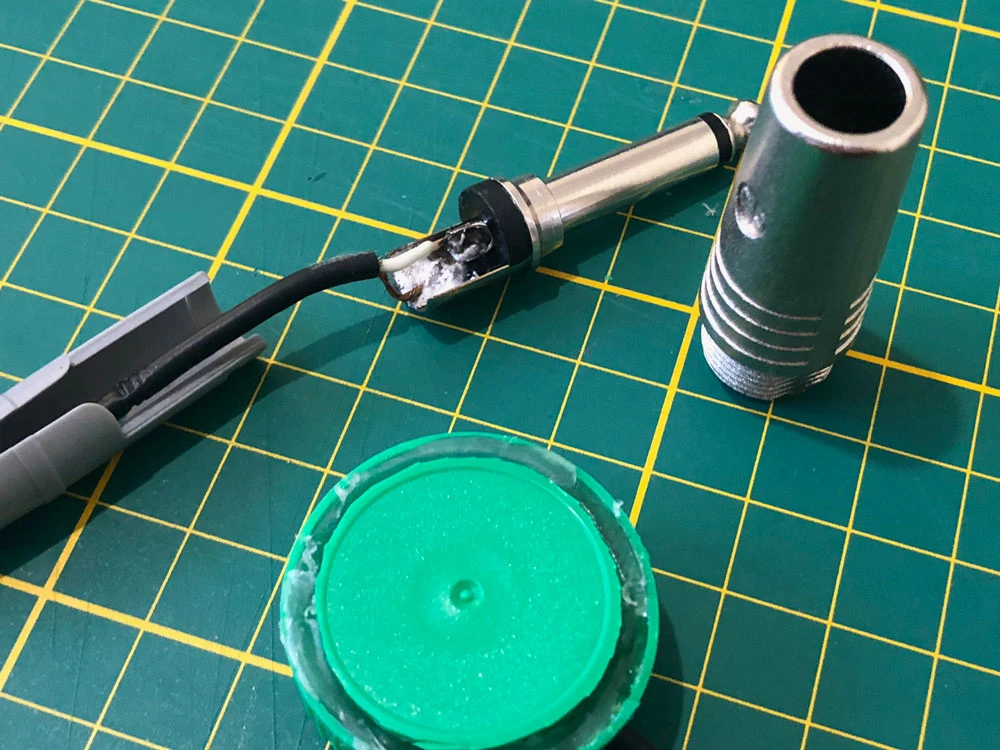

Etape 8

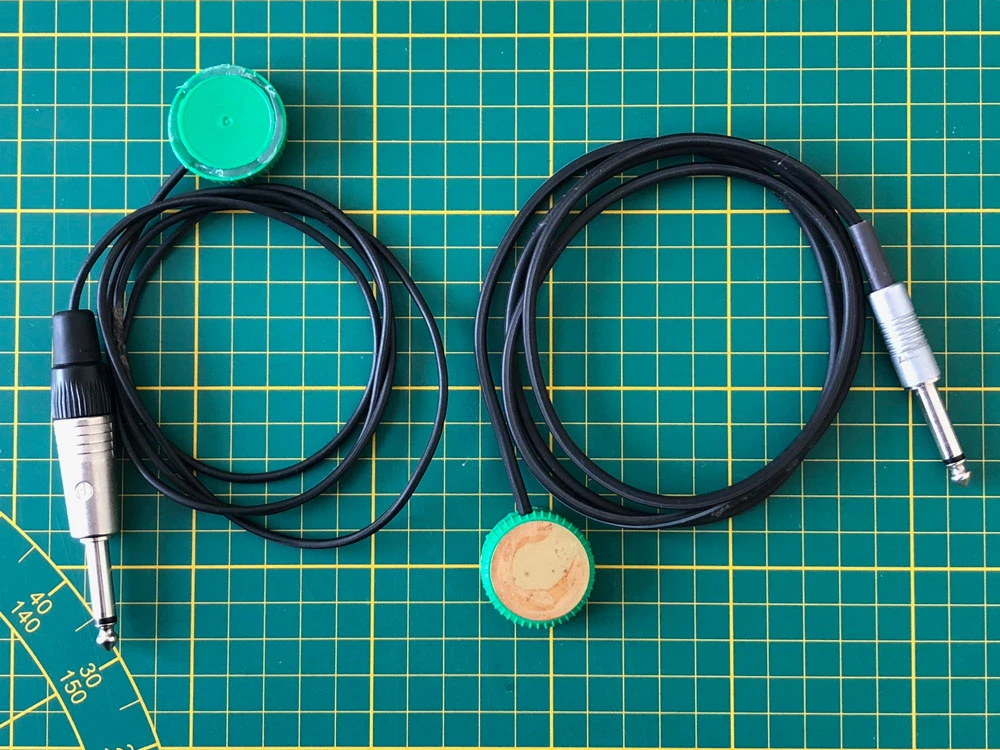

Soudez le Jack mono ou le XLR, à l'autre bout du câble.
- Jack : la "masse" sur le corps du jack, le "point chaud" sur le bout.
- XLR : la "masse" sur le 1 du XLR, le "point chaud" sur le 2.
Etape étanchéité (facultative)
Pour en faire un hydrophone, il faut le protéger contre l'humidité. L'explication est donnée dans ce dossier dédié.
Utilisation
Plaquez-le contre la surface dont la vibration vous intéresse. Vous pouvez l'y fixer avec de la "pate à fixer", un élastique ou une pince qui ne serre pas très fort.
L'impédance d'un micro de contact n'étant pas toujours très adaptée, il est parfois souhaitable d'ajouter un préamplificateur de ce type.
Conclusion
Voilà, c'est finit ! Cette construction est facile, vous en conviendrez.
