Télé'Son S63 (notice d'utilisation)

Le "Télé'Son S63" est un ancien téléphone de type "So.co.tel S63" (fabriqué par Matra, Thomson ou ITT, à partir de 1963), équipé d'un lecteur audio de ma création, idéal pour réaliser une installation sonore. À retrouver ici, sur la boutique.

Vous voulez équiper votre propre téléphone ? Le kit a sa propre notice : Télé'Son S63 en kit.

Présentation rapide

Un Télé'Son S63

Ce téléphone est équipé d’un lecteur de fichiers audio, stockés sur une carte microSD (fournie). Il lit les fichiers aux formats MP3 (recommandé) et WAV (maxi 48 kHz / 16 bits) présents sur la carte, dès que le combiné est décroché, que le cadran est tourné ou que les touches sont utilisées.

Des modèles sont régulièrement vendus sur la boutique de LaSonotheque. Si ce n'est pas le cas, contactez-moi, j'en ai en stock et je peux même équiper, sur commande, vos propres téléphones.

Tous les modèles sont uniques : couleurs variées, présence ou non d’un second écouteur, à touches ou à cadran rotatif, de table ou mural, etc. Par ailleurs, mes téléphones sont généralement en bon état. Cependant, ce sont évidemment de très anciens appareils qui ont traversé le temps, avec des signes d’usure : teintes délavées, rayures, traces, et autres marques d’usage.

J'ai personnellement équipé ces téléphones. Recherche & développement, dessin de la carte, jusqu'à la soudure des composants : ils sont réalisés par mes propres mains.

Doté d'un microcontrôleur de type Arduino "Nano", il peut être reprogrammé par les plus bricoleurs, pour lui faire faire ce qu'ils veulent. Voici quelques petits exemples de ce qu'il est possible d'en faire :

Si vous êtes bricoleur et souhaitez fabriquer votre propre installation de A à Z, suivez ce tutoriel (peu cher et facile), achetez mon module "Ambi'Son" ou suivez cet autre tutoriel (plus difficile mais plus complet). Et si vous voulez fabriquer vous-même mais que vous bloquez ou préférez être accompagné, je peux vous ouvrir mon atelier pour vous aider.

Caractéristiques techniques

  • Formats audio : MP3 (recommandé), WAV — jusqu'à 48 kHz / 16 bits
  • Stockage : carte microSD jusqu'à 32 Go (fournie)
  • Alimentation : bloc d'alimentation 9 V fourni, déjà branché dans le téléphone ; la carte accepte de 7 à 16 V (7 à 12 V sur la carte V4), par une fiche DC standard
  • Consommation électrique : moins de 5 W (typiquement 3 W en utilisation normale)
  • Sorties audio : combiné et écouteur (sortie amplifiée de 3 W, mono), prise jack 3,5 mm "LINE" (stéréo, depuis la carte V4)
  • Microcontrôleur : Arduino "Nano" (ou clone), reprogrammable

Mise en garde

Attention : débranchez toujours le bloc d'alimentation avant d'ouvrir le téléphone. Une fois ouvert, veillez à ce que rien de conducteur ne touche la carte, sous peine de court-circuit. Le Télé'Son s'utilise à l'intérieur, à l'abri de l'humidité.

En détail

Les numéros suivent le trajet du son, de l'alimentation jusqu'aux sorties ; un même numéro désigne le même élément sur toutes les images de cette page.

Extérieur

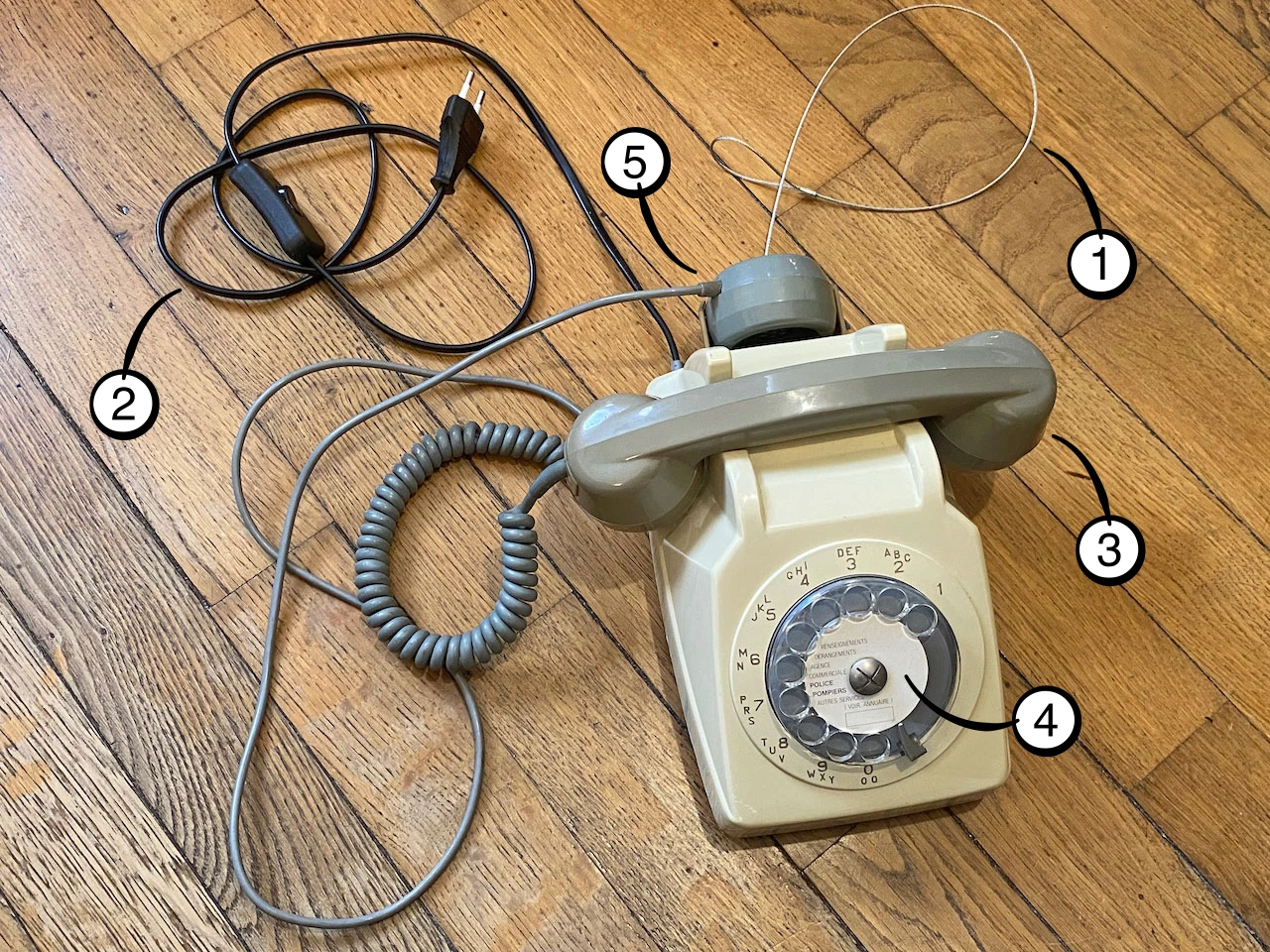

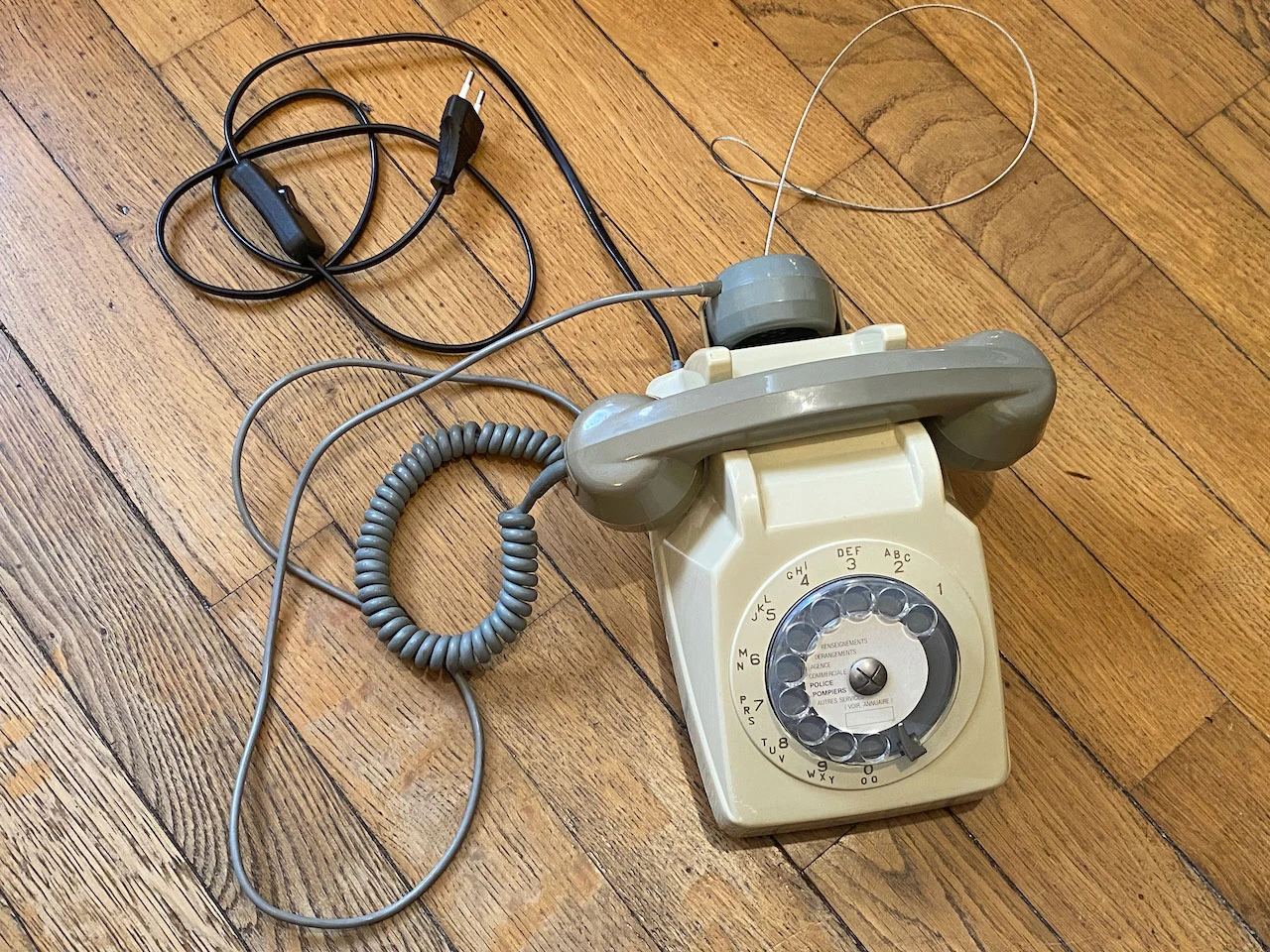

Un Télé'Son S63 et ce qui l'entoure

Légende

  • 1 : câble du bloc d'alimentation 9 V (fourni).
  • 3 : combiné.
  • 4 : cadran rotatif, ou clavier à touches, suivant le modèle.
  • 8 : écouteur supplémentaire, suivant le modèle.
  • 11 : élingue antivol (en option).

Explications

Une fois le bloc d'alimentation 1 branché sur une prise murale, le combiné 3 peut être décroché. Il fait entendre un fichier de sa carte microSD. Pour passer au suivant, on peut appuyer sur n'importe quelle touche ou tourner le cadran 4.

Dessous

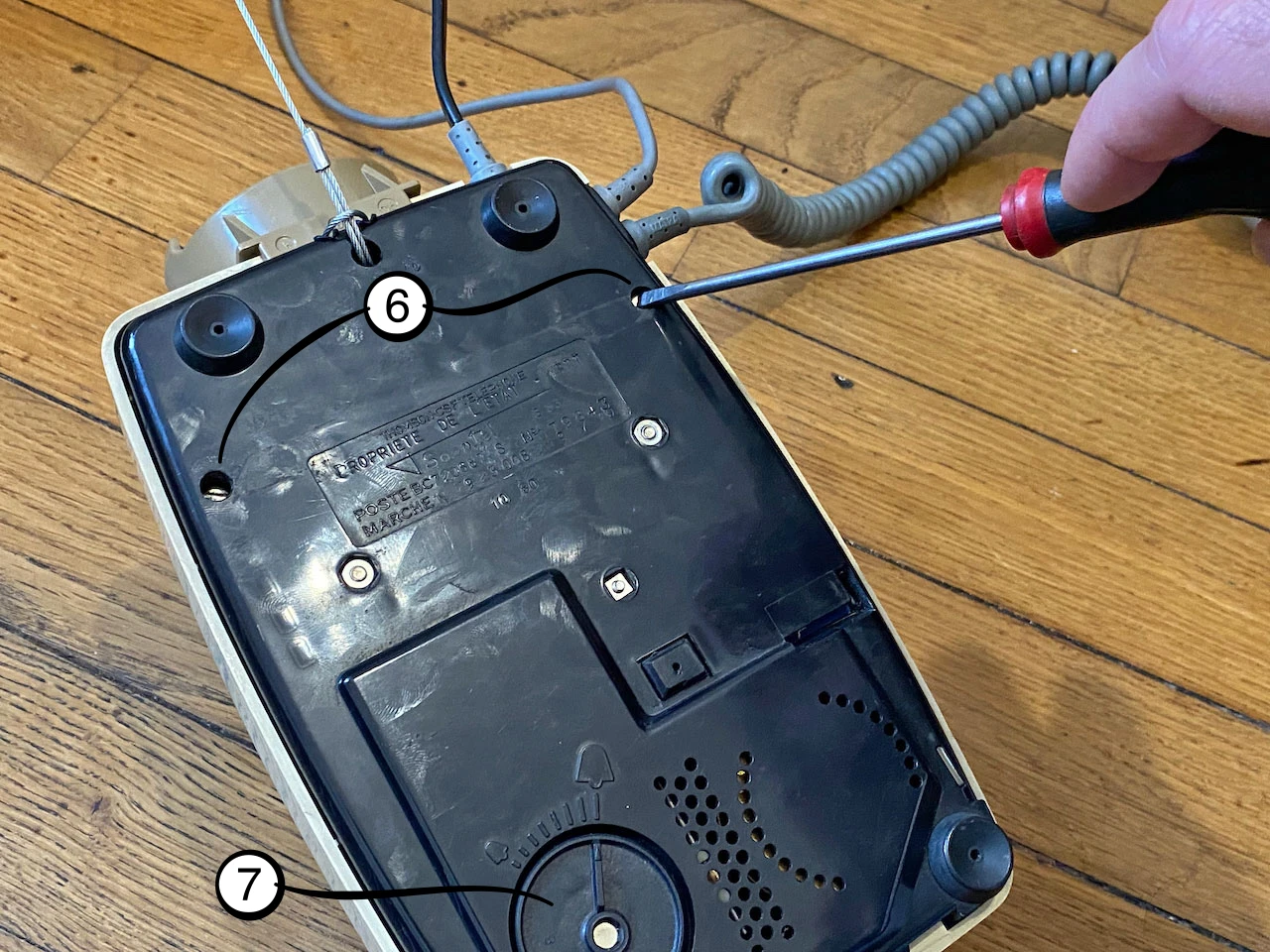

Le dessous d'un Télé'Son S63

Légende

  • 12 : les deux vis pour ouvrir le téléphone. Débranchez l'alimentation avant !

Explications

Après avoir débranché l'alimentation, vous pouvez dévisser les deux vis 12, et ainsi accéder à l'intérieur du téléphone pour le personnaliser.

Intérieur

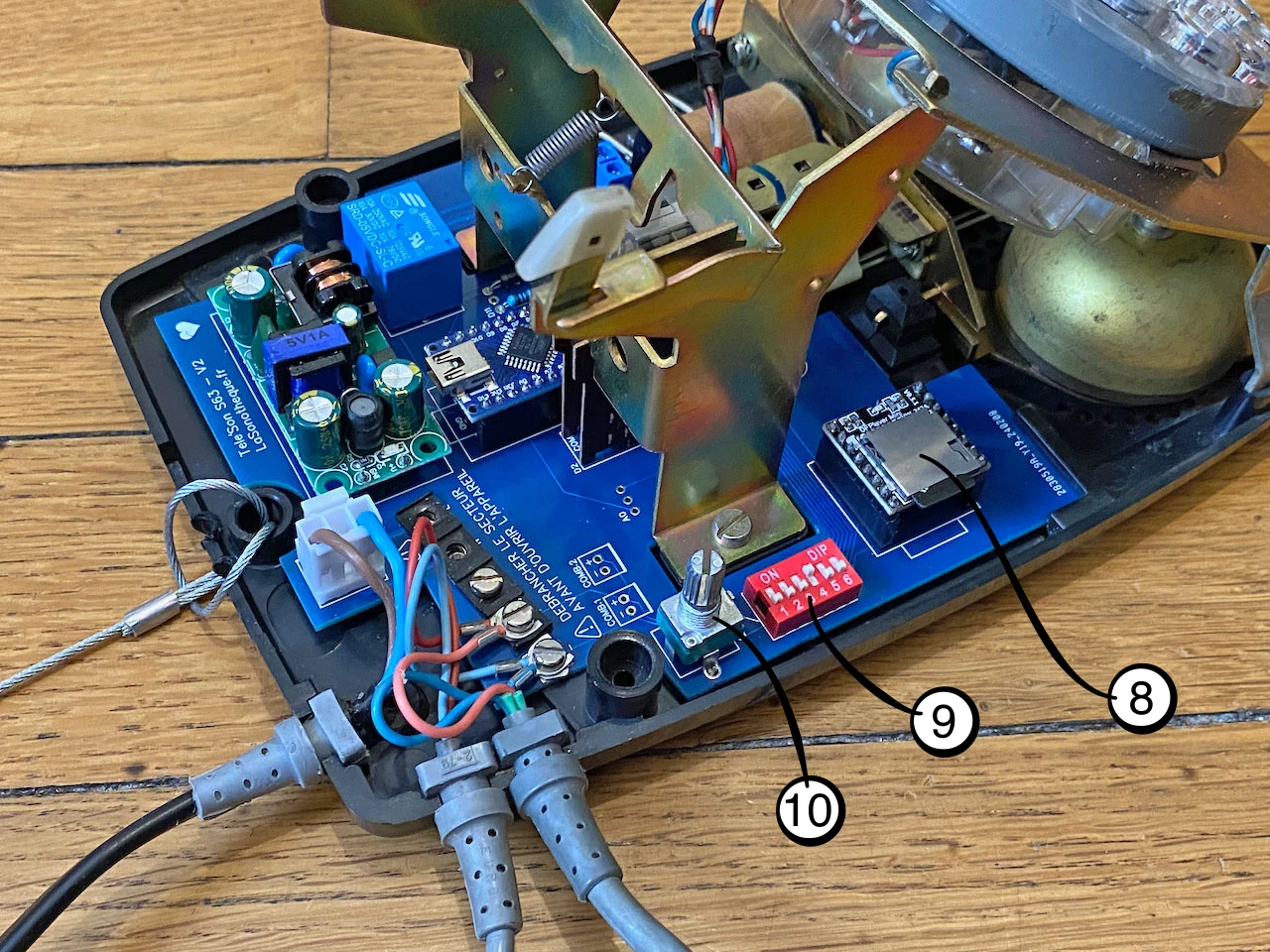

La carte d'un Télé'Son S63 (carte V5) et ses éléments

Légende

Le schéma montre la carte V5, celle des derniers Télé'Son S63. Sur une carte plus ancienne, comme sur la photo, les éléments ne sont pas tous au même endroit, mais ils sont les mêmes. Le module secteur et le relais de la sonnerie ne sont plus montés.

  • 1 : prise d'alimentation, de 7 à 16 V (fiche DC 5,5 × 2,1 mm), où arrive le câble du bloc 9 V.
  • 2 : lecteur de carte microSD.
  • 3 : interrupteur du combiné, celui d'origine du téléphone.
  • 4 : connecteur "ROTATIF", où arrive le cadran rotatif.
  • 5 : connecteur "CLAVIER", où arrive le clavier à touches.
  • 6 : les six interrupteurs de réglage.
  • 7 : volume.
  • 8 : cosses du combiné et de l'écouteur.
  • 9 : prise jack "LINE", pour un casque ou un amplificateur.

Alimentation

Le Télé'Son s'alimente avec le bloc 9 V fourni : son câble, déjà branché sur la prise 1 de la carte, sort du téléphone. Il suffit de brancher le bloc sur une prise murale.

La prise accepte de 7 à 16 V (7 à 12 V sur la carte V4), avec une fiche DC standard (5,5 × 2,1 mm, dite "DC5521"), le + au centre : vous pouvez aussi l'alimenter avec un boîtier de piles ou d'accus. Pour alimenter plusieurs Télé'Son avec une seule alimentation, utilisez un répartiteur DC.

Fichiers

Le lecteur 2 accepte une carte microSD de 32 Go au plus, formatée en FAT16 ou FAT32. Placez vos sons dans un dossier nommé mp3, à la racine de la carte, et nommez-les 0001, 0002, 0003… sans sauter de numéro : composer « 23 » lance le fichier 0023. L'ordre dans lequel vous les copiez n'a pas d'importance, c'est le nom qui compte. Le fichier qui porte le plus grand numéro sert d'intro (interrupteur 3). Ne mettez rien d'autre sur la carte.

Sur Mac, des fichiers cachés « ._ » s'ajoutent, que le lecteur compte comme des sons : tapez dot_clean /Volumes/NOM_DE_LA_CARTE dans le Terminal pour les supprimer.

Préparer la carte microSD : un dossier « mp3 », des noms numérotés sans trou, et le nettoyage sur Mac

Combiné, cadran et clavier

Le téléphone sait quand on décroche grâce à l'interrupteur d'origine du combiné 3, que j'ai soudé sur la carte.

Un Socotel S63 peut avoir un cadran rotatif ou un clavier à touches. Le cadran est branché sur le connecteur "ROTATIF" 4, le clavier sur le connecteur "CLAVIER" 5, et l'interrupteur 6 dit au programme lequel des deux est branché. Je l'ai réglé pour votre téléphone : n'y touchez pas.

Les six interrupteurs

Sur la carte, un boîtier rouge 6 contient six petits interrupteurs blancs. Il se lit depuis le bord du téléphone le plus proche : placez-vous de ce côté, l'interrupteur 1 est alors à gauche et le 6 à droite. Poussé vers le haut (vers le centre de la carte et les inscriptions A1 à A6), un interrupteur est sur "ON" ; vers le bas, il est sur "OFF". Voici leurs utilisations :

  • 1 Sonnerie : laissez-le sur OFF (voir « Sonnerie » ci-dessous).
  • 2 Lecture des fichiers au hasard (OFF) ou dans l'ordre (ON).
  • 3 Pas de fichier d'intro (OFF), ou retour au fichier d'intro, le dernier de la carte, au décroché et quand on compose un numéro qui n'existe pas (ON).
  • 4 Un seul fichier est lu à chaque décroché (OFF), ou bien ils se suivent automatiquement tant qu'on ne raccroche pas (ON).
  • 5 Numérotation désactivée : chaque numéro composé lance le fichier suivant (OFF) ; ou bien activée : si vous composez 23, le fichier 0023 est lancé (ON).
  • 6 Cadran rotatif (OFF) ou clavier à touches (ON) : déjà réglé pour votre téléphone.
Les six interrupteurs, vus depuis le bord du téléphone : 1 à gauche, ON vers le haut

Changez les réglages téléphone débranché, puis rebranchez-le.

Volume

Le volume se règle à la main, en tournant l'axe du petit potentiomètre 7. Il agit sur toutes les sorties.

Écoute

L'écoute se fait avec le combiné (mono), dont les fils sont vissés sur les cosses 8. Si votre téléphone en est équipé, l'écouteur supplémentaire est branché au même endroit, et fait entendre le même son.

Vous pouvez aussi brancher un ou plusieurs casques (avec un répartiteur), une enceinte active ou un amplificateur sur la prise jack "LINE" 9, en stéréo. Les deux sorties fonctionnent en même temps.

Écouter le Télé'Son : combiné et écouteur, casque ou amplificateur

Sonnerie

Le Télé'Son ne fait pas sonner le téléphone : la sonnerie d'un Socotel fonctionne en 230 V alternatif, beaucoup trop dangereux, et le Télé'Son ne s'alimente qu'en basse tension.

Première utilisation

Premier test

  1. Branchez le bloc d'alimentation 1 sur une prise murale.
  2. Attendez 5 secondes.
  3. Décrochez le combiné 3 et écoutez.
  4. Magie !

Mettre vos propres sons

  1. Débranchez le bloc d'alimentation !
  2. Ouvrez le téléphone avec les deux vis situées dessous 12.
  3. Sortez la carte microSD du lecteur 2.
  4. Formatez-la en FAT16 ou FAT32 (32 Go maximum).
  5. Déposez, dans un dossier nommé "mp3", un ou plusieurs sons au format MP3 de préférence (ou WAV, maxi 48 kHz / 16 bits). Nommez le premier "0001", puis "0002" et ainsi de suite, sans sauter de numéro.
  6. Remettez la carte dans le lecteur 2.
  7. Refermez le téléphone, avec les deux vis.
  8. Rebranchez le bloc d'alimentation, et attendez 5 secondes.
  9. Décrochez le combiné et écoutez.
  10. Magie !

Régler (facultatif)

  1. Débranchez le bloc d'alimentation !
  2. Ouvrez le téléphone avec les deux vis situées dessous 12.
  3. Réglez le volume 7 à votre convenance.
  4. Choisissez vos réglages avec les six interrupteurs 6 (voir « Les six interrupteurs », plus haut).
  5. Refermez le téléphone, avec les deux vis.
  6. Rebranchez le bloc d'alimentation, et attendez 5 secondes.
  7. Décrochez le combiné et écoutez.
  8. Magie !

Si rien ne se passe

  1. Vérifiez le bloc d'alimentation 1 : bien enfoncé dans une prise murale qui fonctionne.
  2. Débranchez le bloc d'alimentation et ouvrez le téléphone.
  3. Vérifiez la carte microSD : bien enfoncée dans son lecteur, formatée en FAT16 ou FAT32, un dossier "mp3" à la racine, des fichiers nommés "0001", "0002"… sans trou, et rien d'autre.
  4. Vérifiez le volume 7.
  5. Refermez, rebranchez, attendez 5 secondes, et décrochez.

Amusez-vous !

Idées & Préconisations

  • Si vous utilisez la numérotation (interrupteur 5 sur ON), composer « 18 » lance le fichier nommé 0018. Mais les fichiers doivent être numérotés sans trou : si, par exemple, les seuls numéros utiles sont 18 et 20, il faut quand même des fichiers 0001 à 0017, et un 0019. Des fichiers silencieux de 0 seconde feront l'affaire, et vous pouvez en générer un directement ici. Si vous utilisez l'intro (interrupteur 3 sur ON), elle vient après : ici, ce serait le fichier 0021.
  • Par curiosité, j'ai mesuré la réponse des écouteurs du S63 : en diffusant un bruit blanc (spectre plat) et en captant ce qui sort réellement, on voit qu'il se comporte en passe-bande, entre ~300 Hz et 4 kHz. Inutile donc d'y mettre du grave profond ou de l'aigu brillant, il ne les reproduit pas. Pour rattraper ce défaut, l'idéal est d'appliquer au mixage la courbe inverse : relever ce que l'écouteur atténue, mais uniquement dans sa bande utile. En pratique : concentrez l'essentiel (voix, sons-clés) dans la bande 300 Hz–3,5 kHz, coupez sous ~150 Hz, et relevez un peu la présence vers 1–3 kHz pour l'intelligibilité. Vos sons en ressortiront plus nets et plus forts.

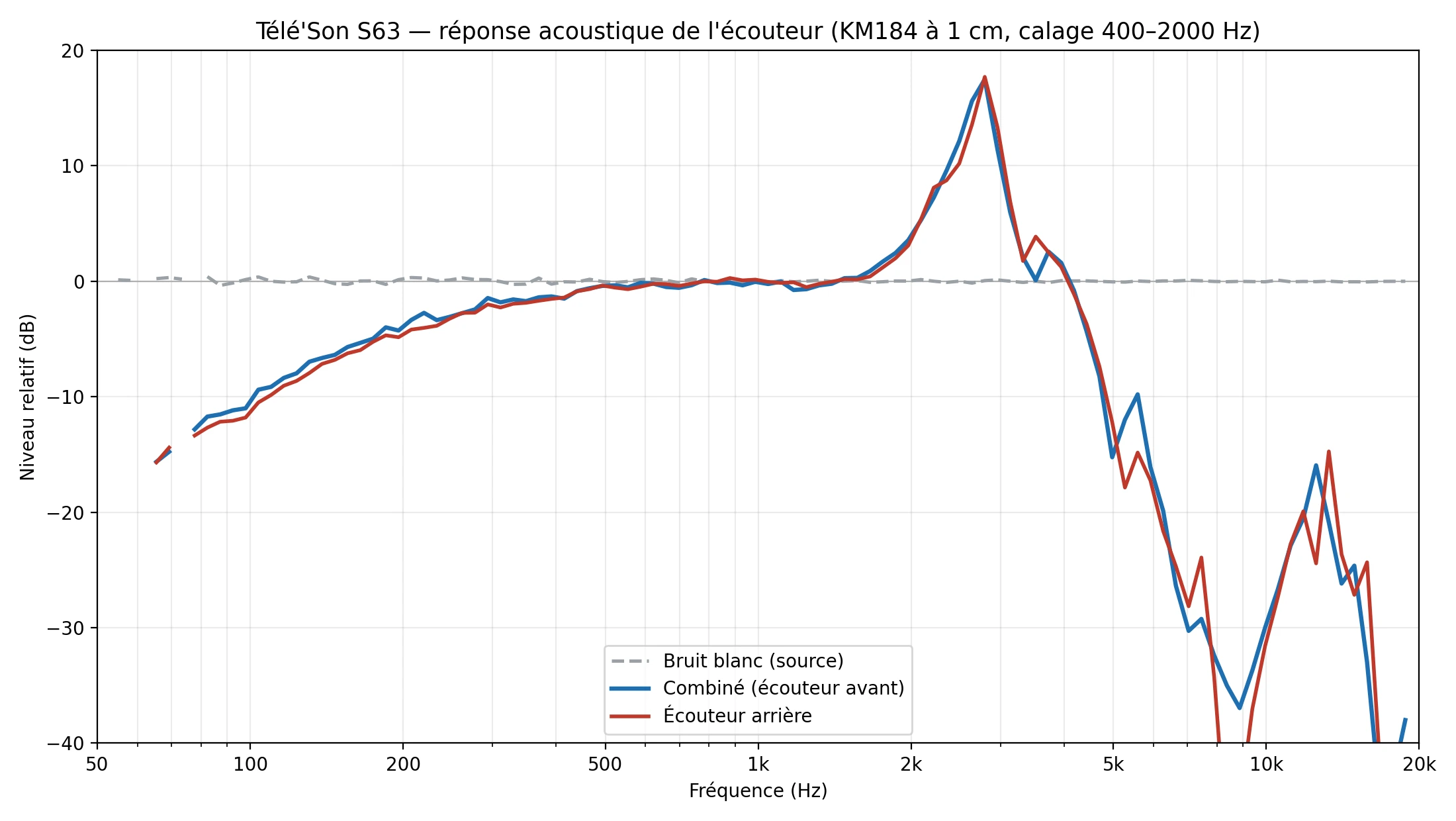

    Réponse en fréquence mesurée des écouteurs du Télé'Son S63

    3 fichiers · ZIP · 23 Ko

  • Lorsqu'on décroche, le son démarre immédiatement. Les personnes lentes risquent donc de manquer le début de votre fichier. Je vous recommande donc d’ajouter 1 à 2 secondes de jingle avant votre fichier. Un silence n’est pas suffisant, car les personnes qui décrochent rapidement pourraient croire que l’appareil ne fonctionne pas. Le jingle leur permet de savoir que le fichier est sur le point de démarrer.
  • Parfois, le téléphone est équipé d’un écouteur à l’arrière 8. Cela peut sembler une bonne idée pour permettre à deux personnes d’écouter en même temps. Cependant, vous constaterez rapidement que certaines personnes utilisent l'écouteur arrière sans décrocher le combiné. Étant donné que c’est le combiné qui déclenche la lecture, ces personnes n’entendront rien. Je vous recommande donc de retirer cet écouteur, tout simplement.

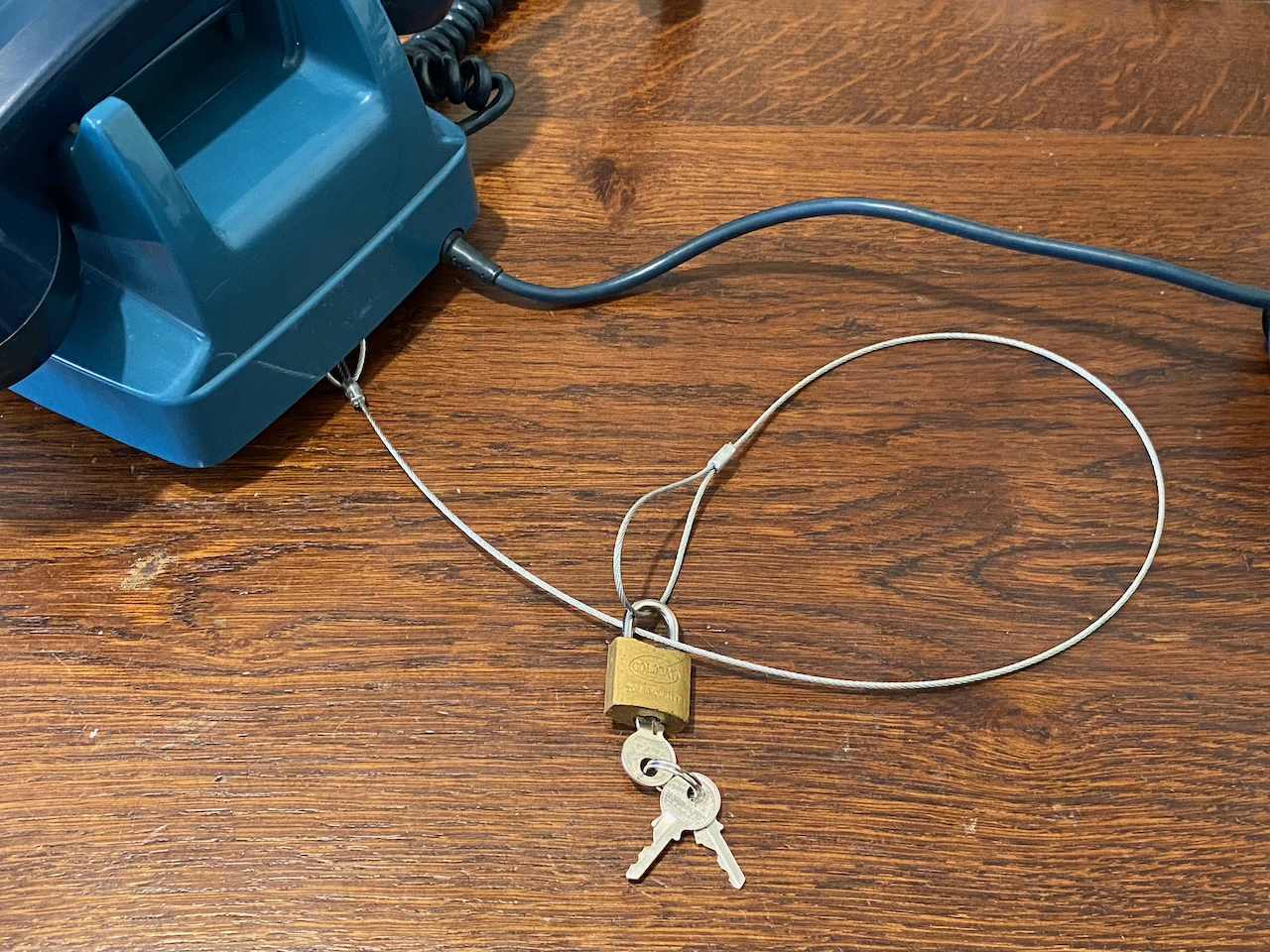

  • Parce qu'il est parfois préférable de se protéger contre le vol, une élingue antivol 11 (vendue à part) peut être installée sur un S63 de table : elle passe dans le plot rond en plastique du socle. Ajoutez-y un simple cadenas à code ou à clef (non fourni). Vous pouvez aussi l'allonger (vendu par 10).
    Illustration d'une élingue et un cadenas à clef

Utilisation avancée

L'aléatoire expliqué

Bien que le vrai aléatoire n'existe pas en informatique, je suis plutôt fier du mien et souhaite vous l'expliquer :

Pour éviter que la (mal)chance de l'aléatoire lance 2 fois le même son à la suite (ce qui est statistiquement possible et frustrant), mon programme compte le nombre de fichiers sur la carte, puis les joue tous au hasard, sans en répéter un seul tant qu'ils n'ont pas tous été entendus. Une fois la liste épuisée, il en refait une nouvelle, et ainsi de suite.

Nano

Le Télé'Son est contrôlé par un Nano. Il est donc parfaitement possible et facile de créer votre propre programme. Alors amusez-vous ! Voici ses broches, telles que les utilise mon programme :

Les broches du Nano avec le programme du Télé'Son

Vous pouvez aussi vous aider du Wiki DFPlayer.

Vous avez une idée, et souhaitez savoir si elle est réalisable et comment ? N'hésitez pas à me contacter !

Problèmes & Résolutions

Si le DF Player est un génial petit lecteur qui équipe bon nombre de mes créations dont celle-ci, on rencontre de nombreux petits défauts qu'il est pourtant facile de contourner. Voici donc un dossier dédié à la résolution de tous les problèmes du DF Player Mini.

Versions

A chaque fois que je lance une nouvelle production de circuit imprimé, je fais quelques modifications sur le dessin. N'hésitez pas à me faire part de vos suggestions pour les prochaines versions.

  • Octobre 2023 - V1 : Pour les téléphones à cadran rotatif seulement. Bug sur la sonnerie. Ne peut équiper que certaines versions.
  • Février 2024 - V2 : Ajout des téléphones à claviers à touches (matrice). Résolution du bug de la sonnerie. Peut équiper tous les Socotel S63 "de table".
  • Janvier 2025 - V3 : Peut équiper les Socotel S63 "muraux".
  • Novembre 2025 - V4 : Alimentation de 7 à 12 V possible, ajout de deux prises jack ("Line" et "3W").
  • Novembre 2026 - V5 : Alimentation de 7 à 16 V, gros condensateur qui sert de réserve d'énergie pour les sons forts. La prise "3W" n'est plus montée.

Conclusion

L'utilisation de ce Télé'Son est vraiment simple, mais au risque de me répéter : n'hésitez pas à me contacter si vous avez la moindre question ou suggestion à son sujet !

- Joseph SARDIN - Fondateur et Sonothécaire de BigSoundBank.com et LaSonotheque.org - Contact
