La Haute Fréquence (H.F.)

La technologie H.F. (Haute Fréquence) est couramment utilisée dans le domaine de l'audio, notamment pour la transmission sans fil des signaux sonores. Les applications de la H.F. dans l’audio sont nombreuses : microphones sans fil, systèmes d’in-ear monitoring (écouteurs de retour), guitares et autres instruments sans fil, et même la diffusion audio professionnelle. Dans ce dossier, nous allons explorer ce qu’est la H.F., comment elle fonctionne dans le domaine audio, ses avantages, ses défis, ainsi que ses principales applications.

Qu’est-ce que la H.F. en audio ?

La H.F. fait référence aux signaux radio émis à des fréquences élevées, allant de 30 MHz à plusieurs centaines de MHz, voire au-delà. Ces signaux permettent la transmission sans fil de données audio en convertissant l’information sonore en ondes électromagnétiques, lesquelles sont captées par des récepteurs pour être reconverties en signaux audio analogiques ou numériques.

Applications courantes de la H.F. en audio

• Microphones sans fil : Utilisés dans les concerts, les théâtres, les émissions de télévision, etc.
• In-Ear Monitoring (IEM) : Permet aux artistes d’entendre un mix personnalisé de ce qu’ils doivent entendre.
• Instruments sans fil : Permet aux musiciens de jouer avec des instruments sans être limités par des câbles.
• Diffusion audio professionnelle : Utilisée dans les retransmissions en direct d’événements sportifs, spectacles ou émissions radiophoniques.

Comment fonctionne la transmission H.F. ?

La transmission H.F. suit un processus relativement simple :

• L’émetteur (par exemple, un microphone sans fil) convertit le signal audio en ondes radio.
• Les ondes radio sont diffusées sur une certaine fréquence (ou bande de fréquences), souvent dans la plage VHF (30 MHz à 300 MHz) ou UHF (300 MHz à 3 GHz).
• Le récepteur capte ces ondes radio et les reconvertit en signal audio.

Pour éviter les interférences, chaque système H.F. fonctionne sur une fréquence spécifique. Ces fréquences peuvent être prédéfinies ou ajustables pour permettre à plusieurs systèmes de coexister sans provoquer de perturbations sonores.

Les principales bandes de fréquences utilisées

Les transmissions H.F. dans le domaine de l’audio utilisent principalement deux bandes de fréquences :

• La bande VHF (Very High Frequency) : fréquences comprises entre 30 et 300 MHz. Bande principalement utilisée par le matériel bas de gamme.
  Avantages : moins sensible aux obstacles physiques.
  Inconvénients : sujette à davantage d’interférences, portée plus courte.
• La bande UHF (Ultra High Frequency) : fréquences comprises entre 300 MHz et 3 GHz.
  Avantages : meilleure qualité sonore, portée plus longue, moins de risques d’interférences.
  Inconvénients : plus sensible aux obstacles comme les murs et les structures métalliques.

Avantages de la H.F. dans l’audio

• Mobilité : L’un des principaux avantages est la mobilité qu’elle offre. Les artistes, techniciens et intervenants ne sont plus limités par la longueur des câbles et peuvent se déplacer librement sans risquer de trébucher.
• Installation rapide : Pour une petite installation, les systèmes sans fil permettent des configurations audio rapides et simplifiées. Pour les grandes installations, la complexité est de retour, elle est donc réalisée pas des techniciens spécialisés.
• Flexibilité : Plusieurs systèmes sans fil peuvent être utilisés simultanément grâce à l’allocation de différentes fréquences, facilitant les événements à grande échelle.

Les défis liés à l’utilisation de la H.F. en audio

• Interférences : Les transmissions radio peuvent être perturbées par des obstacles physiques ou par d’autres signaux H.F. Cela peut entraîner des pertes de signal, des distorsions ou des coupures audio.
• Gestion des fréquences : Dans certaines régions, les bandes de fréquences peuvent être encombrées. Une bonne planification est essentielle pour éviter les conflits de fréquences.
• Portée limitée : Bien que les systèmes H.F. modernes aient une portée importante, celle-ci reste limitée par la puissance de l’émetteur et les conditions environnementales.
• Régulations légales : Les bandes de fréquences utilisées pour les transmissions H.F. sont souvent régulées par des autorités nationales, et certaines fréquences nécessitent des licences spécifiques.

Les évolutions récentes dans la H.F.

Les technologies H.F. ont évolué rapidement ces dernières années, en particulier avec l’émergence des systèmes H.F. numériques. Contrairement aux systèmes analogiques, les systèmes numériques offrent une qualité sonore améliorée grâce à la transmission sans compression du signal, ce qui permet de préserver davantage de détails dans l’audio. Ces systèmes sont aussi plus résistants aux interférences, car ils peuvent traiter les signaux perturbés et reconstituer le son avec une meilleure fidélité.

Une autre avancée majeure concerne la gestion dynamique des fréquences. Les nouveaux systèmes H.F. numériques sont capables de scanner automatiquement les bandes de fréquences disponibles et de s'ajuster en temps réel pour éviter les interférences, ce qui est particulièrement précieux lors des grands événements. Par exemple, dans des concerts ou festivals avec de nombreux systèmes sans fil en simultané, ces technologies permettent de maximiser l’utilisation de la bande passante disponible sans risquer de congestion.

De plus, certains systèmes intègrent désormais des solutions de cryptage des signaux, garantissant que les communications audio restent confidentielles et protégées contre les écoutes non autorisées, ce qui est crucial dans des événements privés ou médiatisés.

Enfin, l’évolution des batteries et de la connectivité sans fil a également permis aux équipements H.F. d’avoir une autonomie accrue, rendant les émetteurs plus fiables sur de longues performances sans avoir besoin de remplacement fréquent des piles.

Ces innovations font des systèmes H.F. numériques un choix privilégié pour les productions modernes, où la qualité sonore, la gestion efficace des fréquences, et la fiabilité sont des exigences incontournables.

Le rôle des techniciens H.F. dans les grosses productions

Dans les grandes productions audiovisuelles ou scéniques, telles que les concerts, les comédies musicales ou les émissions de télévision, l’utilisation de nombreux systèmes sans fil H.F. devient cruciale. Sur ces projets, le rôle des techniciens H.F. est essentiel pour garantir une transmission sans faille et une gestion efficace des fréquences.

Ces techniciens sont responsables de la configuration, de la gestion et de la surveillance de tous les équipements H.F. utilisés sur scène, qu'il s'agisse de microphones sans fil, de systèmes d'in-ear monitoring (IEM), ou d'instruments sans fil. Lorsqu'un grand nombre de systèmes H.F. est utilisé simultanément, la gestion des fréquences devient complexe, et il est primordial d’éviter toute interférence qui pourrait perturber la performance ou la diffusion.

Un aspect clé de leur travail est l'équipement des intervenants. Dans des productions comme les comédies musicales, chaque acteur, chanteur ou musicien doit être équipé de microphones H.F. de manière discrète, tout en assurant une bonne captation sonore. Les techniciens H.F. collaborent étroitement avec l'équipe des costumes pour positionner les émetteurs et les microphones de manière invisible mais efficace, souvent sous les costumes, dans les perruques ou les accessoires des artistes.

Les techniciens H.F. travaillent également en amont pour scanner les fréquences disponibles, choisir les canaux appropriés et s'assurer que tous les émetteurs et récepteurs sont correctement synchronisés. Pendant le spectacle, ils surveillent en temps réel les niveaux de signal, les interférences potentielles, et interviennent immédiatement en cas de problème. Sur les grosses productions, il est courant de voir plusieurs techniciens H.F. travaillant en équipe pour coordonner et sécuriser la transmission des données audio.

Un autre aspect essentiel de leur travail est la communication avec les artistes et l’équipe technique. Ils doivent s’assurer que chaque membre du spectacle reçoit un son de qualité, sans interruption, tout en étant en constante coordination avec les ingénieurs du son et les régisseurs pour résoudre rapidement les problèmes techniques. Leur expertise et leur réactivité sont des atouts clés dans le succès des grandes productions, particulièrement dans des spectacles exigeants comme les comédies musicales où le timing, la synchronisation vocale et les déplacements sont essentiels.

Tips pour débutants

• Mettre les antennes des émetteurs et récepteurs dans le même sens (horizontal ou vertical) : La polarisation des antennes doit être alignée pour une meilleure réception. Un mauvais alignement peut entraîner des pertes de signal.
• Vérifiez et ajustez manuellement les niveaux des packs émetteurs : La majeure partie des modèles ne permettent pas de réglage à distance, assurez-vous de bien calibrer les niveaux audio avant la performance pour éviter les saturations ou les signaux trop faibles.
• Choisir la bonne fréquence : Utilisez un scanner de fréquences pour choisir des fréquences libres et éviter les interférences.
• Éloigner les récepteurs des sources de perturbation : Placez les récepteurs loin des appareils électroniques pouvant générer des interférences.
• Tester le système avant la performance : Assurez-vous de tester vos équipements dans les conditions réelles pour identifier les problèmes potentiels.
• Surveiller l’état des batteries : Vérifiez régulièrement les piles ou batteries de vos émetteurs pour éviter les coupures de signal.

Quelques grandes références en H.F.

Voici une sélection de systèmes HF de milieu de gamme dans différentes catégories :

• Micros main : Shure BLX24/SM58 S8
• Micros cravate : Saramonic VmicLink5 (RX+TX+TX+TX)
• In-Ear : LD Systems MEI 1000 G2

Réglementation des fréquences : respecter les lois locales

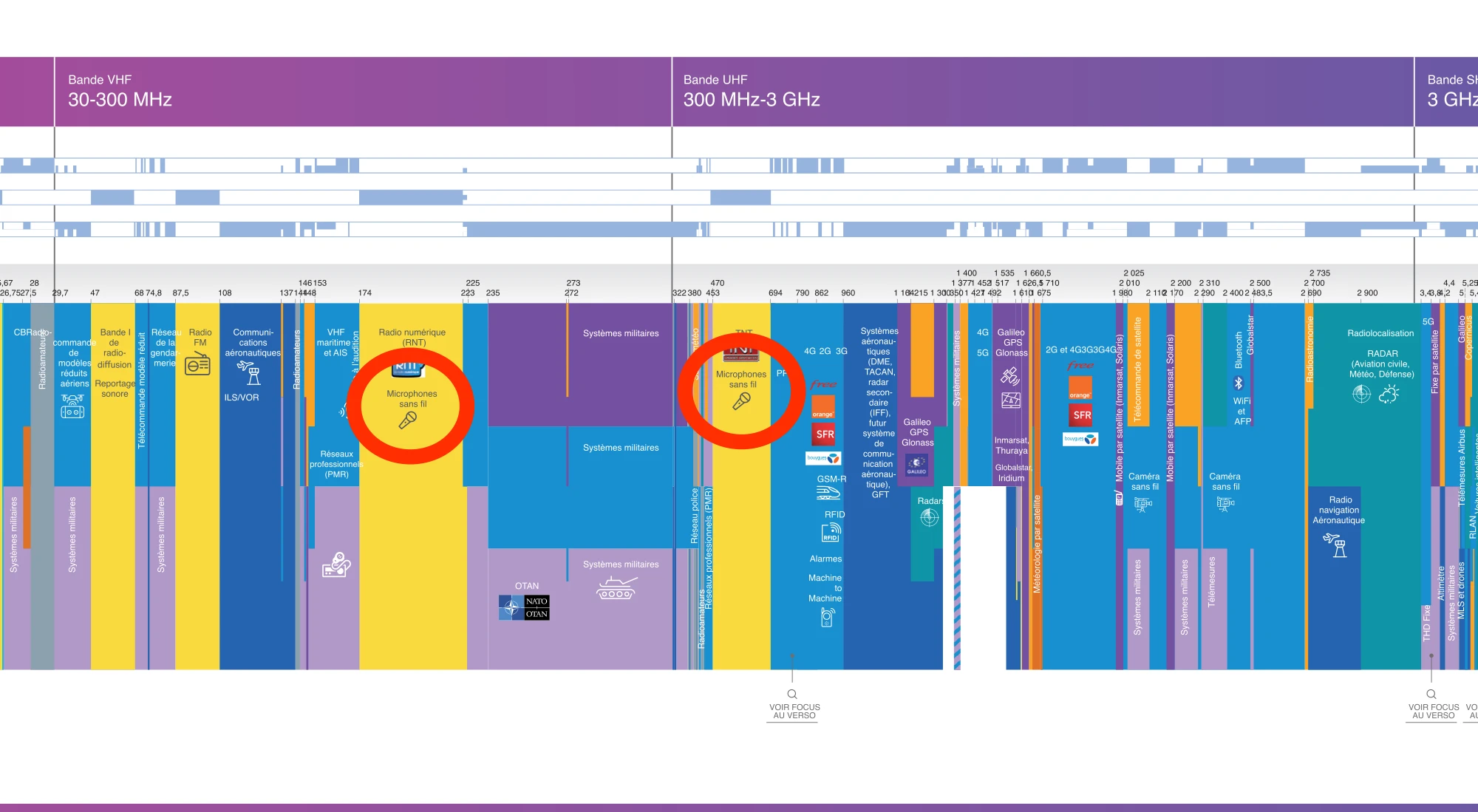

La gestion des fréquences radioélectriques varie d’un pays à l’autre, chaque nation ayant ses propres organismes de régulation et des règles spécifiques à respecter. En France, c’est l’Agence Nationale des Fréquences (ANFR) qui est chargée de gérer et contrôler l’utilisation des fréquences. Dans d’autres pays, des organismes similaires jouent ce rôle.

Pour les professionnels de l’audio, il est essentiel de respecter ces régulations. Certaines bandes de fréquences peuvent être utilisées librement, tandis que d’autres nécessitent une autorisation ou une licence d'exploitation. Le non-respect de ces règles peut entraîner des interférences avec d’autres services (télévision, télécommunications, services d’urgence) et des sanctions légales.

Pour plus d’informations, vous pouvez consulter le site officiel de l’ANFR.

Conclusion

La technologie H.F. a révolutionné le domaine de l’audio en permettant des transmissions sans fil de haute qualité, offrant une flexibilité sans précédent aux professionnels du son. Que ce soit sur scène, en studio ou lors d’un événement en direct, les systèmes H.F. offrent des avantages incontestables, tout en posant des défis techniques qu’il est important de maîtriser. Dans un monde de plus en plus connecté, l’audio H.F. continuera d’évoluer, rendant les performances toujours plus dynamiques.

Alors, avez-vous déjà utilisé des systèmes H.F. dans vos projets audio ? Quels sont vos conseils pour éviter les interférences ?
