Le placement des micros pour une prise de son stéréo & multicanale

La prise de son stéréophonique s'avère nécessaire dans beaucoup de situations et sert à capter l'image acoustique d'un lieux ou d'une source sonore. Il existe différentes techniquement de placement de micros afin de couvrir la totalité des cas que l'on est susceptible de rencontrer.

Les micros

Pour les plus pressés, voici une sélection de mes paires de micros préférés, que l'on peut acheter les yeux fermés (du moins au plus onéreux) :

- Rode M5 MP (≈ 150 €)
- Rode NT5 MP (≈ 290 €)
- Oktava MK 012-01 (≈ 370 €)
- AKG C 451 B Stereo (≈ 590 €)
- Neumann KM184 mt Stereo Set (≈ 1 290 €)
- Et bien d'autres !

Plus facile à installer, il existe aussi quelques microphones stéréo dans un corps unique.

Technique AB

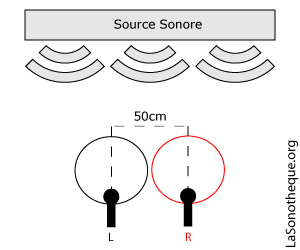

Prise de son stéréo AB
Prise de son stéréo AB

Il s'agit de deux micros omnidirectionnels en paralèlle donc l'espacement des capsule est d'environ 50cm. Cette technique reproduit une bonne image stéréo, mais nécessite uneconnaissance de l'inversion de phase qui est très risquée. En cas d'inversion de phase non souhaité, la technique XY est la plus indiquée pour la remplacer.

Technique Blumlein

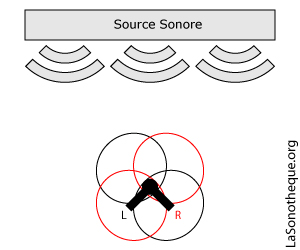

Prise de son stéréo Blumlein
Prise de son stéréo Blumlein

Cette technique a été mise au point pas Alan Blumlein. Elle est réaliséa à l'aide de deux microphones bi-directionnels. Dans l'idéal, les deux membranes doivraient être placés exactement au même endroit à un angle de 90°. Comme ce n'est pas possible il faut alors placer les deux micros le plus près possible l'un de l'autre. Cette technique reproduit très fidèlement l'image sonore de la salle et le rendu dépend donc de sa qualité acoustique.

Technique Borud-Shadow

Voir "Techniques du Disque isolant".

Technique de l'arbre Decca

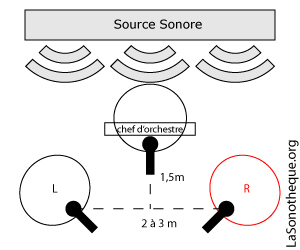

Prise de son stéréo arbre à decca
Prise de son stéréo arbre à decca

Perché entre 2,5 et 3,5 mètres en hauteur, un pied en T supporte 3 micro omnidirectionnels. Le micro central est placé juste derrière la tête du chef d'orchestre. Les micros droites et gauches sont espacés de 2 à 3 mètres et le central de 1,5 mètre de la ligne imaginaire qu'il y a entre les deux autres micros. Les micros sont donc suspendu, et inclinés vers le bas de 30° environ.

Un micro à l'extrème droite et un à l'extrème gauche peuvent être ajoutés à 2 mètres en arrière des deux autres déjà en place et espacés entre eux de 4 mètres.

Technique DIN

Voir "Technique ORTF".

Techniques du Disque isolant

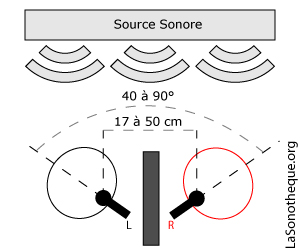

Prise de son stéréo Disque isolant
Prise de son stéréo Disque isolant

Il s'agit d'un therme générique pour définir plusieurs techniques utilisant un écran isolant pour séparer les deux microphones. L'écran est construit en matériau totalement absorbant acoustiquement. En voici un exemple : le OSS Jecklin Disk de la marque Haun

C'est une technique permettant un premier pas vers le "binaural", c'est à dire : enregistrant en stéréo comme si une tête était présente entre deux oreilles. L'effet d'ombre provoqué a une influence sur la séparation des deux canaux. Sans cette "tête" les sons venant de droite sont également enregistrés par le micro de gauche, sans "ombre" : sa restituation, même dans un casque, ne serait donc pas binaurale. Le pas suivant vers le binaural est d'être équipé de fausses oreilles, pour que notre cerveau puisse déterminer si le son vient de devant, du haut, du bas ou de derrière.

Voici les différentes techniques :

La technique Jecklin Disk, élaborée par l'ingénieur Jürg Jecklin, est aussi appellé OSS (Optimal Stereo Signal). Elle consiste à placer deux microphones omnidirectionnels à 17 cm l'un de l'autre, et formant un angle de 40°. Les deux micros sont séparés par un disque de 30 cm de diamètre et 2 cm d'épaisseur.

La technique Borud-Shadow est semblable à la technique Jecklin, mais les micros sont séparé par 20 à 25 cm.

La technique Madson-Shadow est composée de deux microphones bidirectionnels formant un angle de 90° et espacés par 30 à 50 cm.

Technique Faulkner

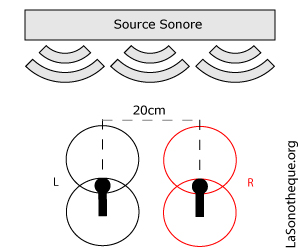

Prise de son stéréo Faulkner
Prise de son stéréo Faulkner

Développé par l'ingénieur anglais Tony Faulkner, la technique Faulkner utilise deux microphones bidirectionnels pointés directement vers la source sonore avec une séparation de 20 cm. Pour fournir un meilleur équilibre, il est conseillé de situer les microphones loin de la source.

Technique Jeklin Disk (OSS)

Voir "Techniques du Disque isolant".

Technique Madsen-Shadow

Voir "Techniques du Disque isolant".

Technique MS (Mid-Side)

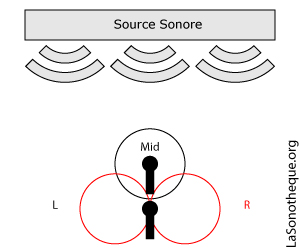

Prise de son stéréo mid-side
Prise de son stéréo mid-side

La prise de son MS nécessite l'utilisation de deux microphones. Un cardioïde, hypercadioïde ou omnidirectinnel vers la source sonore, l'autre bidirectionnel (ou en 8) est positionné perpendicuairement, en dessous du premier.

Technique NOS

Voir "Technique ORTF"

Technique Olson

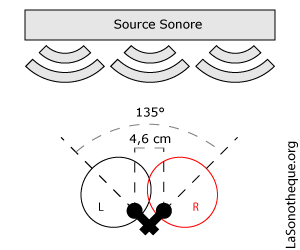

Prise de son stéréo Olson
Prise de son stéréo Olson

Cette technique consiste à utiliser deux microphones hypercardioide, dont les membranes sont séparées de 4,6 cm et formant un angle de 135°.

Technique O.R.T.F.

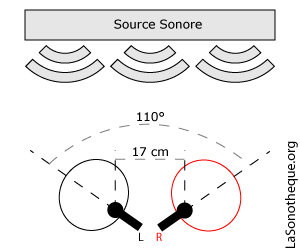

Prise de son stéréo ORTF
Prise de son stéréo ORTF

Inventé par les techniciens de l'O.R.T.F. (Office de radiodiffusion-télévision française) cette technique est compose de deux microphones cardioïdes avec un angle entre les micros de 110° et des espacements de capsules de 17 cm.

La technique DIN est la même, mais l'angle est alors de 90° et l'espacement de 20 cm.

La technique N.O.S. est la même, mais l'angle est alors de 90° et l'espacement de 30 cm.

Technique XY

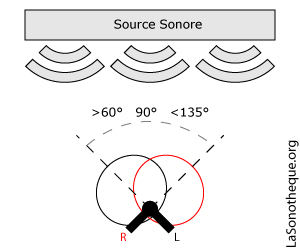

Prise de son stéréo XY
Prise de son stéréo XY

Cette technique consiste à rapprocher le plus possible les deux membranes pour éviter les différences de phases. Cette technique nécessiste l'utilisation de deux micros qu'il n'est pas toujours pratique d'installer convenablement. Il existe donc des micros uniques contenant deux membranes en XY, facilitant la mise en place de la prise de son.

- Joseph SARDIN - Fondateur et Sonothécaire de BigSoundBank.com et LaSonotheque.org - Contact
