Fabriquer une boite à sons (avec un DFPlayer Mini)

Voici un dossier pour expliquer comment réaliser une boite à sons électronique avec un DFPlayer Mini.

Pour vous simplifier la vie, vous pouvez aussi l'acheter tout fait sur la boutique LaSonotheque, je l'ai appelé "Exposi'Son" !

J'ai aussi réalisé un tutoriel pour créer une boite à sons avec un "Arduino" + un "DFPlayer" ou avec un Raspberry Pi.

Comme toujours, n'hésitez pas à me contacter.

Exemples d'utilisations

• Une diffuseur d'ambiances reposantes pour s'endormir le soir.
• Un lanceur de sons pour bruiter en direct une pièce de théâtre ou une émission radio.
• Un lecteur de méditations guidées ou d'ASMR
• Un minuteur de jeu de société.
• Un lanceur d'accompagnements pour vos improvisations ou de morceaux pour musicien.
• Un lecteur d'histoire pour enfants que des enfants peuvent choisir à leur guise, ou de livres audios.
• Un lanceur de bruits pour amuser la galerie.
• Une buzzer style jeu télévisé, avec un seul son et un seul gros bouton "coup de poing"..
• Ou ce que vous voulez d'autre !

A vous de jouer !

Montage simple

R5v75zTlic8

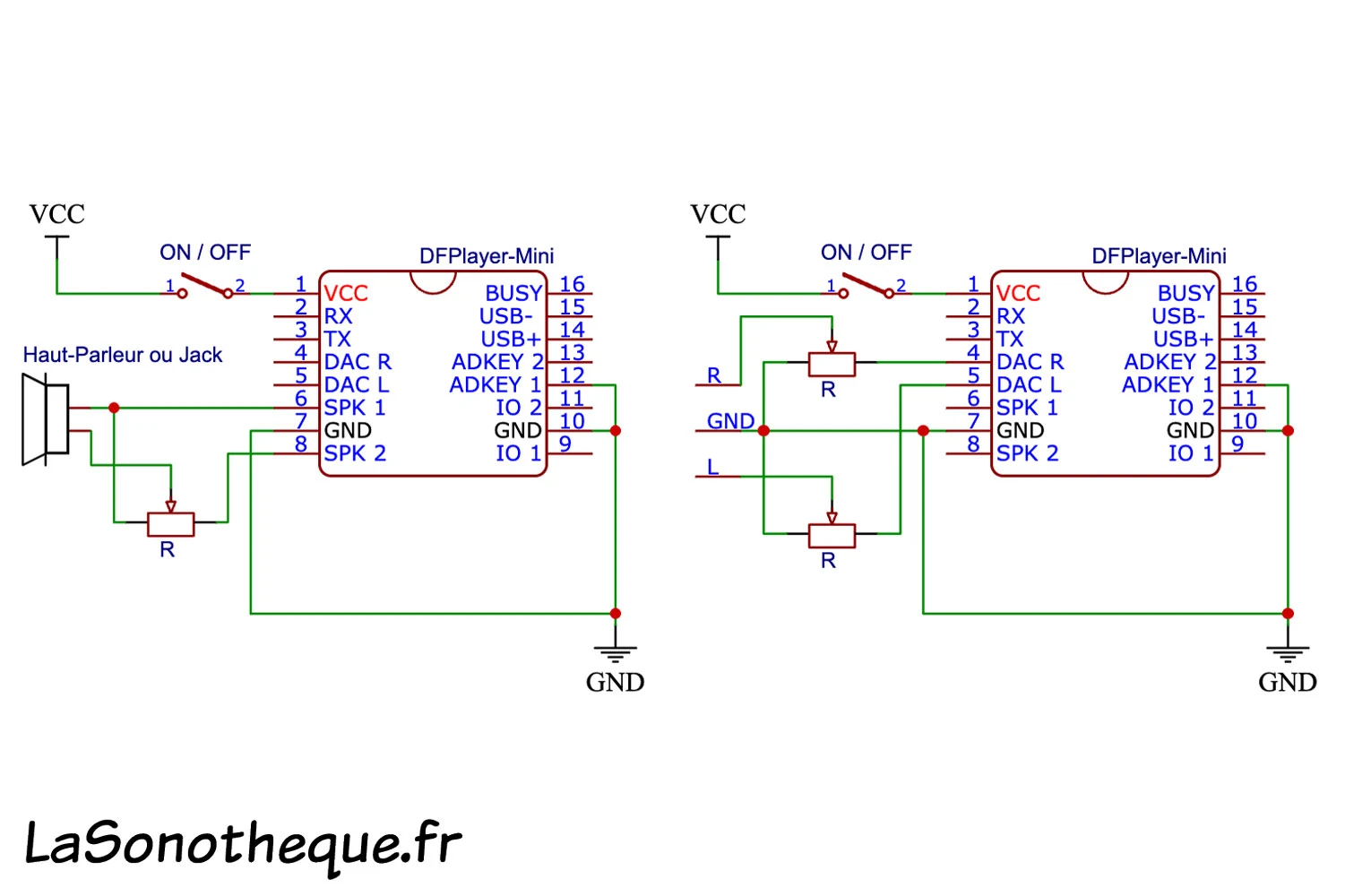

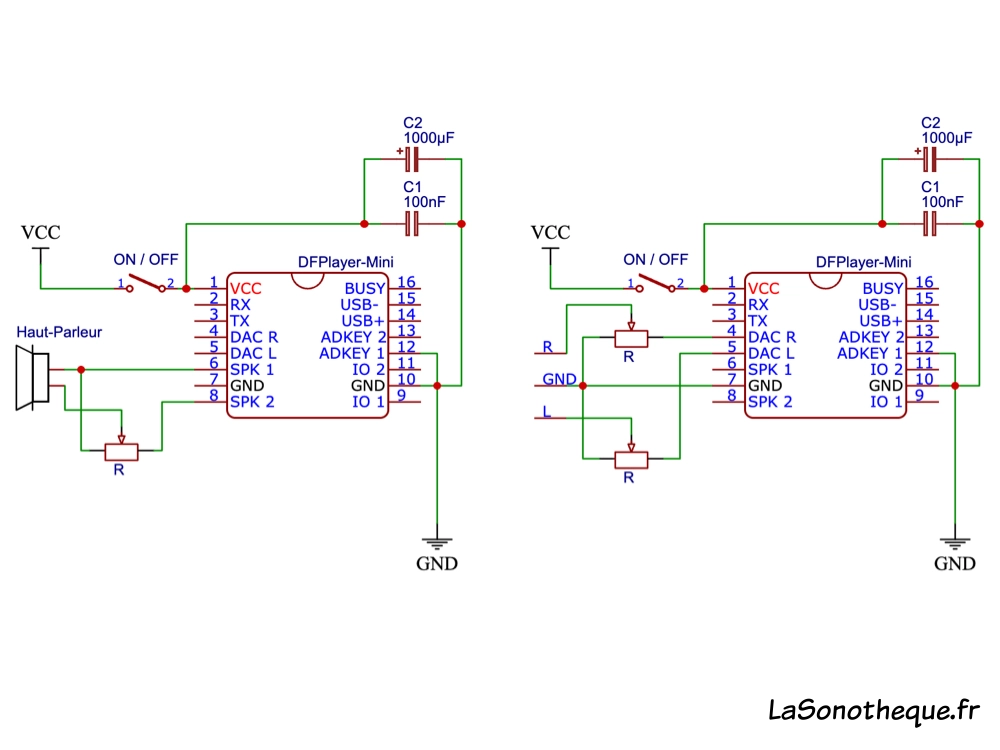

Schéma

/dossiers/dossier-14/Schema-Montage.webp

• Le premier inclu un haut-parleur car la sortie "SPK" est mono et amplifiées 3 Watts / 4 Ω.
• Le second est destiné à un casque ou un amplificateur. Le montage est stéréo via les sorties "DAC_L", "DAC_R" et "GND", non amplifiées.

Matériel

Voici le matériel dont vous devez disposer :

• VCC : Une alimentation de 3,2 à 5 Volts. Par exemple : 3 piles alcalines AA ou AAA (1,5 V) en série, 4 accus rechargeables AA ou AAA (1,2 V) en série, un chargeur de téléphone, une batterie 18650 de 3,7 V, etc.
• Un interrupteur pour allumer et éteindre l'appareil (facultatif).
• Un lecteur "DF Player Mini". Attention de bien prendre cette référence, car d'autres références soit-disant équivalentes n'ont pas les mêmes caractéristiques (« MP3-TF-16P » ou autres « BY8001-16P »). Sachez aussi que, parfois, les DFPlayer ne sont pas stéréo.
• Un haut-parleur ou résonateur de 3 Watts / 4 Ω, ou une prise jack.
• Un potentiomètre de 500 Ω ou 10 kΩ, logarithmique de préférence. Pour un montage stéréo, il en faudra deux ou un double.
• Une plaque de prototype et/ou quelques fils.

Il ne vous restera plus qu'à télécharger quelques sons sur LaSonotheque.org au format .wav ou .mp3, et les déposer sur la carte SD en les nommant avec 4 chiffres : 0001, 0002, etc.

Montage avancé

Les connecteurs "AdKey 1" et "AdKey 2" permettent de contrôler simplement le DFPlayer, en utilisant des boutons poussoirs en série avec des résistance.

Les connecteurs "IO 1" et "IO 1" permettent de sélectionner le fichier précédent ou suivant, en utilisant seulement deux boutons poussoirs, sans résistance. Un appui long (>1s) permet de descendre ou monter le volume.

R1_5DbDnaz4

Dans cette vidéo, je n'ai installé que 3 boutons poussoirs (B1 à B3) pour la démonstration. Vous pouvez en installer jusqu'à 20 !

En effet, il est possible d'utiliser des boutons + résistances en série pour avoir accès à plein d'autres options.

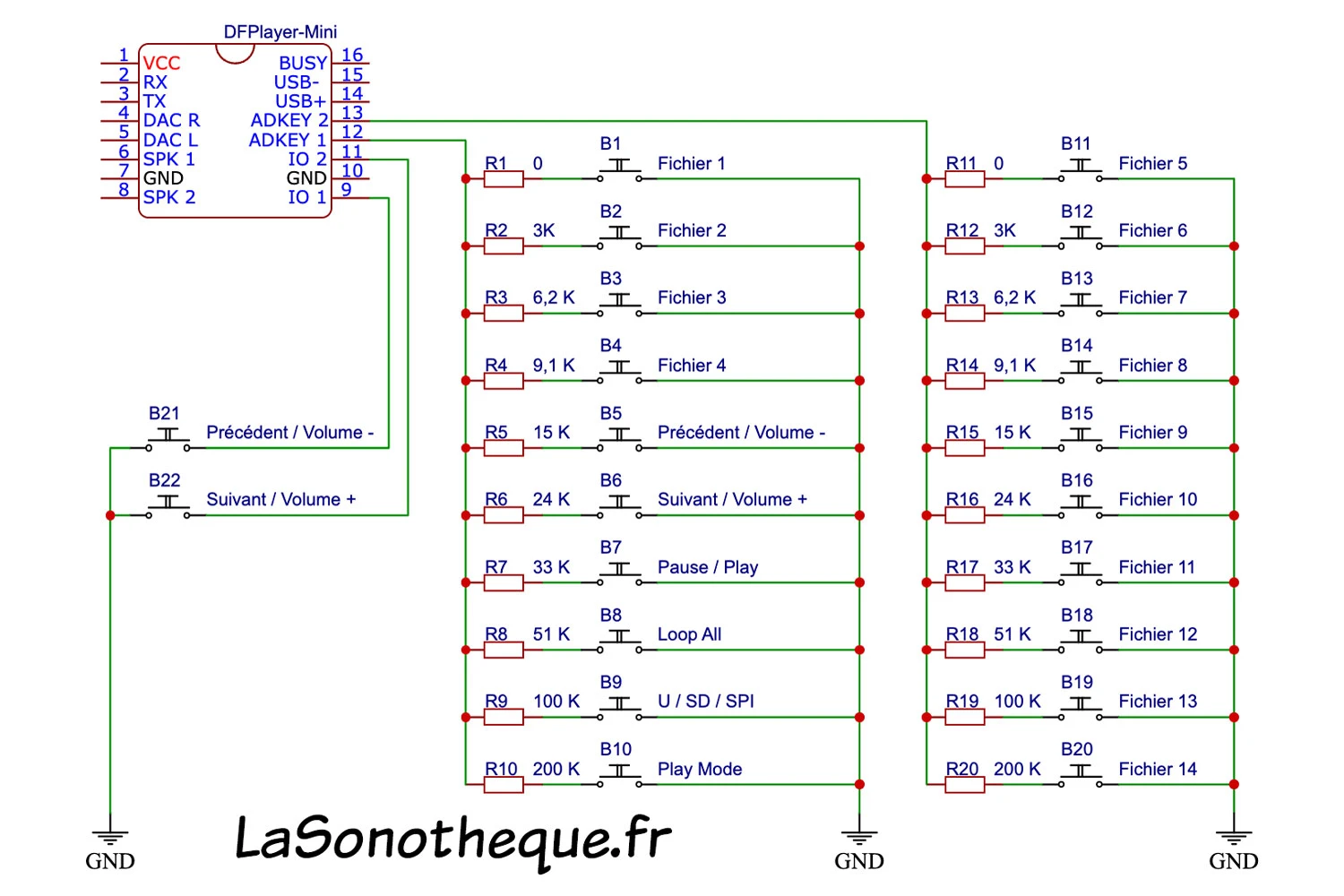

Schémas

/dossiers/dossier-14/Schema-Resistances.webp

Matériel

Le même matériel que le montage simple, ainsi qu'autant de résistances et boutons poussoirs que d'options souhaitées.

Montage expert

Pour aller encore plus loin, vous pouvez concevoir une boite à sons avec un "Arduino" + un "DFPlayer".

Conclusion

Ces montages sont très simples et comme toujours, n'hésitez pas à me contacter si vous avez la moindre question.
